Сепаратор лляного вороху

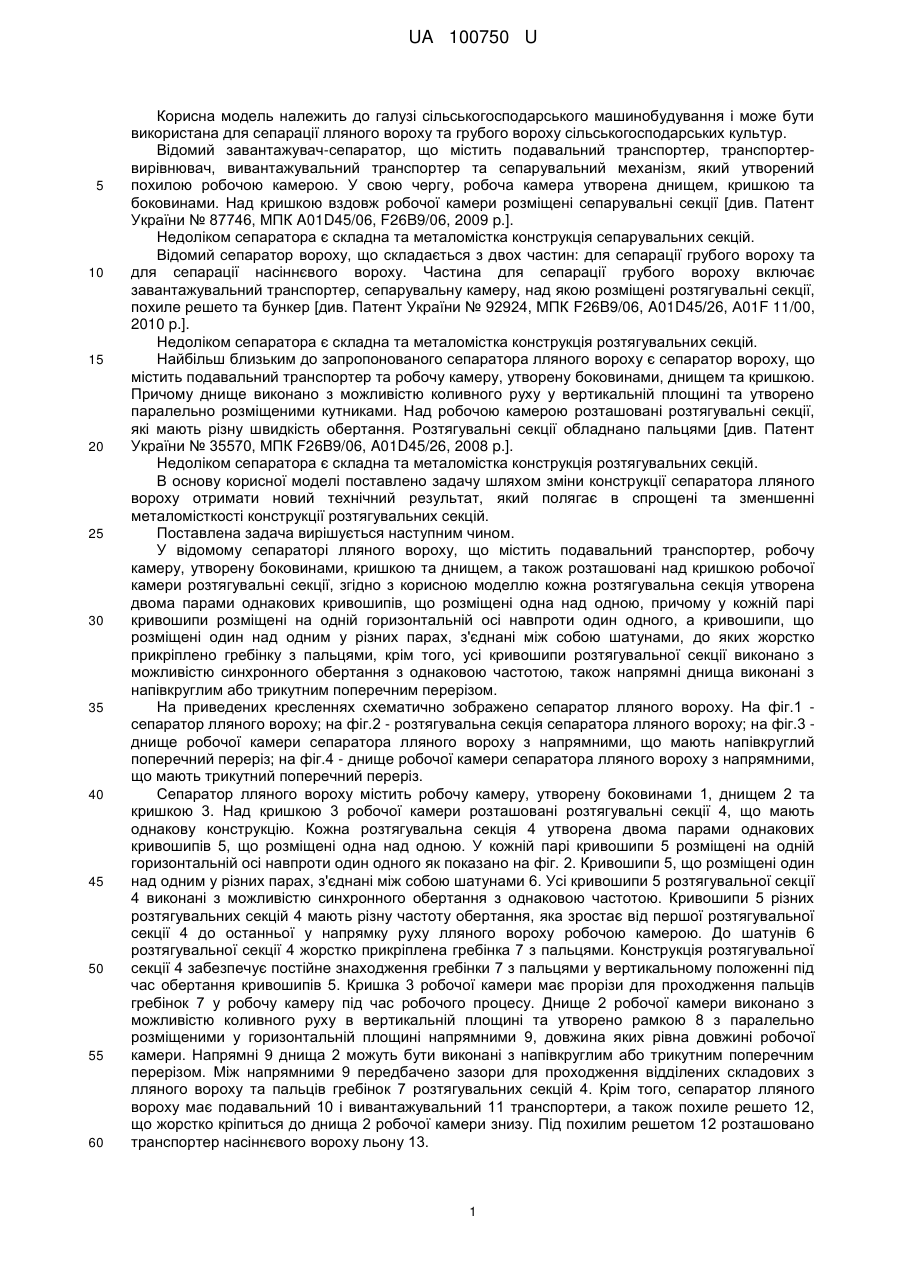

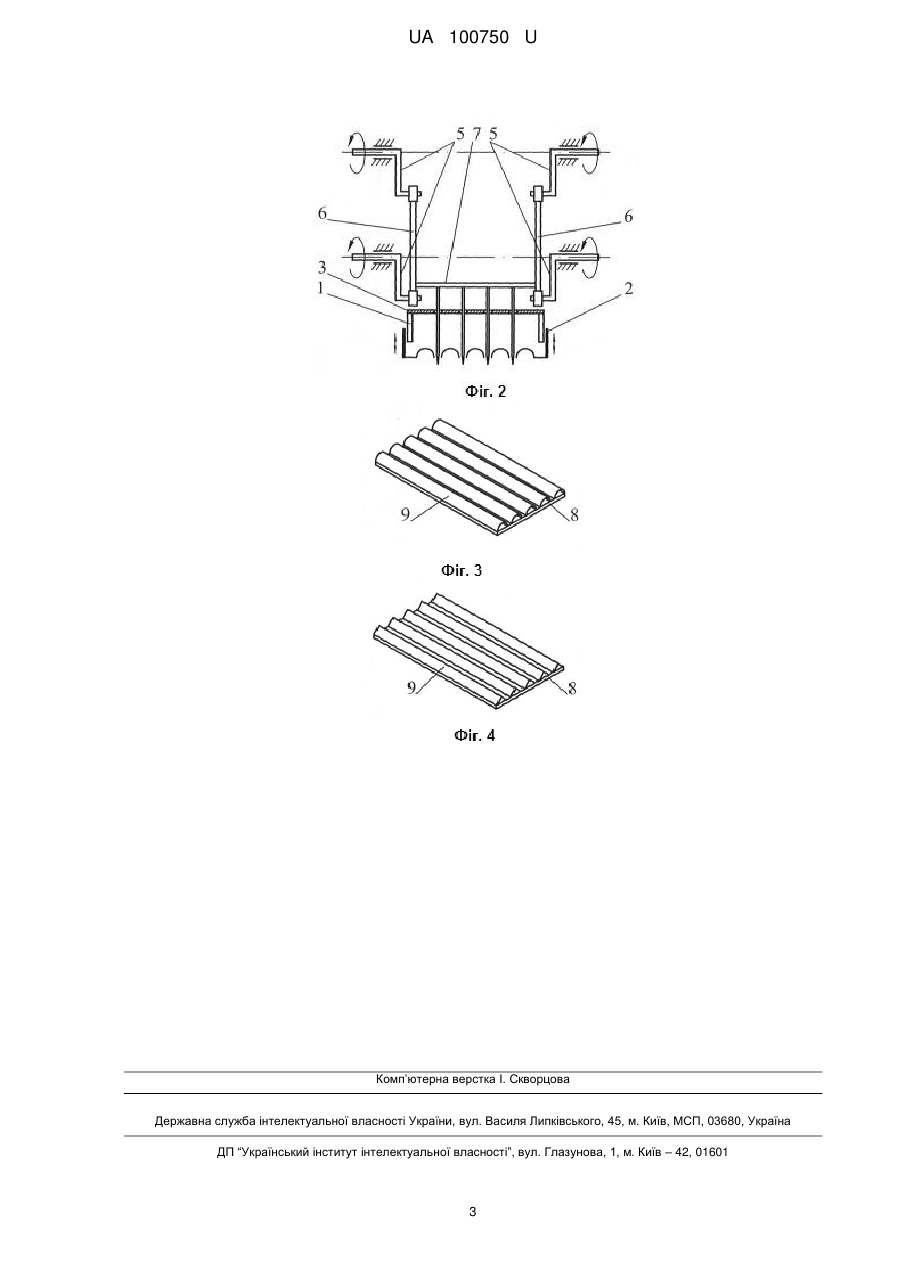

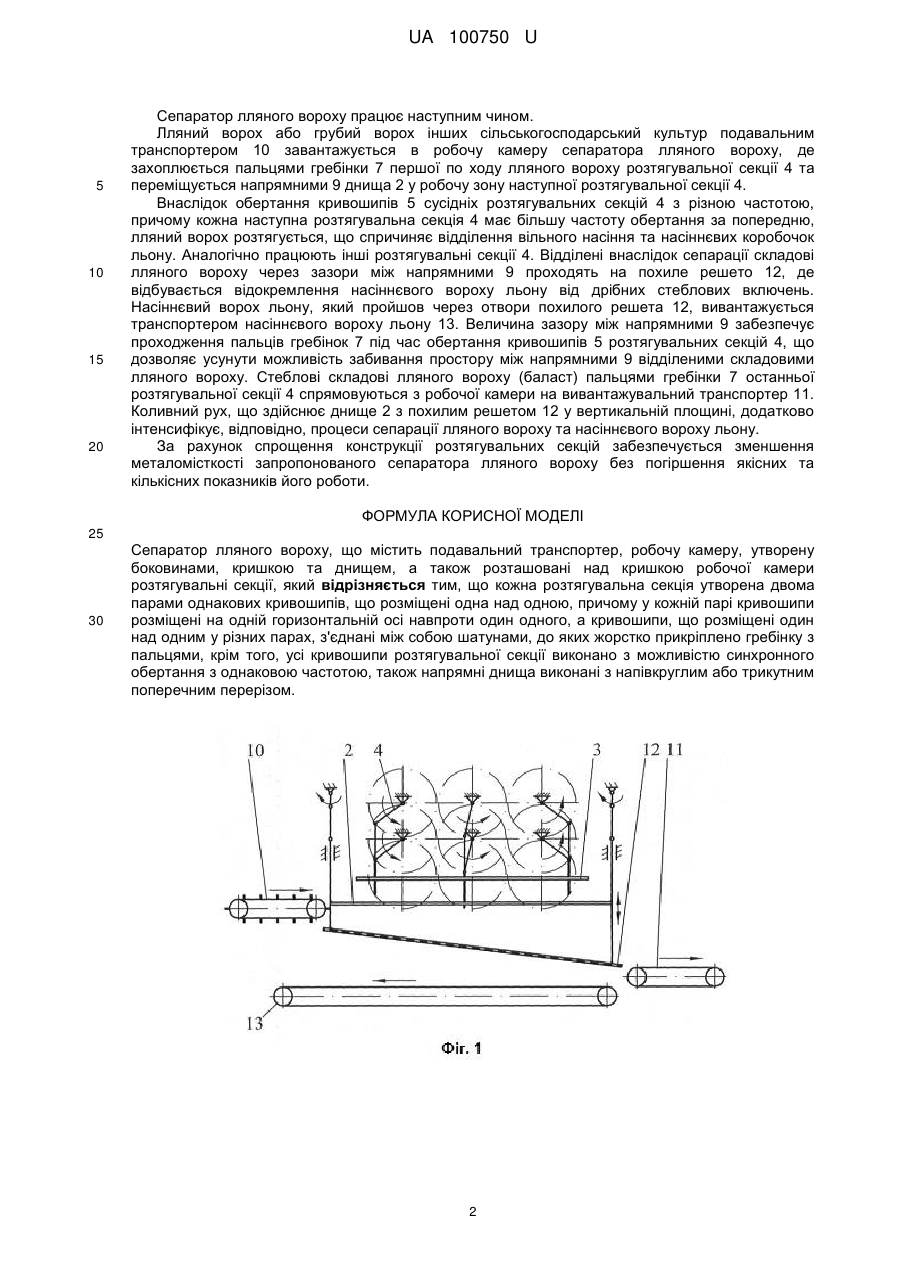

Реферат: Сепаратор лляного вороху містить подавальний транспортер, робочу камеру, утворену боковинами, кришкою та днищем, а також розташовані над кришкою робочої камери розтягувальні секції. Кожна розтягувальна секція утворена двома парами однакових кривошипів, що розміщені одна над одною, причому у кожній парі кривошипи розміщені на одній горизонтальній осі навпроти один одного, а кривошипи, що розміщені один над одним у різних парах, з'єднані між собою шатунами, до яких жорстко прикріплено гребінку з пальцями. Крім цього, усі кривошипи розтягувальної секції виконано з можливістю синхронного обертання з однаковою частотою, також напрямні днища виконані з напівкруглим або трикутним поперечним перерізом. UA 100750 U (54) СЕПАРАТОР ЛЛЯНОГО ВОРОХУ UA 100750 U UA 100750 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана для сепарації лляного вороху та грубого вороху сільськогосподарських культур. Відомий завантажувач-сепаратор, що містить подавальний транспортер, транспортервирівнювач, вивантажувальний транспортер та сепарувальний механізм, який утворений похилою робочою камерою. У свою чергу, робоча камера утворена днищем, кришкою та боковинами. Над кришкою вздовж робочої камери розміщені сепарувальні секції [див. Патент України № 87746, МПК A01D45/06, F26B9/06, 2009 p.]. Недоліком сепаратора є складна та металомістка конструкція сепарувальних секцій. Відомий сепаратор вороху, що складається з двох частин: для сепарації грубого вороху та для сепарації насіннєвого вороху. Частина для сепарації грубого вороху включає завантажувальний транспортер, сепарувальну камеру, над якою розміщені розтягувальні секції, похиле решето та бункер [див. Патент України № 92924, МПК F26B9/06, A01D45/26, А01F 11/00, 2010 p.]. Недоліком сепаратора є складна та металомістка конструкція розтягувальних секцій. Найбільш близьким до запропонованого сепаратора лляного вороху є сепаратор вороху, що містить подавальний транспортер та робочу камеру, утворену боковинами, днищем та кришкою. Причому днище виконано з можливістю коливного руху у вертикальній площині та утворено паралельно розміщеними кутниками. Над робочою камерою розташовані розтягувальні секції, які мають різну швидкість обертання. Розтягувальні секції обладнано пальцями [див. Патент України № 35570, МПК F26B9/06, A01D45/26, 2008 p.]. Недоліком сепаратора є складна та металомістка конструкція розтягувальних секцій. В основу корисної моделі поставлено задачу шляхом зміни конструкції сепаратора лляного вороху отримати новий технічний результат, який полягає в спрощені та зменшенні металомісткості конструкції розтягувальних секцій. Поставлена задача вирішується наступним чином. У відомому сепараторі лляного вороху, що містить подавальний транспортер, робочу камеру, утворену боковинами, кришкою та днищем, а також розташовані над кришкою робочої камери розтягувальні секції, згідно з корисною моделлю кожна розтягувальна секція утворена двома парами однакових кривошипів, що розміщені одна над одною, причому у кожній парі кривошипи розміщені на одній горизонтальній осі навпроти один одного, а кривошипи, що розміщені один над одним у різних парах, з'єднані між собою шатунами, до яких жорстко прикріплено гребінку з пальцями, крім того, усі кривошипи розтягувальної секції виконано з можливістю синхронного обертання з однаковою частотою, також напрямні днища виконані з напівкруглим або трикутним поперечним перерізом. На приведених кресленнях схематично зображено сепаратор лляного вороху. На фіг.1 сепаратор лляного вороху; на фіг.2 - розтягувальна секція сепаратора лляного вороху; на фіг.3 днище робочої камери сепаратора лляного вороху з напрямними, що мають напівкруглий поперечний переріз; на фіг.4 - днище робочої камери сепаратора лляного вороху з напрямними, що мають трикутний поперечний переріз. Сепаратор лляного вороху містить робочу камеру, утворену боковинами 1, днищем 2 та кришкою 3. Над кришкою 3 робочої камери розташовані розтягувальні секції 4, що мають однакову конструкцію. Кожна розтягувальна секція 4 утворена двома парами однакових кривошипів 5, що розміщені одна над одною. У кожній парі кривошипи 5 розміщені на одній горизонтальній осі навпроти один одного як показано на фіг. 2. Кривошипи 5, що розміщені один над одним у різних парах, з'єднані між собою шатунами 6. Усі кривошипи 5 розтягувальної секції 4 виконані з можливістю синхронного обертання з однаковою частотою. Кривошипи 5 різних розтягувальних секцій 4 мають різну частоту обертання, яка зростає від першої розтягувальної секції 4 до останньої у напрямку руху лляного вороху робочою камерою. До шатунів 6 розтягувальної секції 4 жорстко прикріплена гребінка 7 з пальцями. Конструкція розтягувальної секції 4 забезпечує постійне знаходження гребінки 7 з пальцями у вертикальному положенні під час обертання кривошипів 5. Кришка 3 робочої камери має прорізи для проходження пальців гребінок 7 у робочу камеру під час робочого процесу. Днище 2 робочої камери виконано з можливістю коливного руху в вертикальній площині та утворено рамкою 8 з паралельно розміщеними у горизонтальній площині напрямними 9, довжина яких рівна довжині робочої камери. Напрямні 9 днища 2 можуть бути виконані з напівкруглим або трикутним поперечним перерізом. Між напрямними 9 передбачено зазори для проходження відділених складових з лляного вороху та пальців гребінок 7 розтягувальних секцій 4. Крім того, сепаратор лляного вороху має подавальний 10 і вивантажувальний 11 транспортери, а також похиле решето 12, що жорстко кріпиться до днища 2 робочої камери знизу. Під похилим решетом 12 розташовано транспортер насіннєвого вороху льону 13. 1 UA 100750 U 5 10 15 20 Сепаратор лляного вороху працює наступним чином. Лляний ворох або грубий ворох інших сільськогосподарський культур подавальним транспортером 10 завантажується в робочу камеру сепаратора лляного вороху, де захоплюється пальцями гребінки 7 першої по ходу лляного вороху розтягувальної секції 4 та переміщується напрямними 9 днища 2 у робочу зону наступної розтягувальної секції 4. Внаслідок обертання кривошипів 5 сусідніх розтягувальних секцій 4 з різною частотою, причому кожна наступна розтягувальна секція 4 має більшу частоту обертання за попередню, лляний ворох розтягується, що спричиняє відділення вільного насіння та насіннєвих коробочок льону. Аналогічно працюють інші розтягувальні секції 4. Відділені внаслідок сепарації складові лляного вороху через зазори між напрямними 9 проходять на похиле решето 12, де відбувається відокремлення насіннєвого вороху льону від дрібних стеблових включень. Насіннєвий ворох льону, який пройшов через отвори похилого решета 12, вивантажується транспортером насіннєвого вороху льону 13. Величина зазору між напрямними 9 забезпечує проходження пальців гребінок 7 під час обертання кривошипів 5 розтягувальних секцій 4, що дозволяє усунути можливість забивання простору між напрямними 9 відділеними складовими лляного вороху. Стеблові складові лляного вороху (баласт) пальцями гребінки 7 останньої розтягувальної секції 4 спрямовуються з робочої камери на вивантажувальний транспортер 11. Коливний рух, що здійснює днище 2 з похилим решетом 12 у вертикальній площині, додатково інтенсифікує, відповідно, процеси сепарації лляного вороху та насіннєвого вороху льону. За рахунок спрощення конструкції розтягувальних секцій забезпечується зменшення металомісткості запропонованого сепаратора лляного вороху без погіршення якісних та кількісних показників його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Сепаратор лляного вороху, що містить подавальний транспортер, робочу камеру, утворену боковинами, кришкою та днищем, а також розташовані над кришкою робочої камери розтягувальні секції, який відрізняється тим, що кожна розтягувальна секція утворена двома парами однакових кривошипів, що розміщені одна над одною, причому у кожній парі кривошипи розміщені на одній горизонтальній осі навпроти один одного, а кривошипи, що розміщені один над одним у різних парах, з'єднані між собою шатунами, до яких жорстко прикріплено гребінку з пальцями, крім того, усі кривошипи розтягувальної секції виконано з можливістю синхронного обертання з однаковою частотою, також напрямні днища виконані з напівкруглим або трикутним поперечним перерізом. 2 UA 100750 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
