Спосіб змішування сипучих матеріалів

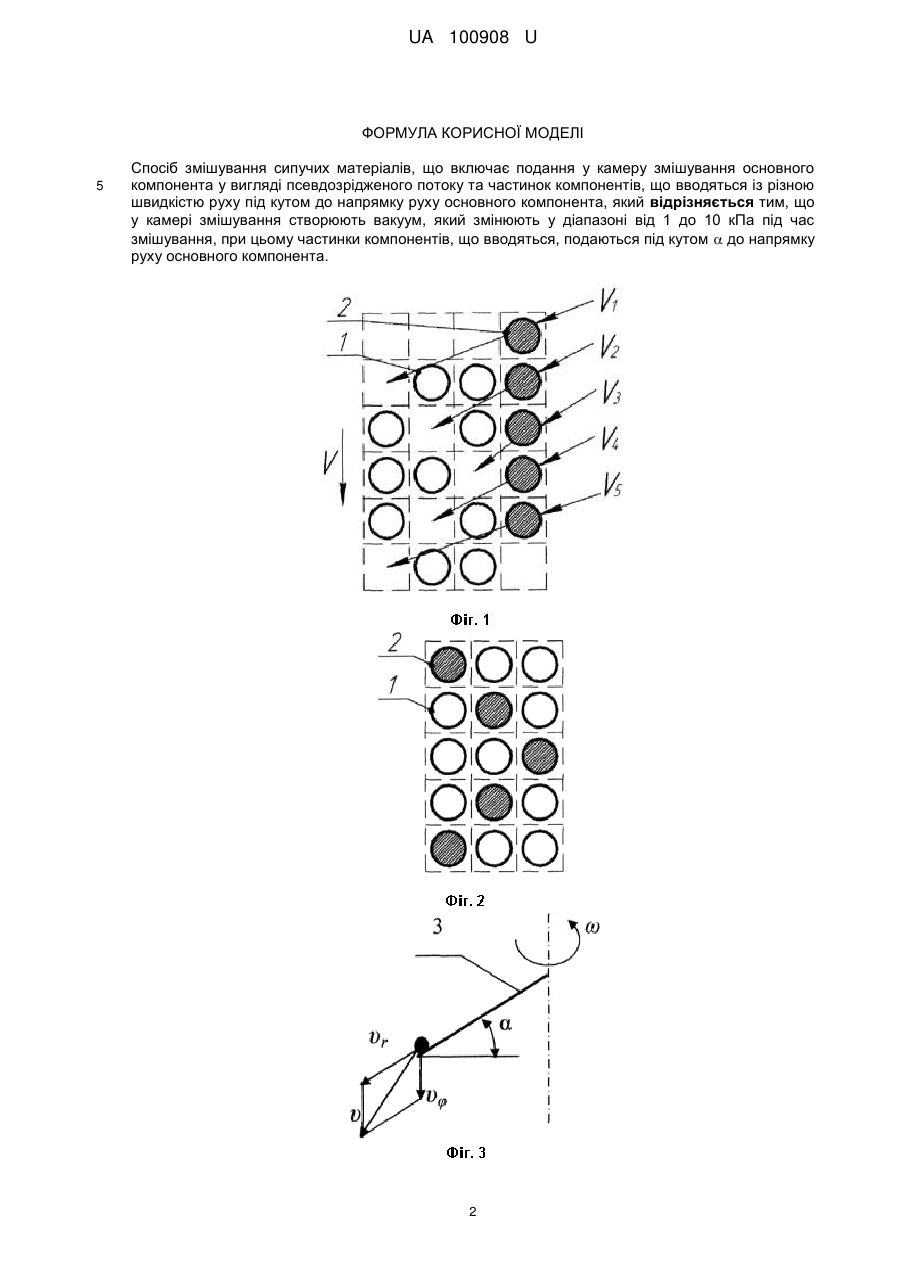

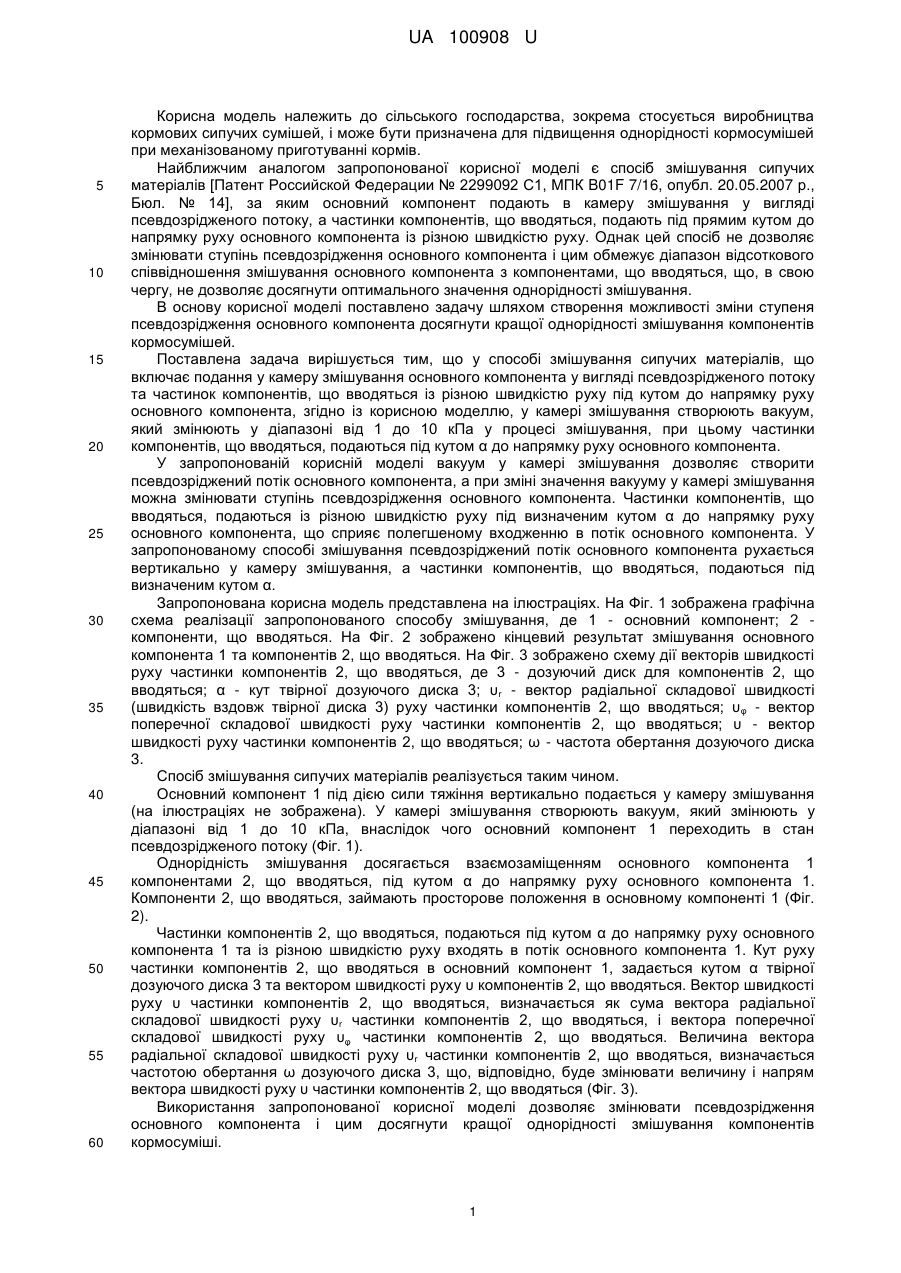

Реферат: Спосіб змішування сипучих матеріалів, що включає подання у камеру змішування основного компонента у вигляді псевдозрідженого потоку та частинок компонентів, що вводяться із різною швидкістю руху під кутом до напрямку руху основного компонента, причому у камері змішування створюють вакуум, який змінюють у діапазоні від 1 до 10 кПа під час змішування, при цьому частинки компонентів, що вводяться, подаються під кутом  до напрямку руху основного компонента. UA 100908 U (54) СПОСІБ ЗМІШУВАННЯ СИПУЧИХ МАТЕРІАЛІВ UA 100908 U UA 100908 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема стосується виробництва кормових сипучих сумішей, і може бути призначена для підвищення однорідності кормосумішей при механізованому приготуванні кормів. Найближчим аналогом запропонованої корисної моделі є спосіб змішування сипучих матеріалів [Патент Российской Федерации № 2299092 С1, МПК B01F 7/16, опубл. 20.05.2007 р., Бюл. № 14], за яким основний компонент подають в камеру змішування у вигляді псевдозрідженого потоку, а частинки компонентів, що вводяться, подають під прямим кутом до напрямку руху основного компонента із різною швидкістю руху. Однак цей спосіб не дозволяє змінювати ступінь псевдозрідження основного компонента і цим обмежує діапазон відсоткового співвідношення змішування основного компонента з компонентами, що вводяться, що, в свою чергу, не дозволяє досягнути оптимального значення однорідності змішування. В основу корисної моделі поставлено задачу шляхом створення можливості зміни ступеня псевдозрідження основного компонента досягнути кращої однорідності змішування компонентів кормосумішей. Поставлена задача вирішується тим, що у способі змішування сипучих матеріалів, що включає подання у камеру змішування основного компонента у вигляді псевдозрідженого потоку та частинок компонентів, що вводяться із різною швидкістю руху під кутом до напрямку руху основного компонента, згідно із корисною моделлю, у камері змішування створюють вакуум, який змінюють у діапазоні від 1 до 10 кПа у процесі змішування, при цьому частинки компонентів, що вводяться, подаються під кутом α до напрямку руху основного компонента. У запропонованій корисній моделі вакуум у камері змішування дозволяє створити псевдозріджений потік основного компонента, а при зміні значення вакууму у камері змішування можна змінювати ступінь псевдозрідження основного компонента. Частинки компонентів, що вводяться, подаються із різною швидкістю руху під визначеним кутом α до напрямку руху основного компонента, що сприяє полегшеному входженню в потік основного компонента. У запропонованому способі змішування псевдозріджений потік основного компонента рухається вертикально у камеру змішування, а частинки компонентів, що вводяться, подаються під визначеним кутом α. Запропонована корисна модель представлена на ілюстраціях. На Фіг. 1 зображена графічна схема реалізації запропонованого способу змішування, де 1 - основний компонент; 2 компоненти, що вводяться. На Фіг. 2 зображено кінцевий результат змішування основного компонента 1 та компонентів 2, що вводяться. На Фіг. 3 зображено схему дії векторів швидкості руху частинки компонентів 2, що вводяться, де 3 - дозуючий диск для компонентів 2, що вводяться; α - кут твірної дозуючого диска 3; υr - вектор радіальної складової швидкості (швидкість вздовж твірної диска 3) руху частинки компонентів 2, що вводяться; υ φ - вектор поперечної складової швидкості руху частинки компонентів 2, що вводяться; υ - вектор швидкості руху частинки компонентів 2, що вводяться; ω - частота обертання дозуючого диска 3. Спосіб змішування сипучих матеріалів реалізується таким чином. Основний компонент 1 під дією сили тяжіння вертикально подається у камеру змішування (на ілюстраціях не зображена). У камері змішування створюють вакуум, який змінюють у діапазоні від 1 до 10 кПа, внаслідок чого основний компонент 1 переходить в стан псевдозрідженого потоку (Фіг. 1). Однорідність змішування досягається взаємозаміщенням основного компонента 1 компонентами 2, що вводяться, під кутом α до напрямку руху основного компонента 1. Компоненти 2, що вводяться, займають просторове положення в основному компоненті 1 (Фіг. 2). Частинки компонентів 2, що вводяться, подаються під кутом α до напрямку руху основного компонента 1 та із різною швидкістю руху входять в потік основного компонента 1. Кут руху частинки компонентів 2, що вводяться в основний компонент 1, задається кутом α твірної дозуючого диска 3 та вектором швидкості руху υ компонентів 2, що вводяться. Вектор швидкості руху υ частинки компонентів 2, що вводяться, визначається як сума вектора радіальної складової швидкості руху υr частинки компонентів 2, що вводяться, і вектора поперечної складової швидкості руху υφ частинки компонентів 2, що вводяться. Величина вектора радіальної складової швидкості руху υr частинки компонентів 2, що вводяться, визначається частотою обертання ω дозуючого диска 3, що, відповідно, буде змінювати величину і напрям вектора швидкості руху υ частинки компонентів 2, що вводяться (Фіг. 3). Використання запропонованої корисної моделі дозволяє змінювати псевдозрідження основного компонента і цим досягнути кращої однорідності змішування компонентів кормосуміші. 1 UA 100908 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб змішування сипучих матеріалів, що включає подання у камеру змішування основного компонента у вигляді псевдозрідженого потоку та частинок компонентів, що вводяться із різною швидкістю руху під кутом до напрямку руху основного компонента, який відрізняється тим, що у камері змішування створюють вакуум, який змінюють у діапазоні від 1 до 10 кПа під час змішування, при цьому частинки компонентів, що вводяться, подаються під кутом  до напрямку руху основного компонента. 2 UA 100908 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
