Джгут кровоспинний

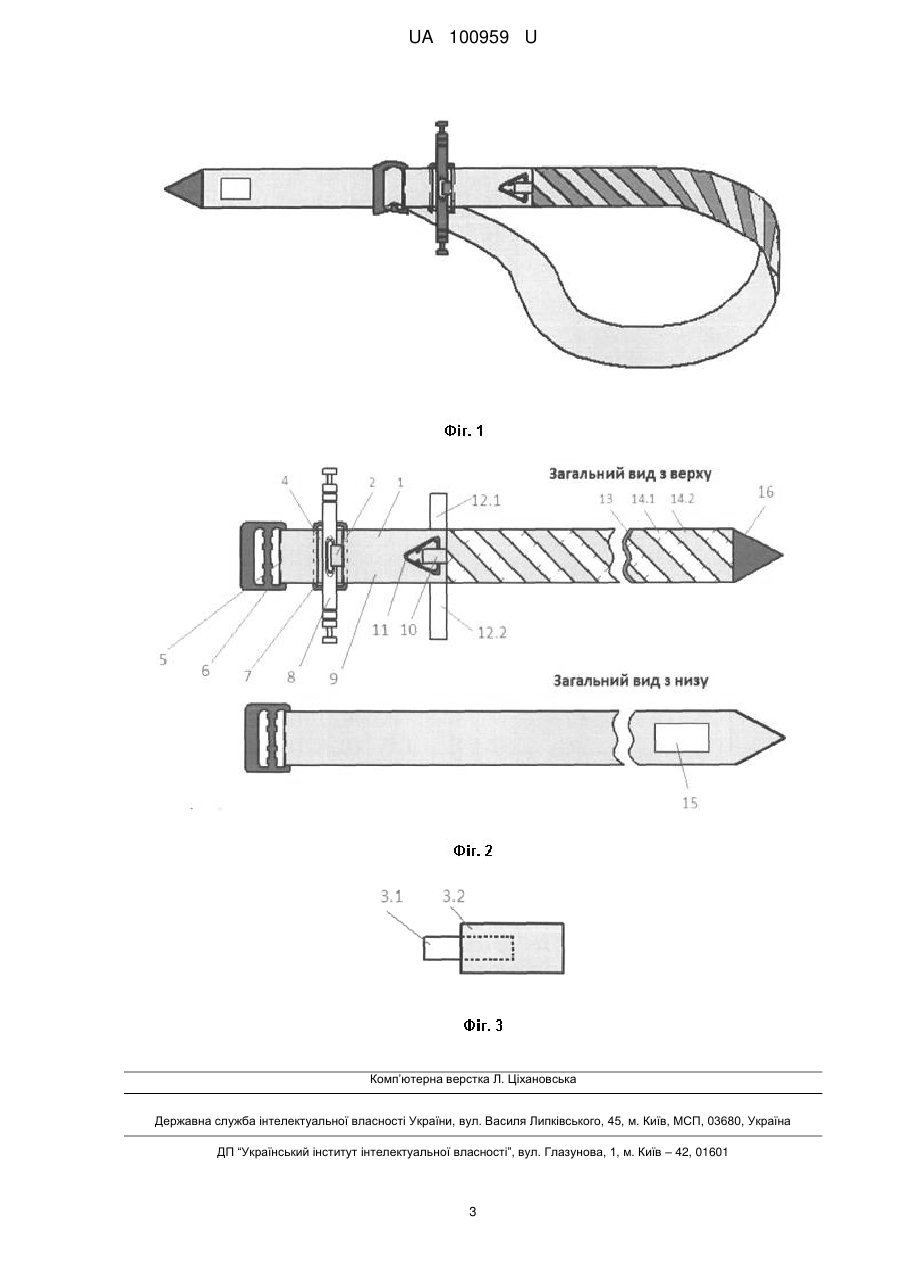

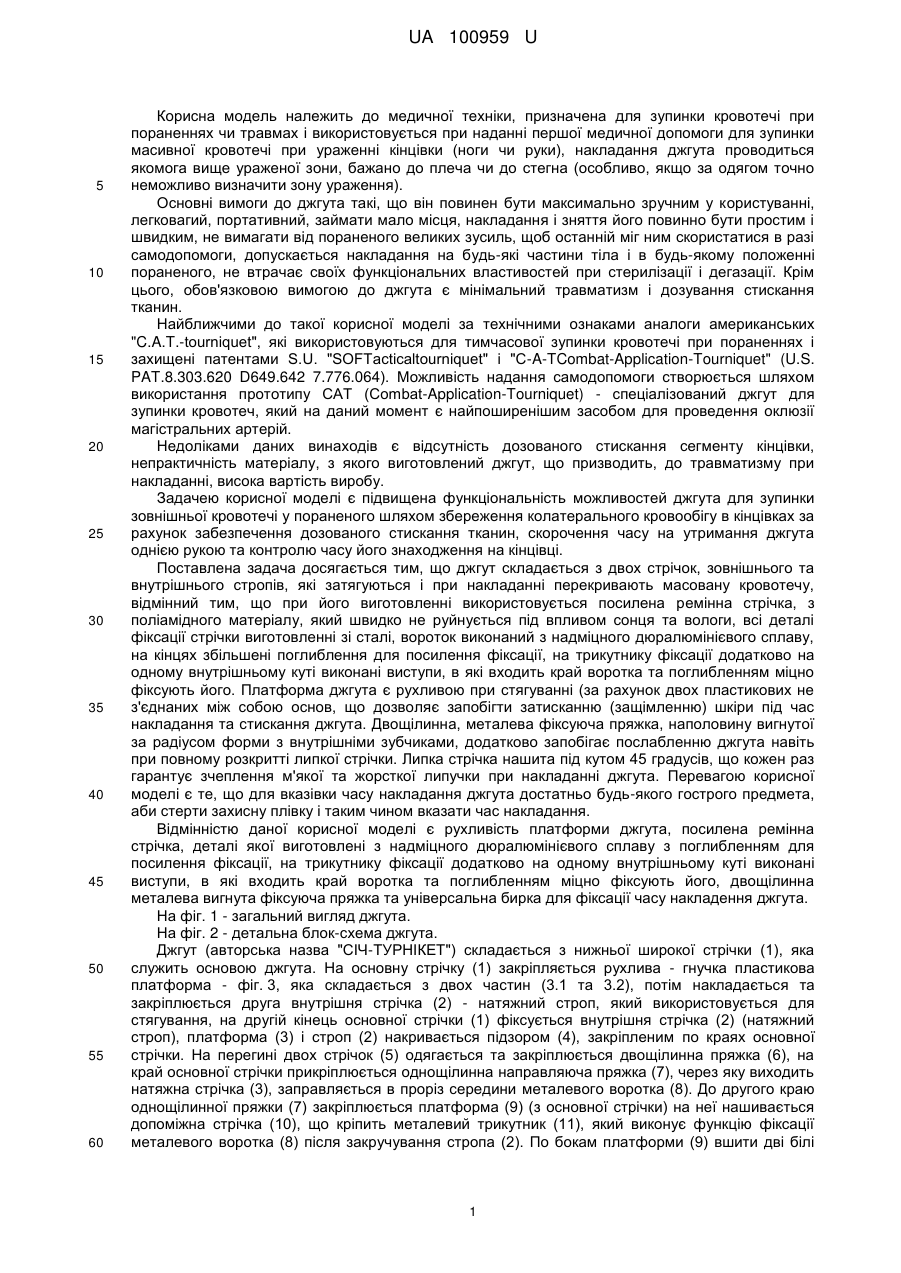

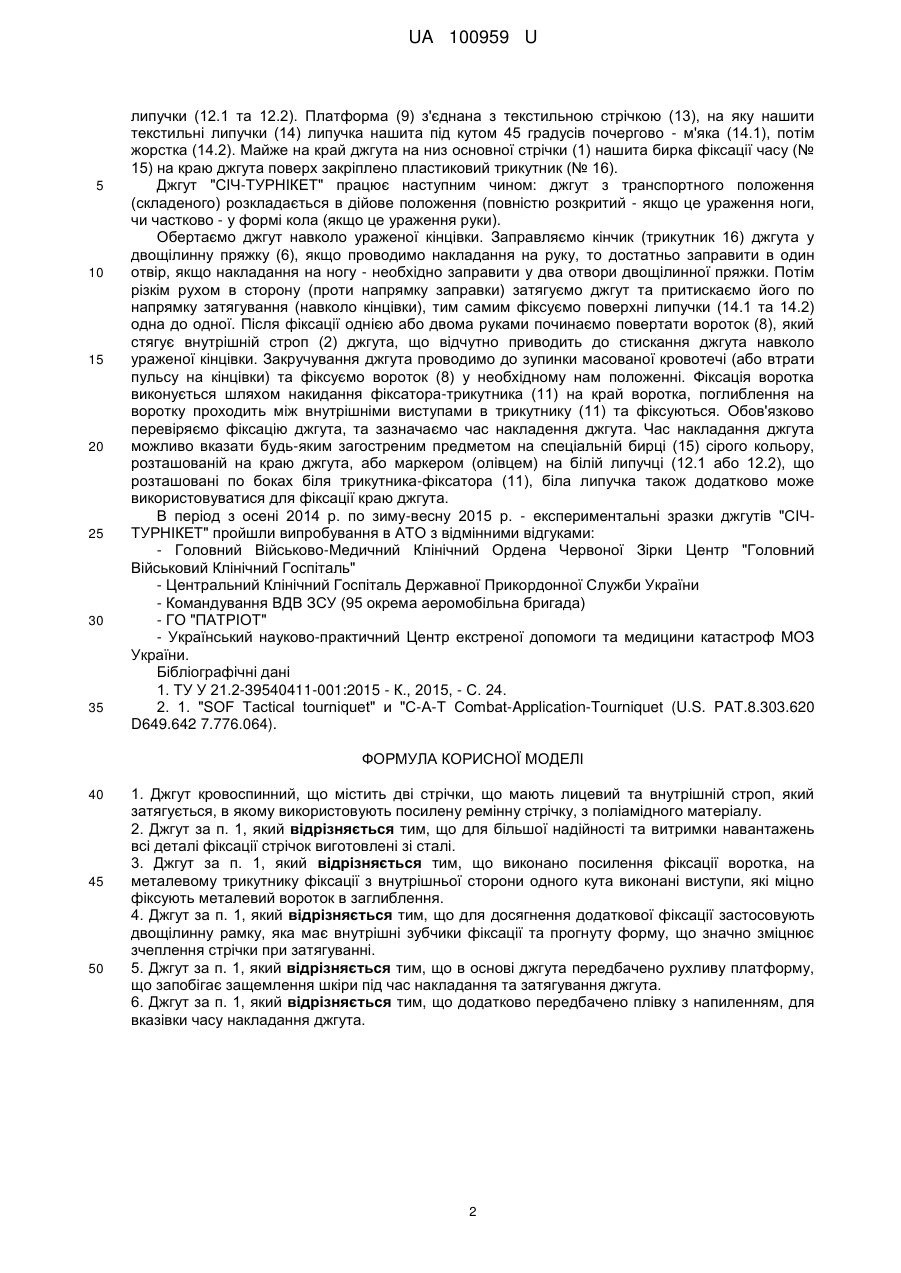

Реферат: UA 100959 U UA 100959 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, призначена для зупинки кровотечі при пораненнях чи травмах і використовується при наданні першої медичної допомоги для зупинки масивної кровотечі при ураженні кінцівки (ноги чи руки), накладання джгута проводиться якомога вище ураженої зони, бажано до плеча чи до стегна (особливо, якщо за одягом точно неможливо визначити зону ураження). Основні вимоги до джгута такі, що він повинен бути максимально зручним у користуванні, легковагий, портативний, займати мало місця, накладання і зняття його повинно бути простим і швидким, не вимагати від пораненого великих зусиль, щоб останній міг ним скористатися в разі самодопомоги, допускається накладання на будь-які частини тіла і в будь-якому положенні пораненого, не втрачає своїх функціональних властивостей при стерилізації і дегазації. Крім цього, обов'язковою вимогою до джгута є мінімальний травматизм і дозування стискання тканин. Найближчими до такої корисної моделі за технічними ознаками аналоги американських "C.A.T.-tourniquet", які використовуються для тимчасової зупинки кровотечі при пораненнях і захищені патентами S.U. "SOFTacticaltourniquet" і "C-A-TCombat-Application-Tourniquet" (U.S. PAT.8.303.620 D649.642 7.776.064). Можливість надання самодопомоги створюється шляхом використання прототипу CAT (Combat-Application-Tourniquet) - спеціалізований джгут для зупинки кровотеч, який на даний момент є найпоширенішим засобом для проведення оклюзії магістральних артерій. Недоліками даних винаходів є відсутність дозованого стискання сегменту кінцівки, непрактичність матеріалу, з якого виготовлений джгут, що призводить, до травматизму при накладанні, висока вартість виробу. Задачею корисної моделі є підвищена функціональність можливостей джгута для зупинки зовнішньої кровотечі у пораненого шляхом збереження колатерального кровообігу в кінцівках за рахунок забезпечення дозованого стискання тканин, скорочення часу на утримання джгута однією рукою та контролю часу його знаходження на кінцівці. Поставлена задача досягається тим, що джгут складається з двох стрічок, зовнішнього та внутрішнього стропів, які затягуються і при накладанні перекривають масовану кровотечу, відмінний тим, що при його виготовленні використовується посилена ремінна стрічка, з поліамідного матеріалу, який швидко не руйнується під впливом сонця та вологи, всі деталі фіксації стрічки виготовленні зі сталі, вороток виконаний з надміцного дюралюмінієвого сплаву, на кінцях збільшені поглиблення для посилення фіксації, на трикутнику фіксації додатково на одному внутрішньому куті виконані виступи, в які входить край воротка та поглибленням міцно фіксують його. Платформа джгута є рухливою при стягуванні (за рахунок двох пластикових не з'єднаних між собою основ, що дозволяє запобігти затисканню (защімленню) шкіри під час накладання та стискання джгута. Двощілинна, металева фіксуюча пряжка, наполовину вигнутої за радіусом форми з внутрішніми зубчиками, додатково запобігає послабленню джгута навіть при повному розкритті липкої стрічки. Липка стрічка нашита під кутом 45 градусів, що кожен раз гарантує зчеплення м'якої та жорсткої липучки при накладанні джгута. Перевагою корисної моделі є те, що для вказівки часу накладання джгута достатньо будь-якого гострого предмета, аби стерти захисну плівку і таким чином вказати час накладання. Відмінністю даної корисної моделі є рухливість платформи джгута, посилена ремінна стрічка, деталі якої виготовлені з надміцного дюралюмінієвого сплаву з поглибленням для посилення фіксації, на трикутнику фіксації додатково на одному внутрішньому куті виконані виступи, в які входить край воротка та поглибленням міцно фіксують його, двощілинна металева вигнута фіксуюча пряжка та універсальна бирка для фіксації часу накладення джгута. На фіг. 1 - загальний вигляд джгута. На фіг. 2 - детальна блок-схема джгута. Джгут (авторська назва "СІЧ-ТУРНІКЕТ") складається з нижньої широкої стрічки (1), яка служить основою джгута. На основну стрічку (1) закріпляється рухлива - гнучка пластикова платформа - фіг. 3, яка складається з двох частин (3.1 та 3.2), потім накладається та закріплюється друга внутрішня стрічка (2) - натяжний строп, який використовується для стягування, на другій кінець основної стрічки (1) фіксується внутрішня стрічка (2) (натяжний строп), платформа (3) і строп (2) накривається підзором (4), закріпленим по краях основної стрічки. На перегині двох стрічок (5) одягається та закріплюється двощілинна пряжка (6), на край основної стрічки прикріплюється однощілинна направляюча пряжка (7), через яку виходить натяжна стрічка (3), заправляється в проріз середини металевого воротка (8). До другого краю однощілинної пряжки (7) закріплюється платформа (9) (з основної стрічки) на неї нашивається допоміжна стрічка (10), що кріпить металевий трикутник (11), який виконує функцію фіксації металевого воротка (8) після закручування стропа (2). По бокам платформи (9) вшити дві білі 1 UA 100959 U 5 10 15 20 25 30 35 липучки (12.1 та 12.2). Платформа (9) з'єднана з текстильною стрічкою (13), на яку нашити текстильні липучки (14) липучка нашита під кутом 45 градусів почергово - м'яка (14.1), потім жорстка (14.2). Майже на край джгута на низ основної стрічки (1) нашита бирка фіксації часу (№ 15) на краю джгута поверх закріплено пластиковий трикутник (№ 16). Джгут "СІЧ-ТУРНІКЕТ" працює наступним чином: джгут з транспортного положення (складеного) розкладається в дійове положення (повністю розкритий - якщо це ураження ноги, чи частково - у формі кола (якщо це ураження руки). Обертаємо джгут навколо ураженої кінцівки. Заправляємо кінчик (трикутник 16) джгута у двощілинну пряжку (6), якщо проводимо накладання на руку, то достатньо заправити в один отвір, якщо накладання на ногу - необхідно заправити у два отвори двощілинної пряжки. Потім різкім рухом в сторону (проти напрямку заправки) затягуємо джгут та притискаємо його по напрямку затягування (навколо кінцівки), тим самим фіксуємо поверхні липучки (14.1 та 14.2) одна до одної. Після фіксації однією або двома руками починаємо повертати вороток (8), який стягує внутрішній строп (2) джгута, що відчутно приводить до стискання джгута навколо ураженої кінцівки. Закручування джгута проводимо до зупинки масованої кровотечі (або втрати пульсу на кінцівки) та фіксуємо вороток (8) у необхідному нам положенні. Фіксація воротка виконується шляхом накидання фіксатора-трикутника (11) на край воротка, поглиблення на воротку проходить між внутрішніми виступами в трикутнику (11) та фіксуються. Обов'язково перевіряємо фіксацію джгута, та зазначаємо час накладення джгута. Час накладання джгута можливо вказати будь-яким загостреним предметом на спеціальній бирці (15) сірого кольору, розташованій на краю джгута, або маркером (олівцем) на білій липучці (12.1 або 12.2), що розташовані по боках біля трикутника-фіксатора (11), біла липучка також додатково може використовуватися для фіксації краю джгута. В період з осені 2014 р. по зиму-весну 2015 р. - експериментальні зразки джгутів "СІЧТУРНІКЕТ" пройшли випробування в АТО з відмінними відгуками: - Головний Військово-Медичний Клінічний Ордена Червоної Зірки Центр "Головний Військовий Клінічний Госпіталь" - Центральний Клінічний Госпіталь Державної Прикордонної Служби України - Командування ВДВ ЗСУ (95 окрема аеромобільна бригада) - ГО "ПАТРІОТ" - Український науково-практичний Центр екстреної допомоги та медицини катастроф МОЗ України. Бібліографічні дані 1. ТУ У 21.2-39540411-001:2015 - К., 2015, - С. 24. 2. 1. "SOF Tactical tourniquet" и "С-А-Т Combat-Application-Tourniquet (U.S. PAT.8.303.620 D649.642 7.776.064). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Джгут кровоспинний, що містить дві стрічки, що мають лицевий та внутрішній строп, який затягується, в якому використовують посилену ремінну стрічку, з поліамідного матеріалу. 2. Джгут за п. 1, який відрізняється тим, що для більшої надійності та витримки навантажень всі деталі фіксації стрічок виготовлені зі сталі. 3. Джгут за п. 1, який відрізняється тим, що виконано посилення фіксації воротка, на металевому трикутнику фіксації з внутрішньої сторони одного кута виконані виступи, які міцно фіксують металевий вороток в заглиблення. 4. Джгут за п. 1, який відрізняється тим, що для досягнення додаткової фіксації застосовують двощілинну рамку, яка має внутрішні зубчики фіксації та прогнуту форму, що значно зміцнює зчеплення стрічки при затягуванні. 5. Джгут за п. 1, який відрізняється тим, що в основі джгута передбачено рухливу платформу, що запобігає защемлення шкіри під час накладання та затягування джгута. 6. Джгут за п. 1, який відрізняється тим, що додатково передбачено плівку з напиленням, для вказівки часу накладання джгута. 2 UA 100959 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
