Робочий орган глибокорозпушувача

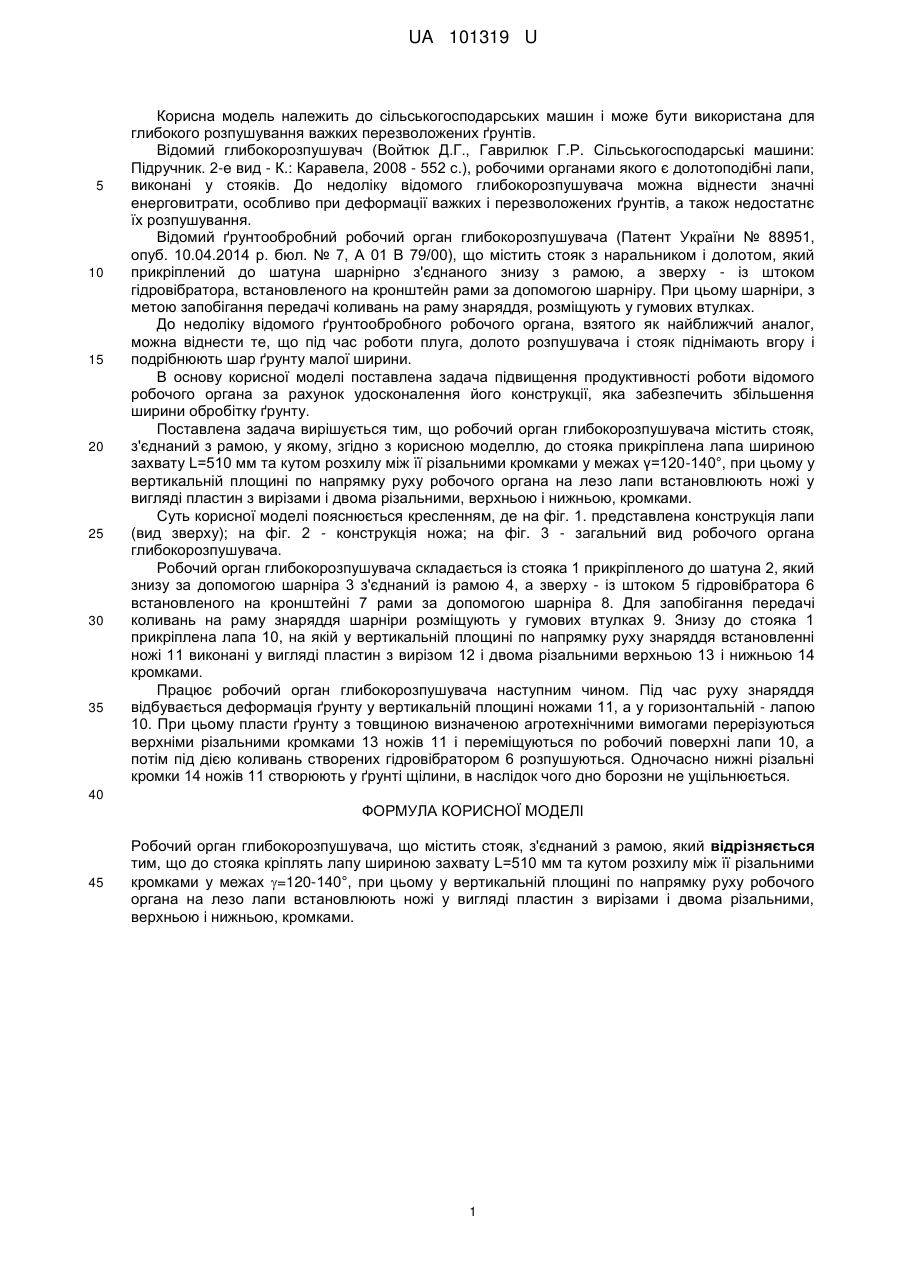

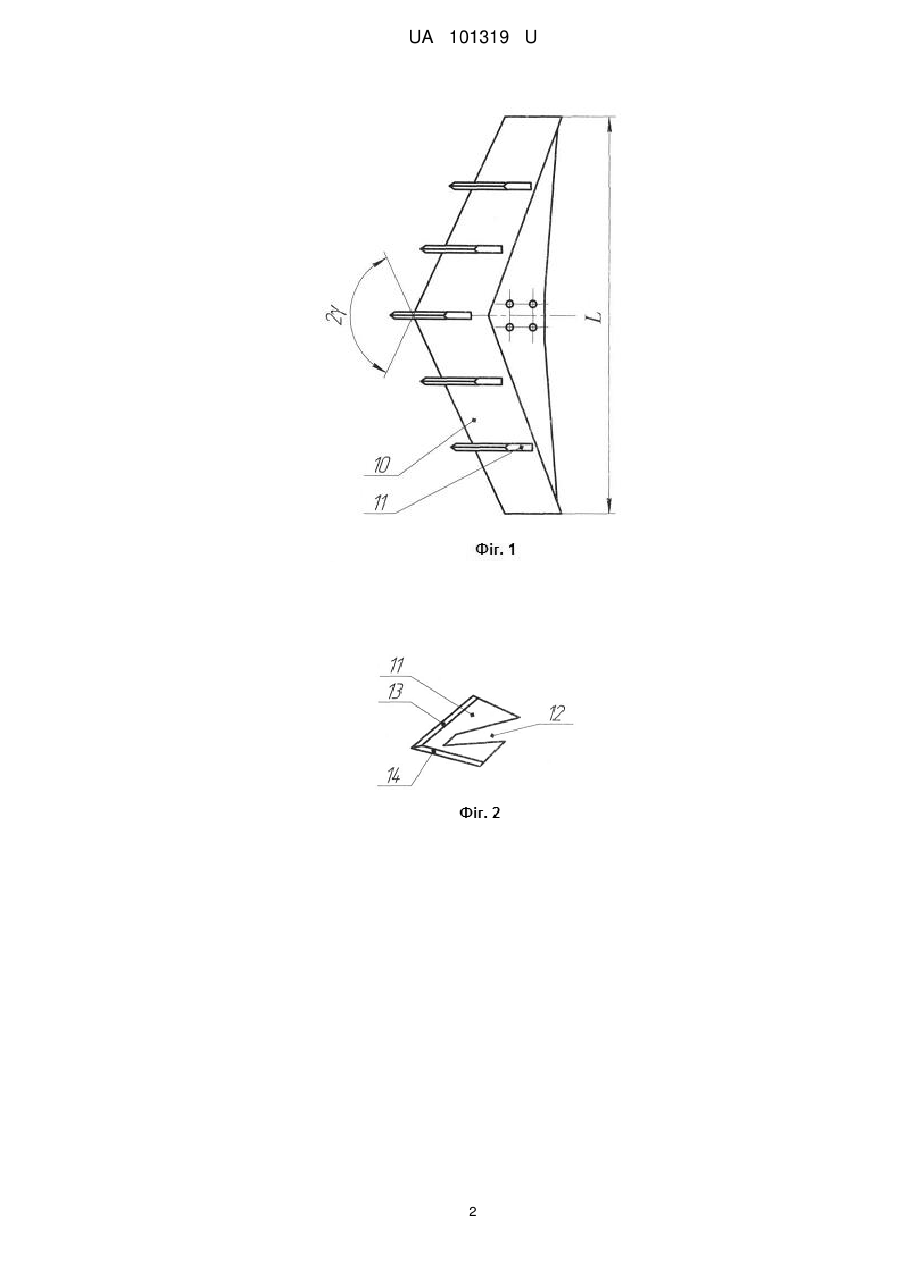

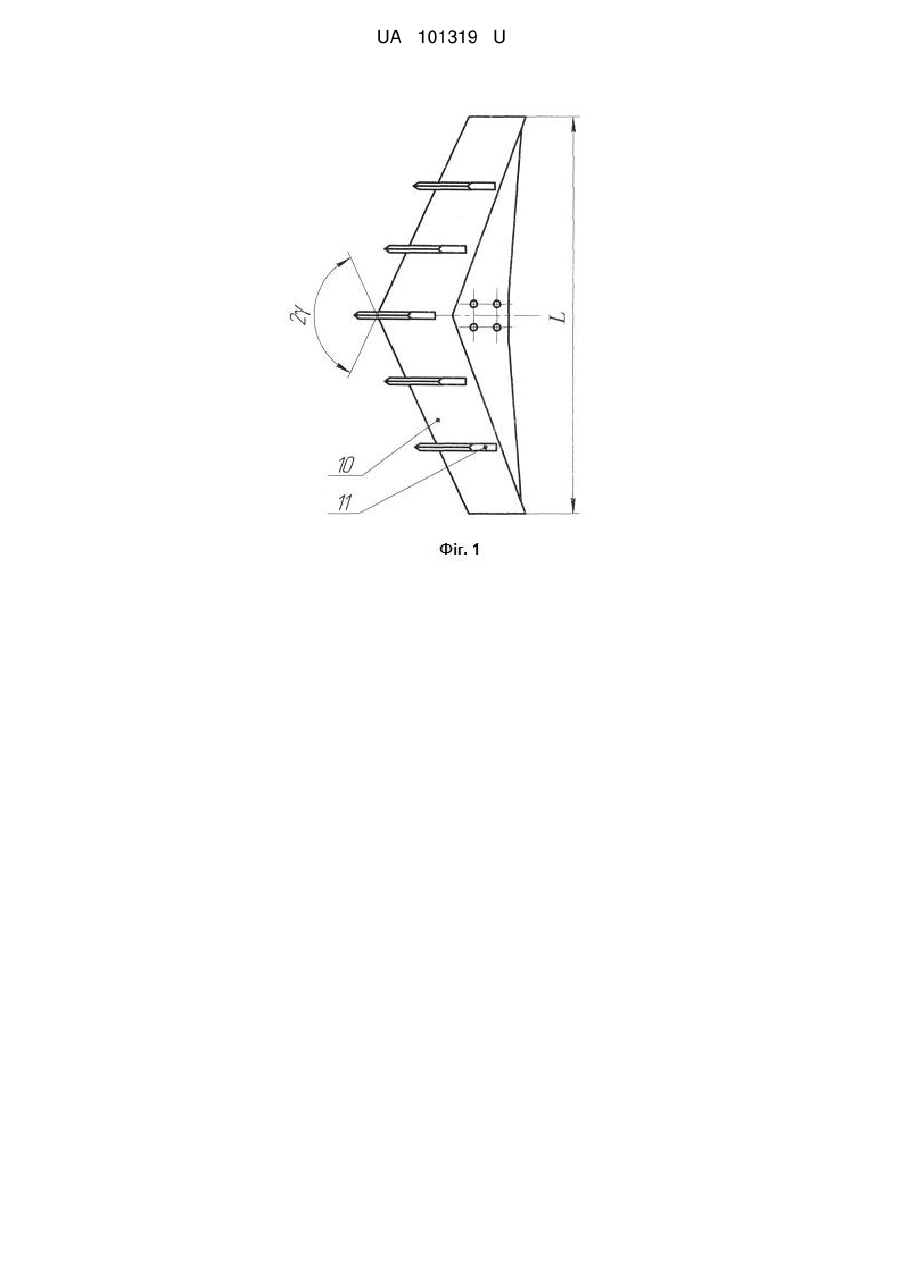

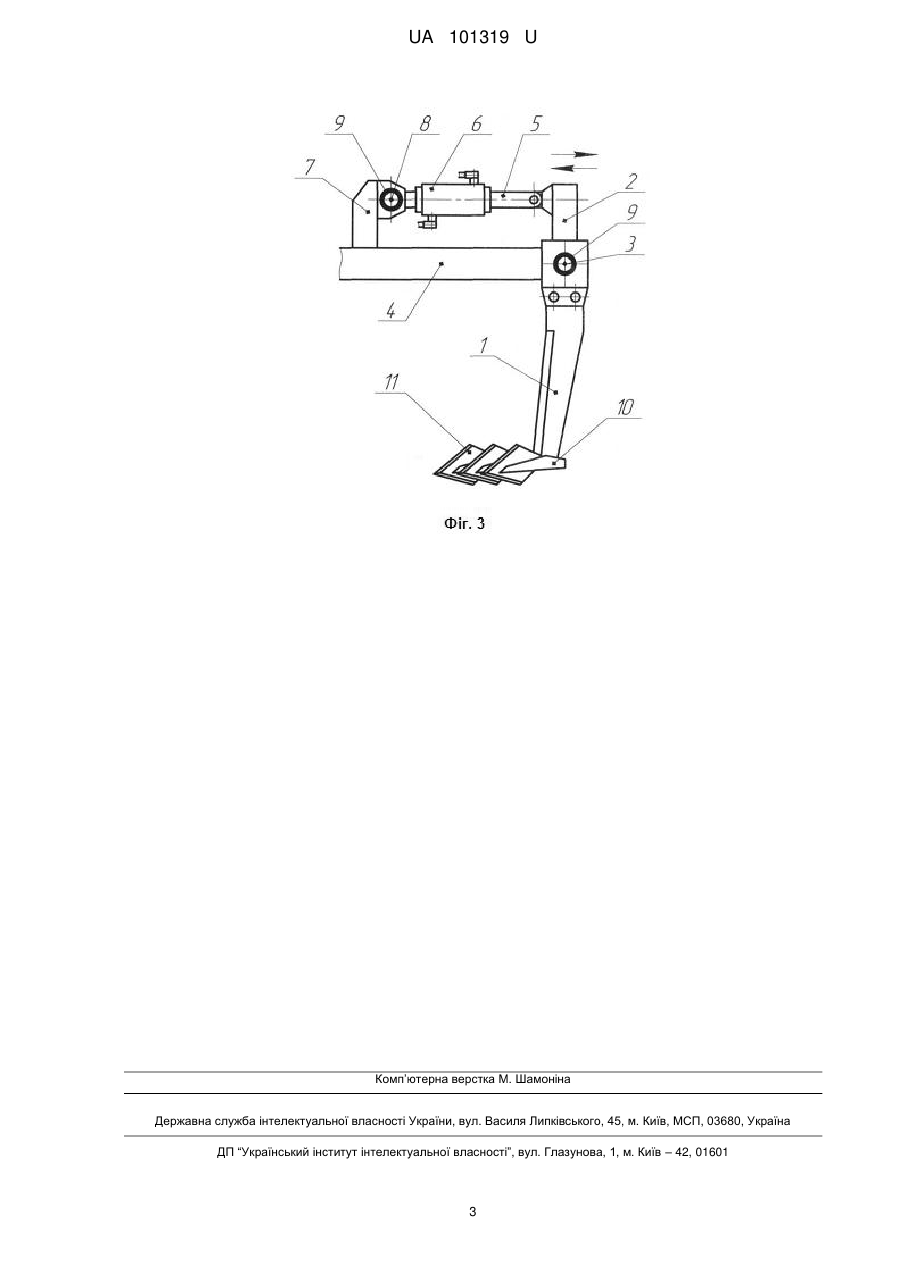

Реферат: Робочий орган глибокорозпушувача містить стояк, з'єднаний з рамою. До стояка кріплять лапу шириною захвату L=510 мм та кутом розхилу між її різальними кромками у межах =120-140°, при цьому у вертикальній площині по напрямку руху робочого органа на лезо лапи встановлюють ножі у вигляді пластин з вирізами і двома різальними, верхньою і нижньою, кромками. UA 101319 U (12) UA 101319 U UA 101319 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарських машин і може бути використана для глибокого розпушування важких перезволожених ґрунтів. Відомий глибокорозпушувач (Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підручник. 2-е вид - К.: Каравела, 2008 - 552 с.), робочими органами якого є долотоподібні лапи, виконані у стояків. До недоліку відомого глибокорозпушувача можна віднести значні енерговитрати, особливо при деформації важких і перезволожених ґрунтів, а також недостатнє їх розпушування. Відомий ґрунтообробний робочий орган глибокорозпушувача (Патент України № 88951, опуб. 10.04.2014 р. бюл. № 7, А 01 В 79/00), що містить стояк з наральником і долотом, який прикріплений до шатуна шарнірно з'єднаного знизу з рамою, а зверху - із штоком гідровібратора, встановленого на кронштейн рами за допомогою шарніру. При цьому шарніри, з метою запобігання передачі коливань на раму знаряддя, розміщують у гумових втулках. До недоліку відомого ґрунтообробного робочого органа, взятого як найближчий аналог, можна віднести те, що під час роботи плуга, долото розпушувача і стояк піднімають вгору і подрібнюють шар ґрунту малої ширини. В основу корисної моделі поставлена задача підвищення продуктивності роботи відомого робочого органа за рахунок удосконалення його конструкції, яка забезпечить збільшення ширини обробітку ґрунту. Поставлена задача вирішується тим, що робочий орган глибокорозпушувача містить стояк, з'єднаний з рамою, у якому, згідно з корисною моделлю, до стояка прикріплена лапа шириною захвату L=510 мм та кутом розхилу між її різальними кромками у межах γ=120-140°, при цьому у вертикальній площині по напрямку руху робочого органа на лезо лапи встановлюють ножі у вигляді пластин з вирізами і двома різальними, верхньою і нижньою, кромками. Суть корисної моделі пояснюється кресленням, де на фіг. 1. представлена конструкція лапи (вид зверху); на фіг. 2 - конструкція ножа; на фіг. 3 - загальний вид робочого органа глибокорозпушувача. Робочий орган глибокорозпушувача складається із стояка 1 прикріпленого до шатуна 2, який знизу за допомогою шарніра 3 з'єднаний із рамою 4, а зверху - із штоком 5 гідровібратора 6 встановленого на кронштейні 7 рами за допомогою шарніра 8. Для запобігання передачі коливань на раму знаряддя шарніри розміщують у гумових втулках 9. Знизу до стояка 1 прикріплена лапа 10, на якій у вертикальній площині по напрямку руху знаряддя встановленні ножі 11 виконані у вигляді пластин з вирізом 12 і двома різальними верхньою 13 і нижньою 14 кромками. Працює робочий орган глибокорозпушувача наступним чином. Під час руху знаряддя відбувається деформація ґрунту у вертикальній площині ножами 11, а у горизонтальній - лапою 10. При цьому пласти ґрунту з товщиною визначеною агротехнічними вимогами перерізуються верхніми різальними кромками 13 ножів 11 і переміщуються по робочий поверхні лапи 10, а потім під дією коливань створених гідровібратором 6 розпушуються. Одночасно нижні різальні кромки 14 ножів 11 створюють у ґрунті щілини, в наслідок чого дно борозни не ущільнюється. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Робочий орган глибокорозпушувача, що містить стояк, з'єднаний з рамою, який відрізняється тим, що до стояка кріплять лапу шириною захвату L=510 мм та кутом розхилу між її різальними кромками у межах =120-140°, при цьому у вертикальній площині по напрямку руху робочого органа на лезо лапи встановлюють ножі у вигляді пластин з вирізами і двома різальними, верхньою і нижньою, кромками. 1 UA 101319 U 2 UA 101319 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
