Дробарка зернових кормів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 34026

Опубліковано: 25.07.2008

Автори: Амосов Володимир Васильович, Карпенко Юрій Миколайович, Поляков Микола Миколайович, Мороз Сергій Миколайович

Завантажити PDF файл.

Формула / Реферат

Дробарка зернових кормів, що містить корпус з завантажувальним та вивантажувальним патрубками, в якому встановлено дисковий ротор з закріпленими на ньому шарнірно на осі підвісу прямокутними молотками з отворами на поздовжній осі симетрії та циліндричне сито, яка відрізняється тим, що кожний отвір молотка з'єднано з його бічною гранню проріззю, ширина якої менше діаметра отвору, а на осі підвісу молотків виконано пази, ширина яких дорівнює товщині молотків, причому відстань між площинами паза не перевищує ширину прорізі на молотках, а відстань між їх осями вдовж осі підвісу дорівнює відстані між осями молотків.

Текст

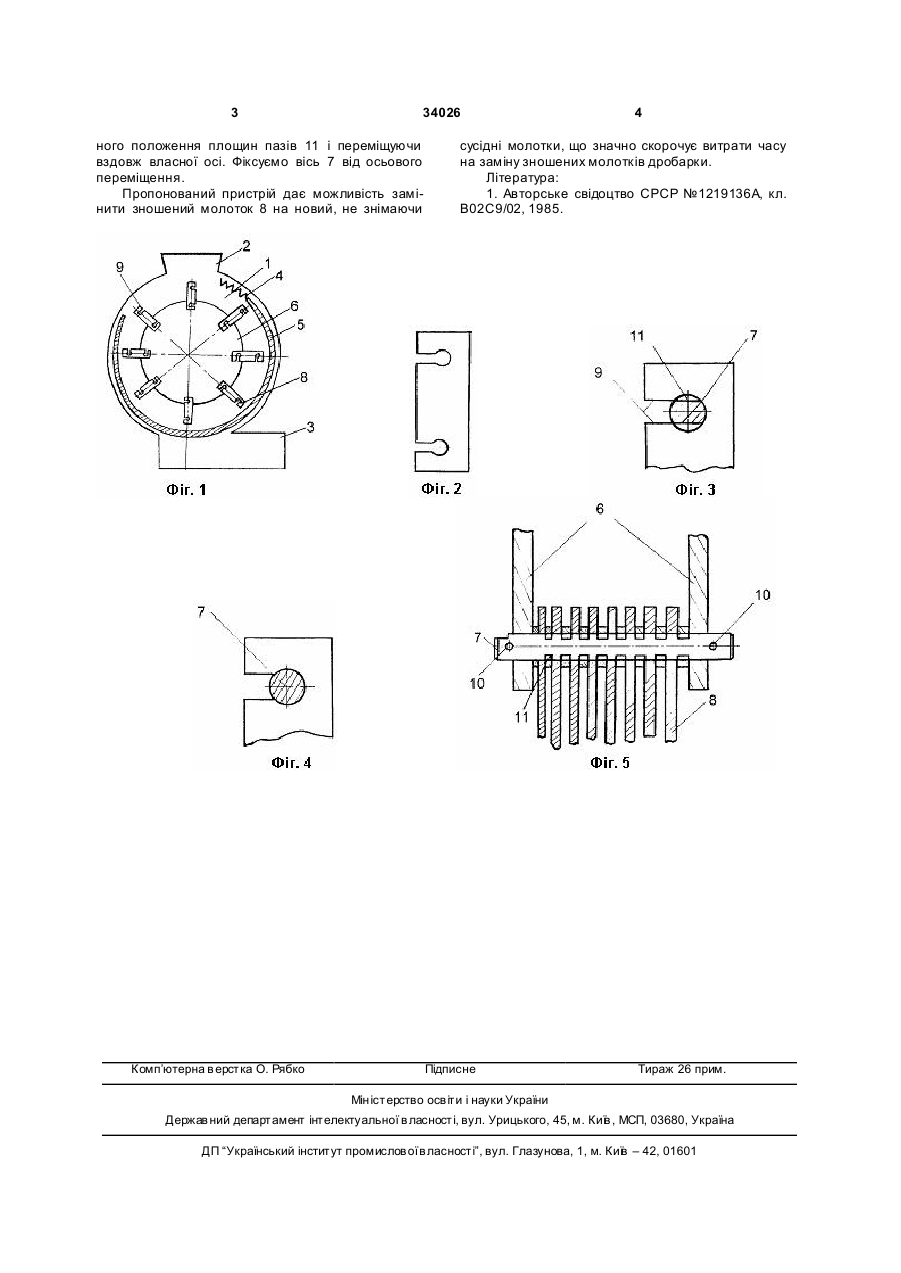

Дробарка зернових кормів, що містить корпус з завантажувальним та вивантажувальним патрубками, в якому встановлено дисковий ротор з за 3 34026 ного положення площин пазів 11 і переміщуючи вздовж власної осі. Фіксуємо вісь 7 від осьового переміщення. Пропонований пристрій дає можливість замінити зношений молоток 8 на новий, не знімаючи Комп’ютерна в ерстка О. Рябко 4 сусідні молотки, що значно скорочує витрати часу на заміну зношених молотків дробарки. Література: 1. Авторське свідоцтво СРСР №1219136А, кл. В02С9/02, 1985. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Crusher of grain fodders

Автори англійською

Amosov Volodymyr Vasyliovych, Moroz Serhii Mykolaiovych, Poliakov Mykola Mykolaiovych, Karpenko Yurii Mykolaiovych

Назва патенту російською

Дробилка зерновых кормов

Автори російською

Амосов Владимир Васильевич, Мороз Сергей Николаевич, Поляков Николай Николаевич, Карпенко Юрий Николаевич

МПК / Мітки

МПК: B02C 9/00

Мітки: кормів, дробарка, зернових
