Молоткова дробарка

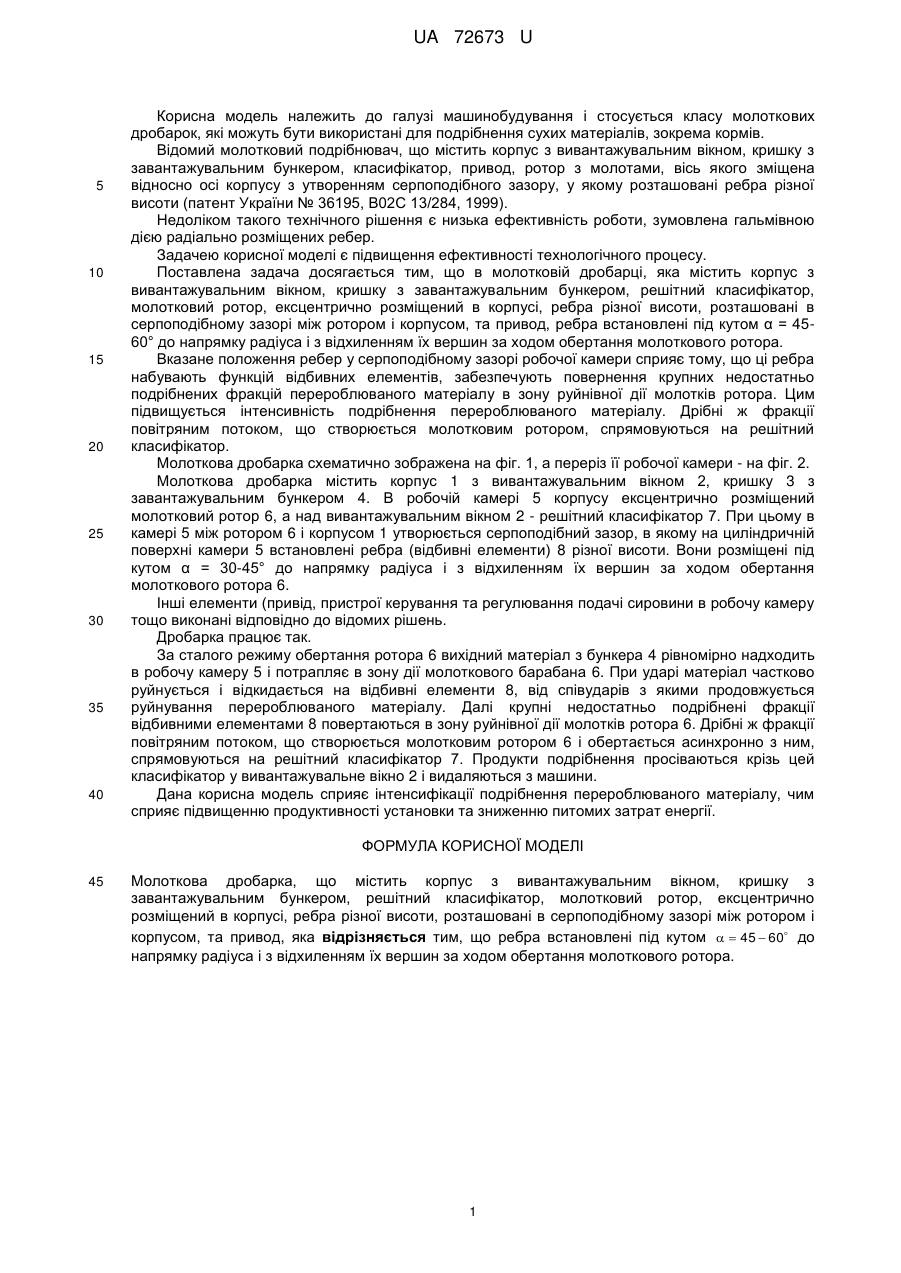

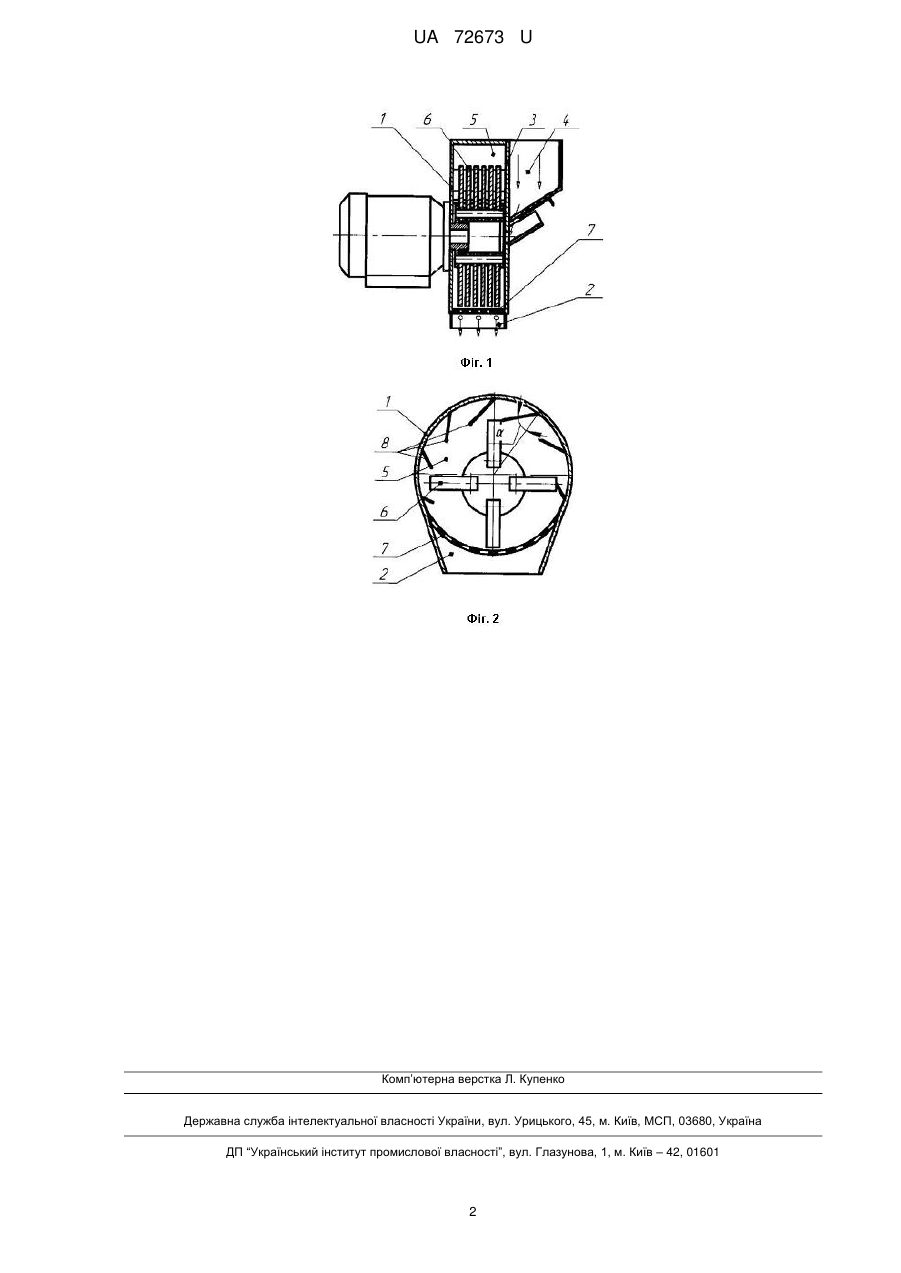

Реферат: Молоткова дробарка містить корпус з вивантажувальним вікном, кришку з завантажувальним бункером, решітний класифікатор, молотковий ротор, ексцентрично розміщений в корпусі, ребра різної висоти, розташовані в серпоподібному зазорі між ротором і корпусом, та привод. Ребра встановлені під кутом   45  60 до напрямку радіуса і з відхиленням їх вершин за ходом обертання молоткового ротора. UA 72673 U (54) МОЛОТКОВА ДРОБАРКА UA 72673 U UA 72673 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування і стосується класу молоткових дробарок, які можуть бути використані для подрібнення сухих матеріалів, зокрема кормів. Відомий молотковий подрібнювач, що містить корпус з вивантажувальним вікном, кришку з завантажувальним бункером, класифікатор, привод, ротор з молотами, вісь якого зміщена відносно осі корпусу з утворенням серпоподібного зазору, у якому розташовані ребра різної висоти (патент України № 36195, В02С 13/284, 1999). Недоліком такого технічного рішення є низька ефективність роботи, зумовлена гальмівною дією радіально розміщених ребер. Задачею корисної моделі є підвищення ефективності технологічного процесу. Поставлена задача досягається тим, що в молотковій дробарці, яка містить корпус з вивантажувальним вікном, кришку з завантажувальним бункером, решітний класифікатор, молотковий ротор, ексцентрично розміщений в корпусі, ребра різної висоти, розташовані в серпоподібному зазорі між ротором і корпусом, та привод, ребра встановлені під кутом α = 4560° до напрямку радіуса і з відхиленням їх вершин за ходом обертання молоткового ротора. Вказане положення ребер у серпоподібному зазорі робочої камери сприяє тому, що ці ребра набувають функцій відбивних елементів, забезпечують повернення крупних недостатньо подрібнених фракцій перероблюваного матеріалу в зону руйнівної дії молотків ротора. Цим підвищується інтенсивність подрібнення перероблюваного матеріалу. Дрібні ж фракції повітряним потоком, що створюється молотковим ротором, спрямовуються на решітний класифікатор. Молоткова дробарка схематично зображена на фіг. 1, а переріз її робочої камери - на фіг. 2. Молоткова дробарка містить корпус 1 з вивантажувальним вікном 2, кришку 3 з завантажувальним бункером 4. В робочій камері 5 корпусу ексцентрично розміщений молотковий ротор 6, а над вивантажувальним вікном 2 - решітний класифікатор 7. При цьому в камері 5 між ротором 6 і корпусом 1 утворюється серпоподібний зазор, в якому на циліндричній поверхні камери 5 встановлені ребра (відбивні елементи) 8 різної висоти. Вони розміщені під кутом α = 30-45° до напрямку радіуса і з відхиленням їх вершин за ходом обертання молоткового ротора 6. Інші елементи (привід, пристрої керування та регулювання подачі сировини в робочу камеру тощо виконані відповідно до відомих рішень. Дробарка працює так. За сталого режиму обертання ротора 6 вихідний матеріал з бункера 4 рівномірно надходить в робочу камеру 5 і потрапляє в зону дії молоткового барабана 6. При ударі матеріал частково руйнується і відкидається на відбивні елементи 8, від співударів з якими продовжується руйнування перероблюваного матеріалу. Далі крупні недостатньо подрібнені фракції відбивними елементами 8 повертаються в зону руйнівної дії молотків ротора 6. Дрібні ж фракції повітряним потоком, що створюється молотковим ротором 6 і обертається асинхронно з ним, спрямовуються на решітний класифікатор 7. Продукти подрібнення просіваються крізь цей класифікатор у вивантажувальне вікно 2 і видаляються з машини. Дана корисна модель сприяє інтенсифікації подрібнення перероблюваного матеріалу, чим сприяє підвищенню продуктивності установки та зниженню питомих затрат енергії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Молоткова дробарка, що містить корпус з вивантажувальним вікном, кришку з завантажувальним бункером, решітний класифікатор, молотковий ротор, ексцентрично розміщений в корпусі, ребра різної висоти, розташовані в серпоподібному зазорі між ротором і корпусом, та привод, яка відрізняється тим, що ребра встановлені під кутом   45  60 до напрямку радіуса і з відхиленням їх вершин за ходом обертання молоткового ротора. 1 UA 72673 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
