Вібророторна дробарка

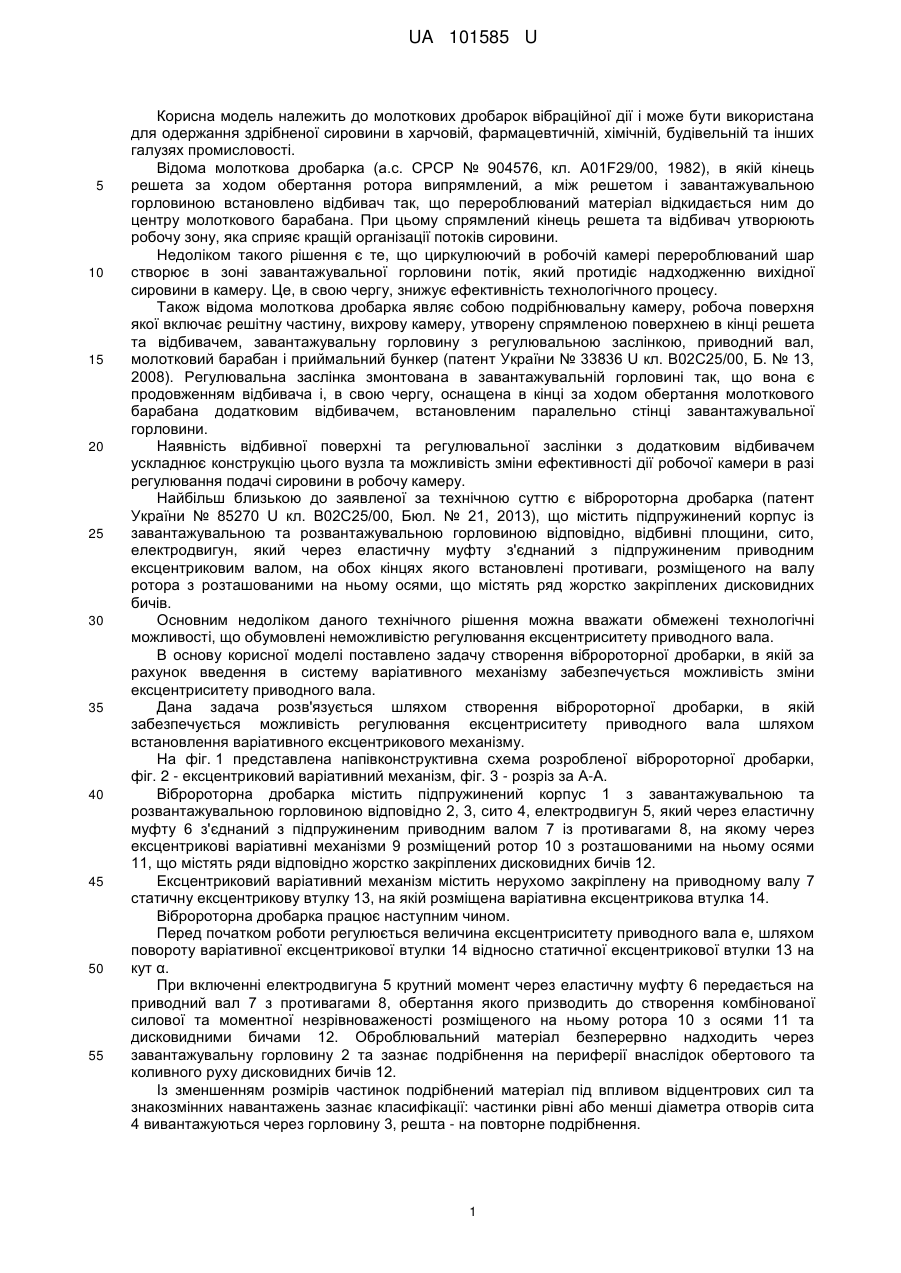

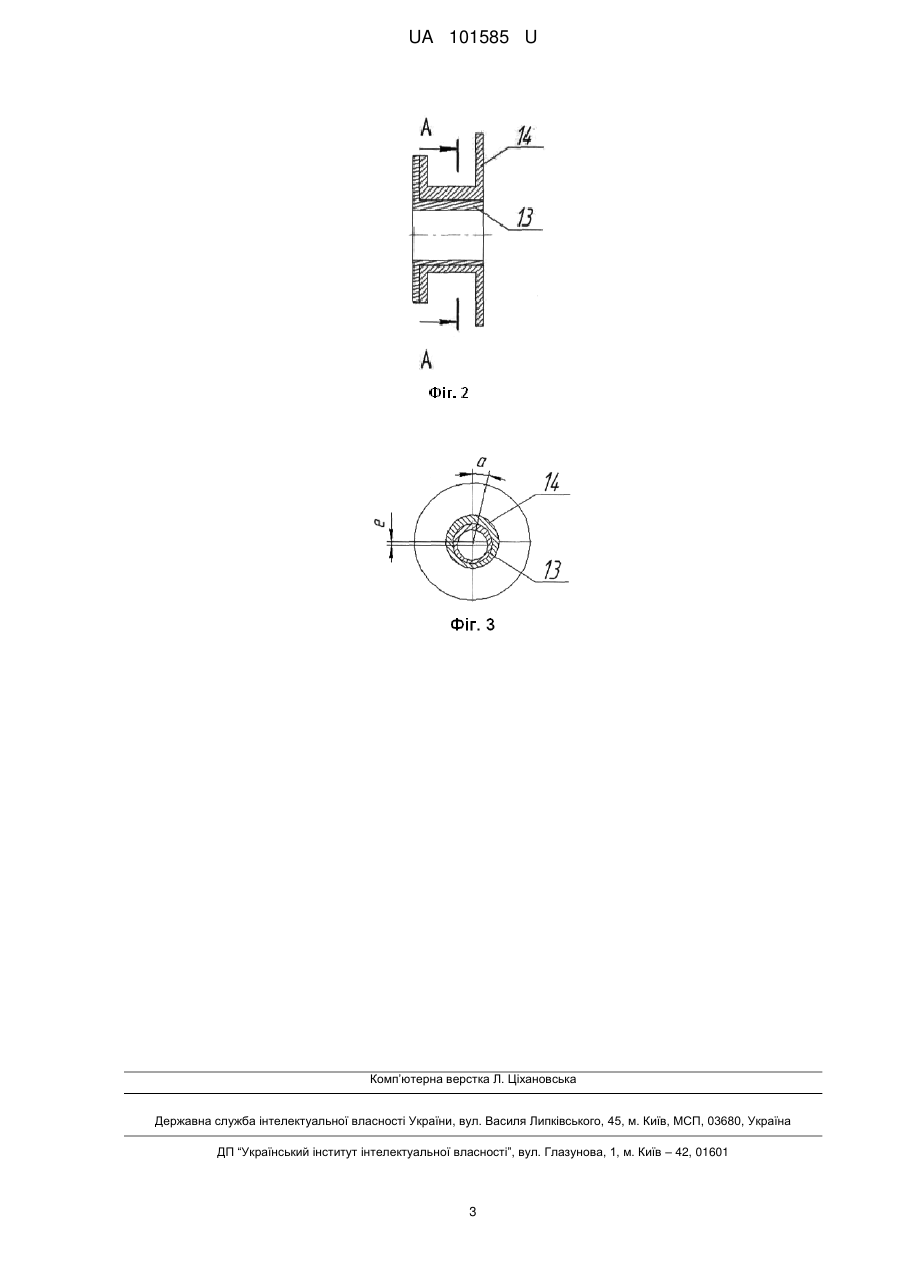

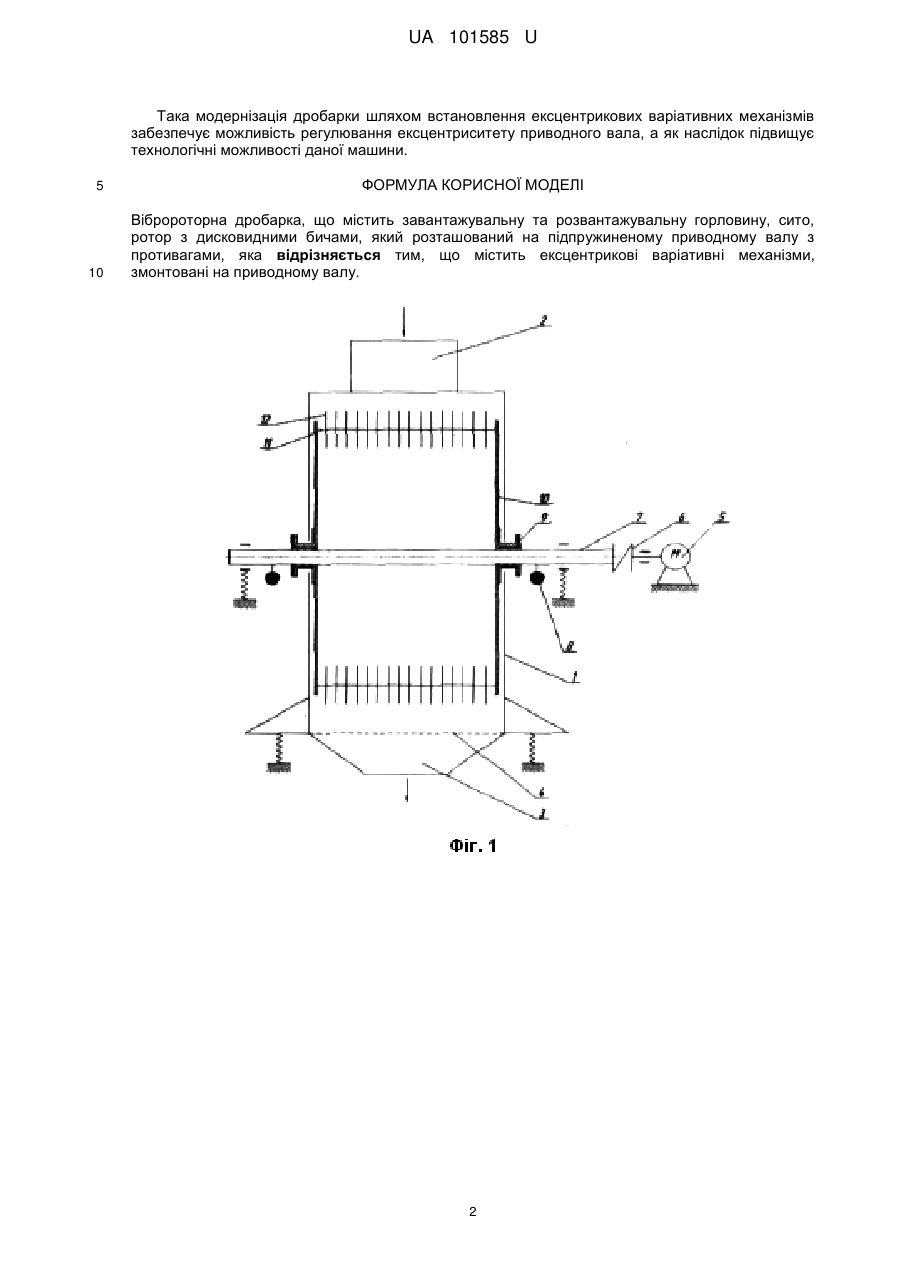

Реферат: Вібророторна дробарка містить завантажувальну та розвантажувальну горловину, сито, ротор з дисковидними бичами, який розташований на підпружиненому приводному валу з противагами. При цьому містить ексцентрикові варіативні механізми, змонтовані на приводному валу. UA 101585 U (54) ВІБРОРОТОРНА ДРОБАРКА UA 101585 U UA 101585 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до молоткових дробарок вібраційної дії і може бути використана для одержання здрібненої сировини в харчовій, фармацевтичній, хімічній, будівельній та інших галузях промисловості. Відома молоткова дробарка (а.с. СРСР № 904576, кл. A01F29/00, 1982), в якій кінець решета за ходом обертання ротора випрямлений, а між решетом і завантажувальною горловиною встановлено відбивач так, що перероблюваний матеріал відкидається ним до центру молоткового барабана. При цьому спрямлений кінець решета та відбивач утворюють робочу зону, яка сприяє кращій організації потоків сировини. Недоліком такого рішення є те, що циркулюючий в робочій камері перероблюваний шар створює в зоні завантажувальної горловини потік, який протидіє надходженню вихідної сировини в камеру. Це, в свою чергу, знижує ефективність технологічного процесу. Також відома молоткова дробарка являє собою подрібнювальну камеру, робоча поверхня якої включає решітну частину, вихрову камеру, утворену спрямленою поверхнею в кінці решета та відбивачем, завантажувальну горловину з регулювальною заслінкою, приводний вал, молотковий барабан і приймальний бункер (патент України № 33836 U кл. В02С25/00, Б. № 13, 2008). Регулювальна заслінка змонтована в завантажувальній горловині так, що вона є продовженням відбивача і, в свою чергу, оснащена в кінці за ходом обертання молоткового барабана додатковим відбивачем, встановленим паралельно стінці завантажувальної горловини. Наявність відбивної поверхні та регулювальної заслінки з додатковим відбивачем ускладнює конструкцію цього вузла та можливість зміни ефективності дії робочої камери в разі регулювання подачі сировини в робочу камеру. Найбільш близькою до заявленої за технічною суттю є вібророторна дробарка (патент України № 85270 U кл. В02С25/00, Бюл. № 21, 2013), що містить підпружинений корпус із завантажувальною та розвантажувальною горловиною відповідно, відбивні площини, сито, електродвигун, який через еластичну муфту з'єднаний з підпружиненим приводним ексцентриковим валом, на обох кінцях якого встановлені противаги, розміщеного на валу ротора з розташованими на ньому осями, що містять ряд жорстко закріплених дисковидних бичів. Основним недоліком даного технічного рішення можна вважати обмежені технологічні можливості, що обумовлені неможливістю регулювання ексцентриситету приводного вала. В основу корисної моделі поставлено задачу створення вібророторної дробарки, в якій за рахунок введення в систему варіативного механізму забезпечується можливість зміни ексцентриситету приводного вала. Дана задача розв'язується шляхом створення вібророторної дробарки, в якій забезпечується можливість регулювання ексцентриситету приводного вала шляхом встановлення варіативного ексцентрикового механізму. На фіг. 1 представлена напівконструктивна схема розробленої вібророторної дробарки, фіг. 2 - ексцентриковий варіативний механізм, фіг. 3 - розріз за А-А. Вібророторна дробарка містить підпружинений корпус 1 з завантажувальною та розвантажувальною горловиною відповідно 2, 3, сито 4, електродвигун 5, який через еластичну муфту 6 з'єднаний з підпружиненим приводним валом 7 із противагами 8, на якому через ексцентрикові варіативні механізми 9 розміщений ротор 10 з розташованими на ньому осями 11, що містять ряди відповідно жорстко закріплених дисковидних бичів 12. Ексцентриковий варіативний механізм містить нерухомо закріплену на приводному валу 7 статичну ексцентрикову втулку 13, на якій розміщена варіативна ексцентрикова втулка 14. Вібророторна дробарка працює наступним чином. Перед початком роботи регулюється величина ексцентриситету приводного вала e, шляхом повороту варіативної ексцентрикової втулки 14 відносно статичної ексцентрикової втулки 13 на кут α. При включенні електродвигуна 5 крутний момент через еластичну муфту 6 передається на приводний вал 7 з противагами 8, обертання якого призводить до створення комбінованої силової та моментної незрівноваженості розміщеного на ньому ротора 10 з осями 11 та дисковидними бичами 12. Оброблювальний матеріал безперервно надходить через завантажувальну горловину 2 та зазнає подрібнення на периферії внаслідок обертового та коливного руху дисковидних бичів 12. Із зменшенням розмірів частинок подрібнений матеріал під впливом відцентрових сил та знакозмінних навантажень зазнає класифікації: частинки рівні або менші діаметра отворів сита 4 вивантажуються через горловину 3, решта - на повторне подрібнення. 1 UA 101585 U Така модернізація дробарки шляхом встановлення ексцентрикових варіативних механізмів забезпечує можливість регулювання ексцентриситету приводного вала, а як наслідок підвищує технологічні можливості даної машини. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Вібророторна дробарка, що містить завантажувальну та розвантажувальну горловину, сито, ротор з дисковидними бичами, який розташований на підпружиненому приводному валу з противагами, яка відрізняється тим, що містить ексцентрикові варіативні механізми, змонтовані на приводному валу. 2 UA 101585 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
