Машина для встановлення виноградної шпалерної опори

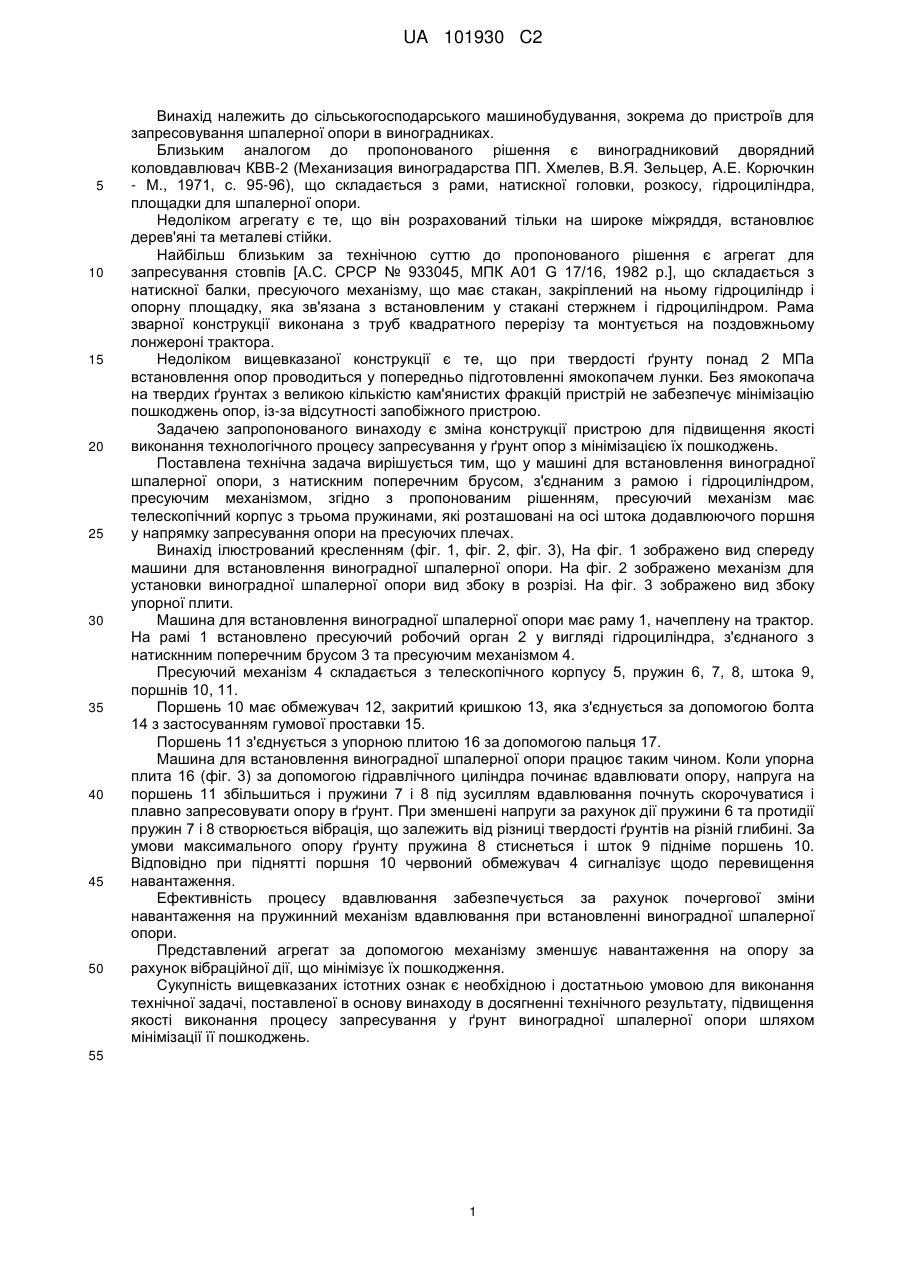

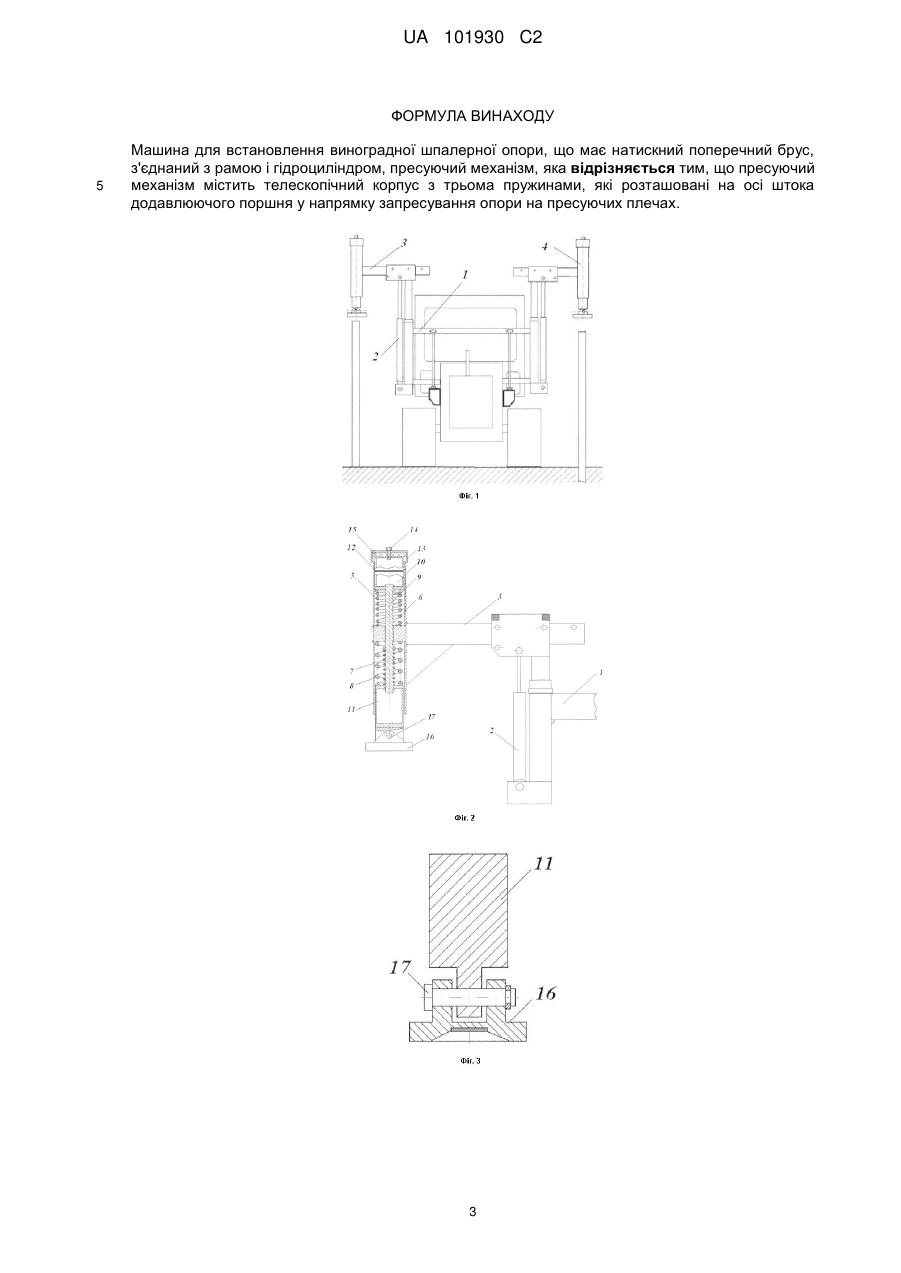

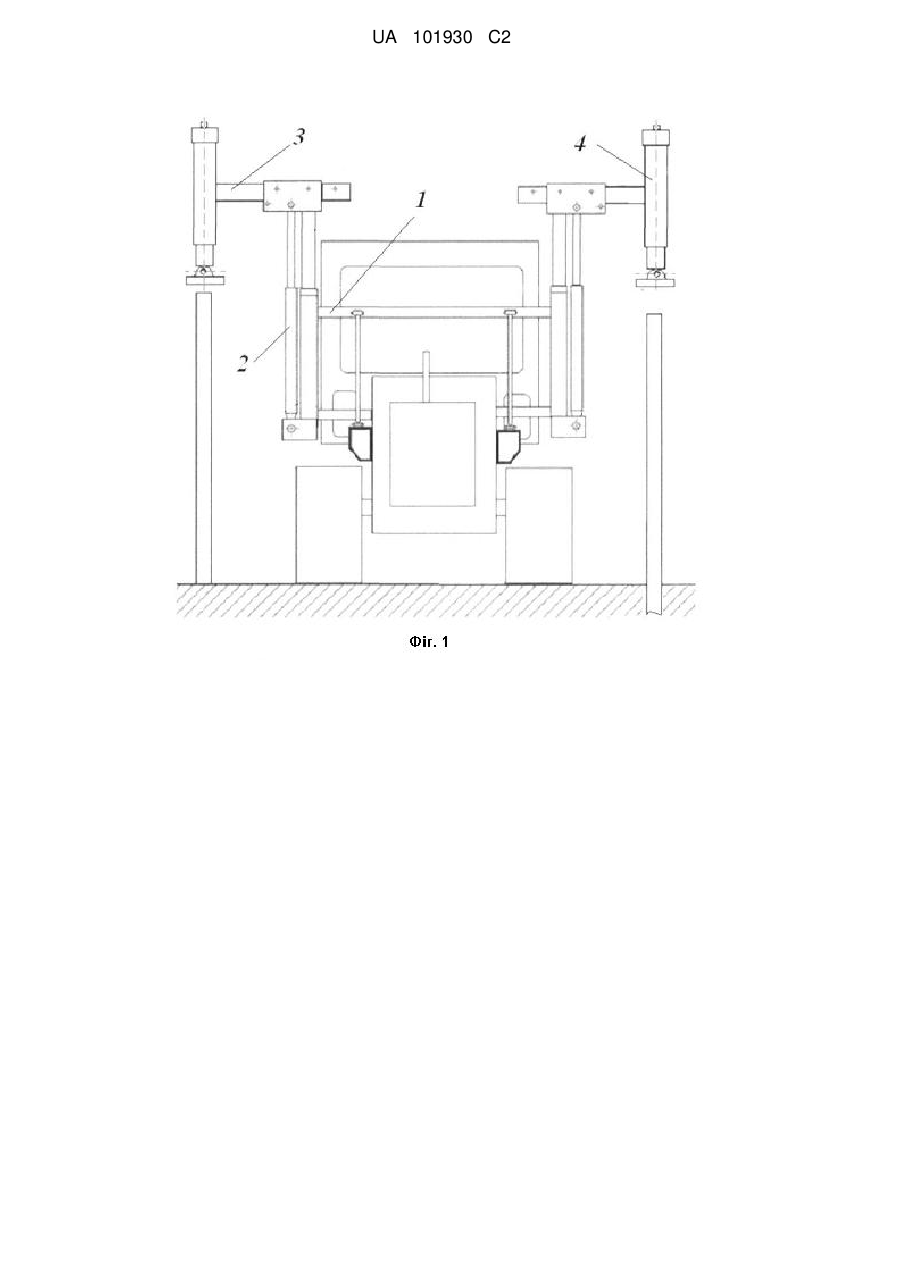

Реферат: 1. Об'єкт винаходу: пристрій. 2. Галузь застосування: сільськогосподарське машинобудування, зокрема, пристрої для запресування виноградної шпалерної опори. 3. Суть винаходу: у машині для встановлення виноградної шпалерної опори, з натискним поперечним брусом, з'єднаним з рамою і гідроциліндром, пресуючим механізмом, згідно з пропонованим рішенням, пресуючий механізм має телескопічний корпус з трьома пружинами, які розташовані на осі штока додавлюючого поршня у напрямку запресування опори на пресуючих плечах. 4. Технічний результат: підвищення якості виконання технологічного процесу запресування у ґрунт опор шляхом мінімізації їх пошкоджень. UA 101930 C2 (12) UA 101930 C2 UA 101930 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для запресовування шпалерної опори в виноградниках. Близьким аналогом до пропонованого рішення є виноградниковий дворядний коловдавлювач КВВ-2 (Механизация виноградарства ПП. Хмелев, В.Я. Зельцер, А.Е. Корючкин - М., 1971, с. 95-96), що складається з рами, натискної головки, розкосу, гідроциліндра, площадки для шпалерної опори. Недоліком агрегату є те, що він розрахований тільки на широке міжряддя, встановлює дерев'яні та металеві стійки. Найбільш близьким за технічною суттю до пропонованого рішення є агрегат для запресування стовпів [А.С. СРСР № 933045, МПК А01 G 17/16, 1982 p.], що складається з натискної балки, пресуючого механізму, що має стакан, закріплений на ньому гідроциліндр і опорну площадку, яка зв'язана з встановленим у стакані стержнем і гідроциліндром. Рама зварної конструкції виконана з труб квадратного перерізу та монтується на поздовжньому лонжероні трактора. Недоліком вищевказаної конструкції є те, що при твердості ґрунту понад 2 МПа встановлення опор проводиться у попередньо підготовленні ямокопачем лунки. Без ямокопача на твердих ґрунтах з великою кількістю кам'янистих фракцій пристрій не забезпечує мінімізацію пошкоджень опор, із-за відсутності запобіжного пристрою. Задачею запропонованого винаходу є зміна конструкції пристрою для підвищення якості виконання технологічного процесу запресування у ґрунт опор з мінімізацією їх пошкоджень. Поставлена технічна задача вирішується тим, що у машині для встановлення виноградної шпалерної опори, з натискним поперечним брусом, з'єднаним з рамою і гідроциліндром, пресуючим механізмом, згідно з пропонованим рішенням, пресуючий механізм має телескопічний корпус з трьома пружинами, які розташовані на осі штока додавлюючого поршня у напрямку запресування опори на пресуючих плечах. Винахід ілюстрований кресленням (фіг. 1, фіг. 2, фіг. 3), На фіг. 1 зображено вид спереду машини для встановлення виноградної шпалерної опори. На фіг. 2 зображено механізм для установки виноградної шпалерної опори вид збоку в розрізі. На фіг. 3 зображено вид збоку упорної плити. Машина для встановлення виноградної шпалерної опори має раму 1, начеплену на трактор. На рамі 1 встановлено пресуючий робочий орган 2 у вигляді гідроциліндра, з'єднаного з натискнним поперечним брусом 3 та пресуючим механізмом 4. Пресуючий механізм 4 складається з телескопічного корпусу 5, пружин 6, 7, 8, штока 9, поршнів 10, 11. Поршень 10 має обмежувач 12, закритий кришкою 13, яка з'єднується за допомогою болта 14 з застосуванням гумової проставки 15. Поршень 11 з'єднується з упорною плитою 16 за допомогою пальця 17. Машина для встановлення виноградної шпалерної опори працює таким чином. Коли упорна плита 16 (фіг. 3) за допомогою гідравлічного циліндра починає вдавлювати опору, напруга на поршень 11 збільшиться і пружини 7 і 8 під зусиллям вдавлювання почнуть скорочуватися і плавно запресовувати опору в ґрунт. При зменшені напруги за рахунок дії пружини 6 та протидії пружин 7 і 8 створюється вібрація, що залежить від різниці твердості ґрунтів на різній глибині. За умови максимального опору ґрунту пружина 8 стиснеться і шток 9 підніме поршень 10. Відповідно при піднятті поршня 10 червоний обмежувач 4 сигналізує щодо перевищення навантаження. Ефективність процесу вдавлювання забезпечується за рахунок почергової зміни навантаження на пружинний механізм вдавлювання при встановленні виноградної шпалерної опори. Представлений агрегат за допомогою механізму зменшує навантаження на опору за рахунок вібраційної дії, що мінімізує їх пошкодження. Сукупність вищевказаних істотних ознак є необхідною і достатньою умовою для виконання технічної задачі, поставленої в основу винаходу в досягненні технічного результату, підвищення якості виконання процесу запресування у ґрунт виноградної шпалерної опори шляхом мінімізації її пошкоджень. 55 1 UA 101930 C2 ФОРМУЛА ВИНАХОДУ 5 Машина для встановлення виноградної шпалерної опори, що має натискний поперечний брус, з'єднаний з рамою і гідроциліндром, пресуючий механізм, яка відрізняється тим, що пресуючий механізм містить телескопічний корпус з трьома пружинами, які розташовані на осі штока додавлюючого поршня у напрямку запресування опори на пресуючих плечах. 3 UA 101930 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
