Пристрій для вимірювання параметрів ультразвукових коливань

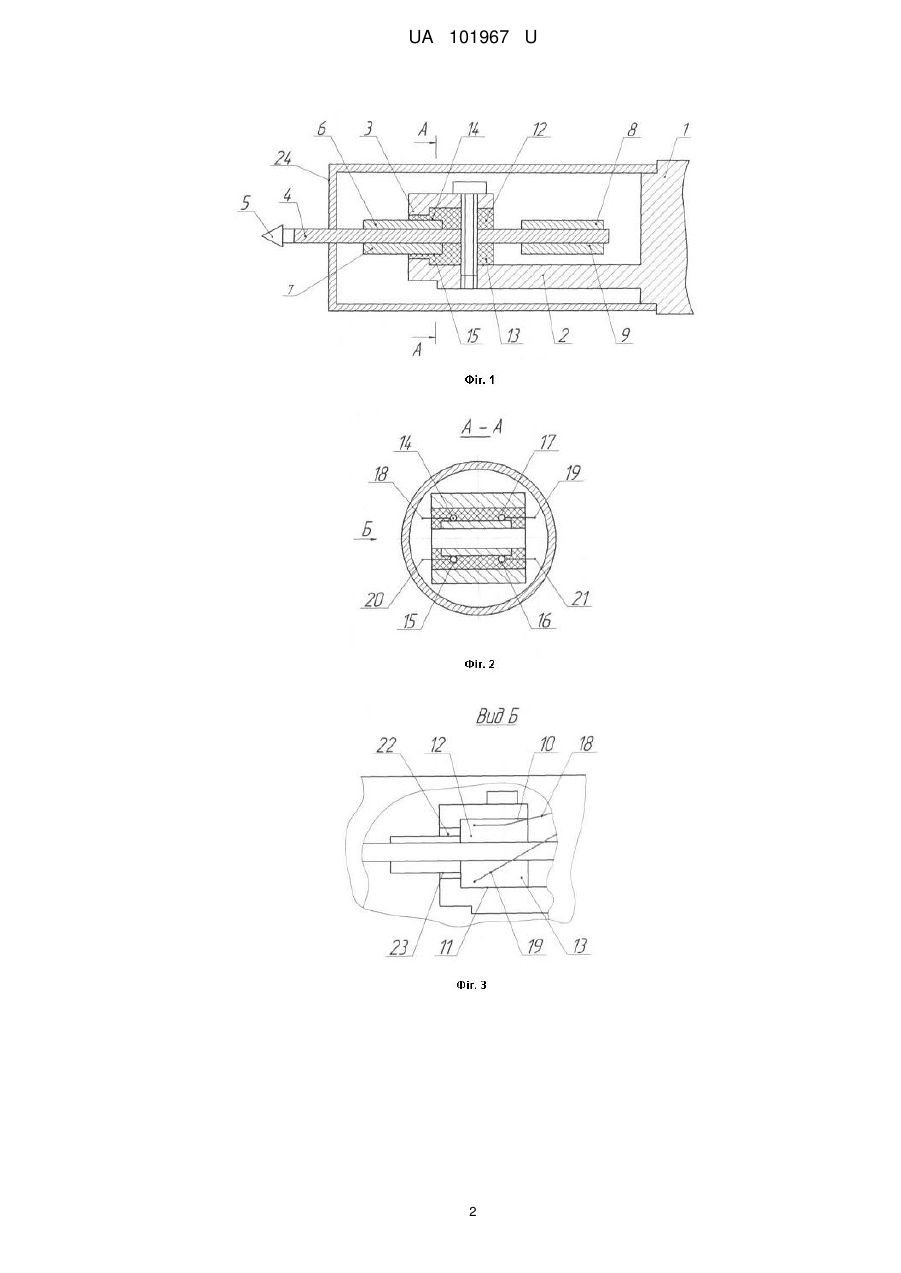

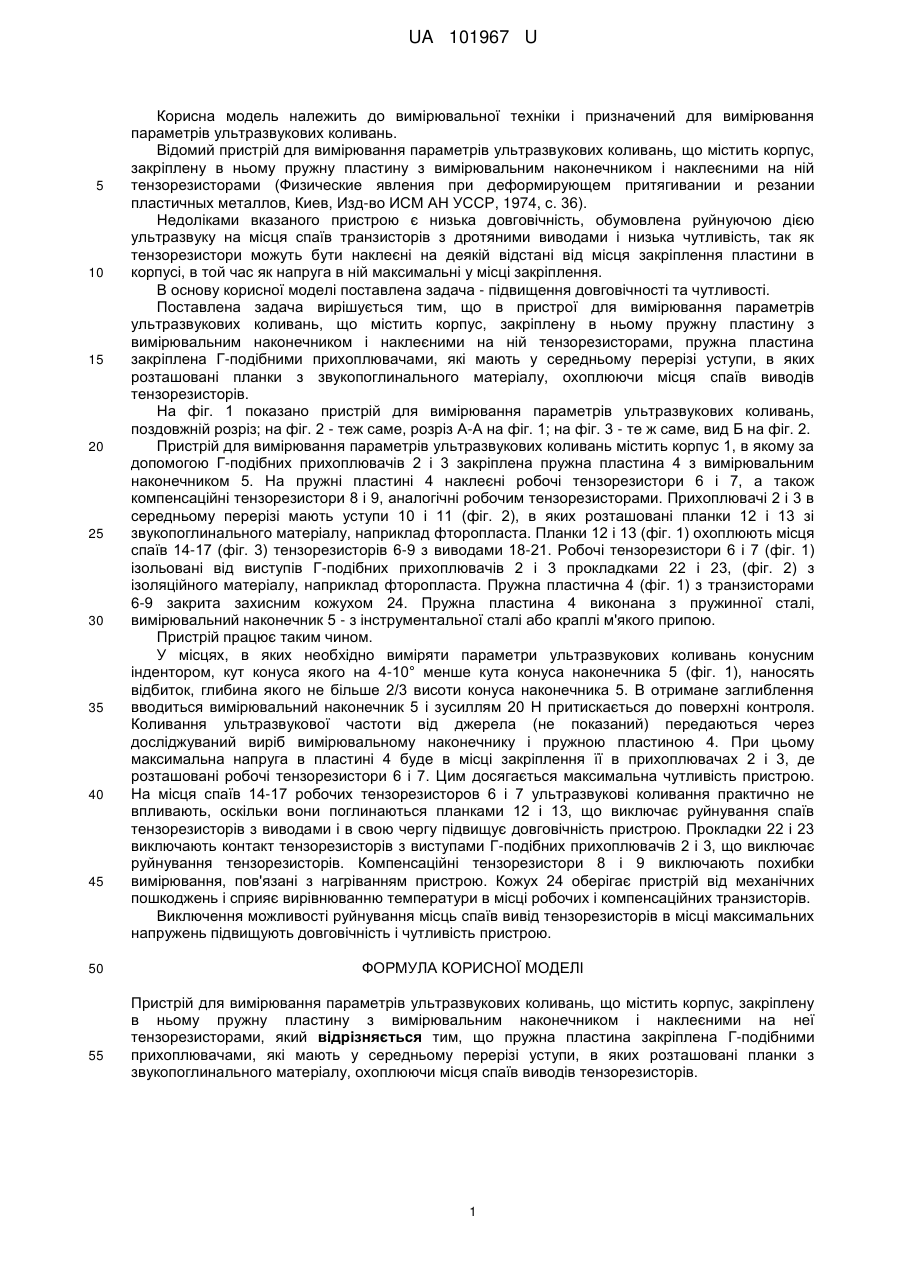

Реферат: UA 101967 U UA 101967 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки і призначений для вимірювання параметрів ультразвукових коливань. Відомий пристрій для вимірювання параметрів ультразвукових коливань, що містить корпус, закріплену в ньому пружну пластину з вимірювальним наконечником і наклеєними на ній тензорезисторами (Физические явления при деформирующем притягивании и резании пластичных металлов, Киев, Изд-во ИСМ АН УССР, 1974, с. 36). Недоліками вказаного пристрою є низька довговічність, обумовлена руйнуючою дією ультразвуку на місця спаїв транзисторів з дротяними виводами і низька чутливість, так як тензорезистори можуть бути наклеєні на деякій відстані від місця закріплення пластини в корпусі, в той час як напруга в ній максимальні у місці закріплення. В основу корисної моделі поставлена задача - підвищення довговічності та чутливості. Поставлена задача вирішується тим, що в пристрої для вимірювання параметрів ультразвукових коливань, що містить корпус, закріплену в ньому пружну пластину з вимірювальним наконечником і наклеєними на ній тензорезисторами, пружна пластина закріплена Г-подібними прихоплювачами, які мають у середньому перерізі уступи, в яких розташовані планки з звукопоглинального матеріалу, охоплюючи місця спаїв виводів тензорезисторів. На фіг. 1 показано пристрій для вимірювання параметрів ультразвукових коливань, поздовжній розріз; на фіг. 2 - теж саме, розріз А-А на фіг. 1; на фіг. 3 - те ж саме, вид Б на фіг. 2. Пристрій для вимірювання параметрів ультразвукових коливань містить корпус 1, в якому за допомогою Г-подібних прихоплювачів 2 і 3 закріплена пружна пластина 4 з вимірювальним наконечником 5. На пружні пластині 4 наклеєні робочі тензорезистори 6 і 7, а також компенсаційні тензорезистори 8 і 9, аналогічні робочим тензорезисторами. Прихоплювачі 2 і 3 в середньому перерізі мають уступи 10 і 11 (фіг. 2), в яких розташовані планки 12 і 13 зі звукопоглинального матеріалу, наприклад фторопласта. Планки 12 і 13 (фіг. 1) охоплюють місця спаїв 14-17 (фіг. 3) тензорезисторів 6-9 з виводами 18-21. Робочі тензорезистори 6 і 7 (фіг. 1) ізольовані від виступів Г-подібних прихоплювачів 2 і 3 прокладками 22 і 23, (фіг. 2) з ізоляційного матеріалу, наприклад фторопласта. Пружна пластична 4 (фіг. 1) з транзисторами 6-9 закрита захисним кожухом 24. Пружна пластина 4 виконана з пружинної сталі, вимірювальний наконечник 5 - з інструментальної сталі або краплі м'якого припою. Пристрій працює таким чином. У місцях, в яких необхідно виміряти параметри ультразвукових коливань конусним індентором, кут конуса якого на 4-10° менше кута конуса наконечника 5 (фіг. 1), наносять відбиток, глибина якого не більше 2/3 висоти конуса наконечника 5. В отримане заглиблення вводиться вимірювальний наконечник 5 і зусиллям 20 Н притискається до поверхні контроля. Коливання ультразвукової частоти від джерела (не показаний) передаються через досліджуваний виріб вимірювальному наконечнику і пружною пластиною 4. При цьому максимальна напруга в пластині 4 буде в місці закріплення її в прихоплювачах 2 і 3, де розташовані робочі тензорезистори 6 і 7. Цим досягається максимальна чутливість пристрою. На місця спаїв 14-17 робочих тензорезисторов 6 і 7 ультразвукові коливання практично не впливають, оскільки вони поглинаються планками 12 і 13, що виключає руйнування спаїв тензорезисторів з виводами і в свою чергу підвищує довговічність пристрою. Прокладки 22 і 23 виключають контакт тензорезисторів з виступами Г-подібних прихоплювачів 2 і 3, що виключає руйнування тензорезисторів. Компенсаційні тензорезистори 8 і 9 виключають похибки вимірювання, пов'язані з нагріванням пристрою. Кожух 24 оберігає пристрій від механічних пошкоджень і сприяє вирівнюванню температури в місці робочих і компенсаційних транзисторів. Виключення можливості руйнування місць спаїв вивід тензорезисторів в місці максимальних напружень підвищують довговічність і чутливість пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для вимірювання параметрів ультразвукових коливань, що містить корпус, закріплену в ньому пружну пластину з вимірювальним наконечником і наклеєними на неї тензорезисторами, який відрізняється тим, що пружна пластина закріплена Г-подібними прихоплювачами, які мають у середньому перерізі уступи, в яких розташовані планки з звукопоглинального матеріалу, охоплюючи місця спаїв виводів тензорезисторів. 1 UA 101967 U 2 UA 101967 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
