Керований дорожній знак

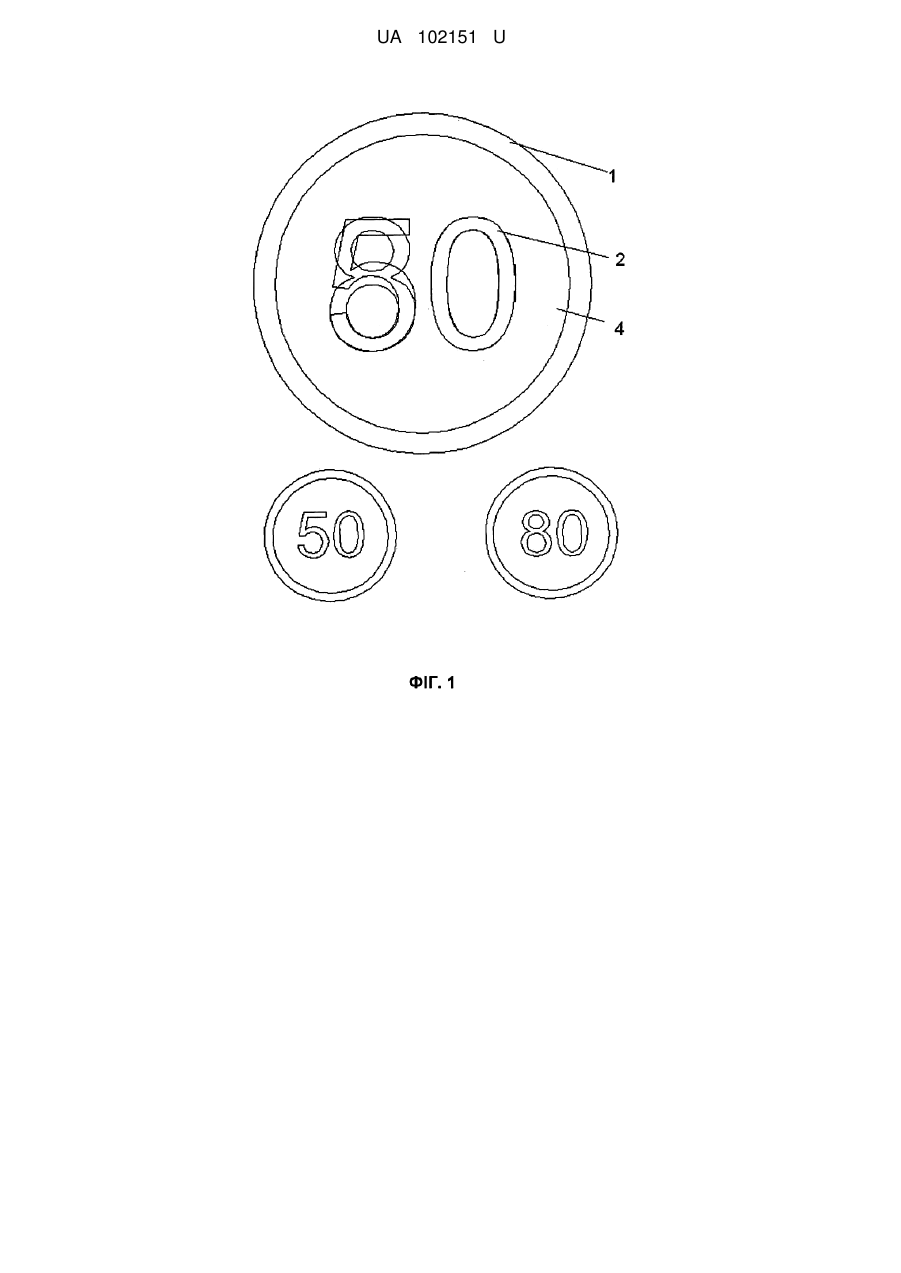

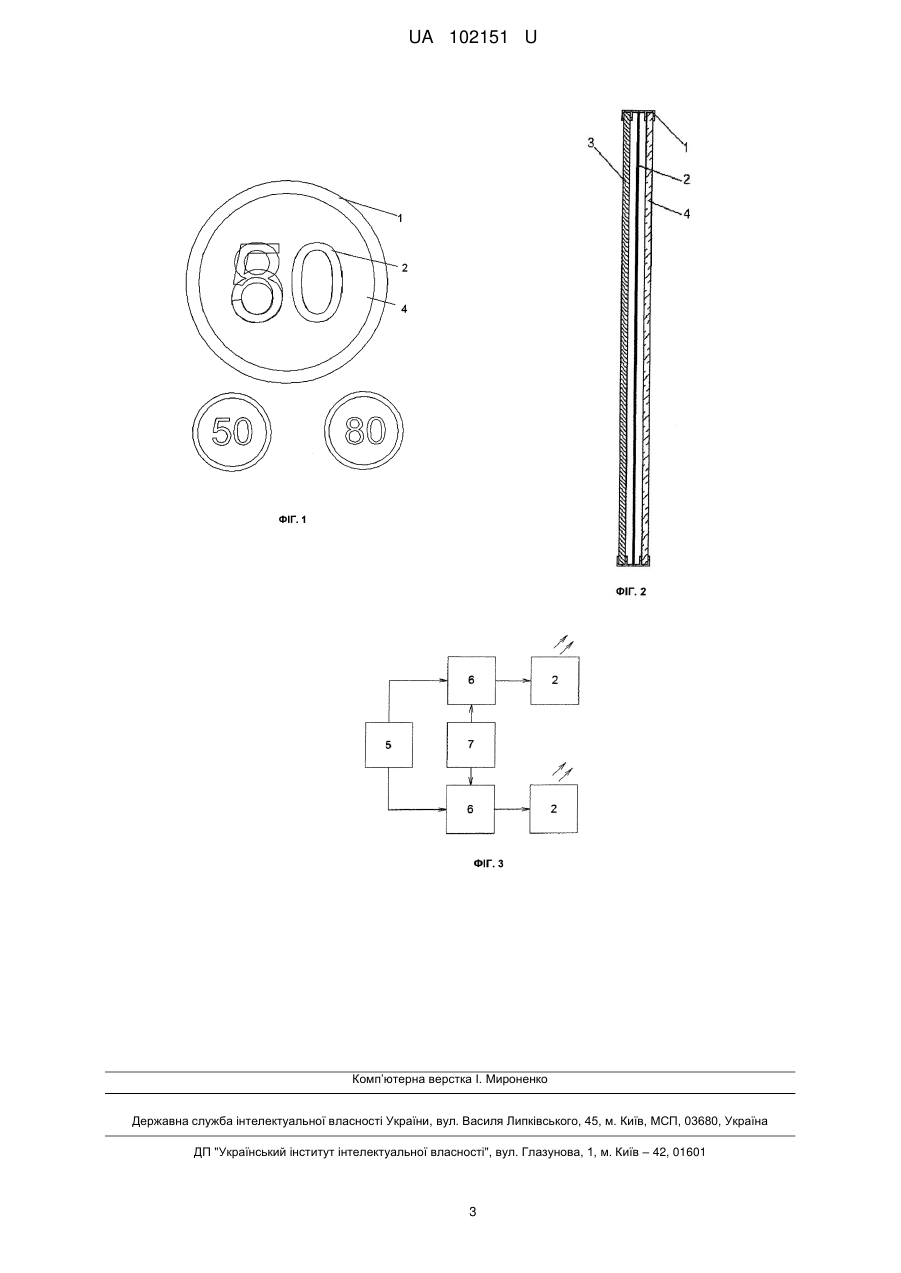

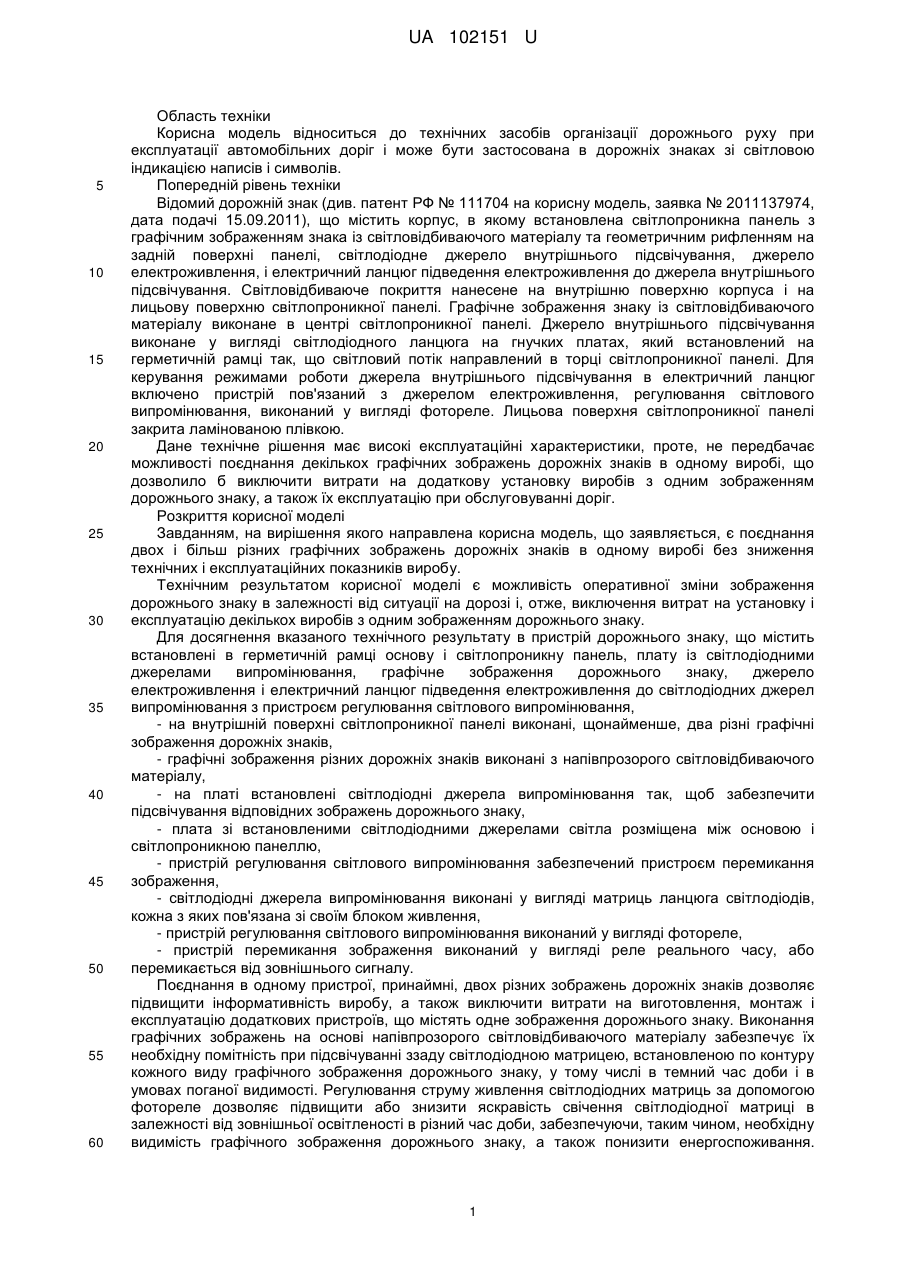

Реферат: Керований дорожній знак, що містить встановлені в герметичній рамці (1) основу (3), світлопроникну панель (4), на внутрішній поверхні якої розміщено щонайменше два різні графічні зображення дорожнього знака, виконаних з напівпрозорого світловідбивного матеріалу, плату з світлодіодними джерелами випромінювання (2), розміщену між основою (3) і світлопроникною панеллю (4), джерело електроживлення (6) і електричний ланцюг підведення електроживлення до світлодіодних джерел випромінювання (2) з пристроєм регулювання світлового випромінювання. При цьому світлодіодні джерела випромінювання (2) встановлені на платі так, що забезпечується підсвічування необхідного контуру зображення дорожнього знака. Пристрій регулювання світлового випромінювання забезпечено пристроєм перемикання зображень дорожнього знака. UA 102151 U (12) UA 102151 U UA 102151 U 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Корисна модель відноситься до технічних засобів організації дорожнього руху при експлуатації автомобільних доріг і може бути застосована в дорожніх знаках зі світловою індикацією написів і символів. Попередній рівень техніки Відомий дорожній знак (див. патент РФ № 111704 на корисну модель, заявка № 2011137974, дата подачі 15.09.2011), що містить корпус, в якому встановлена світлопроникна панель з графічним зображенням знака із світловідбиваючого матеріалу та геометричним рифленням на задній поверхні панелі, світлодіодне джерело внутрішнього підсвічування, джерело електроживлення, і електричний ланцюг підведення електроживлення до джерела внутрішнього підсвічування. Світловідбиваюче покриття нанесене на внутрішню поверхню корпуса і на лицьову поверхню світлопроникної панелі. Графічне зображення знаку із світловідбиваючого матеріалу виконане в центрі світлопроникної панелі. Джерело внутрішнього підсвічування виконане у вигляді світлодіодного ланцюга на гнучких платах, який встановлений на герметичній рамці так, що світловий потік направлений в торці світлопроникної панелі. Для керування режимами роботи джерела внутрішнього підсвічування в електричний ланцюг включено пристрій пов'язаний з джерелом електроживлення, регулювання світлового випромінювання, виконаний у вигляді фотореле. Лицьова поверхня світлопроникної панелі закрита ламінованою плівкою. Дане технічне рішення має високі експлуатаційні характеристики, проте, не передбачає можливості поєднання декількох графічних зображень дорожніх знаків в одному виробі, що дозволило б виключити витрати на додаткову установку виробів з одним зображенням дорожнього знаку, а також їх експлуатацію при обслуговуванні доріг. Розкриття корисної моделі Завданням, на вирішення якого направлена корисна модель, що заявляється, є поєднання двох і більш різних графічних зображень дорожніх знаків в одному виробі без зниження технічних і експлуатаційних показників виробу. Технічним результатом корисної моделі є можливість оперативної зміни зображення дорожнього знаку в залежності від ситуації на дорозі і, отже, виключення витрат на установку і експлуатацію декількох виробів з одним зображенням дорожнього знаку. Для досягнення вказаного технічного результату в пристрій дорожнього знаку, що містить встановлені в герметичній рамці основу і світлопроникну панель, плату із світлодіодними джерелами випромінювання, графічне зображення дорожнього знаку, джерело електроживлення і електричний ланцюг підведення електроживлення до світлодіодних джерел випромінювання з пристроєм регулювання світлового випромінювання, - на внутрішній поверхні світлопроникної панелі виконані, щонайменше, два різні графічні зображення дорожніх знаків, - графічні зображення різних дорожніх знаків виконані з напівпрозорого світловідбиваючого матеріалу, - на платі встановлені світлодіодні джерела випромінювання так, щоб забезпечити підсвічування відповідних зображень дорожнього знаку, - плата зі встановленими світлодіодними джерелами світла розміщена між основою і світлопроникною панеллю, - пристрій регулювання світлового випромінювання забезпечений пристроєм перемикання зображення, - світлодіодні джерела випромінювання виконані у вигляді матриць ланцюга світлодіодів, кожна з яких пов'язана зі своїм блоком живлення, - пристрій регулювання світлового випромінювання виконаний у вигляді фотореле, - пристрій перемикання зображення виконаний у вигляді реле реального часу, або перемикається від зовнішнього сигналу. Поєднання в одному пристрої, принаймні, двох різних зображень дорожніх знаків дозволяє підвищити інформативність виробу, а також виключити витрати на виготовлення, монтаж і експлуатацію додаткових пристроїв, що містять одне зображення дорожнього знаку. Виконання графічних зображень на основі напівпрозорого світловідбиваючого матеріалу забезпечує їх необхідну помітність при підсвічуванні ззаду світлодіодною матрицею, встановленою по контуру кожного виду графічного зображення дорожнього знаку, у тому числі в темний час доби і в умовах поганої видимості. Регулювання струму живлення світлодіодних матриць за допомогою фотореле дозволяє підвищити або знизити яскравість свічення світлодіодної матриці в залежності від зовнішньої освітленості в різний час доби, забезпечуючи, таким чином, необхідну видимість графічного зображення дорожнього знаку, а також понизити енергоспоживання. 1 UA 102151 U 5 10 15 20 25 30 35 Пристрій перемикання зображення, виконаний на основі реле реального часу, або з можливістю керування від зовнішнього сигналу, наприклад, за допомогою радіопульта, дозволяє оперативно міняти зображення дорожнього знаку в залежності від ситуації на дорозі. Короткий опис креслень Суть запропонованого технічного рішення пояснюється кресленнями, де - на фіг. 1 зображений вигляд спереду дорожнього знаку з двома різними графічними зображеннями; - на фіг. 2 - вигляд збоку дорожнього знаку; - на фіг. З - електрична блок-схема дорожнього знаку. Варіант здійснення винаходу В якості практичного застосування, наведений дорожній знак, що містить два різні графічні зображення, наприклад, дозволеної швидкості руху із значеннями 50 і 80 (фіг.1), що містить герметичну рамку 1 (фіг. 1, 2), з встановленою в ній світлопроникною панеллю 4, виконаною з удароміцного матеріалу -полікарбонату, і металевою основою 3. Між основою 3 і світлопроникною панеллю 4, встановлена плата 2. На платі 2, відповідно до нанесених зображень дозволеної швидкості 50 і 80 встановлені світлодіоди (умовно не показані), які об'єднані в світлодіодні матриці. Кожна світлодіодна матриця, яка утворена на платі цифри 50 і 80, сполучена через електричний ланцюг зі своїм джерелом електроживлення 6. До кожного з джерел електроживлення 6 підключено фотореле 5, яке регулює яскравість свічення дорожнього знаку шляхом зміни струму живлення в залежності від загальної освітленості на місцевості, і реле 7, реального часу, яке в задані проміжки часу перемикає графічні зображення дорожніх знаків: 50 на 80 і навпаки 80 на 50. Можливе дистанційне перемикання графічних зображень дорожнього знаку за допомогою встановленого в електричний ланцюг радіомодему, керованого з пульта управління. Пристрій працює таким чином. При включенні дорожнього знаку підсвічування графічного зображення, наприклад, 50, здійснюється цілодобово, при цьому яскравість свічення світлодіодного підсвічування регулюється за допомогою фотореле 5: у світлий час доби збільшуючи яскравість свічення світлодіодів, а в темний час -зменшуючи. Перемикання графічного зображення на 80, виконується через задані проміжки часу за допомогою реле 7, реального часу. Таким чином, запропоноване компонувальне рішення дозволяє розміщувати в одному виробі два або більше графічних зображення дорожніх знаків, підвищуючи його інформативні можливості і забезпечуючи нормативні технічні показники (характеристики) за різних умов експлуатації. Такий виріб є економічним, зручним в експлуатації і має підвищений термін служби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Керований дорожній знак, що містить встановлені в герметичній рамці основу, світлопроникну панель з графічним зображенням знака з світловідбивного матеріалу, плату з світлодіодними джерелами випромінювання, джерело електроживлення і електричний ланцюг підведення електроживлення до світлодіодних джерел випромінювання з пристроєм регулювання світлового випромінювання, який відрізняється тим, що на внутрішній поверхні світлопроникної панелі розміщено щонайменше два різні графічні зображення дорожнього знака, при цьому плата з світлодіодними джерелами випромінювання розташована між основою і світлопроникною панеллю, а світлодіодні джерела випромінювання встановлені на платі так, що забезпечується підсвічування необхідного контура зображення дорожнього знака, крім того, пристрій регулювання світлового випромінювання забезпечений пристроєм перемикання зображень дорожнього знака. 2. Дорожній знак за п. 1, який відрізняється тим, що світлодіодні джерела випромінювання виконані у вигляді світлодіодних матриць, кожна з яких пов'язана з своїм блоком живлення. 3. Дорожній знак за п. 1, який відрізняється тим, що пристрій регулювання світлового випромінювання виконаний у вигляді фотореле. 4. Дорожній знак за п. 1, який відрізняється тим, що пристрій перемикання зображень дорожнього знака виконаний у вигляді реле реального часу або з можливістю керування від зовнішнього сигналу, наприклад радіопульта. 5. Дорожній знак за п. 2, який відрізняється тим, що до кожного з джерел електроживлення підключений пристрій регулювання світлового випромінювання. 2 UA 102151 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
