Спосіб зшивання документів

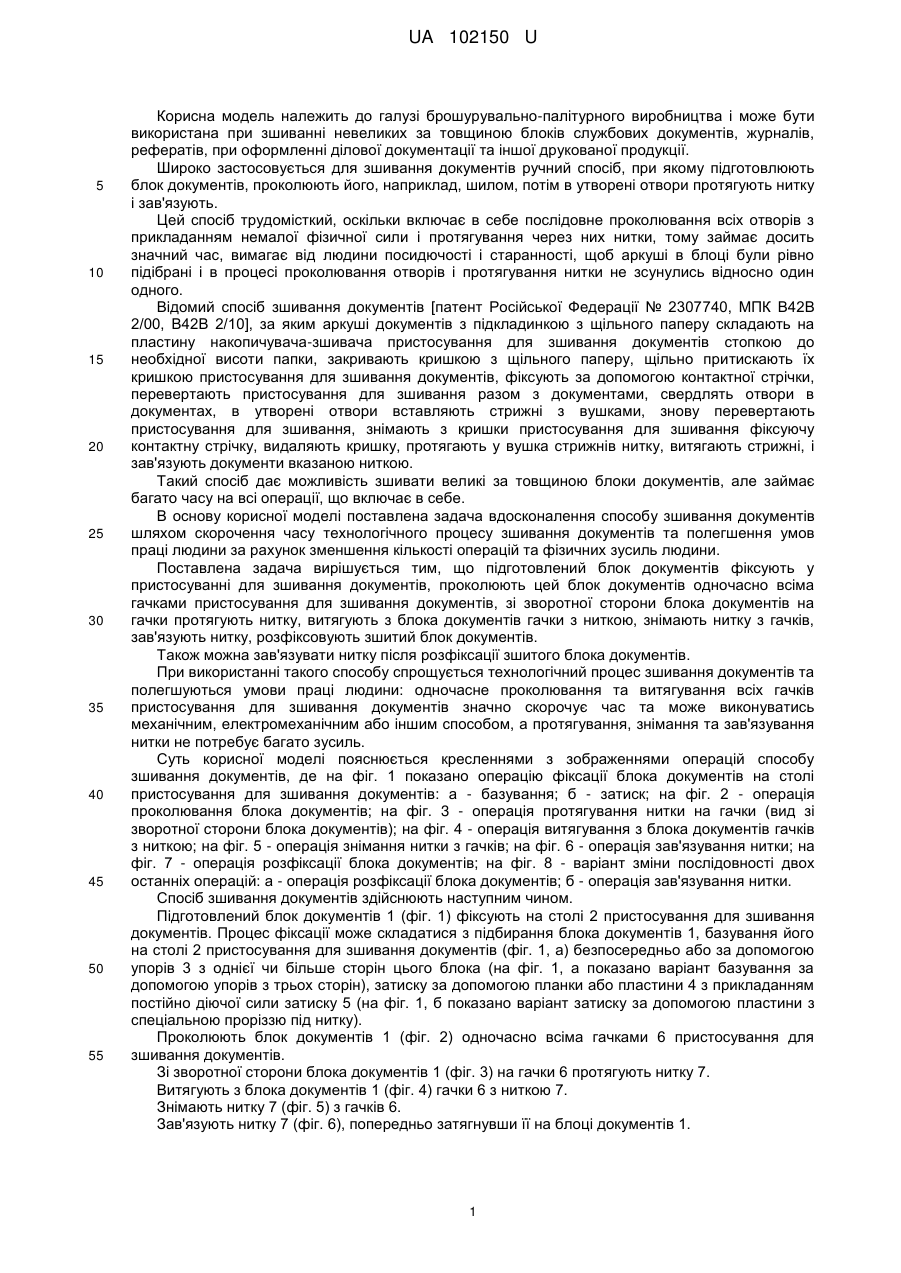

Реферат: UA 102150 U UA 102150 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі брошурувально-палітурного виробництва і може бути використана при зшиванні невеликих за товщиною блоків службових документів, журналів, рефератів, при оформленні ділової документації та іншої друкованої продукції. Широко застосовується для зшивання документів ручний спосіб, при якому підготовлюють блок документів, проколюють його, наприклад, шилом, потім в утворені отвори протягують нитку і зав'язують. Цей спосіб трудомісткий, оскільки включає в себе послідовне проколювання всіх отворів з прикладанням немалої фізичної сили і протягування через них нитки, тому займає досить значний час, вимагає від людини посидючості і старанності, щоб аркуші в блоці були рівно підібрані і в процесі проколювання отворів і протягування нитки не зсунулись відносно один одного. Відомий спосіб зшивання документів [патент Російської Федерації № 2307740, МПК В42В 2/00, В42В 2/10], за яким аркуші документів з підкладинкою з щільного паперу складають на пластину накопичувача-зшивача пристосування для зшивання документів стопкою до необхідної висоти папки, закривають кришкою з щільного паперу, щільно притискають їх кришкою пристосування для зшивання документів, фіксують за допомогою контактної стрічки, перевертають пристосування для зшивання разом з документами, свердлять отвори в документах, в утворені отвори вставляють стрижні з вушками, знову перевертають пристосування для зшивання, знімають з кришки пристосування для зшивання фіксуючу контактну стрічку, видаляють кришку, протягають у вушка стрижнів нитку, витягають стрижні, і зав'язують документи вказаною ниткою. Такий спосіб дає можливість зшивати великі за товщиною блоки документів, але займає багато часу на всі операції, що включає в себе. В основу корисної моделі поставлена задача вдосконалення способу зшивання документів шляхом скорочення часу технологічного процесу зшивання документів та полегшення умов праці людини за рахунок зменшення кількості операцій та фізичних зусиль людини. Поставлена задача вирішується тим, що підготовлений блок документів фіксують у пристосуванні для зшивання документів, проколюють цей блок документів одночасно всіма гачками пристосування для зшивання документів, зі зворотної сторони блока документів на гачки протягують нитку, витягують з блока документів гачки з ниткою, знімають нитку з гачків, зав'язують нитку, розфіксовують зшитий блок документів. Також можна зав'язувати нитку після розфіксації зшитого блока документів. При використанні такого способу спрощується технологічний процес зшивання документів та полегшуються умови праці людини: одночасне проколювання та витягування всіх гачків пристосування для зшивання документів значно скорочує час та може виконуватись механічним, електромеханічним або іншим способом, а протягування, знімання та зав'язування нитки не потребує багато зусиль. Суть корисної моделі пояснюється кресленнями з зображеннями операцій способу зшивання документів, де на фіг. 1 показано операцію фіксації блока документів на столі пристосування для зшивання документів: а - базування; б - затиск; на фіг. 2 - операція проколювання блока документів; на фіг. 3 - операція протягування нитки на гачки (вид зі зворотної сторони блока документів); на фіг. 4 - операція витягування з блока документів гачків з ниткою; на фіг. 5 - операція знімання нитки з гачків; на фіг. 6 - операція зав'язування нитки; на фіг. 7 - операція розфіксації блока документів; на фіг. 8 - варіант зміни послідовності двох останніх операцій: а - операція розфіксації блока документів; б - операція зав'язування нитки. Спосіб зшивання документів здійснюють наступним чином. Підготовлений блок документів 1 (фіг. 1) фіксують на столі 2 пристосування для зшивання документів. Процес фіксації може складатися з підбирання блока документів 1, базування його на столі 2 пристосування для зшивання документів (фіг. 1, а) безпосередньо або за допомогою упорів 3 з однієї чи більше сторін цього блока (на фіг. 1, а показано варіант базування за допомогою упорів з трьох сторін), затиску за допомогою планки або пластини 4 з прикладанням постійно діючої сили затиску 5 (на фіг. 1, б показано варіант затиску за допомогою пластини з спеціальною проріззю під нитку). Проколюють блок документів 1 (фіг. 2) одночасно всіма гачками 6 пристосування для зшивання документів. Зі зворотної сторони блока документів 1 (фіг. 3) на гачки 6 протягують нитку 7. Витягують з блока документів 1 (фіг. 4) гачки 6 зниткою 7. Знімають нитку 7 (фіг. 5) з гачків 6. Зав'язують нитку 7 (фіг. 6), попередньо затягнувши її на блоці документів 1. 1 UA 102150 U 5 10 15 20 Розфіксовують зшитий блок документів 1 (фіг. 7), знімаючи силу затиску та планку або пластину 4. Останні дві операції можуть бути поміняні місцями (фіг. 8). Спочатку розфіксовують блок документів 1 (фіг. 8, а), а потім зав'язують нитку 7 (фіг. 8, б), попередньо затягнувши її. Даний спосіб дає можливість такі операції, як підготовка блока документів і зав'язування нитки, виконувати не в пристосуванні для зшивання документів, а окремо від нього окремими людьми. Крім того, одночасне проколювання та витягування всіх гачків пристосування для підшивання документів значно скорочу час на операції та може виконуватись механічним, електромеханічним або іншим способом. Все це значно скоротить загальний час зшивання всієї кількості блоків документів та полегшить умови праці людини. Запропонований спосіб було апробовано при зшиванні особових справ студентів в приймальній комісії механіко-машинобудівного інституту Національного технічного університету України "Київський політехнічний інститут" в серпні 2014 року. Цей спосіб полегшив умови праці співробітників (зменшив фізичне та психологічне навантаження) та підвищив продуктивність процесу зшивання документів в три рази: триста особових справ студентів було зшито не за три робочі дні, а за один. Запропонований спосіб зшивання документів доцільно використовувати при зшиванні невеликих за товщиною блоків службових документів, журналів, рефератів, при оформленні ділової документації та іншої друкованої продукції в усіх державних і недержавних установах в умовах дрібно-, середньо- та багатосерійного зшивання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Спосіб зшивання документів, що включає підготовку блока документів та зшивання, який відрізняється тим, що підготовлений блок документів фіксують у пристосуванні для зшивання документів, проколюють цей блок документів одночасно всіма гачками пристосування для зшивання документів, зі зворотної сторони блока документів на гачки протягують нитку, витягують з блока документів гачки з ниткою, знімають нитку з гачків, зав'язують нитку, розфіксовують зшитий блок документів. 2. Спосіб за п. 1, який відрізняється тим, що нитку зав'язують до або після розфіксації зшитого блока документів. 2 UA 102150 U 3 UA 102150 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
