Дорожній знак

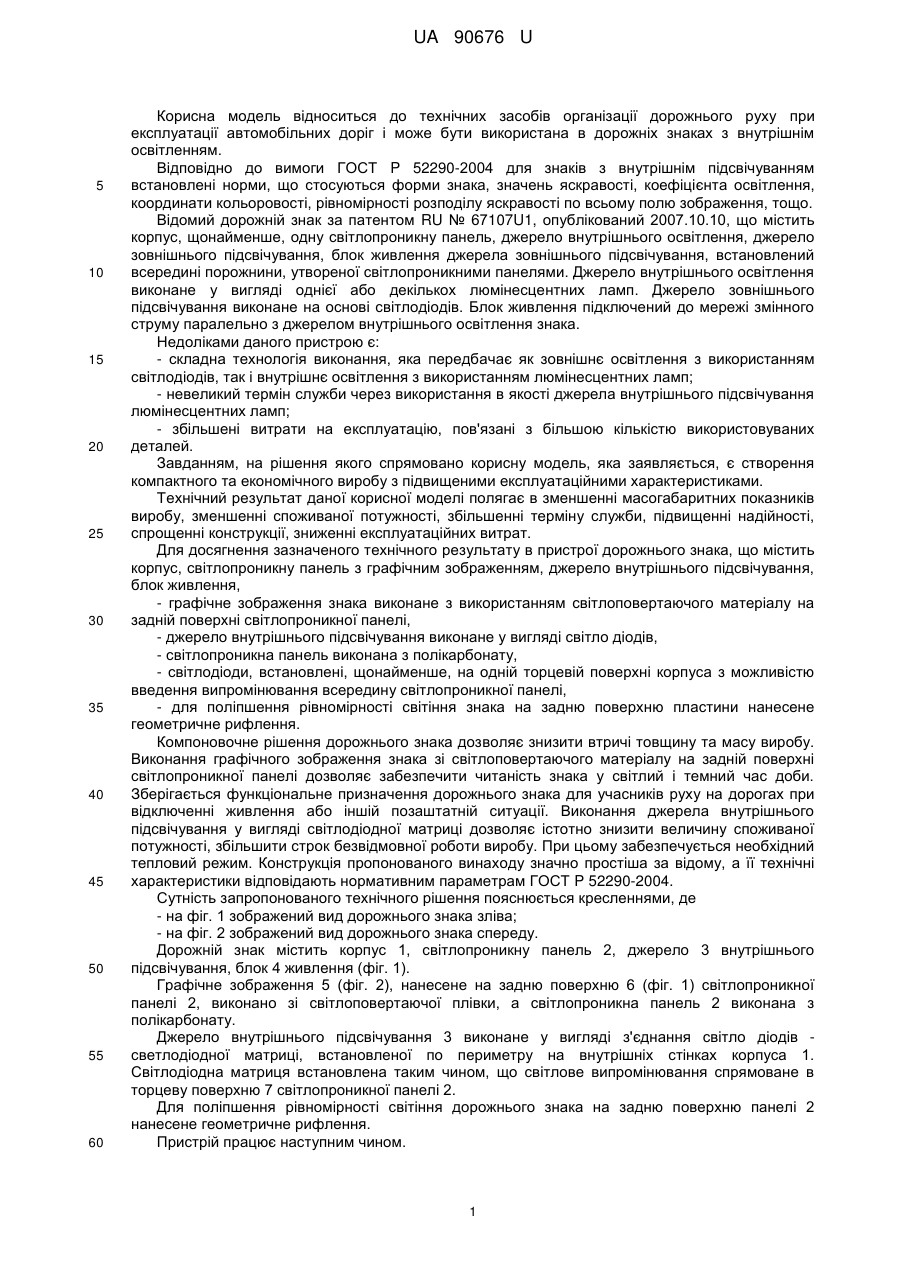

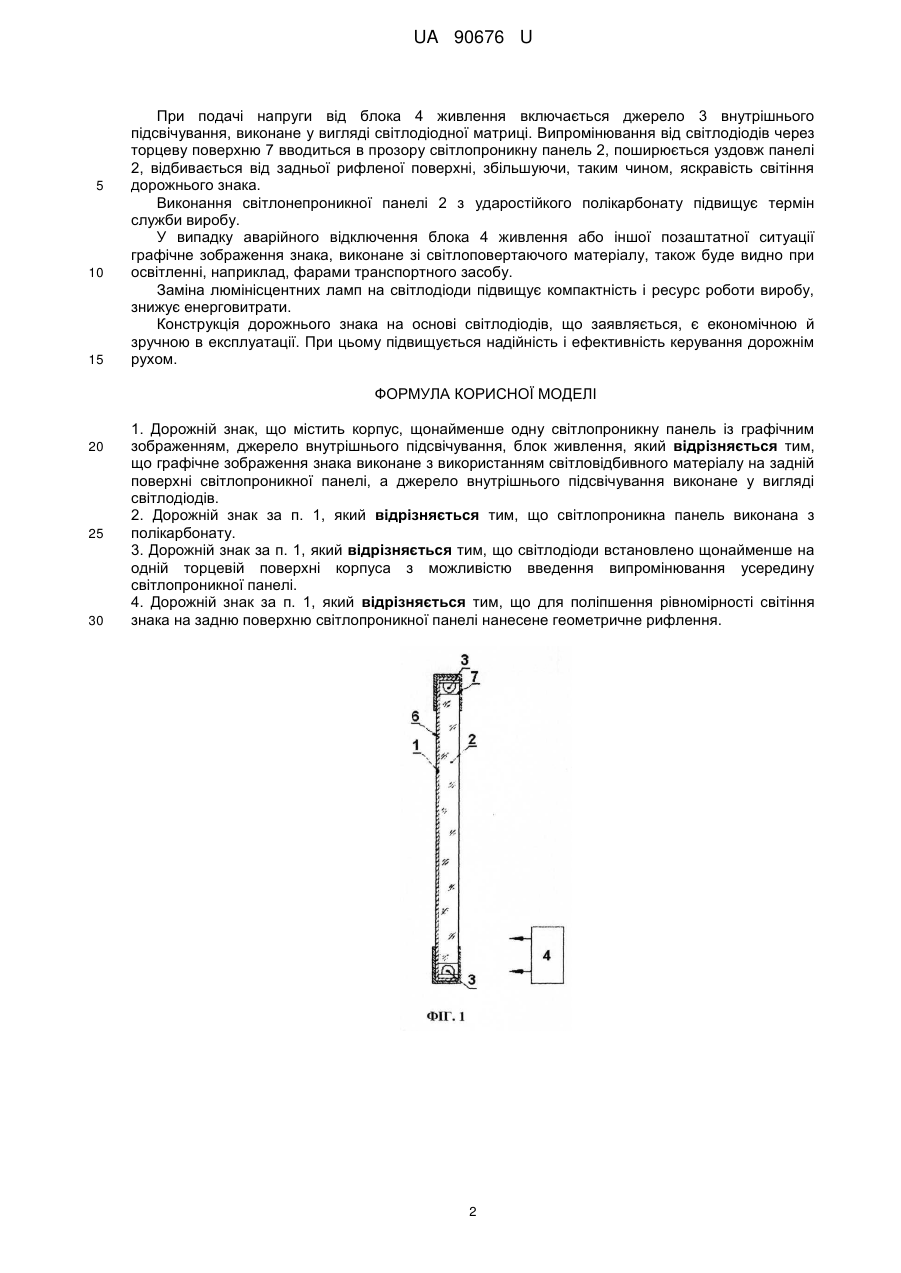

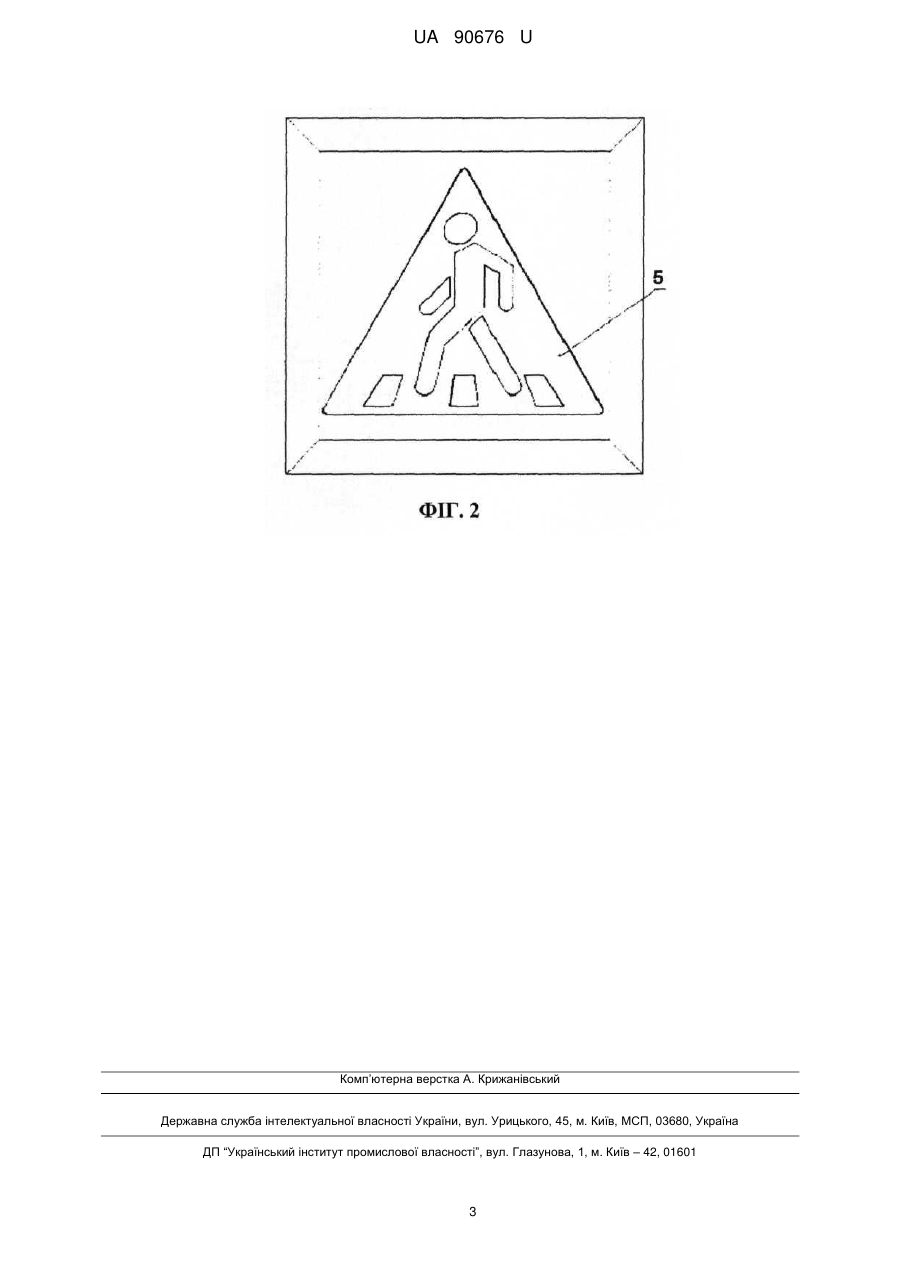

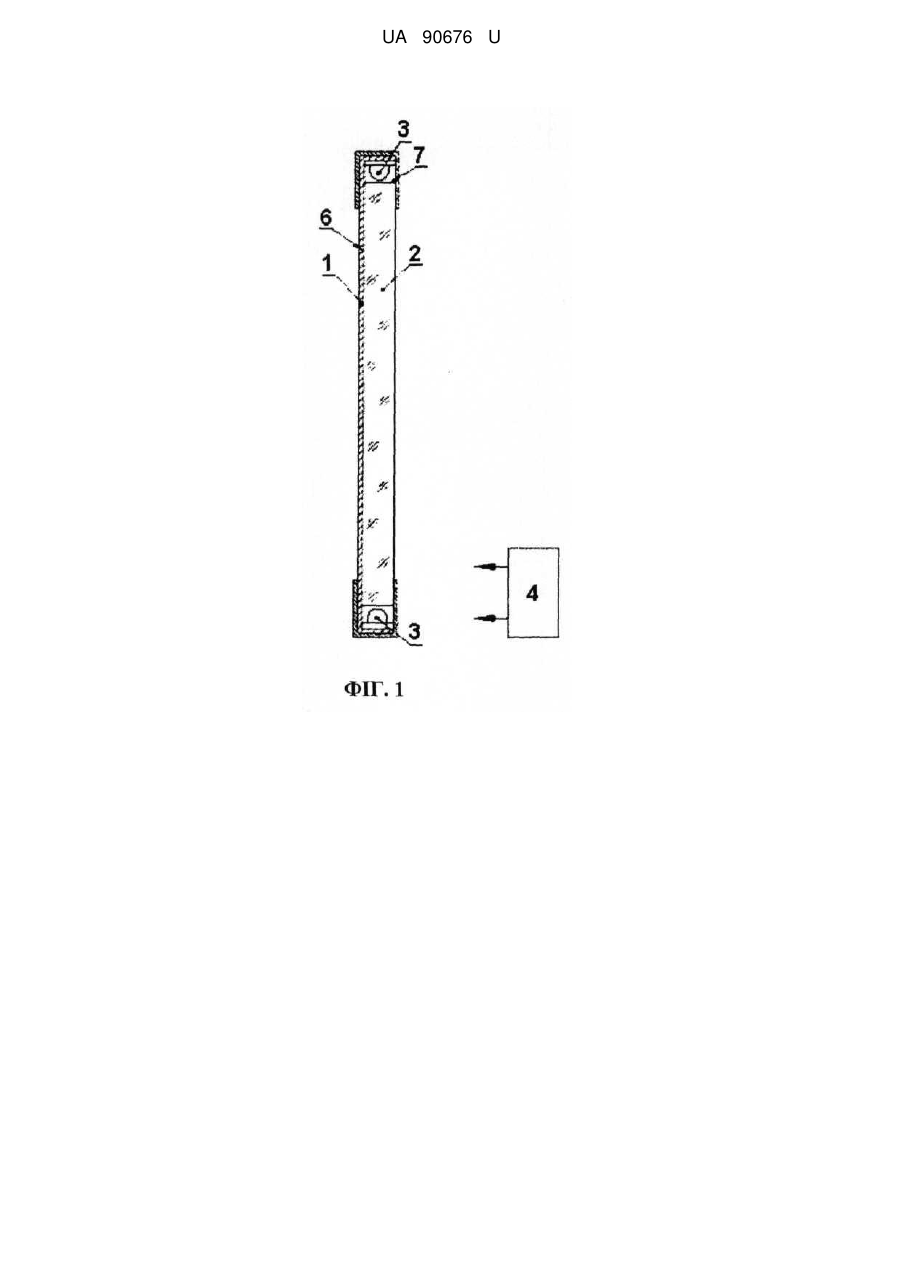

Реферат: Дорожній знак, що містить корпус, щонайменше одну світлопроникну панель із графічним зображенням, джерело внутрішнього підсвічування, блок живлення, причому графічне зображення знака виконане з використанням світловідбивного матеріалу на задній поверхні світлопроникної панелі, а джерело внутрішнього підсвічування виконане у вигляді світлодіодів. UA 90676 U (12) UA 90676 U UA 90676 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель відноситься до технічних засобів організації дорожнього руху при експлуатації автомобільних доріг і може бути використана в дорожніх знаках з внутрішнім освітленням. Відповідно до вимоги ГОСТ P 52290-2004 для знаків з внутрішнім підсвічуванням встановлені норми, що стосуються форми знака, значень яскравості, коефіцієнта освітлення, координати кольоровості, рівномірності розподілу яскравості по всьому полю зображення, тощо. Відомий дорожній знак за патентом RU № 67107U1, опублікований 2007.10.10, що містить корпус, щонайменше, одну світлопроникну панель, джерело внутрішнього освітлення, джерело зовнішнього підсвічування, блок живлення джерела зовнішнього підсвічування, встановлений всередині порожнини, утвореної світлопроникними панелями. Джерело внутрішнього освітлення виконане у вигляді однієї або декількох люмінесцентних ламп. Джерело зовнішнього підсвічування виконане на основі світлодіодів. Блок живлення підключений до мережі змінного струму паралельно з джерелом внутрішнього освітлення знака. Недоліками даного пристрою є: - складна технологія виконання, яка передбачає як зовнішнє освітлення з використанням світлодіодів, так і внутрішнє освітлення з використанням люмінесцентних ламп; - невеликий термін служби через використання в якості джерела внутрішнього підсвічування люмінесцентних ламп; - збільшені витрати на експлуатацію, пов'язані з більшою кількістю використовуваних деталей. Завданням, на рішення якого спрямовано корисну модель, яка заявляється, є створення компактного та економічного виробу з підвищеними експлуатаційними характеристиками. Технічний результат даної корисної моделі полягає в зменшенні масогабаритних показників виробу, зменшенні споживаної потужності, збільшенні терміну служби, підвищенні надійності, спрощенні конструкції, зниженні експлуатаційних витрат. Для досягнення зазначеного технічного результату в пристрої дорожнього знака, що містить корпус, світлопроникну панель з графічним зображенням, джерело внутрішнього підсвічування, блок живлення, - графічне зображення знака виконане з використанням світлоповертаючого матеріалу на задній поверхні світлопроникної панелі, - джерело внутрішнього підсвічування виконане у вигляді світло діодів, - світлопроникна панель виконана з полікарбонату, - світлодіоди, встановлені, щонайменше, на одній торцевій поверхні корпуса з можливістю введення випромінювання всередину світлопроникної панелі, - для поліпшення рівномірності світіння знака на задню поверхню пластини нанесене геометричне рифлення. Компоновочне рішення дорожнього знака дозволяє знизити втричі товщину та масу виробу. Виконання графічного зображення знака зі світлоповертаючого матеріалу на задній поверхні світлопроникної панелі дозволяє забезпечити читаність знака у світлий і темний час доби. Зберігається функціональне призначення дорожнього знака для учасників руху на дорогах при відключенні живлення або іншій позаштатній ситуації. Виконання джерела внутрішнього підсвічування у вигляді світлодіодної матриці дозволяє істотно знизити величину споживаної потужності, збільшити строк безвідмовної роботи виробу. При цьому забезпечується необхідний тепловий режим. Конструкція пропонованого винаходу значно простіша за відому, а її технічні характеристики відповідають нормативним параметрам ГОСТ P 52290-2004. Сутність запропонованого технічного рішення пояснюється кресленнями, де - на фіг. 1 зображений вид дорожнього знака зліва; - на фіг. 2 зображений вид дорожнього знака спереду. Дорожній знак містить корпус 1, світлопроникну панель 2, джерело 3 внутрішнього підсвічування, блок 4 живлення (фіг. 1). Графічне зображення 5 (фіг. 2), нанесене на задню поверхню 6 (фіг. 1) світлопроникної панелі 2, виконано зі світлоповертаючої плівки, а світлопроникна панель 2 виконана з полікарбонату. Джерело внутрішнього підсвічування 3 виконане у вигляді з'єднання світло діодів светлодіодної матриці, встановленої по периметру на внутрішніх стінках корпуса 1. Світлодіодна матриця встановлена таким чином, що світлове випромінювання спрямоване в торцеву поверхню 7 світлопроникної панелі 2. Для поліпшення рівномірності світіння дорожнього знака на задню поверхню панелі 2 нанесене геометричне рифлення. Пристрій працює наступним чином. 1 UA 90676 U 5 10 15 При подачі напруги від блока 4 живлення включається джерело 3 внутрішнього підсвічування, виконане у вигляді світлодіодної матриці. Випромінювання від світлодіодів через торцеву поверхню 7 вводиться в прозору світлопроникну панель 2, поширюється уздовж панелі 2, відбивається від задньої рифленої поверхні, збільшуючи, таким чином, яскравість світіння дорожнього знака. Виконання світлонепроникної панелі 2 з ударостійкого полікарбонату підвищує термін служби виробу. У випадку аварійного відключення блока 4 живлення або іншої позаштатної ситуації графічне зображення знака, виконане зі світлоповертаючого матеріалу, також буде видно при освітленні, наприклад, фарами транспортного засобу. Заміна люмінісцентних ламп на світлодіоди підвищує компактність і ресурс роботи виробу, знижує енерговитрати. Конструкція дорожнього знака на основі світлодіодів, що заявляється, є економічною й зручною в експлуатації. При цьому підвищується надійність і ефективність керування дорожнім рухом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Дорожній знак, що містить корпус, щонайменше одну світлопроникну панель із графічним зображенням, джерело внутрішнього підсвічування, блок живлення, який відрізняється тим, що графічне зображення знака виконане з використанням світловідбивного матеріалу на задній поверхні світлопроникної панелі, а джерело внутрішнього підсвічування виконане у вигляді світлодіодів. 2. Дорожній знак за п. 1, який відрізняється тим, що світлопроникна панель виконана з полікарбонату. 3. Дорожній знак за п. 1, який відрізняється тим, що світлодіоди встановлено щонайменше на одній торцевій поверхні корпуса з можливістю введення випромінювання усередину світлопроникної панелі. 4. Дорожній знак за п. 1, який відрізняється тим, що для поліпшення рівномірності світіння знака на задню поверхню світлопроникної панелі нанесене геометричне рифлення. 2 UA 90676 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
