Пристрій для ловлі риби “вертоліт”

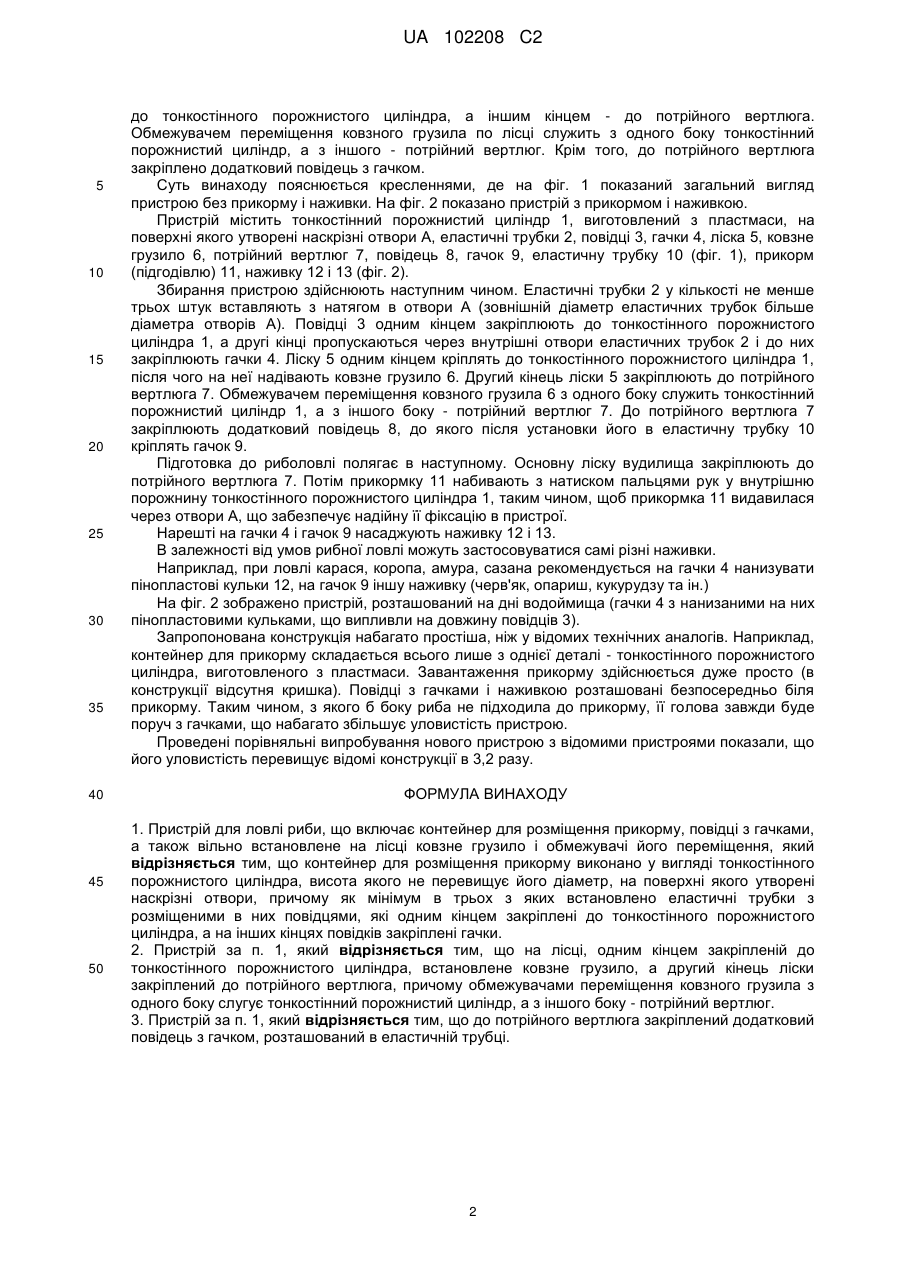

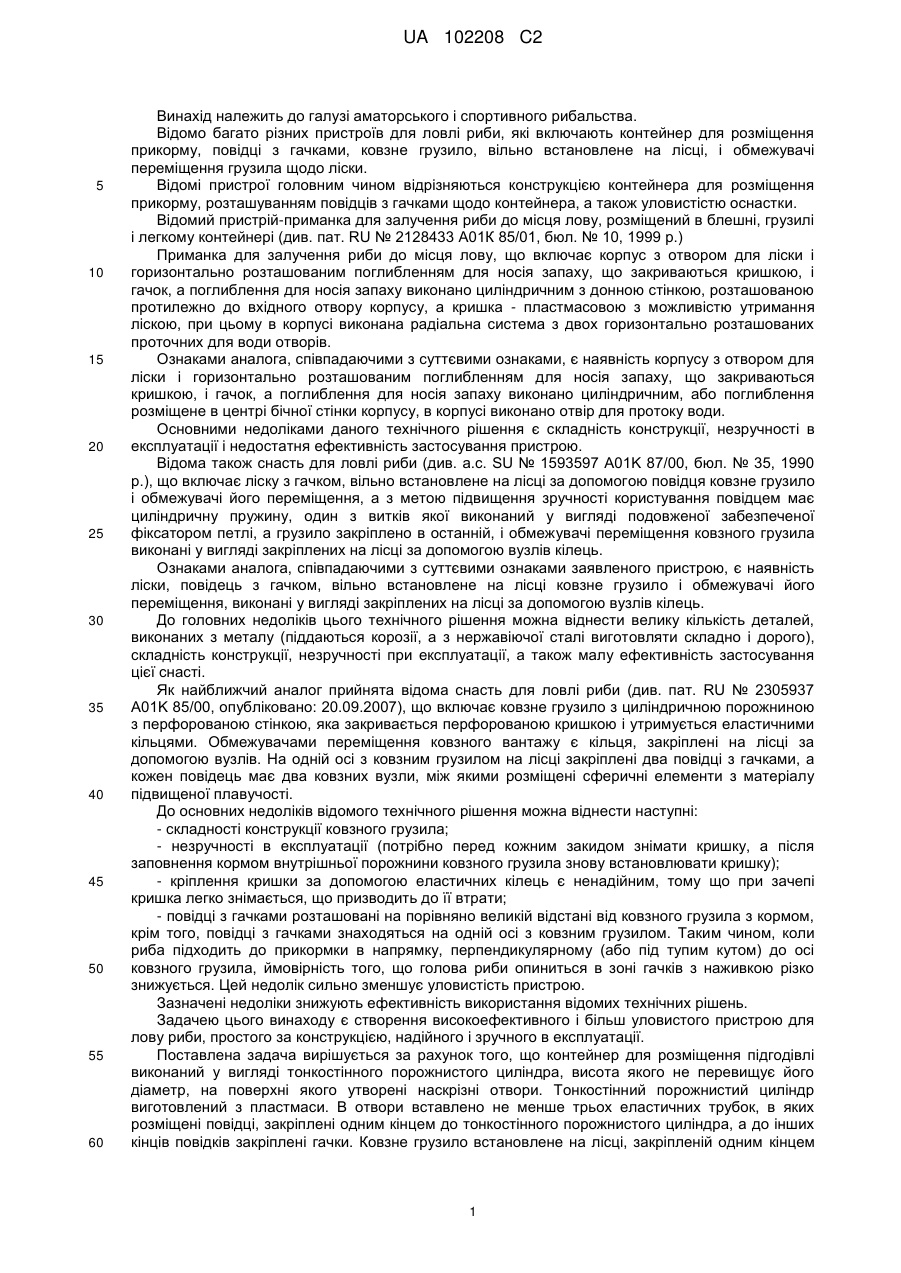

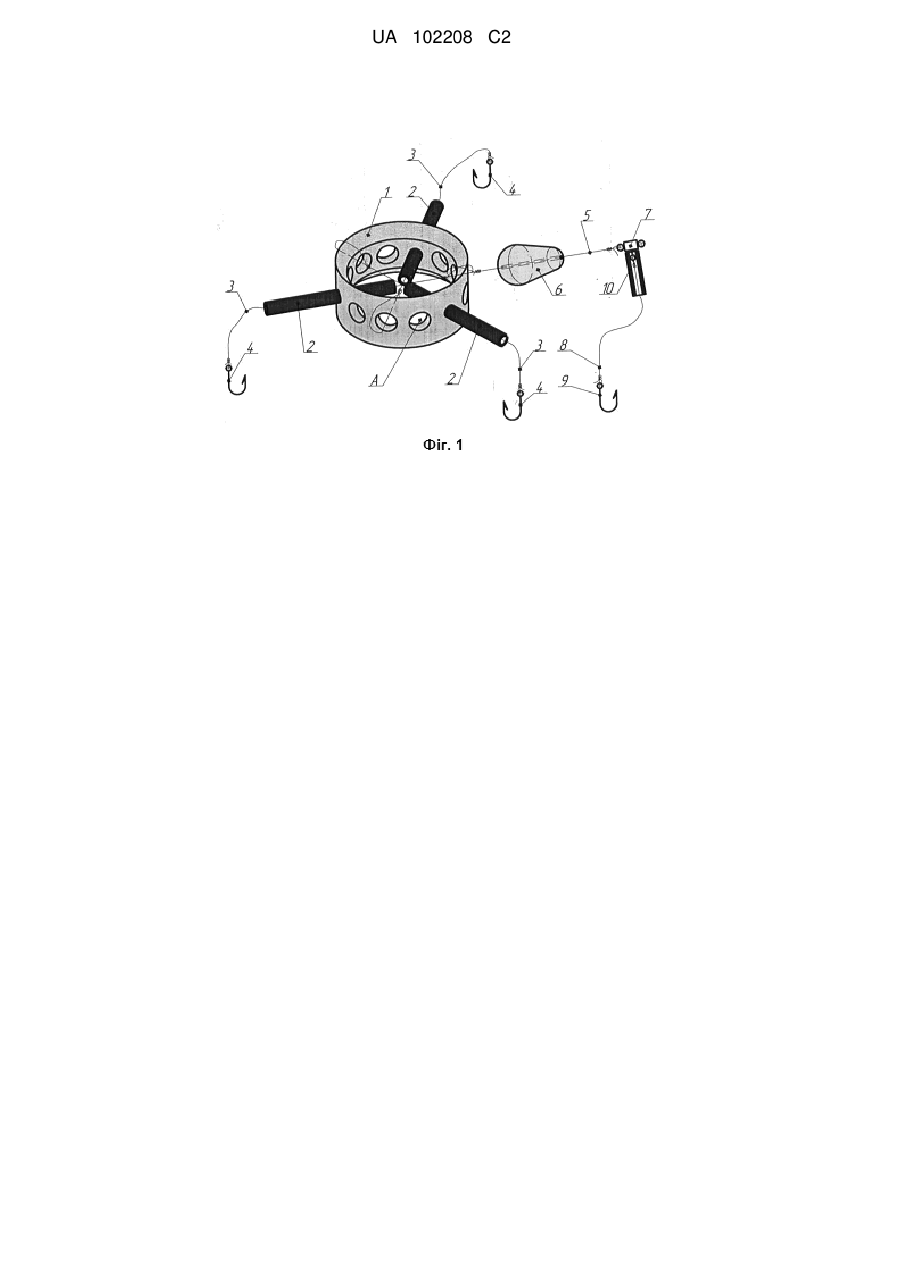

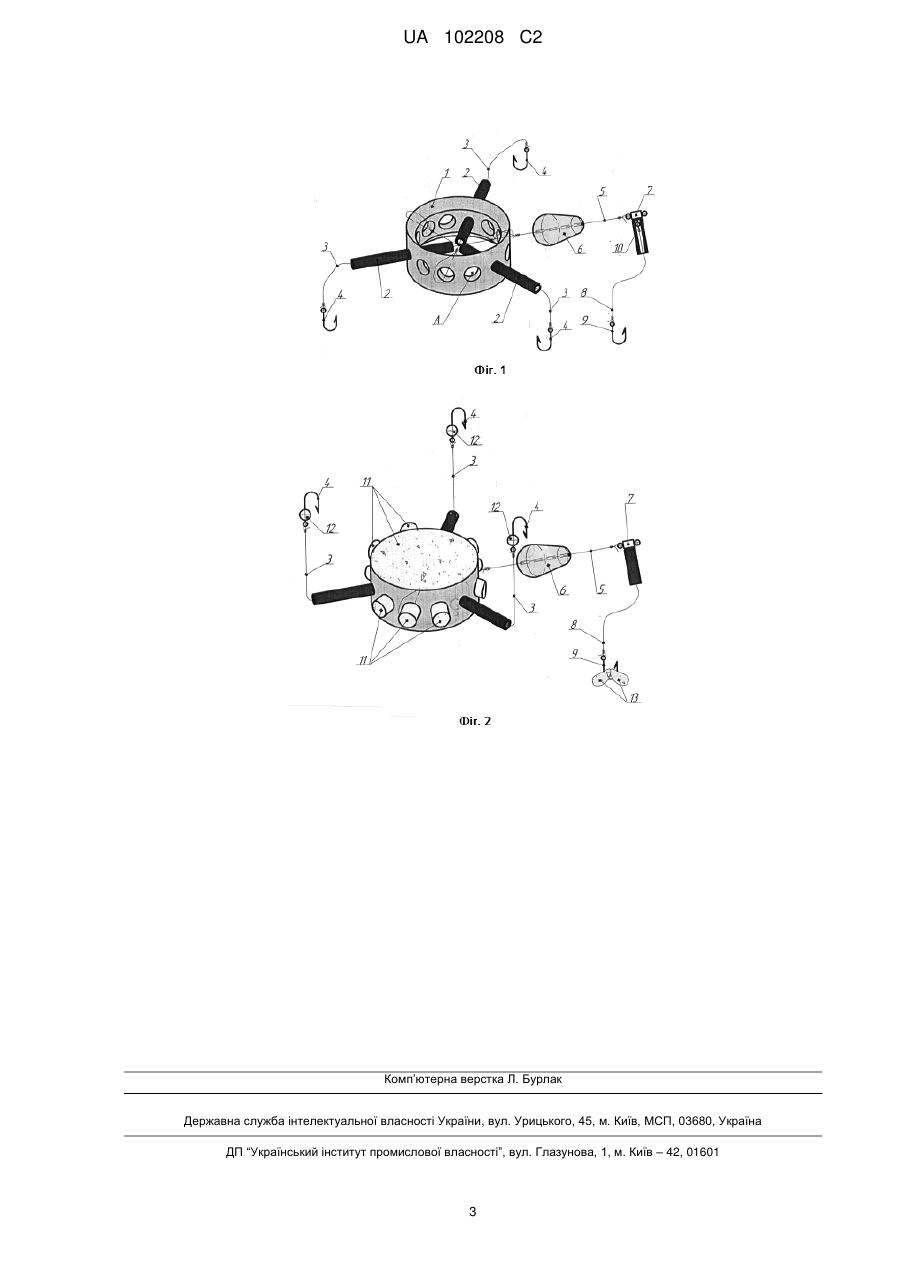

Реферат: Винахід належить до галузі аматорського і спортивного рибальства. Пристрій для ловлі риби, що включає контейнер для підгодівлі, вільно встановлене на лісці ковзне грузило і обмежувачі його переміщення, повідці з гачками. Новим є те, що контейнер для підгодовування виконаний у вигляді тонкостінного порожнистого циліндра, на поверхні якого утворені наскрізні отвори, причому як мінімум в трьох з них встановлено еластичні трубки з розміщеними в них повідцями з гачками. На лісці, одним кінцем прикріпленій до тонкостінного кільця, а іншим - до потрійного вертлюга, встановлено ковзне грузило, обмежувачами переміщення якого служить тонкостінний циліндр і потрійний вертлюг. На потрійному вертлюгу встановлений додатковий повідець з гачком. Таке технічне рішення забезпечує створення високоефективного пристрою для рибної ловлі, простого за конструкцією, надійного, зручного і уловистого при експлуатації. UA 102208 C2 (12) UA 102208 C2 UA 102208 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі аматорського і спортивного рибальства. Відомо багато різних пристроїв для ловлі риби, які включають контейнер для розміщення прикорму, повідці з гачками, ковзне грузило, вільно встановлене на лісці, і обмежувачі переміщення грузила щодо ліски. Відомі пристрої головним чином відрізняються конструкцією контейнера для розміщення прикорму, розташуванням повідців з гачками щодо контейнера, а також уловистістю оснастки. Відомий пристрій-приманка для залучення риби до місця лову, розміщений в блешні, грузилі і легкому контейнері (див. пат. RU № 2128433 А01К 85/01, бюл. № 10, 1999 р.) Приманка для залучення риби до місця лову, що включає корпус з отвором для ліски і горизонтально розташованим поглибленням для носія запаху, що закриваються кришкою, і гачок, а поглиблення для носія запаху виконано циліндричним з донною стінкою, розташованою протилежно до вхідного отвору корпусу, а кришка - пластмасовою з можливістю утримання ліскою, при цьому в корпусі виконана радіальна система з двох горизонтально розташованих проточних для води отворів. Ознаками аналога, співпадаючими з суттєвими ознаками, є наявність корпусу з отвором для ліски і горизонтально розташованим поглибленням для носія запаху, що закриваються кришкою, і гачок, а поглиблення для носія запаху виконано циліндричним, або поглиблення розміщене в центрі бічної стінки корпусу, в корпусі виконано отвір для протоку води. Основними недоліками даного технічного рішення є складність конструкції, незручності в експлуатації і недостатня ефективність застосування пристрою. Відома також снасть для ловлі риби (див. а.с. SU № 1593597 А01K 87/00, бюл. № 35, 1990 p.), що включає ліску з гачком, вільно встановлене на лісці за допомогою повідця ковзне грузило і обмежувачі його переміщення, а з метою підвищення зручності користування повідцем має циліндричну пружину, один з витків якої виконаний у вигляді подовженої забезпеченої фіксатором петлі, а грузило закріплено в останній, і обмежувачі переміщення ковзного грузила виконані у вигляді закріплених на лісці за допомогою вузлів кілець. Ознаками аналога, співпадаючими з суттєвими ознаками заявленого пристрою, є наявність ліски, повідець з гачком, вільно встановлене на лісці ковзне грузило і обмежувачі його переміщення, виконані у вигляді закріплених на лісці за допомогою вузлів кілець. До головних недоліків цього технічного рішення можна віднести велику кількість деталей, виконаних з металу (піддаються корозії, а з нержавіючої сталі виготовляти складно і дорого), складність конструкції, незручності при експлуатації, а також малу ефективність застосування цієї снасті. Як найближчий аналог прийнята відома снасть для ловлі риби (див. пат. RU № 2305937 А01K 85/00, опубліковано: 20.09.2007), що включає ковзне грузило з циліндричною порожниною з перфорованою стінкою, яка закривається перфорованою кришкою і утримується еластичними кільцями. Обмежувачами переміщення ковзного вантажу є кільця, закріплені на лісці за допомогою вузлів. На одній осі з ковзним грузилом на лісці закріплені два повідці з гачками, а кожен повідець має два ковзних вузли, між якими розміщені сферичні елементи з матеріалу підвищеної плавучості. До основних недоліків відомого технічного рішення можна віднести наступні: - складності конструкції ковзного грузила; - незручності в експлуатації (потрібно перед кожним закидом знімати кришку, а після заповнення кормом внутрішньої порожнини ковзного грузила знову встановлювати кришку); - кріплення кришки за допомогою еластичних кілець є ненадійним, тому що при зачепі кришка легко знімається, що призводить до її втрати; - повідці з гачками розташовані на порівняно великій відстані від ковзного грузила з кормом, крім того, повідці з гачками знаходяться на одній осі з ковзним грузилом. Таким чином, коли риба підходить до прикормки в напрямку, перпендикулярному (або під тупим кутом) до осі ковзного грузила, ймовірність того, що голова риби опиниться в зоні гачків з наживкою різко знижується. Цей недолік сильно зменшує уловистість пристрою. Зазначені недоліки знижують ефективність використання відомих технічних рішень. Задачею цього винаходу є створення високоефективного і більш уловистого пристрою для лову риби, простого за конструкцією, надійного і зручного в експлуатації. Поставлена задача вирішується за рахунок того, що контейнер для розміщення підгодівлі виконаний у вигляді тонкостінного порожнистого циліндра, висота якого не перевищує його діаметр, на поверхні якого утворені наскрізні отвори. Тонкостінний порожнистий циліндр виготовлений з пластмаси. В отвори вставлено не менше трьох еластичних трубок, в яких розміщені повідці, закріплені одним кінцем до тонкостінного порожнистого циліндра, а до інших кінців повідків закріплені гачки. Ковзне грузило встановлене на лісці, закріпленій одним кінцем 1 UA 102208 C2 5 10 15 20 25 30 35 40 45 50 до тонкостінного порожнистого циліндра, а іншим кінцем - до потрійного вертлюга. Обмежувачем переміщення ковзного грузила по лісці служить з одного боку тонкостінний порожнистий циліндр, а з іншого - потрійний вертлюг. Крім того, до потрійного вертлюга закріплено додатковий повідець з гачком. Суть винаходу пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд пристрою без прикорму і наживки. На фіг. 2 показано пристрій з прикормом і наживкою. Пристрій містить тонкостінний порожнистий циліндр 1, виготовлений з пластмаси, на поверхні якого утворені наскрізні отвори А, еластичні трубки 2, повідці 3, гачки 4, ліска 5, ковзне грузило 6, потрійний вертлюг 7, повідець 8, гачок 9, еластичну трубку 10 (фіг. 1), прикорм (підгодівлю) 11, наживку 12 і 13 (фіг. 2). Збирання пристрою здійснюють наступним чином. Еластичні трубки 2 у кількості не менше трьох штук вставляють з натягом в отвори А (зовнішній діаметр еластичних трубок більше діаметра отворів А). Повідці 3 одним кінцем закріплюють до тонкостінного порожнистого циліндра 1, а другі кінці пропускаються через внутрішні отвори еластичних трубок 2 і до них закріплюють гачки 4. Ліску 5 одним кінцем кріплять до тонкостінного порожнистого циліндра 1, після чого на неї надівають ковзне грузило 6. Другий кінець ліски 5 закріплюють до потрійного вертлюга 7. Обмежувачем переміщення ковзного грузила 6 з одного боку служить тонкостінний порожнистий циліндр 1, а з іншого боку - потрійний вертлюг 7. До потрійного вертлюга 7 закріплюють додатковий повідець 8, до якого після установки його в еластичну трубку 10 кріплять гачок 9. Підготовка до риболовлі полягає в наступному. Основну ліску вудилища закріплюють до потрійного вертлюга 7. Потім прикормку 11 набивають з натиском пальцями рук у внутрішню порожнину тонкостінного порожнистого циліндра 1, таким чином, щоб прикормка 11 видавилася через отвори А, що забезпечує надійну її фіксацію в пристрої. Нарешті на гачки 4 і гачок 9 насаджують наживку 12 і 13. В залежності від умов рибної ловлі можуть застосовуватися самі різні наживки. Наприклад, при ловлі карася, коропа, амура, сазана рекомендується на гачки 4 нанизувати пінопластові кульки 12, на гачок 9 іншу наживку (черв'як, опариш, кукурудзу та ін.) На фіг. 2 зображено пристрій, розташований на дні водоймища (гачки 4 з нанизаними на них пінопластовими кульками, що випливли на довжину повідців 3). Запропонована конструкція набагато простіша, ніж у відомих технічних аналогів. Наприклад, контейнер для прикорму складається всього лише з однієї деталі - тонкостінного порожнистого циліндра, виготовленого з пластмаси. Завантаження прикорму здійснюється дуже просто (в конструкції відсутня кришка). Повідці з гачками і наживкою розташовані безпосередньо біля прикорму. Таким чином, з якого б боку риба не підходила до прикорму, її голова завжди буде поруч з гачками, що набагато збільшує уловистість пристрою. Проведені порівняльні випробування нового пристрою з відомими пристроями показали, що його уловистість перевищує відомі конструкції в 3,2 разу. ФОРМУЛА ВИНАХОДУ 1. Пристрій для ловлі риби, що включає контейнер для розміщення прикорму, повідці з гачками, а також вільно встановлене на лісці ковзне грузило і обмежувачі його переміщення, який відрізняється тим, що контейнер для розміщення прикорму виконано у вигляді тонкостінного порожнистого циліндра, висота якого не перевищує його діаметр, на поверхні якого утворені наскрізні отвори, причому як мінімум в трьох з яких встановлено еластичні трубки з розміщеними в них повідцями, які одним кінцем закріплені до тонкостінного порожнистого циліндра, а на інших кінцях повідків закріплені гачки. 2. Пристрій за п. 1, який відрізняється тим, що на лісці, одним кінцем закріпленій до тонкостінного порожнистого циліндра, встановлене ковзне грузило, а другий кінець ліски закріплений до потрійного вертлюга, причому обмежувачами переміщення ковзного грузила з одного боку слугує тонкостінний порожнистий циліндр, а з іншого боку - потрійний вертлюг. 3. Пристрій за п. 1, який відрізняється тим, що до потрійного вертлюга закріплений додатковий повідець з гачком, розташований в еластичній трубці. 2 UA 102208 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
