Муфта

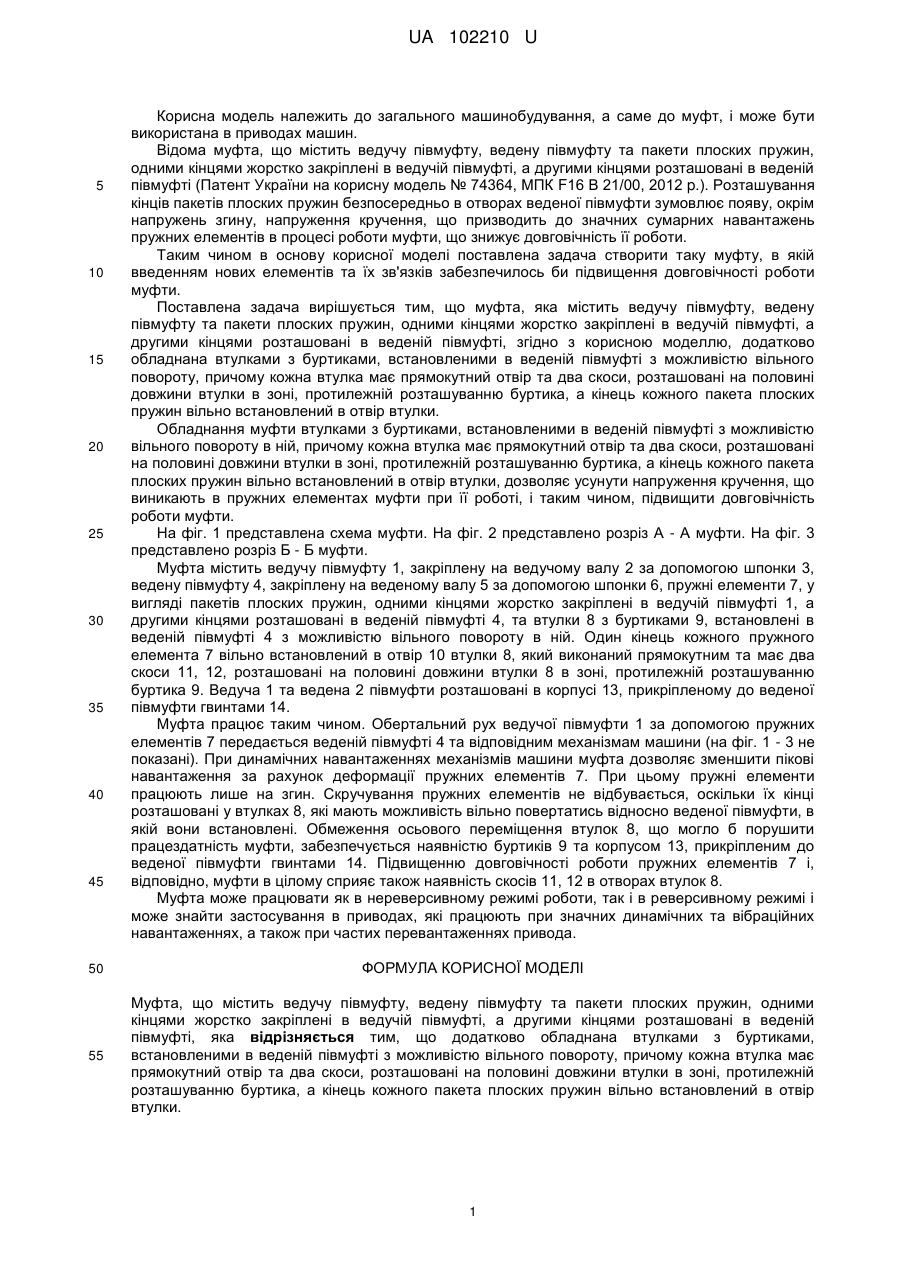

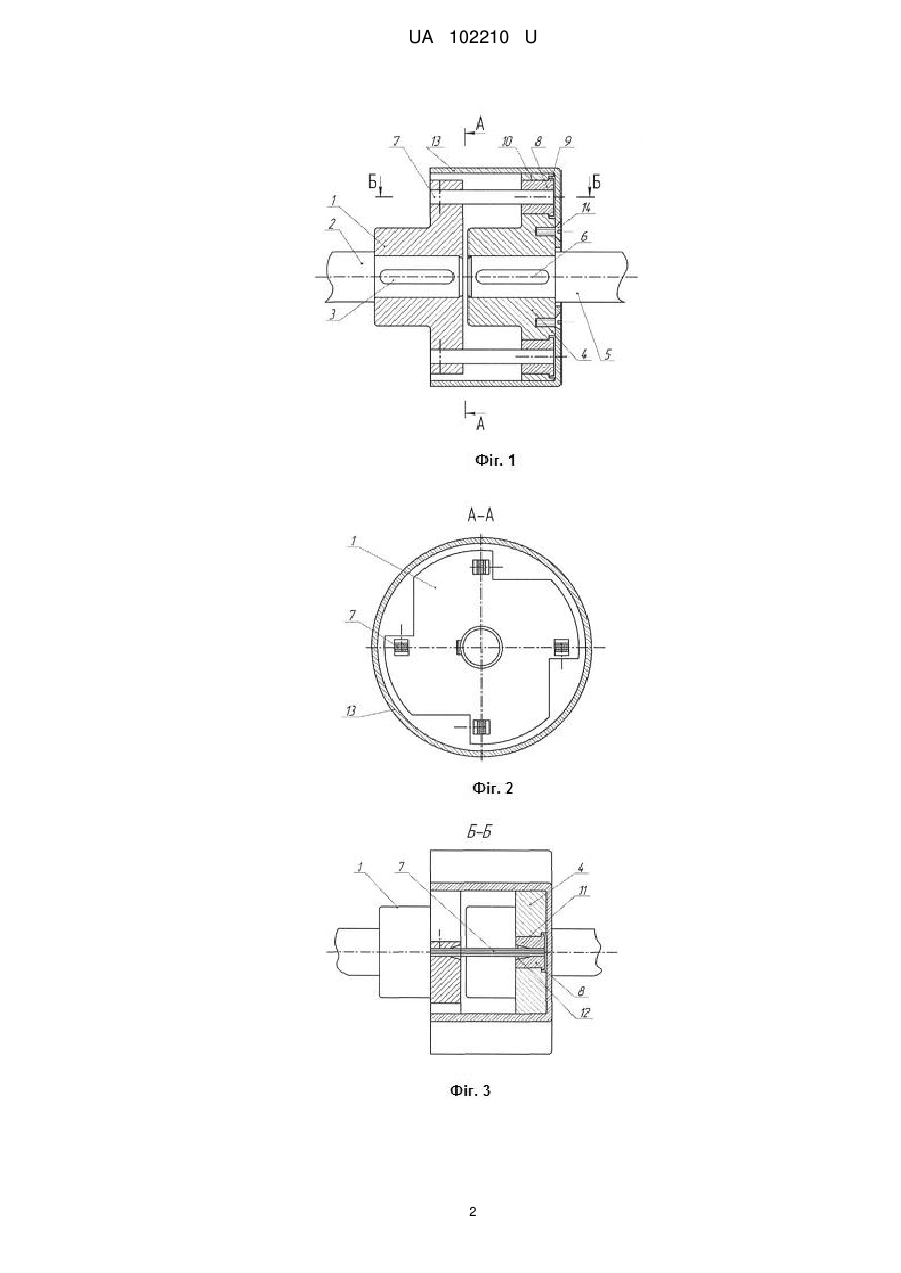

Реферат: UA 102210 U UA 102210 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до муфт, і може бути використана в приводах машин. Відома муфта, що містить ведучу півмуфту, ведену півмуфту та пакети плоских пружин, одними кінцями жорстко закріплені в ведучій півмуфті, а другими кінцями розташовані в веденій півмуфті (Патент України на корисну модель № 74364, МПК F16 В 21/00, 2012 p.). Розташування кінців пакетів плоских пружин безпосередньо в отворах веденої півмуфти зумовлює появу, окрім напружень згину, напруження кручення, що призводить до значних сумарних навантажень пружних елементів в процесі роботи муфти, що знижує довговічність її роботи. Таким чином в основу корисної моделі поставлена задача створити таку муфту, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи муфти. Поставлена задача вирішується тим, що муфта, яка містить ведучу півмуфту, ведену півмуфту та пакети плоских пружин, одними кінцями жорстко закріплені в ведучій півмуфті, а другими кінцями розташовані в веденій півмуфті, згідно з корисною моделлю, додатково обладнана втулками з буртиками, встановленими в веденій півмуфті з можливістю вільного повороту, причому кожна втулка має прямокутний отвір та два скоси, розташовані на половині довжини втулки в зоні, протилежній розташуванню буртика, а кінець кожного пакета плоских пружин вільно встановлений в отвір втулки. Обладнання муфти втулками з буртиками, встановленими в веденій півмуфті з можливістю вільного повороту в ній, причому кожна втулка має прямокутний отвір та два скоси, розташовані на половині довжини втулки в зоні, протилежній розташуванню буртика, а кінець кожного пакета плоских пружин вільно встановлений в отвір втулки, дозволяє усунути напруження кручення, що виникають в пружних елементах муфти при її роботі, і таким чином, підвищити довговічність роботи муфти. На фіг. 1 представлена схема муфти. На фіг. 2 представлено розріз А - А муфти. На фіг. 3 представлено розріз Б - Б муфти. Муфта містить ведучу півмуфту 1, закріплену на ведучому валу 2 за допомогою шпонки 3, ведену півмуфту 4, закріплену на веденому валу 5 за допомогою шпонки 6, пружні елементи 7, у вигляді пакетів плоских пружин, одними кінцями жорстко закріплені в ведучій півмуфті 1, а другими кінцями розташовані в веденій півмуфті 4, та втулки 8 з буртиками 9, встановлені в веденій півмуфті 4 з можливістю вільного повороту в ній. Один кінець кожного пружного елемента 7 вільно встановлений в отвір 10 втулки 8, який виконаний прямокутним та має два скоси 11, 12, розташовані на половині довжини втулки 8 в зоні, протилежній розташуванню буртика 9. Ведуча 1 та ведена 2 півмуфти розташовані в корпусі 13, прикріпленому до веденої півмуфти гвинтами 14. Муфта працює таким чином. Обертальний рух ведучої півмуфти 1 за допомогою пружних елементів 7 передається веденій півмуфті 4 та відповідним механізмам машини (на фіг. 1 - 3 не показані). При динамічних навантаженнях механізмів машини муфта дозволяє зменшити пікові навантаження за рахунок деформації пружних елементів 7. При цьому пружні елементи працюють лише на згин. Скручування пружних елементів не відбувається, оскільки їх кінці розташовані у втулках 8, які мають можливість вільно повертатись відносно веденої півмуфти, в якій вони встановлені. Обмеження осьового переміщення втулок 8, що могло б порушити працездатність муфти, забезпечується наявністю буртиків 9 та корпусом 13, прикріпленим до веденої півмуфти гвинтами 14. Підвищенню довговічності роботи пружних елементів 7 і, відповідно, муфти в цілому сприяє також наявність скосів 11, 12 в отворах втулок 8. Муфта може працювати як в нереверсивному режимі роботи, так і в реверсивному режимі і може знайти застосування в приводах, які працюють при значних динамічних та вібраційних навантаженнях, а також при частих перевантаженнях привода. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Муфта, що містить ведучу півмуфту, ведену півмуфту та пакети плоских пружин, одними кінцями жорстко закріплені в ведучій півмуфті, а другими кінцями розташовані в веденій півмуфті, яка відрізняється тим, що додатково обладнана втулками з буртиками, встановленими в веденій півмуфті з можливістю вільного повороту, причому кожна втулка має прямокутний отвір та два скоси, розташовані на половині довжини втулки в зоні, протилежній розташуванню буртика, а кінець кожного пакета плоских пружин вільно встановлений в отвір втулки. 1 UA 102210 U 2 UA 102210 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
