Пружна муфта

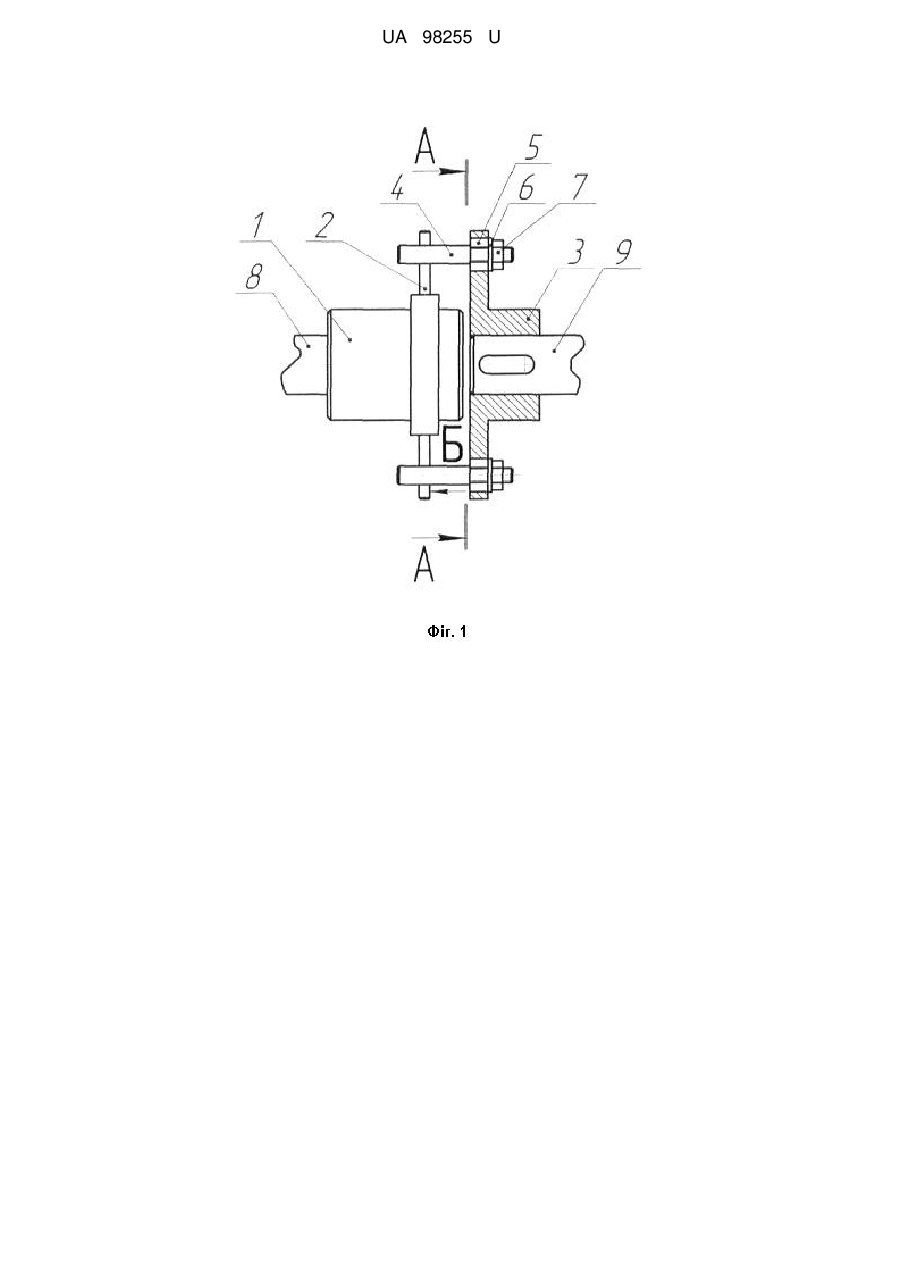

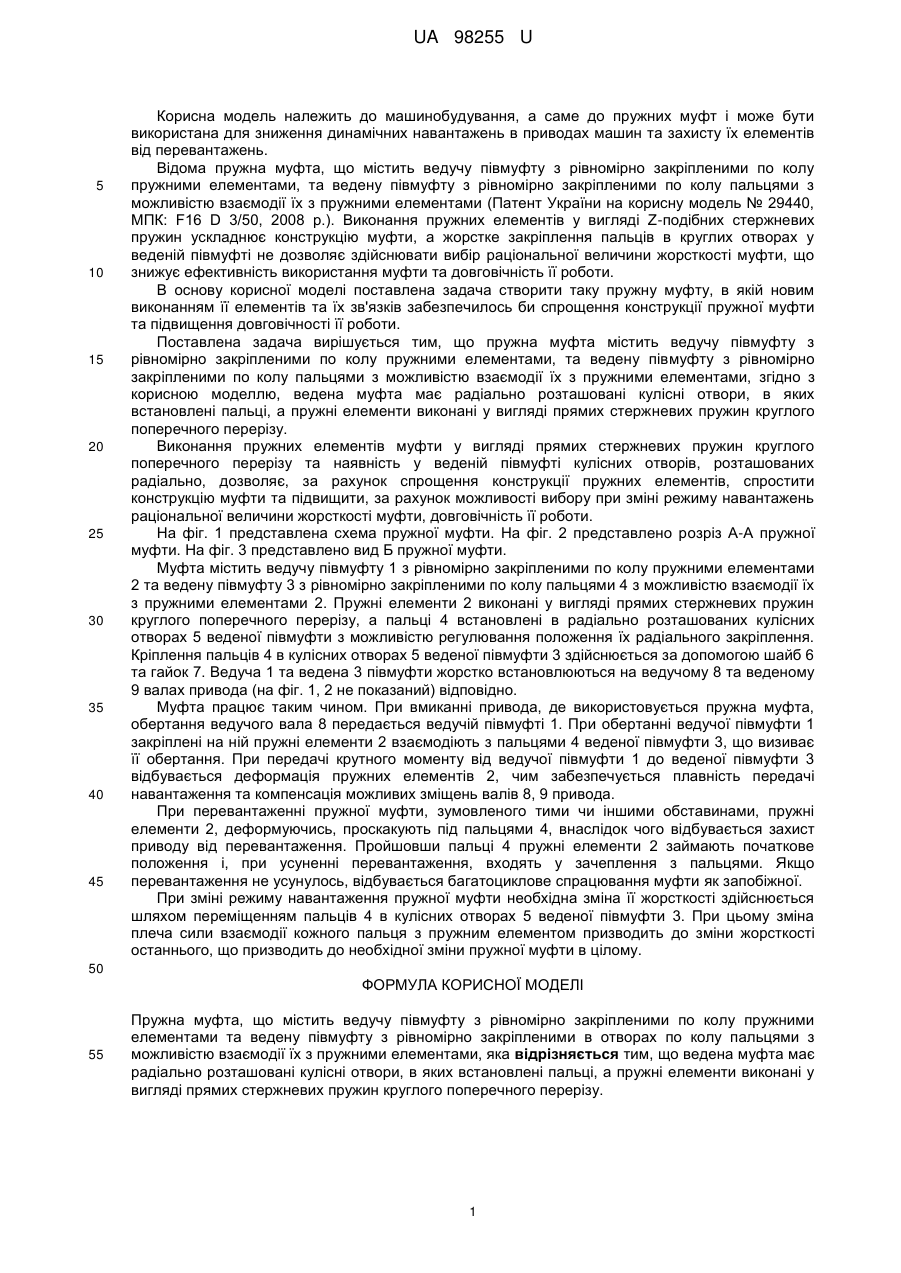

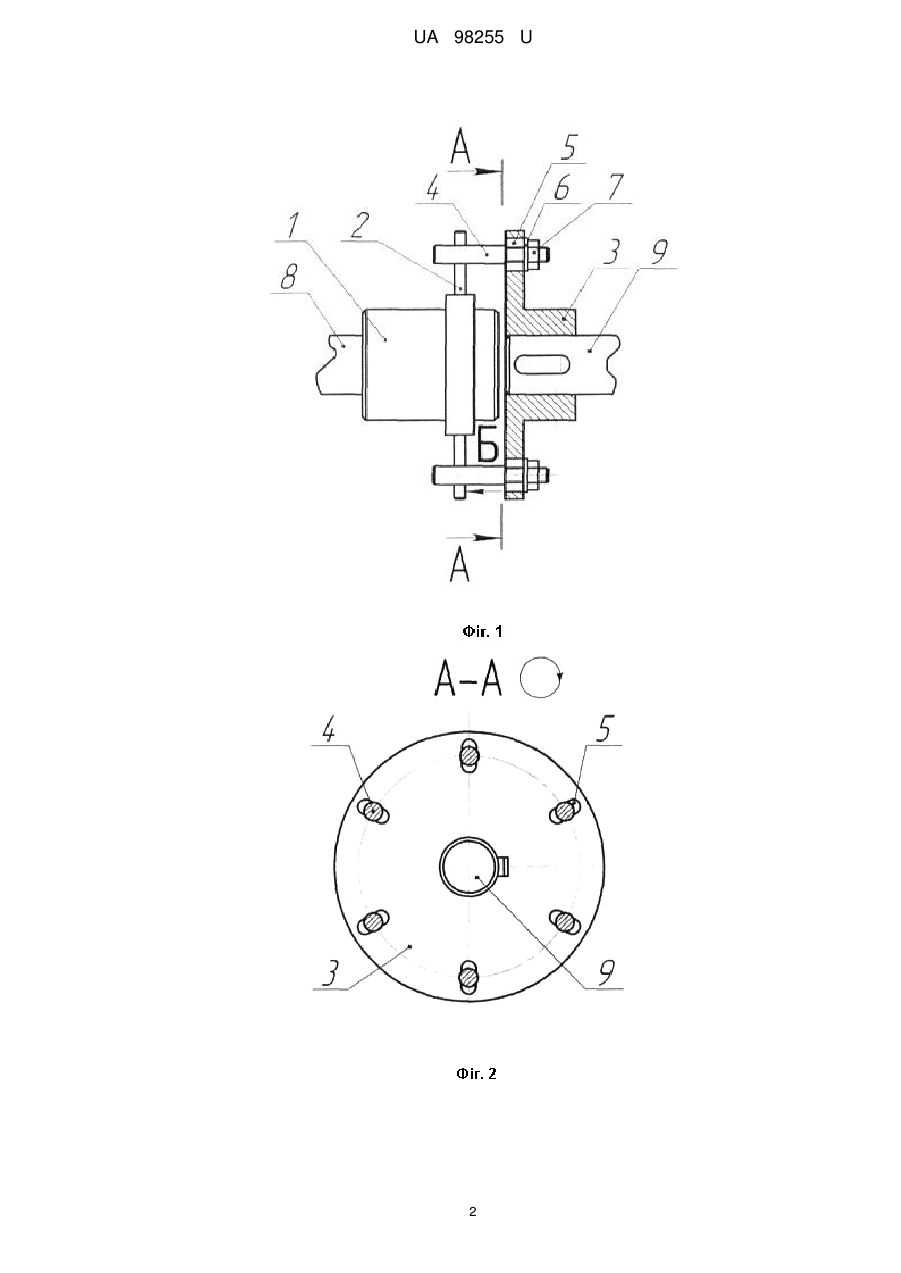

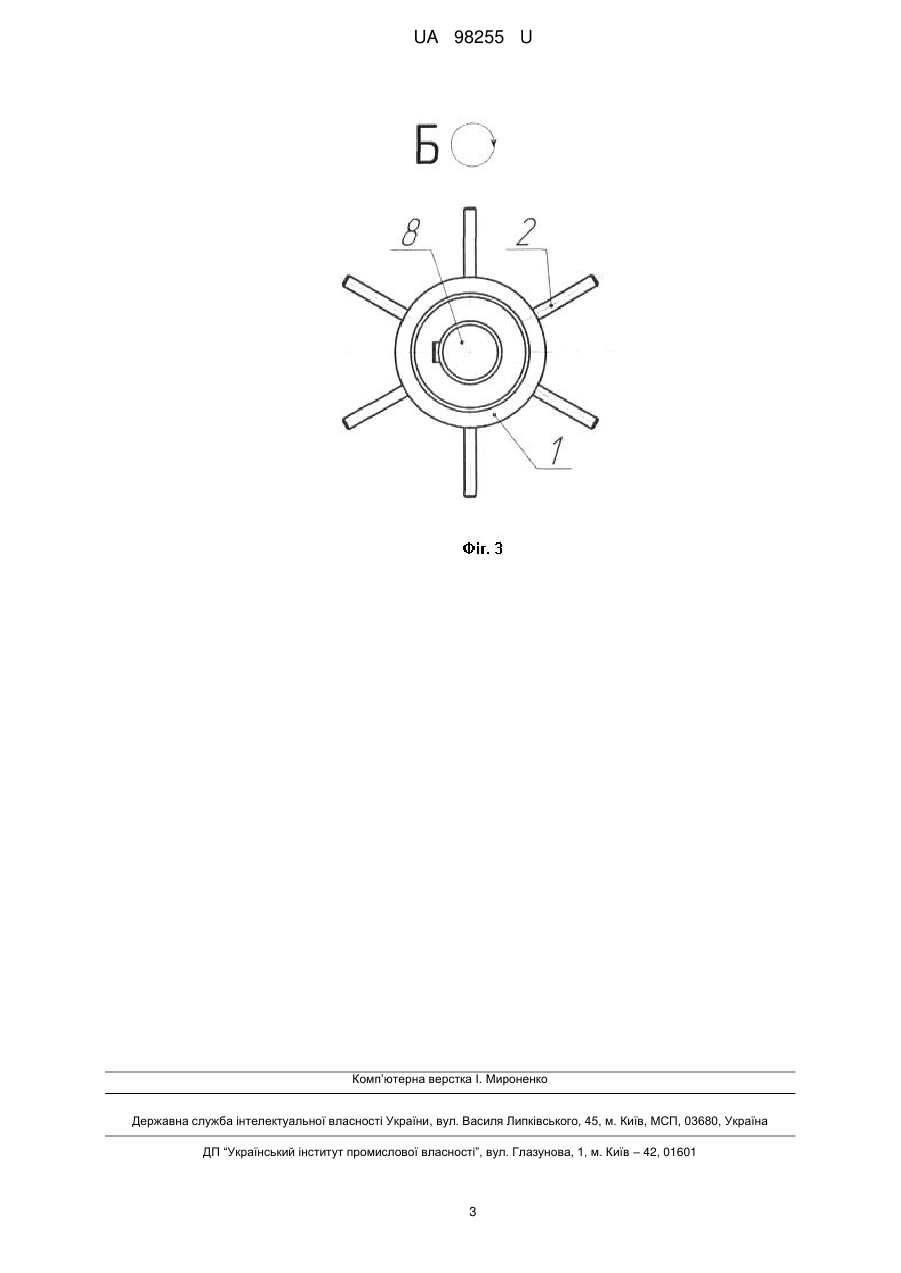

Реферат: UA 98255 U UA 98255 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування, а саме до пружних муфт і може бути використана для зниження динамічних навантажень в приводах машин та захисту їх елементів від перевантажень. Відома пружна муфта, що містить ведучу півмуфту з рівномірно закріпленими по колу пружними елементами, та ведену півмуфту з рівномірно закріпленими по колу пальцями з можливістю взаємодії їх з пружними елементами (Патент України на корисну модель № 29440, МПК: F16 D 3/50, 2008 p.). Виконання пружних елементів у вигляді Z-подібних стержневих пружин ускладнює конструкцію муфти, а жорстке закріплення пальців в круглих отворах у веденій півмуфті не дозволяє здійснювати вибір раціональної величини жорсткості муфти, що знижує ефективність використання муфти та довговічність її роботи. В основу корисної моделі поставлена задача створити таку пружну муфту, в якій новим виконанням її елементів та їх зв'язків забезпечилось би спрощення конструкції пружної муфти та підвищення довговічності її роботи. Поставлена задача вирішується тим, що пружна муфта містить ведучу півмуфту з рівномірно закріпленими по колу пружними елементами, та ведену півмуфту з рівномірно закріпленими по колу пальцями з можливістю взаємодії їх з пружними елементами, згідно з корисною моделлю, ведена муфта має радіально розташовані кулісні отвори, в яких встановлені пальці, а пружні елементи виконані у вигляді прямих стержневих пружин круглого поперечного перерізу. Виконання пружних елементів муфти у вигляді прямих стержневих пружин круглого поперечного перерізу та наявність у веденій півмуфті кулісних отворів, розташованих радіально, дозволяє, за рахунок спрощення конструкції пружних елементів, спростити конструкцію муфти та підвищити, за рахунок можливості вибору при зміні режиму навантажень раціональної величини жорсткості муфти, довговічність її роботи. На фіг. 1 представлена схема пружної муфти. На фіг. 2 представлено розріз А-А пружної муфти. На фіг. 3 представлено вид Б пружної муфти. Муфта містить ведучу півмуфту 1 з рівномірно закріпленими по колу пружними елементами 2 та ведену півмуфту 3 з рівномірно закріпленими по колу пальцями 4 з можливістю взаємодії їх з пружними елементами 2. Пружні елементи 2 виконані у вигляді прямих стержневих пружин круглого поперечного перерізу, а пальці 4 встановлені в радіально розташованих кулісних отворах 5 веденої півмуфти з можливістю регулювання положення їх радіального закріплення. Кріплення пальців 4 в кулісних отворах 5 веденої півмуфти 3 здійснюється за допомогою шайб 6 та гайок 7. Ведуча 1 та ведена 3 півмуфти жорстко встановлюються на ведучому 8 та веденому 9 валах привода (на фіг. 1, 2 не показаний) відповідно. Муфта працює таким чином. При вмиканні привода, де використовується пружна муфта, обертання ведучого вала 8 передається ведучій півмуфті 1. При обертанні ведучої півмуфти 1 закріплені на ній пружні елементи 2 взаємодіють з пальцями 4 веденої півмуфти 3, що визиває її обертання. При передачі крутного моменту від ведучої півмуфти 1 до веденої півмуфти 3 відбувається деформація пружних елементів 2, чим забезпечується плавність передачі навантаження та компенсація можливих зміщень валів 8, 9 привода. При перевантаженні пружної муфти, зумовленого тими чи іншими обставинами, пружні елементи 2, деформуючись, проскакують під пальцями 4, внаслідок чого відбувається захист приводу від перевантаження. Пройшовши пальці 4 пружні елементи 2 займають початкове положення і, при усуненні перевантаження, входять у зачеплення з пальцями. Якщо перевантаження не усунулось, відбувається багатоциклове спрацювання муфти як запобіжної. При зміні режиму навантаження пружної муфти необхідна зміна її жорсткості здійснюється шляхом переміщенням пальців 4 в кулісних отворах 5 веденої півмуфти 3. При цьому зміна плеча сили взаємодії кожного пальця з пружним елементом призводить до зміни жорсткості останнього, що призводить до необхідної зміни пружної муфти в цілому. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пружна муфта, що містить ведучу півмуфту з рівномірно закріпленими по колу пружними елементами та ведену півмуфту з рівномірно закріпленими в отворах по колу пальцями з можливістю взаємодії їх з пружними елементами, яка відрізняється тим, що ведена муфта має радіально розташовані кулісні отвори, в яких встановлені пальці, а пружні елементи виконані у вигляді прямих стержневих пружин круглого поперечного перерізу. 1 UA 98255 U 2 UA 98255 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
