Пружна муфта

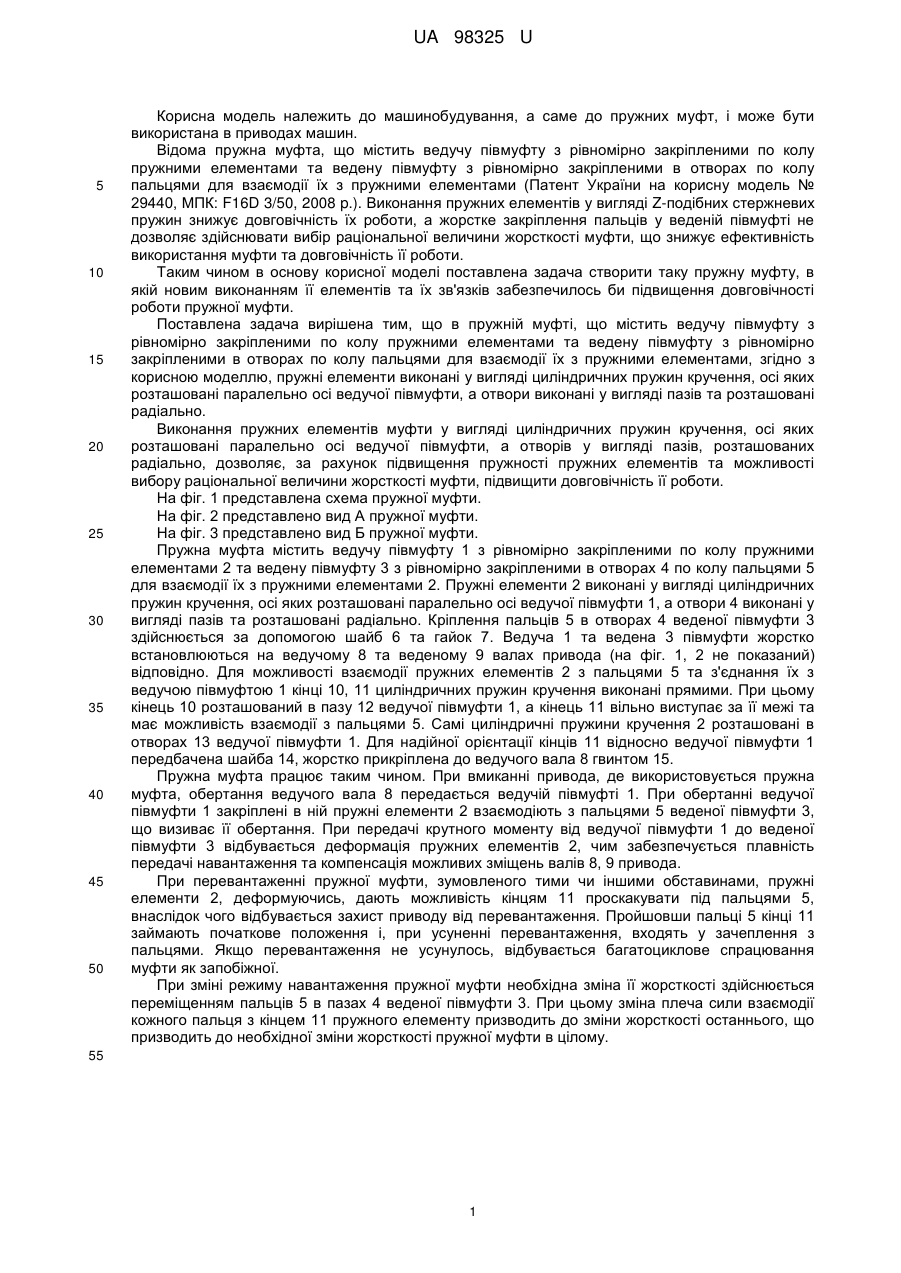

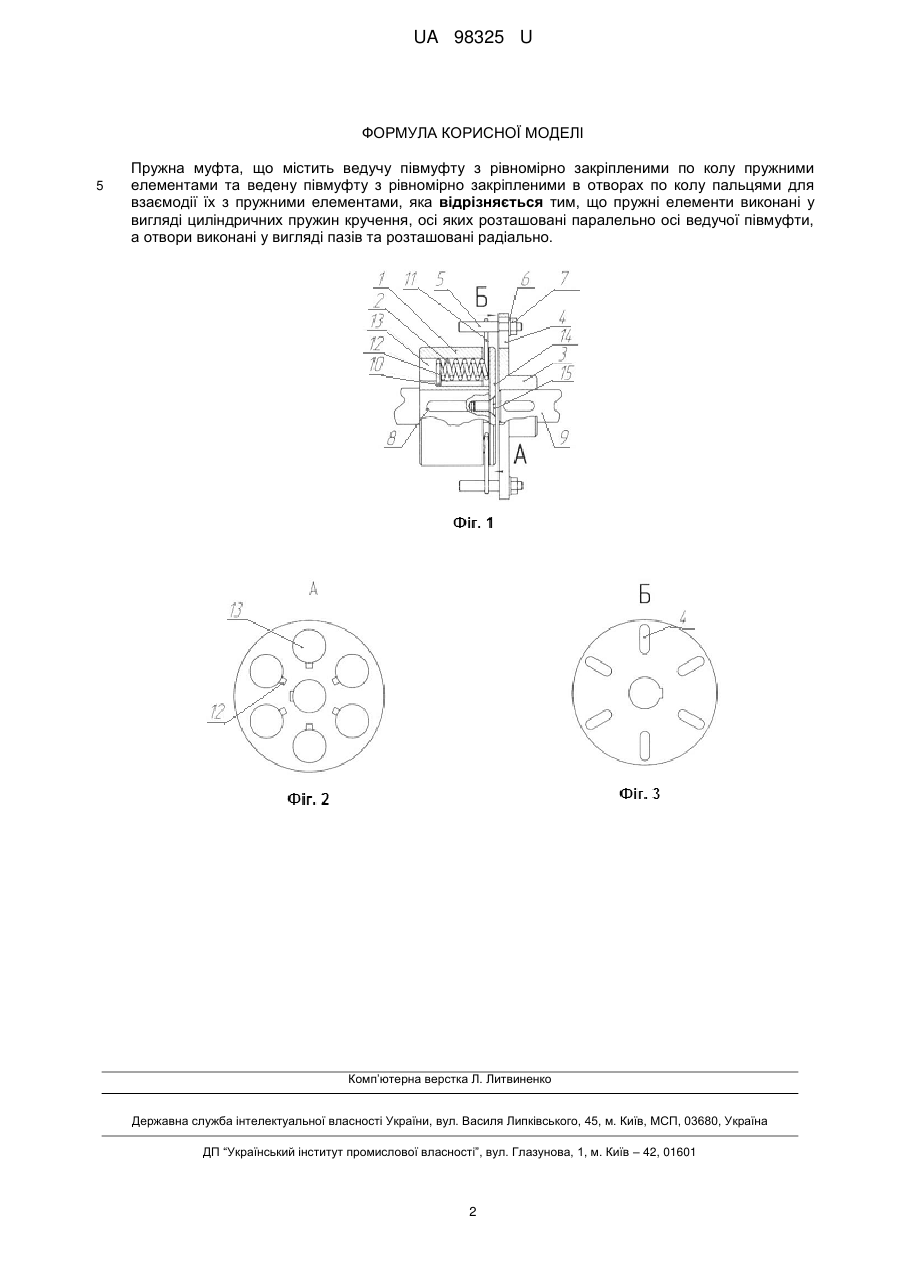

Реферат: UA 98325 U UA 98325 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, а саме до пружних муфт, і може бути використана в приводах машин. Відома пружна муфта, що містить ведучу півмуфту з рівномірно закріпленими по колу пружними елементами та ведену півмуфту з рівномірно закріпленими в отворах по колу пальцями для взаємодії їх з пружними елементами (Патент України на корисну модель № 29440, МПК: F16D 3/50, 2008 p.). Виконання пружних елементів у вигляді Z-подібних стержневих пружин знижує довговічність їх роботи, а жорстке закріплення пальців у веденій півмуфті не дозволяє здійснювати вибір раціональної величини жорсткості муфти, що знижує ефективність використання муфти та довговічність її роботи. Таким чином в основу корисної моделі поставлена задача створити таку пружну муфту, в якій новим виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи пружної муфти. Поставлена задача вирішена тим, що в пружній муфті, що містить ведучу півмуфту з рівномірно закріпленими по колу пружними елементами та ведену півмуфту з рівномірно закріпленими в отворах по колу пальцями для взаємодії їх з пружними елементами, згідно з корисною моделлю, пружні елементи виконані у вигляді циліндричних пружин кручення, осі яких розташовані паралельно осі ведучої півмуфти, а отвори виконані у вигляді пазів та розташовані радіально. Виконання пружних елементів муфти у вигляді циліндричних пружин кручення, осі яких розташовані паралельно осі ведучої півмуфти, а отворів у вигляді пазів, розташованих радіально, дозволяє, за рахунок підвищення пружності пружних елементів та можливості вибору раціональної величини жорсткості муфти, підвищити довговічність її роботи. На фіг. 1 представлена схема пружної муфти. На фіг. 2 представлено вид А пружної муфти. На фіг. 3 представлено вид Б пружної муфти. Пружна муфта містить ведучу півмуфту 1 з рівномірно закріпленими по колу пружними елементами 2 та ведену півмуфту 3 з рівномірно закріпленими в отворах 4 по колу пальцями 5 для взаємодії їх з пружними елементами 2. Пружні елементи 2 виконані у вигляді циліндричних пружин кручення, осі яких розташовані паралельно осі ведучої півмуфти 1, а отвори 4 виконані у вигляді пазів та розташовані радіально. Кріплення пальців 5 в отворах 4 веденої півмуфти 3 здійснюється за допомогою шайб 6 та гайок 7. Ведуча 1 та ведена 3 півмуфти жорстко встановлюються на ведучому 8 та веденому 9 валах привода (на фіг. 1, 2 не показаний) відповідно. Для можливості взаємодії пружних елементів 2 з пальцями 5 та з'єднання їх з ведучою півмуфтою 1 кінці 10, 11 циліндричних пружин кручення виконані прямими. При цьому кінець 10 розташований в пазу 12 ведучої півмуфти 1, а кінець 11 вільно виступає за її межі та має можливість взаємодії з пальцями 5. Самі циліндричні пружини кручення 2 розташовані в отворах 13 ведучої півмуфти 1. Для надійної орієнтації кінців 11 відносно ведучої півмуфти 1 передбачена шайба 14, жорстко прикріплена до ведучого вала 8 гвинтом 15. Пружна муфта працює таким чином. При вмиканні привода, де використовується пружна муфта, обертання ведучого вала 8 передається ведучій півмуфті 1. При обертанні ведучої півмуфти 1 закріплені в ній пружні елементи 2 взаємодіють з пальцями 5 веденої півмуфти 3, що визиває її обертання. При передачі крутного моменту від ведучої півмуфти 1 до веденої півмуфти 3 відбувається деформація пружних елементів 2, чим забезпечується плавність передачі навантаження та компенсація можливих зміщень валів 8, 9 привода. При перевантаженні пружної муфти, зумовленого тими чи іншими обставинами, пружні елементи 2, деформуючись, дають можливість кінцям 11 проскакувати під пальцями 5, внаслідок чого відбувається захист приводу від перевантаження. Пройшовши пальці 5 кінці 11 займають початкове положення і, при усуненні перевантаження, входять у зачеплення з пальцями. Якщо перевантаження не усунулось, відбувається багатоциклове спрацювання муфти як запобіжної. При зміні режиму навантаження пружної муфти необхідна зміна її жорсткості здійснюється переміщенням пальців 5 в пазах 4 веденої півмуфти 3. При цьому зміна плеча сили взаємодії кожного пальця з кінцем 11 пружного елементу призводить до зміни жорсткості останнього, що призводить до необхідної зміни жорсткості пружної муфти в цілому. 55 1 UA 98325 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пружна муфта, що містить ведучу півмуфту з рівномірно закріпленими по колу пружними елементами та ведену півмуфту з рівномірно закріпленими в отворах по колу пальцями для взаємодіїїх з пружними елементами, яка відрізняється тим, що пружні елементи виконані у вигляді циліндричних пружин кручення, осі яких розташовані паралельно осі ведучої півмуфти, а отвори виконані у вигляді пазів та розташовані радіально. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
