Ортез на верхню кінцівку
Номер патенту: 102490
Опубліковано: 10.07.2013
Автори: Сазанов Олексій Олександрович, Скрипка Олексій Григорович, Литвиненко Оксана Миколаївна, Яровий Євген Андрійович
Формула / Реферат
Ортез на верхню кінцівку, що включає гільзи плеча, передпліччя та кисті з поздовжніми розрізами по їх довжині; шарнір ротації передпліччя, який сполучає гільзи передпліччя та кисті, ліктьовий шарнір, що сполучає гільзи передпліччя та плеча, і елементи кріплення ортеза, який відрізняється тим, що шарнір ротації передпліччя має два кільцеподібні виступи, виконані відповідно на дистальному кінці гільзи передпліччя та на проксимальному кінці гільзи кисті, які контактно сполучені між собою з можливістю кутового обертання гільз одна відносно одної; на кільцеподібному виступі гільзи кисті виконано наскрізний паз, довжина якого відповідає необхідній величині ротаційних рухів передпліччя; на кільцеподібному виступі гільзи передпліччя встановлено гвинт, який розміщено в наскрізному поперечному пазу гільзи кисті; на гвинт встановлена гайка, наприклад смушкова, з шайбою для фіксації гільзи кисті в вибраному положенні відносно гільзи передпліччя.
Текст

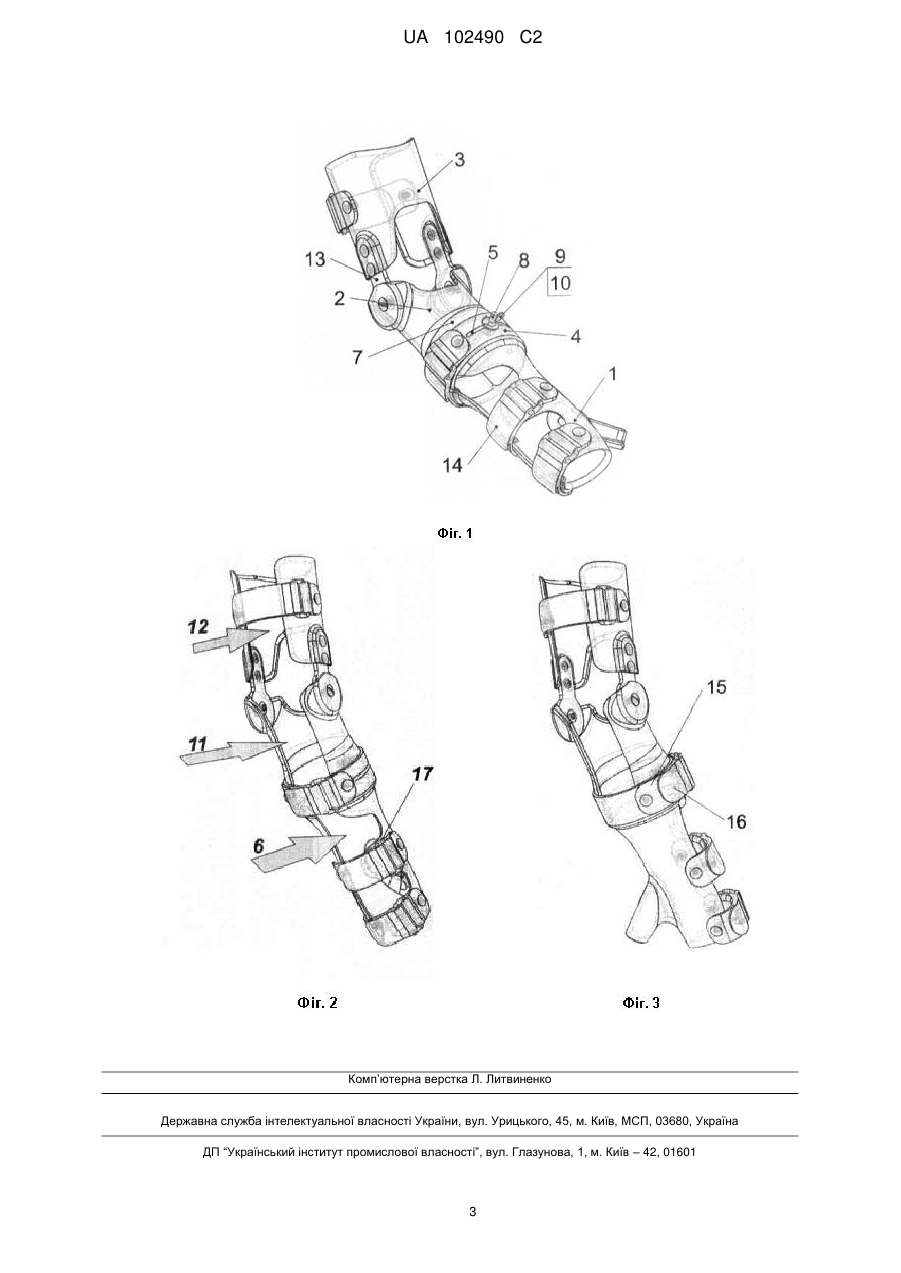

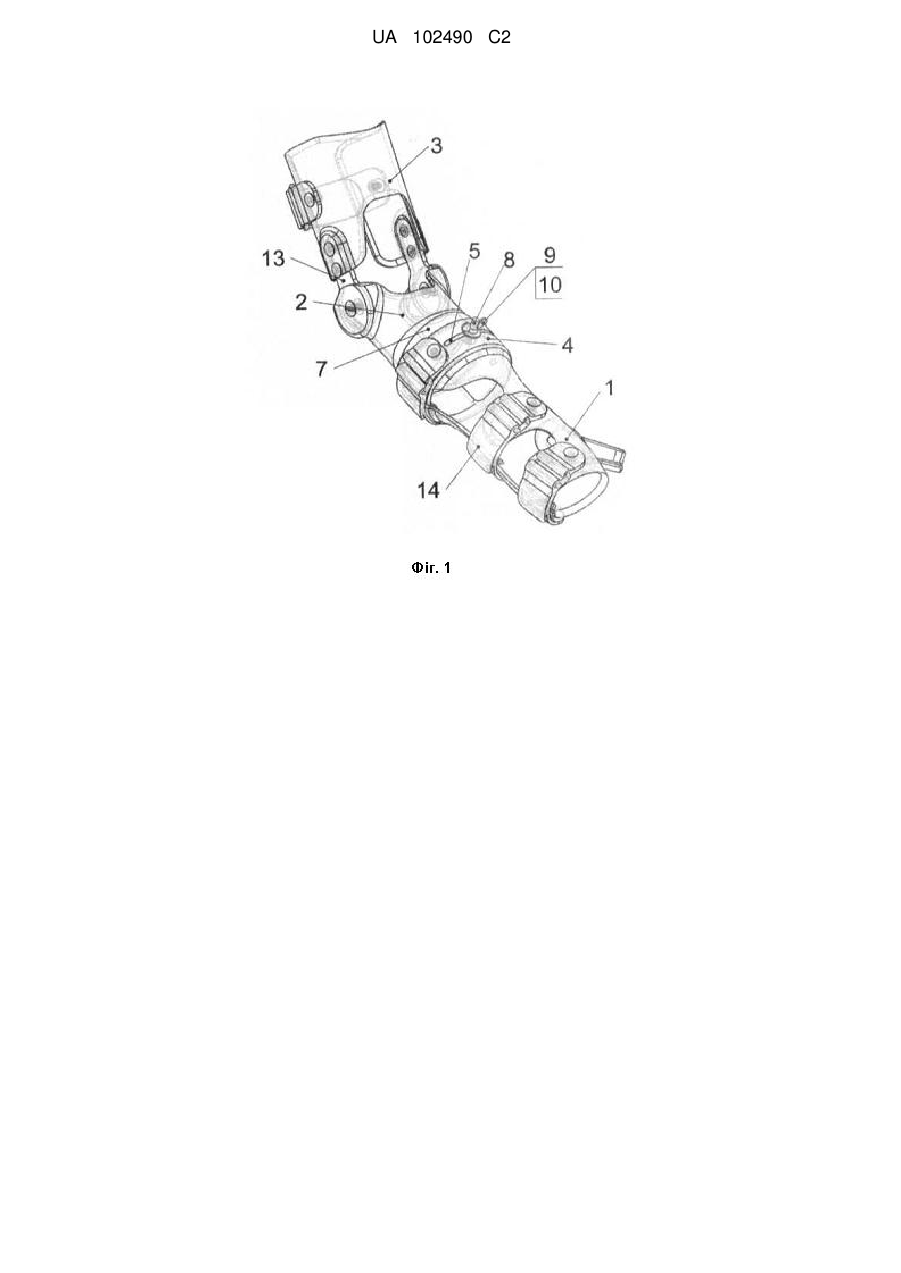

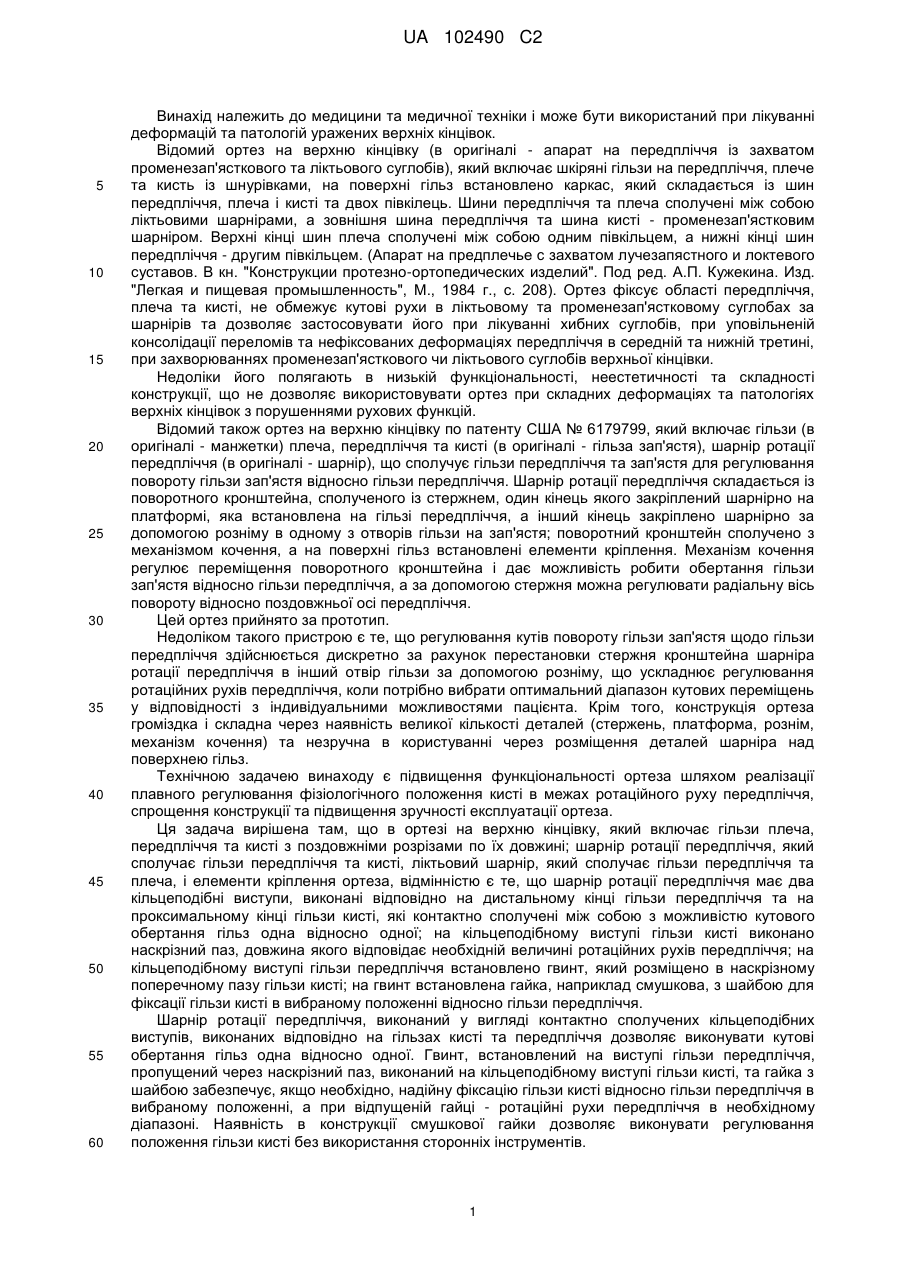

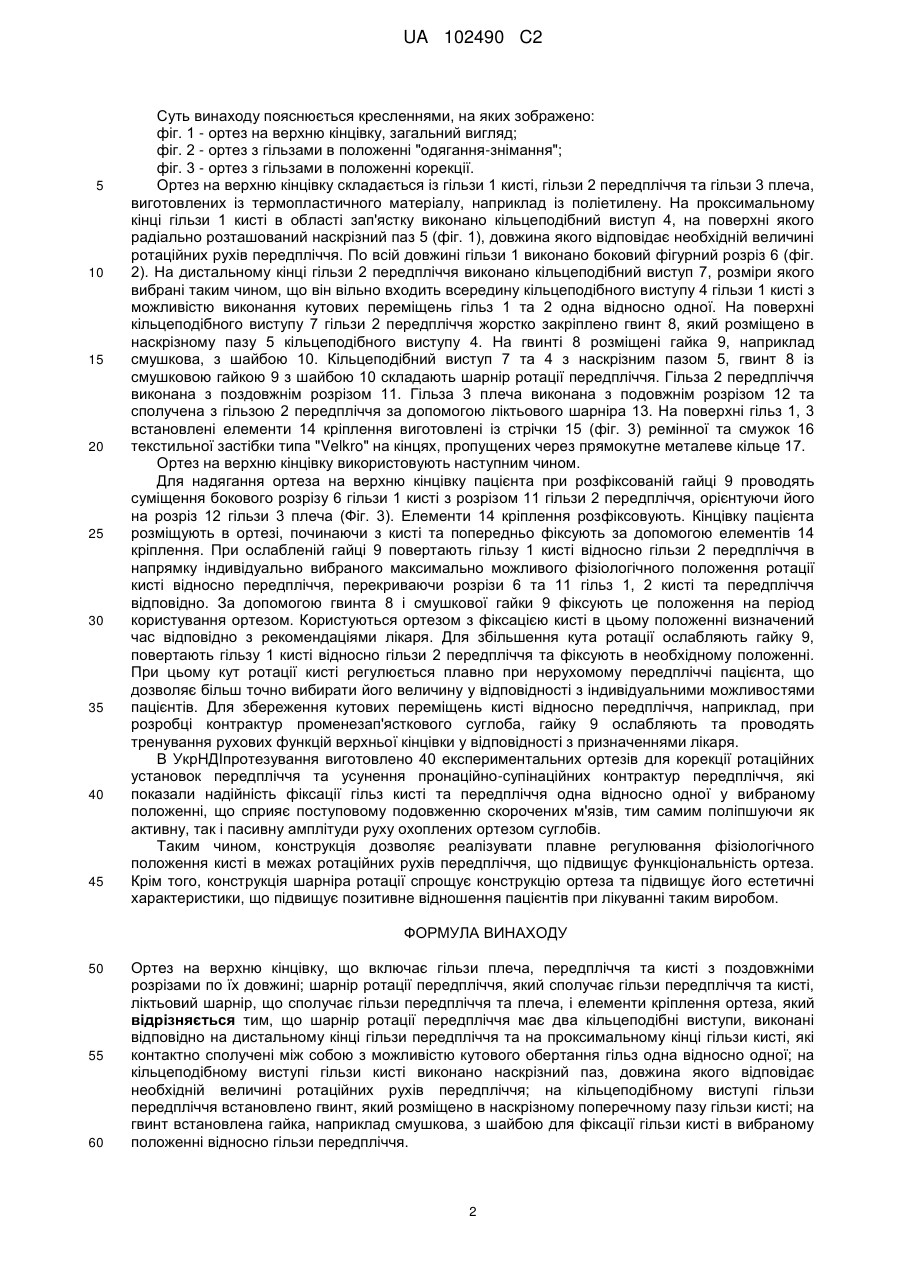

Реферат: Запропоновано ортез на верхню кінцівку, який включає шарнір ротації передпліччя, який має два кільцеподібні виступи, виконані відповідно на дистальному кінці гільзи передпліччя та на проксимальному кінці гільзи кисті; на кільцеподібному виступі гільзи кисті виконано наскрізний паз, довжина якого відповідає необхідній величині ротаційних рухів передпліччя; на кільцеподібному виступі гільзи передпліччя встановлено гвинт, який розміщено в наскрізному поперечному пазу гільзи кисті; на гвинт встановлена гайка, наприклад смушкова, з шайбою. UA 102490 C2 (12) UA 102490 C2 UA 102490 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до медицини та медичної техніки і може бути використаний при лікуванні деформацій та патологій уражених верхніх кінцівок. Відомий ортез на верхню кінцівку (в оригіналі - апарат на передпліччя із захватом променезап'ясткового та ліктьового суглобів), який включає шкіряні гільзи на передпліччя, плече та кисть із шнурівками, на поверхні гільз встановлено каркас, який складається із шин передпліччя, плеча і кисті та двох півкілець. Шини передпліччя та плеча сполучені між собою ліктьовими шарнірами, а зовнішня шина передпліччя та шина кисті - променезап'ястковим шарніром. Верхні кінці шин плеча сполучені між собою одним півкільцем, а нижні кінці шин передпліччя - другим півкільцем. (Апарат на предплечье с захватом лучезапястного и локтевого суставов. В кн. "Конструкции протезно-ортопедических изделий". Под ред. А.П. Кужекина. Изд. "Легкая и пищевая промышленность", М., 1984 г., с. 208). Ортез фіксує області передпліччя, плеча та кисті, не обмежує кутові рухи в ліктьовому та променезап'ястковому суглобах за шарнірів та дозволяє застосовувати його при лікуванні хибних суглобів, при уповільненій консолідації переломів та нефіксованих деформаціях передпліччя в середній та нижній третині, при захворюваннях променезап'ясткового чи ліктьового суглобів верхньої кінцівки. Недоліки його полягають в низькій функціональності, неестетичності та складності конструкції, що не дозволяє використовувати ортез при складних деформаціях та патологіях верхніх кінцівок з порушеннями рухових функцій. Відомий також ортез на верхню кінцівку по патенту США № 6179799, який включає гільзи (в оригіналі - манжетки) плеча, передпліччя та кисті (в оригіналі - гільза зап'ястя), шарнір ротації передпліччя (в оригіналі - шарнір), що сполучує гільзи передпліччя та зап'ястя для регулювання повороту гільзи зап'ястя відносно гільзи передпліччя. Шарнір ротації передпліччя складається із поворотного кронштейна, сполученого із стержнем, один кінець якого закріплений шарнірно на платформі, яка встановлена на гільзі передпліччя, а інший кінець закріплено шарнірно за допомогою розніму в одному з отворів гільзи на зап'ястя; поворотний кронштейн сполучено з механізмом кочення, а на поверхні гільз встановлені елементи кріплення. Механізм кочення регулює переміщення поворотного кронштейна і дає можливість робити обертання гільзи зап'ястя відносно гільзи передпліччя, а за допомогою стержня можна регулювати радіальну вісь повороту відносно поздовжньої осі передпліччя. Цей ортез прийнято за прототип. Недоліком такого пристрою є те, що регулювання кутів повороту гільзи зап'ястя щодо гільзи передпліччя здійснюється дискретно за рахунок перестановки стержня кронштейна шарніра ротації передпліччя в інший отвір гільзи за допомогою розніму, що ускладнює регулювання ротаційних рухів передпліччя, коли потрібно вибрати оптимальний діапазон кутових переміщень у відповідності з індивідуальними можливостями пацієнта. Крім того, конструкція ортеза громіздка і складна через наявність великої кількості деталей (стержень, платформа, рознім, механізм кочення) та незручна в користуванні через розміщення деталей шарніра над поверхнею гільз. Технічною задачею винаходу є підвищення функціональності ортеза шляхом реалізації плавного регулювання фізіологічного положення кисті в межах ротаційного руху передпліччя, спрощення конструкції та підвищення зручності експлуатації ортеза. Ця задача вирішена там, що в ортезі на верхню кінцівку, який включає гільзи плеча, передпліччя та кисті з поздовжніми розрізами по їх довжині; шарнір ротації передпліччя, який сполучає гільзи передпліччя та кисті, ліктьовий шарнір, який сполучає гільзи передпліччя та плеча, і елементи кріплення ортеза, відмінністю є те, що шарнір ротації передпліччя має два кільцеподібні виступи, виконані відповідно на дистальному кінці гільзи передпліччя та на проксимальному кінці гільзи кисті, які контактно сполучені між собою з можливістю кутового обертання гільз одна відносно одної; на кільцеподібному виступі гільзи кисті виконано наскрізний паз, довжина якого відповідає необхідній величині ротаційних рухів передпліччя; на кільцеподібному виступі гільзи передпліччя встановлено гвинт, який розміщено в наскрізному поперечному пазу гільзи кисті; на гвинт встановлена гайка, наприклад смушкова, з шайбою для фіксації гільзи кисті в вибраному положенні відносно гільзи передпліччя. Шарнір ротації передпліччя, виконаний у вигляді контактно сполучених кільцеподібних виступів, виконаних відповідно на гільзах кисті та передпліччя дозволяє виконувати кутові обертання гільз одна відносно одної. Гвинт, встановлений на виступі гільзи передпліччя, пропущений через наскрізний паз, виконаний на кільцеподібному виступі гільзи кисті, та гайка з шайбою забезпечує, якщо необхідно, надійну фіксацію гільзи кисті відносно гільзи передпліччя в вибраному положенні, а при відпущеній гайці - ротаційні рухи передпліччя в необхідному діапазоні. Наявність в конструкції смушкової гайки дозволяє виконувати регулювання положення гільзи кисті без використання сторонніх інструментів. 1 UA 102490 C2 5 10 15 20 25 30 35 40 45 Суть винаходу пояснюється кресленнями, на яких зображено: фіг. 1 - ортез на верхню кінцівку, загальний вигляд; фіг. 2 - ортез з гільзами в положенні "одягання-знімання"; фіг. 3 - ортез з гільзами в положенні корекції. Ортез на верхню кінцівку складається із гільзи 1 кисті, гільзи 2 передпліччя та гільзи 3 плеча, виготовлених із термопластичного матеріалу, наприклад із поліетилену. На проксимальному кінці гільзи 1 кисті в області зап'ястку виконано кільцеподібний виступ 4, на поверхні якого радіально розташований наскрізний паз 5 (фіг. 1), довжина якого відповідає необхідній величині ротаційних рухів передпліччя. По всій довжині гільзи 1 виконано боковий фігурний розріз 6 (фіг. 2). На дистальному кінці гільзи 2 передпліччя виконано кільцеподібний виступ 7, розміри якого вибрані таким чином, що він вільно входить всередину кільцеподібного виступу 4 гільзи 1 кисті з можливістю виконання кутових переміщень гільз 1 та 2 одна відносно одної. На поверхні кільцеподібного виступу 7 гільзи 2 передпліччя жорстко закріплено гвинт 8, який розміщено в наскрізному пазу 5 кільцеподібного виступу 4. На гвинті 8 розміщені гайка 9, наприклад смушкова, з шайбою 10. Кільцеподібний виступ 7 та 4 з наскрізним пазом 5, гвинт 8 із смушковою гайкою 9 з шайбою 10 складають шарнір ротації передпліччя. Гільза 2 передпліччя виконана з поздовжнім розрізом 11. Гільза 3 плеча виконана з подовжнім розрізом 12 та сполучена з гільзою 2 передпліччя за допомогою ліктьового шарніра 13. На поверхні гільз 1, 3 встановлені елементи 14 кріплення виготовлені із стрічки 15 (фіг. 3) ремінної та смужок 16 текстильної застібки типа "Velkro" на кінцях, пропущених через прямокутне металеве кільце 17. Ортез на верхню кінцівку використовують наступним чином. Для надягання ортеза на верхню кінцівку пацієнта при розфіксованій гайці 9 проводять суміщення бокового розрізу 6 гільзи 1 кисті з розрізом 11 гільзи 2 передпліччя, орієнтуючи його на розріз 12 гільзи 3 плеча (Фіг. 3). Елементи 14 кріплення розфіксовують. Кінцівку пацієнта розміщують в ортезі, починаючи з кисті та попередньо фіксують за допомогою елементів 14 кріплення. При ослабленій гайці 9 повертають гільзу 1 кисті відносно гільзи 2 передпліччя в напрямку індивідуально вибраного максимально можливого фізіологічного положення ротації кисті відносно передпліччя, перекриваючи розрізи 6 та 11 гільз 1, 2 кисті та передпліччя відповідно. За допомогою гвинта 8 і смушкової гайки 9 фіксують це положення на період користування ортезом. Користуються ортезом з фіксацією кисті в цьому положенні визначений час відповідно з рекомендаціями лікаря. Для збільшення кута ротації ослабляють гайку 9, повертають гільзу 1 кисті відносно гільзи 2 передпліччя та фіксують в необхідному положенні. При цьому кут ротації кисті регулюється плавно при нерухомому передпліччі пацієнта, що дозволяє більш точно вибирати його величину у відповідності з індивідуальними можливостями пацієнтів. Для збереження кутових переміщень кисті відносно передпліччя, наприклад, при розробці контрактур променезап'ясткового суглоба, гайку 9 ослабляють та проводять тренування рухових функцій верхньої кінцівки у відповідності з призначеннями лікаря. В УкрНДІпротезування виготовлено 40 експериментальних ортезів для корекції ротаційних установок передпліччя та усунення пронаційно-супінаційних контрактур передпліччя, які показали надійність фіксації гільз кисті та передпліччя одна відносно одної у вибраному положенні, що сприяє поступовому подовженню скорочених м'язів, тим самим поліпшуючи як активну, так і пасивну амплітуди руху охоплених ортезом суглобів. Таким чином, конструкція дозволяє реалізувати плавне регулювання фізіологічного положення кисті в межах ротаційних рухів передпліччя, що підвищує функціональність ортеза. Крім того, конструкція шарніра ротації спрощує конструкцію ортеза та підвищує його естетичні характеристики, що підвищує позитивне відношення пацієнтів при лікуванні таким виробом. ФОРМУЛА ВИНАХОДУ 50 55 60 Ортез на верхню кінцівку, що включає гільзи плеча, передпліччя та кисті з поздовжніми розрізами по їх довжині; шарнір ротації передпліччя, який сполучає гільзи передпліччя та кисті, ліктьовий шарнір, що сполучає гільзи передпліччя та плеча, і елементи кріплення ортеза, який відрізняється тим, що шарнір ротації передпліччя має два кільцеподібні виступи, виконані відповідно на дистальному кінці гільзи передпліччя та на проксимальному кінці гільзи кисті, які контактно сполучені між собою з можливістю кутового обертання гільз одна відносно одної; на кільцеподібному виступі гільзи кисті виконано наскрізний паз, довжина якого відповідає необхідній величині ротаційних рухів передпліччя; на кільцеподібному виступі гільзи передпліччя встановлено гвинт, який розміщено в наскрізному поперечному пазу гільзи кисті; на гвинт встановлена гайка, наприклад смушкова, з шайбою для фіксації гільзи кисті в вибраному положенні відносно гільзи передпліччя. 2 UA 102490 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюOrthesis for upper limb
Автори англійськоюLytvynenko Oksana Mykolaivna, Skrypka Oleksii Hryhorovych, Sazanov Oleksii Oleksandrovych, Yarovyi Yevhen Andriiovych
Назва патенту російськоюОртез на верхнюю конечность
Автори російськоюЛитвиненко Оксана Николаевна, Скрипка Алексей Григорьевич, Сазанов Алексей Александрович, Яровой Евгений Андреевич
МПК / Мітки
МПК: A61F 5/01
Мітки: кінцівку, ортез, верхню
