Машина для внесення сипучих мінеральних добрив

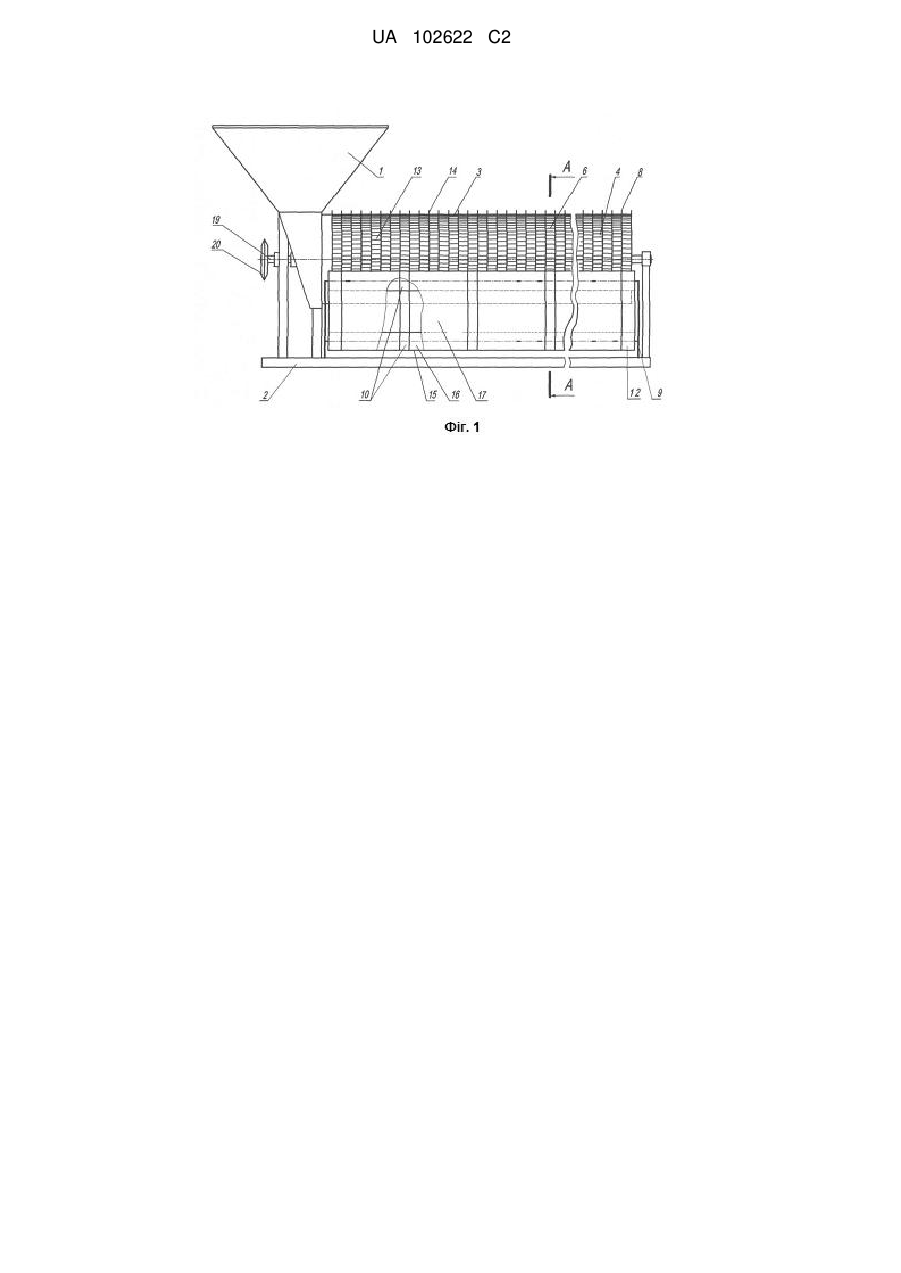

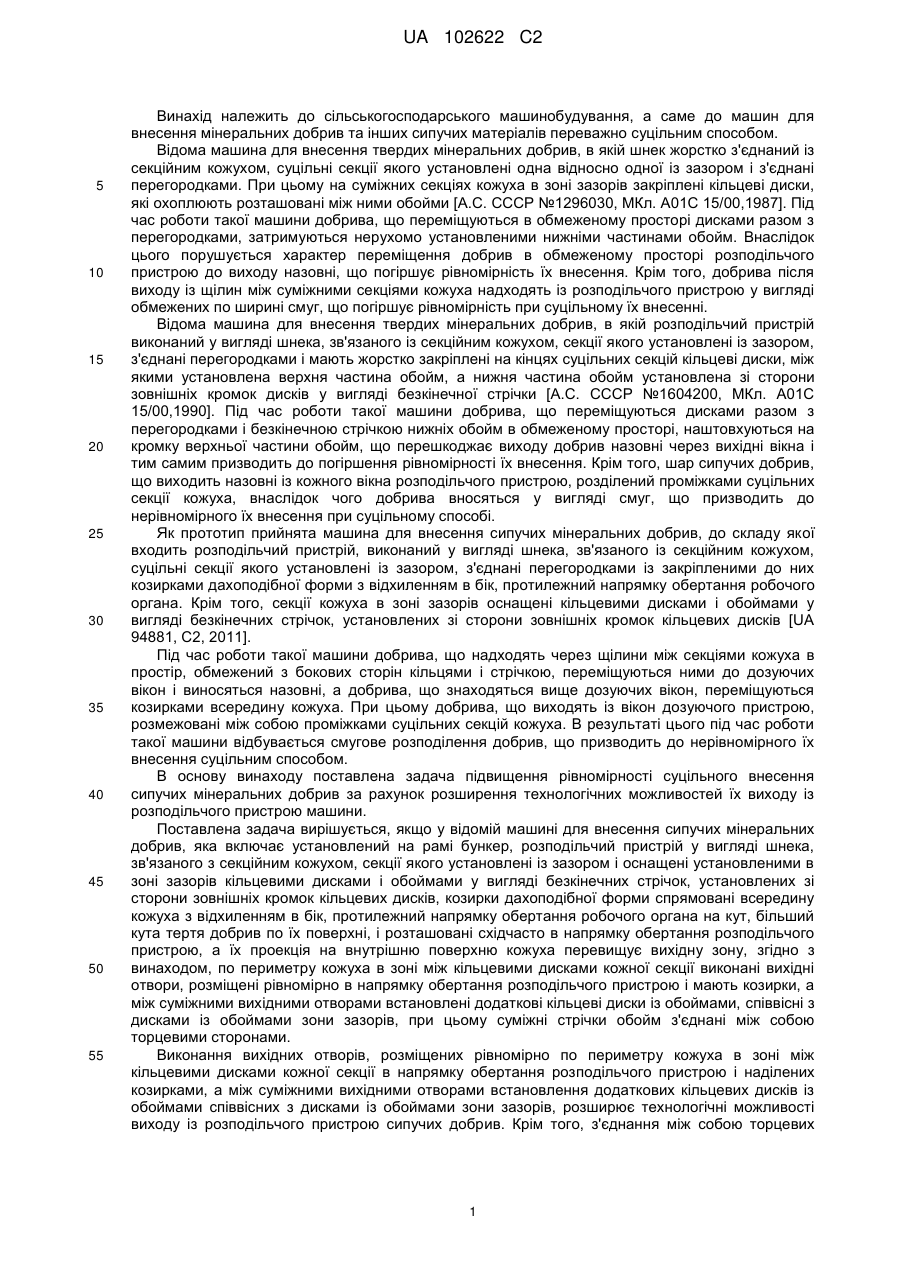

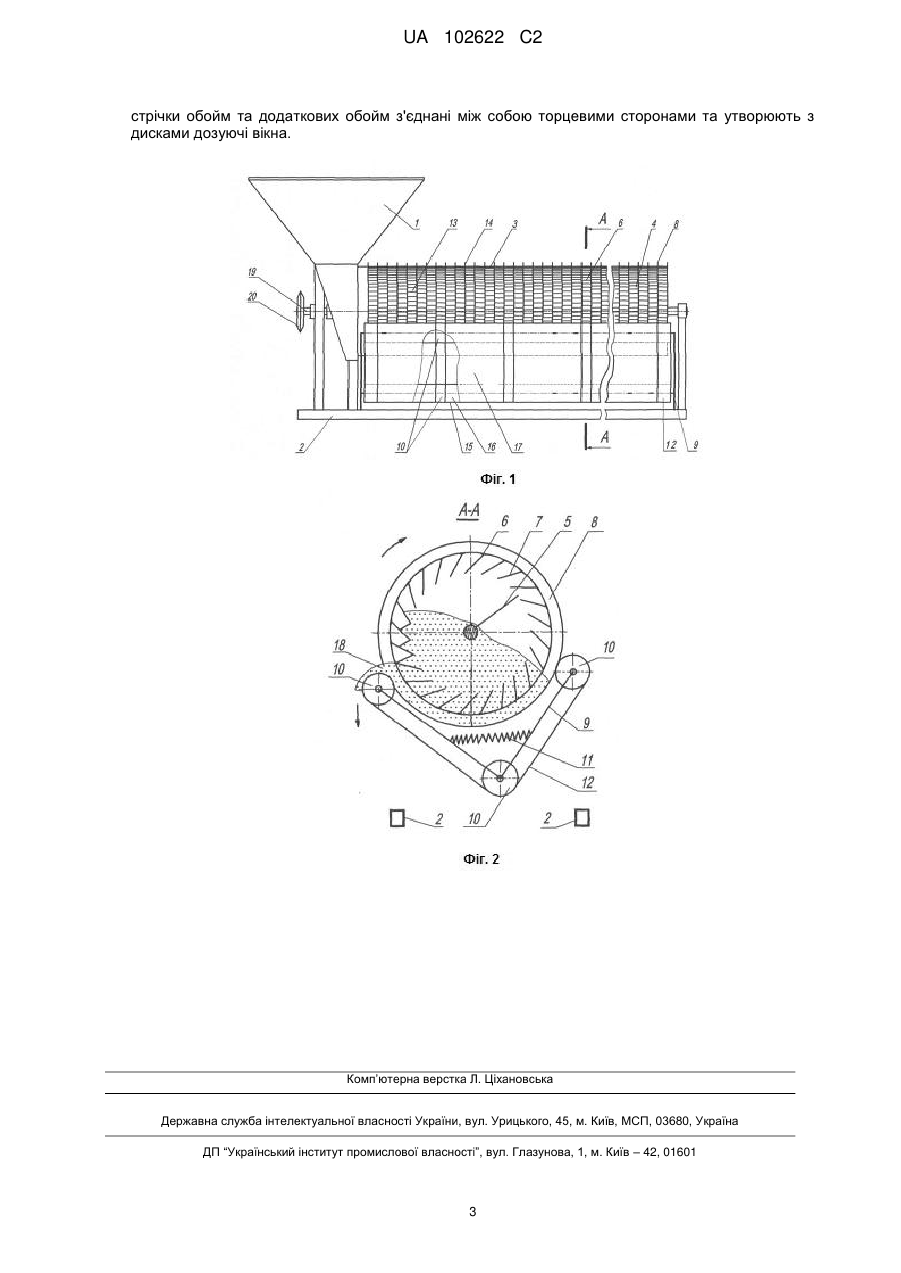

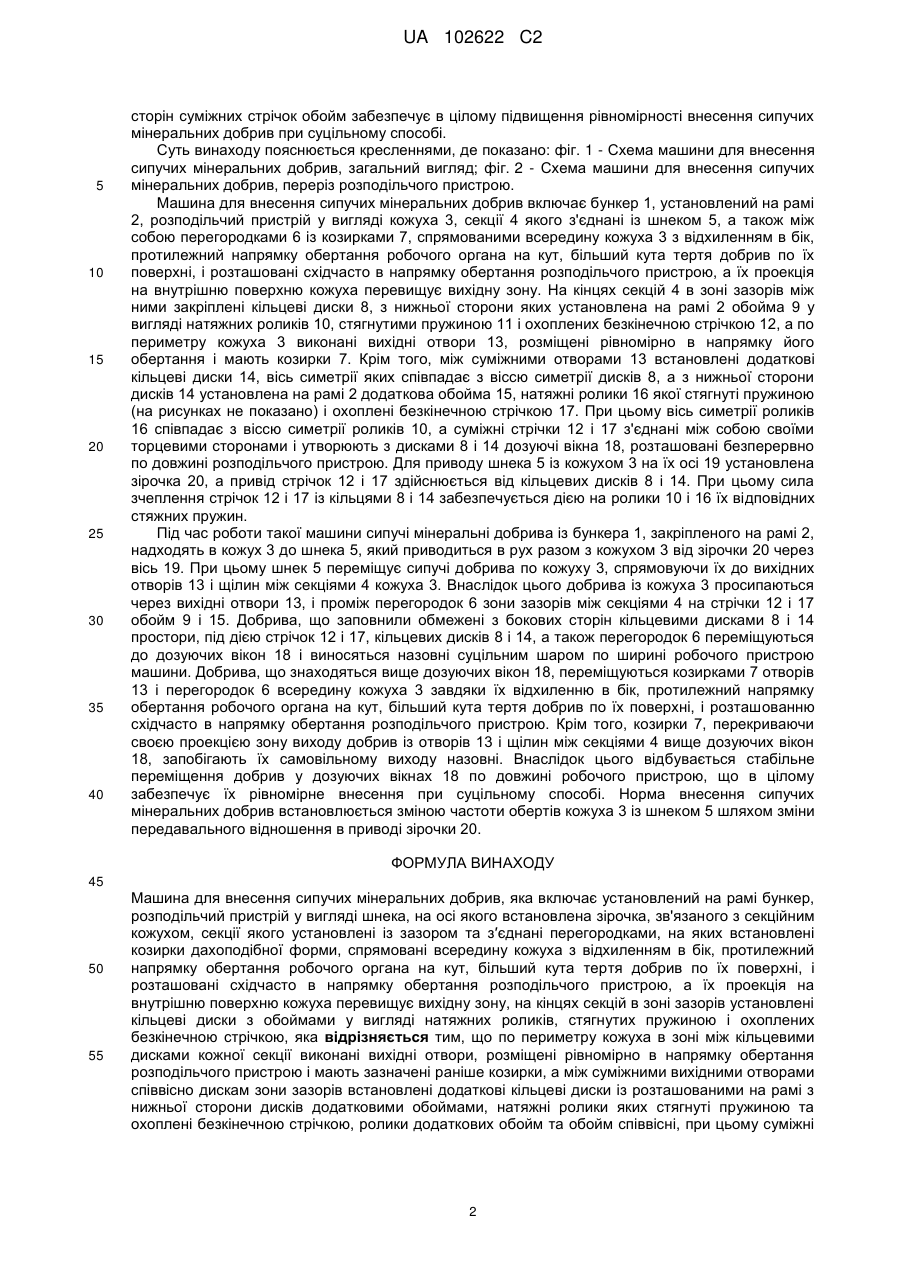

Реферат: Машина для внесення сипучих мінеральних добрив включає установлений на рамі бункер, розподільчий пристрій у вигляді шнека, на осі якого встановлена зірочка, зв'язаного з секційним кожухом, секції якого установлені із зазором та з′єднані перегородками, на яких встановлені козирки дахоподібної форми, спрямовані всередину кожуха з відхиленням в бік, протилежний напрямку обертання робочого органа на кут, більший кута тертя добрив по їх поверхні, і розташовані східчасто в напрямку обертання розподільчого пристрою, а їх проекція на внутрішню поверхню кожуха перевищує вихідну зону. На кінцях секцій в зоні зазорів установлені кільцеві диски з обоймами у вигляді натяжних роликів, стягнутих пружиною і охоплених безкінечною стрічкою. По периметру кожуха в зоні між кільцевими дисками кожної секції виконані вихідні отвори, розміщені рівномірно в напрямку обертання розподільчого пристрою і мають зазначені раніше козирки. Між суміжними вихідними отворами співвісно дискам зони зазорів встановлені додаткові кільцеві диски із розташованими на рамі з нижньої сторони дисків додатковими обоймами, натяжні ролики яких стягнуті пружиною та охоплені безкінечною стрічкою, ролики додаткових обойм та обойм співвісні, при цьому суміжні стрічки обойм та додаткових обойм з'єднані між собою торцевими сторонами та утворюють з дисками дозуючі вікна. . UA 102622 C2 (12) UA 102622 C2 UA 102622 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, а саме до машин для внесення мінеральних добрив та інших сипучих матеріалів переважно суцільним способом. Відома машина для внесення твердих мінеральних добрив, в якій шнек жорстко з'єднаний із секційним кожухом, суцільні секції якого установлені одна відносно одної із зазором і з'єднані перегородками. При цьому на суміжних секціях кожуха в зоні зазорів закріплені кільцеві диски, які охоплюють розташовані між ними обойми [А.С. СССР №1296030, МКл. А01С 15/00,1987]. Під час роботи такої машини добрива, що переміщуються в обмеженому просторі дисками разом з перегородками, затримуються нерухомо установленими нижніми частинами обойм. Внаслідок цього порушується характер переміщення добрив в обмеженому просторі розподільчого пристрою до виходу назовні, що погіршує рівномірність їх внесення. Крім того, добрива після виходу із щілин між суміжними секціями кожуха надходять із розподільчого пристрою у вигляді обмежених по ширині смуг, що погіршує рівномірність при суцільному їх внесенні. Відома машина для внесення твердих мінеральних добрив, в якій розподільчий пристрій виконаний у вигляді шнека, зв'язаного із секційним кожухом, секції якого установлені із зазором, з'єднані перегородками і мають жорстко закріплені на кінцях суцільних секцій кільцеві диски, між якими установлена верхня частина обойм, а нижня частина обойм установлена зі сторони зовнішніх кромок дисків у вигляді безкінечної стрічки [А.С. СССР №1604200, МКл. А01С 15/00,1990]. Під час роботи такої машини добрива, що переміщуються дисками разом з перегородками і безкінечною стрічкою нижніх обойм в обмеженому просторі, наштовхуються на кромку верхньої частини обойм, що перешкоджає виходу добрив назовні через вихідні вікна і тим самим призводить до погіршення рівномірності їх внесення. Крім того, шар сипучих добрив, що виходить назовні із кожного вікна розподільчого пристрою, розділений проміжками суцільних секції кожуха, внаслідок чого добрива вносяться у вигляді смуг, що призводить до нерівномірного їх внесення при суцільному способі. Як прототип прийнята машина для внесення сипучих мінеральних добрив, до складу якої входить розподільчий пристрій, виконаний у вигляді шнека, зв'язаного із секційним кожухом, суцільні секції якого установлені із зазором, з'єднані перегородками із закріпленими до них козирками дахоподібної форми з відхиленням в бік, протилежний напрямку обертання робочого органа. Крім того, секції кожуха в зоні зазорів оснащені кільцевими дисками і обоймами у вигляді безкінечних стрічок, установлених зі сторони зовнішніх кромок кільцевих дисків [UA 94881, С2, 2011]. Під час роботи такої машини добрива, що надходять через щілини між секціями кожуха в простір, обмежений з бокових сторін кільцями і стрічкою, переміщуються ними до дозуючих вікон і виносяться назовні, а добрива, що знаходяться вище дозуючих вікон, переміщуються козирками всередину кожуха. При цьому добрива, що виходять із вікон дозуючого пристрою, розмежовані між собою проміжками суцільних секцій кожуха. В результаті цього під час роботи такої машини відбувається смугове розподілення добрив, що призводить до нерівномірного їх внесення суцільним способом. В основу винаходу поставлена задача підвищення рівномірності суцільного внесення сипучих мінеральних добрив за рахунок розширення технологічних можливостей їх виходу із розподільчого пристрою машини. Поставлена задача вирішується, якщо у відомій машині для внесення сипучих мінеральних добрив, яка включає установлений на рамі бункер, розподільчий пристрій у вигляді шнека, зв'язаного з секційним кожухом, секції якого установлені із зазором і оснащені установленими в зоні зазорів кільцевими дисками і обоймами у вигляді безкінечних стрічок, установлених зі сторони зовнішніх кромок кільцевих дисків, козирки дахоподібної форми спрямовані всередину кожуха з відхиленням в бік, протилежний напрямку обертання робочого органа на кут, більший кута тертя добрив по їх поверхні, і розташовані східчасто в напрямку обертання розподільчого пристрою, а їх проекція на внутрішню поверхню кожуха перевищує вихідну зону, згідно з винаходом, по периметру кожуха в зоні між кільцевими дисками кожної секції виконані вихідні отвори, розміщені рівномірно в напрямку обертання розподільчого пристрою і мають козирки, а між суміжними вихідними отворами встановлені додаткові кільцеві диски із обоймами, співвісні з дисками із обоймами зони зазорів, при цьому суміжні стрічки обойм з'єднані між собою торцевими сторонами. Виконання вихідних отворів, розміщених рівномірно по периметру кожуха в зоні між кільцевими дисками кожної секції в напрямку обертання розподільчого пристрою і наділених козирками, а між суміжними вихідними отворами встановлення додаткових кільцевих дисків із обоймами співвісних з дисками із обоймами зони зазорів, розширює технологічні можливості виходу із розподільчого пристрою сипучих добрив. Крім того, з'єднання між собою торцевих 1 UA 102622 C2 5 10 15 20 25 30 35 40 сторін суміжних стрічок обойм забезпечує в цілому підвищення рівномірності внесення сипучих мінеральних добрив при суцільному способі. Суть винаходу пояснюється кресленнями, де показано: фіг. 1 - Схема машини для внесення сипучих мінеральних добрив, загальний вигляд; фіг. 2 - Схема машини для внесення сипучих мінеральних добрив, переріз розподільчого пристрою. Машина для внесення сипучих мінеральних добрив включає бункер 1, установлений на рамі 2, розподільчий пристрій у вигляді кожуха 3, секції 4 якого з'єднані із шнеком 5, а також між собою перегородками 6 із козирками 7, спрямованими всередину кожуха 3 з відхиленням в бік, протилежний напрямку обертання робочого органа на кут, більший кута тертя добрив по їх поверхні, і розташовані східчасто в напрямку обертання розподільчого пристрою, а їх проекція на внутрішню поверхню кожуха перевищує вихідну зону. На кінцях секцій 4 в зоні зазорів між ними закріплені кільцеві диски 8, з нижньої сторони яких установлена на рамі 2 обойма 9 у вигляді натяжних роликів 10, стягнутими пружиною 11 і охоплених безкінечною стрічкою 12, а по периметру кожуха 3 виконані вихідні отвори 13, розміщені рівномірно в напрямку його обертання і мають козирки 7. Крім того, між суміжними отворами 13 встановлені додаткові кільцеві диски 14, вісь симетрії яких співпадає з віссю симетрії дисків 8, а з нижньої сторони дисків 14 установлена на рамі 2 додаткова обойма 15, натяжні ролики 16 якої стягнуті пружиною (на рисунках не показано) і охоплені безкінечною стрічкою 17. При цьому вісь симетрії роликів 16 співпадає з віссю симетрії роликів 10, а суміжні стрічки 12 і 17 з'єднані між собою своїми торцевими сторонами і утворюють з дисками 8 і 14 дозуючі вікна 18, розташовані безперервно по довжині розподільчого пристрою. Для приводу шнека 5 із кожухом 3 на їх осі 19 установлена зірочка 20, а привід стрічок 12 і 17 здійснюється від кільцевих дисків 8 і 14. При цьому сила зчеплення стрічок 12 і 17 із кільцями 8 і 14 забезпечується дією на ролики 10 і 16 їх відповідних стяжних пружин. Під час роботи такої машини сипучі мінеральні добрива із бункера 1, закріпленого на рамі 2, надходять в кожух 3 до шнека 5, який приводиться в рух разом з кожухом 3 від зірочки 20 через вісь 19. При цьому шнек 5 переміщує сипучі добрива по кожуху 3, спрямовуючи їх до вихідних отворів 13 і щілин між секціями 4 кожуха 3. Внаслідок цього добрива із кожуха 3 просипаються через вихідні отвори 13, і проміж перегородок 6 зони зазорів між секціями 4 на стрічки 12 і 17 обойм 9 і 15. Добрива, що заповнили обмежені з бокових сторін кільцевими дисками 8 і 14 простори, під дією стрічок 12 і 17, кільцевих дисків 8 і 14, а також перегородок 6 переміщуються до дозуючих вікон 18 і виносяться назовні суцільним шаром по ширині робочого пристрою машини. Добрива, що знаходяться вище дозуючих вікон 18, переміщуються козирками 7 отворів 13 і перегородок 6 всередину кожуха 3 завдяки їх відхиленню в бік, протилежний напрямку обертання робочого органа на кут, більший кута тертя добрив по їх поверхні, і розташованню східчасто в напрямку обертання розподільчого пристрою. Крім того, козирки 7, перекриваючи своєю проекцією зону виходу добрив із отворів 13 і щілин між секціями 4 вище дозуючих вікон 18, запобігають їх самовільному виходу назовні. Внаслідок цього відбувається стабільне переміщення добрив у дозуючих вікнах 18 по довжині робочого пристрою, що в цілому забезпечує їх рівномірне внесення при суцільному способі. Норма внесення сипучих мінеральних добрив встановлюється зміною частоти обертів кожуха 3 із шнеком 5 шляхом зміни передавального відношення в приводі зірочки 20. ФОРМУЛА ВИНАХОДУ 45 50 55 Машина для внесення сипучих мінеральних добрив, яка включає установлений на рамі бункер, розподільчий пристрій у вигляді шнека, на осі якого встановлена зірочка, зв'язаного з секційним кожухом, секції якого установлені із зазором та з′єднані перегородками, на яких встановлені козирки дахоподібної форми, спрямовані всередину кожуха з відхиленням в бік, протилежний напрямку обертання робочого органа на кут, більший кута тертя добрив по їх поверхні, і розташовані східчасто в напрямку обертання розподільчого пристрою, а їх проекція на внутрішню поверхню кожуха перевищує вихідну зону, на кінцях секцій в зоні зазорів установлені кільцеві диски з обоймами у вигляді натяжних роликів, стягнутих пружиною і охоплених безкінечною стрічкою, яка відрізняється тим, що по периметру кожуха в зоні між кільцевими дисками кожної секції виконані вихідні отвори, розміщені рівномірно в напрямку обертання розподільчого пристрою і мають зазначені раніше козирки, а між суміжними вихідними отворами співвісно дискам зони зазорів встановлені додаткові кільцеві диски із розташованими на рамі з нижньої сторони дисків додатковими обоймами, натяжні ролики яких стягнуті пружиною та охоплені безкінечною стрічкою, ролики додаткових обойм та обойм співвісні, при цьому суміжні 2 UA 102622 C2 стрічки обойм та додаткових обойм з'єднані між собою торцевими сторонами та утворюють з дисками дозуючі вікна. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
