Живильник маслопреса
Номер патенту: 50828
Опубліковано: 25.06.2010
Автори: Пархоменко Анатолій Павлович, Мелікян Юрій Володимирович, Пархоменко Валентина Дмитрівна
Формула / Реферат
Живильник маслопреса, що містить корпус, до якого прикріплені течка та шкребок, що має вертикально розташовані леза, корпус шнека, в якому розташована завантажувальна камера, який відрізняється тим, що течка прикріплена до корпусу шнека нерухомо, зубчасте колесо встановлено на валу шнека завантажувальної камери, а шкребок закріплений між завантажувальною камерою та течкою з можливістю обертання, причому знизу шкребка встановлений зубчастий вінець.
Текст

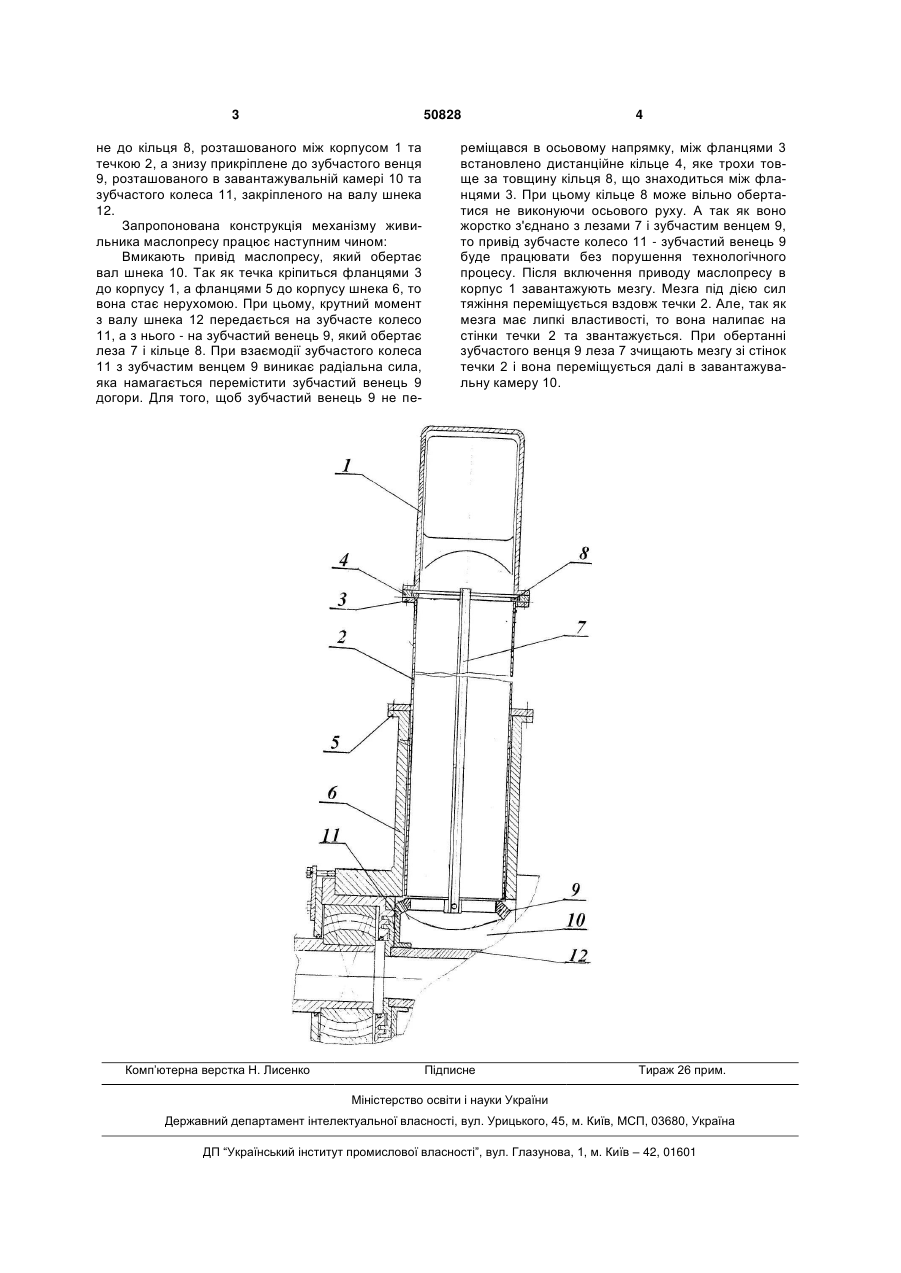

Живильник маслопреса, що містить корпус, до якого прикріплені течка та шкребок, що має вертикально розташовані леза, корпус шнека, в якому розташована завантажувальна камера, який відрізняється тим, що течка прикріплена до корпусу шнека нерухомо, зубчасте колесо встановлено на валу шнека завантажувальної камери, а шкребок закріплений між завантажувальною камерою та течкою з можливістю обертання, причому знизу шкребка встановлений зубчастий вінець. (19) (21) u200913392 (22) 23.12.2009 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ПАРХОМЕНКО ВАЛЕНТИНА ДМИТРІВНА, ПАРХОМЕНКО АНАТОЛІЙ ПАВЛОВИЧ, МЕЛІКЯН ЮРІЙ ВОЛОДИМИРОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 50828 не до кільця 8, розташованого між корпусом 1 та течкою 2, а знизу прикріплене до зубчастого венця 9, розташованого в завантажувальній камері 10 та зубчастого колеса 11, закріпленого на валу шнека 12. Запропонована конструкція механізму живильника маслопресу працює наступним чином: Вмикають привід маслопресу, який обертає вал шнека 10. Так як течка кріпиться фланцями 3 до корпусу 1, а фланцями 5 до корпусу шнека 6, то вона стає нерухомою. При цьому, крутний момент з валу шнека 12 передається на зубчасте колесо 11, а з нього - на зубчастий венець 9, який обертає леза 7 і кільце 8. При взаємодії зубчастого колеса 11 з зубчастим венцем 9 виникає радіальна сила, яка намагається перемістити зубчастий венець 9 догори. Для того, щоб зубчастий венець 9 не пе Комп’ютерна верстка Н. Лиcенко 4 реміщався в осьовому напрямку, між фланцями 3 встановлено дистанційне кільце 4, яке трохи товще за товщину кільця 8, що знаходиться між фланцями 3. При цьому кільце 8 може вільно обертатися не виконуючи осьового руху. А так як воно жорстко з'єднано з лезами 7 і зубчастим венцем 9, то привід зубчасте колесо 11 - зубчастий венець 9 буде працювати без порушення технологічного процесу. Після включення приводу маслопресу в корпус 1 завантажують мезгу. Мезга під дією сил тяжіння переміщується вздовж течки 2. Але, так як мезга має липкі властивості, то вона налипає на стінки течки 2 та звантажується. При обертанні зубчастого венця 9 леза 7 зчищають мезгу зі стінок течки 2 і вона переміщується далі в завантажувальну камеру 10. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFeed track of oil press
Автори англійськоюParkhomenko Valentyna Dmytrivna, Parkhomenko Anatolii Pavlovych, Melikian Yurii Volodymyrovych
Назва патенту російськоюПитатель маслопресса
Автори російськоюПархоменко Валентина Дмитриевна, Пархоменко Анатолий Павлович, Меликян Юрий Владимирович
МПК / Мітки
МПК: C11B 1/00
Мітки: живильник, маслопреса
