Віброекструдер для формування прямокутних у поперечному перерізі фібробетонних виробів

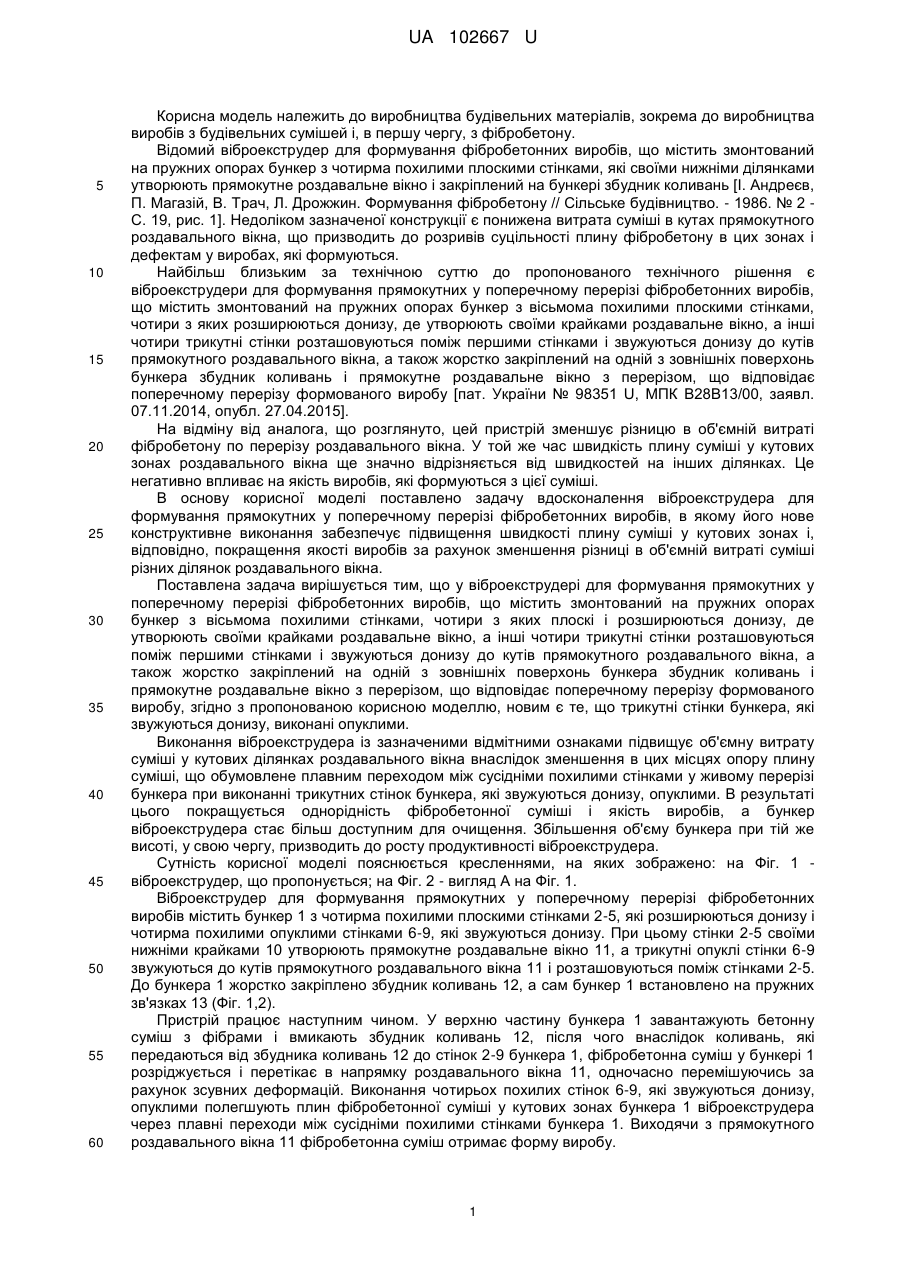

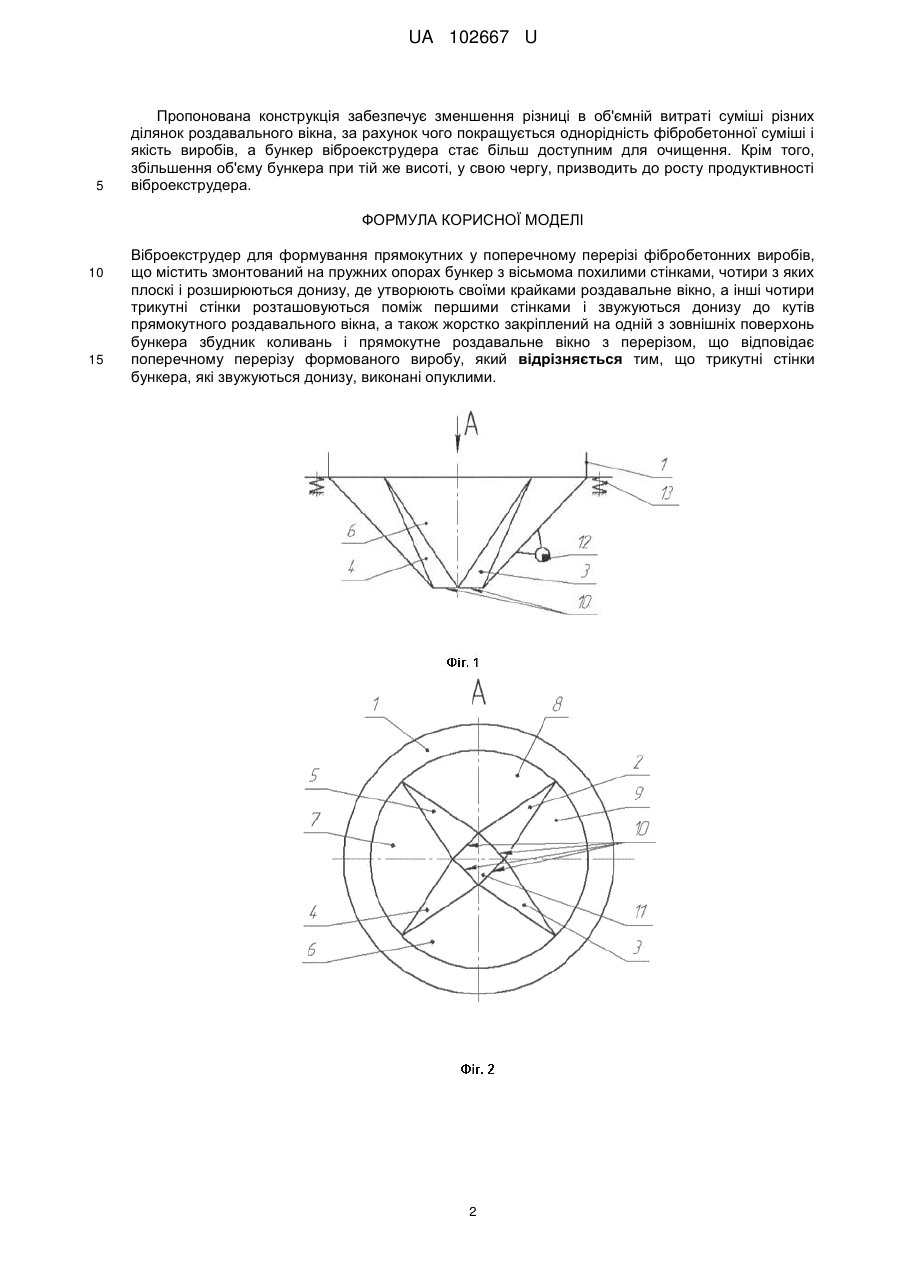

Реферат: Віброекструдер для формування прямокутних у поперечному перерізі фібробетонних виробів містить змонтований на пружних опорах бункер з вісьмома похилими стінками, чотири з яких плоскі і розширюються донизу, де утворюють своїми крайками роздавальне вікно, а інші чотири трикутні стінки розташовуються поміж першими стінками і звужуються донизу до кутів прямокутного роздавального вікна, а також жорстко закріплений на одній з зовнішніх поверхонь бункера збудник коливань і прямокутне роздавальне вікно з перерізом, що відповідає поперечному перерізу формованого виробу. Трикутні стінки бункера, які звужуються донизу, виконані опуклими. UA 102667 U (12) UA 102667 U UA 102667 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробництва будівельних матеріалів, зокрема до виробництва виробів з будівельних сумішей і, в першу чергу, з фібробетону. Відомий віброекструдер для формування фібробетонних виробів, що містить змонтований на пружних опорах бункер з чотирма похилими плоскими стінками, які своїми нижніми ділянками утворюють прямокутне роздавальне вікно і закріплений на бункері збудник коливань [І. Андреєв, П. Магазій, В. Трач, Л. Дрожжин. Формування фібробетону // Сільське будівництво. - 1986. № 2 С. 19, рис. 1]. Недоліком зазначеної конструкції є понижена витрата суміші в кутах прямокутного роздавального вікна, що призводить до розривів суцільності плину фібробетону в цих зонах і дефектам у виробах, які формуються. Найбільш близьким за технічною суттю до пропонованого технічного рішення є віброекструдери для формування прямокутних у поперечному перерізі фібробетонних виробів, що містить змонтований на пружних опорах бункер з вісьмома похилими плоскими стінками, чотири з яких розширюються донизу, де утворюють своїми крайками роздавальне вікно, а інші чотири трикутні стінки розташовуються поміж першими стінками і звужуються донизу до кутів прямокутного роздавального вікна, а також жорстко закріплений на одній з зовнішніх поверхонь бункера збудник коливань і прямокутне роздавальне вікно з перерізом, що відповідає поперечному перерізу формованого виробу [пат. України № 98351 U, МПК В28В13/00, заявл. 07.11.2014, опубл. 27.04.2015]. На відміну від аналога, що розглянуто, цей пристрій зменшує різницю в об'ємній витраті фібробетону по перерізу роздавального вікна. У той же час швидкість плину суміші у кутових зонах роздавального вікна ще значно відрізняється від швидкостей на інших ділянках. Це негативно впливає на якість виробів, які формуються з цієї суміші. В основу корисної моделі поставлено задачу вдосконалення віброекструдера для формування прямокутних у поперечному перерізі фібробетонних виробів, в якому його нове конструктивне виконання забезпечує підвищення швидкості плину суміші у кутових зонах і, відповідно, покращення якості виробів за рахунок зменшення різниці в об'ємній витраті суміші різних ділянок роздавального вікна. Поставлена задача вирішується тим, що у віброекструдері для формування прямокутних у поперечному перерізі фібробетонних виробів, що містить змонтований на пружних опорах бункер з вісьмома похилими стінками, чотири з яких плоскі і розширюються донизу, де утворюють своїми крайками роздавальне вікно, а інші чотири трикутні стінки розташовуються поміж першими стінками і звужуються донизу до кутів прямокутного роздавального вікна, а також жорстко закріплений на одній з зовнішніх поверхонь бункера збудник коливань і прямокутне роздавальне вікно з перерізом, що відповідає поперечному перерізу формованого виробу, згідно з пропонованою корисною моделлю, новим є те, що трикутні стінки бункера, які звужуються донизу, виконані опуклими. Виконання віброекструдера із зазначеними відмітними ознаками підвищує об'ємну витрату суміші у кутових ділянках роздавального вікна внаслідок зменшення в цих місцях опору плину суміші, що обумовлене плавним переходом між сусідніми похилими стінками у живому перерізі бункера при виконанні трикутних стінок бункера, які звужуються донизу, опуклими. В результаті цього покращується однорідність фібробетонної суміші і якість виробів, а бункер віброекструдера стає більш доступним для очищення. Збільшення об'єму бункера при тій же висоті, у свою чергу, призводить до росту продуктивності віброекструдера. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 віброекструдер, що пропонується; на Фіг. 2 - вигляд А на Фіг. 1. Віброекструдер для формування прямокутних у поперечному перерізі фібробетонних виробів містить бункер 1 з чотирма похилими плоскими стінками 2-5, які розширюються донизу і чотирма похилими опуклими стінками 6-9, які звужуються донизу. При цьому стінки 2-5 своїми нижніми крайками 10 утворюють прямокутне роздавальне вікно 11, а трикутні опуклі стінки 6-9 звужуються до кутів прямокутного роздавального вікна 11 і розташовуються поміж стінками 2-5. До бункера 1 жорстко закріплено збудник коливань 12, а сам бункер 1 встановлено на пружних зв'язках 13 (Фіг. 1,2). Пристрій працює наступним чином. У верхню частину бункера 1 завантажують бетонну суміш з фібрами і вмикають збудник коливань 12, після чого внаслідок коливань, які передаються від збудника коливань 12 до стінок 2-9 бункера 1, фібробетонна суміш у бункері 1 розріджується і перетікає в напрямку роздавального вікна 11, одночасно перемішуючись за рахунок зсувних деформацій. Виконання чотирьох похилих стінок 6-9, які звужуються донизу, опуклими полегшують плин фібробетонної суміші у кутових зонах бункера 1 віброекструдера через плавні переходи між сусідніми похилими стінками бункера 1. Виходячи з прямокутного роздавального вікна 11 фібробетонна суміш отримає форму виробу. 1 UA 102667 U 5 Пропонована конструкція забезпечує зменшення різниці в об'ємній витраті суміші різних ділянок роздавального вікна, за рахунок чого покращується однорідність фібробетонної суміші і якість виробів, а бункер віброекструдера стає більш доступним для очищення. Крім того, збільшення об'єму бункера при тій же висоті, у свою чергу, призводить до росту продуктивності віброекструдера. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Віброекструдер для формування прямокутних у поперечному перерізі фібробетонних виробів, що містить змонтований на пружних опорах бункер з вісьмома похилими стінками, чотири з яких плоскі і розширюються донизу, де утворюють своїми крайками роздавальне вікно, а інші чотири трикутні стінки розташовуються поміж першими стінками і звужуються донизу до кутів прямокутного роздавального вікна, а також жорстко закріплений на одній з зовнішніх поверхонь бункера збудник коливань і прямокутне роздавальне вікно з перерізом, що відповідає поперечному перерізу формованого виробу, який відрізняється тим, що трикутні стінки бункера, які звужуються донизу, виконані опуклими. 2 UA 102667 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
