Випарний апарат

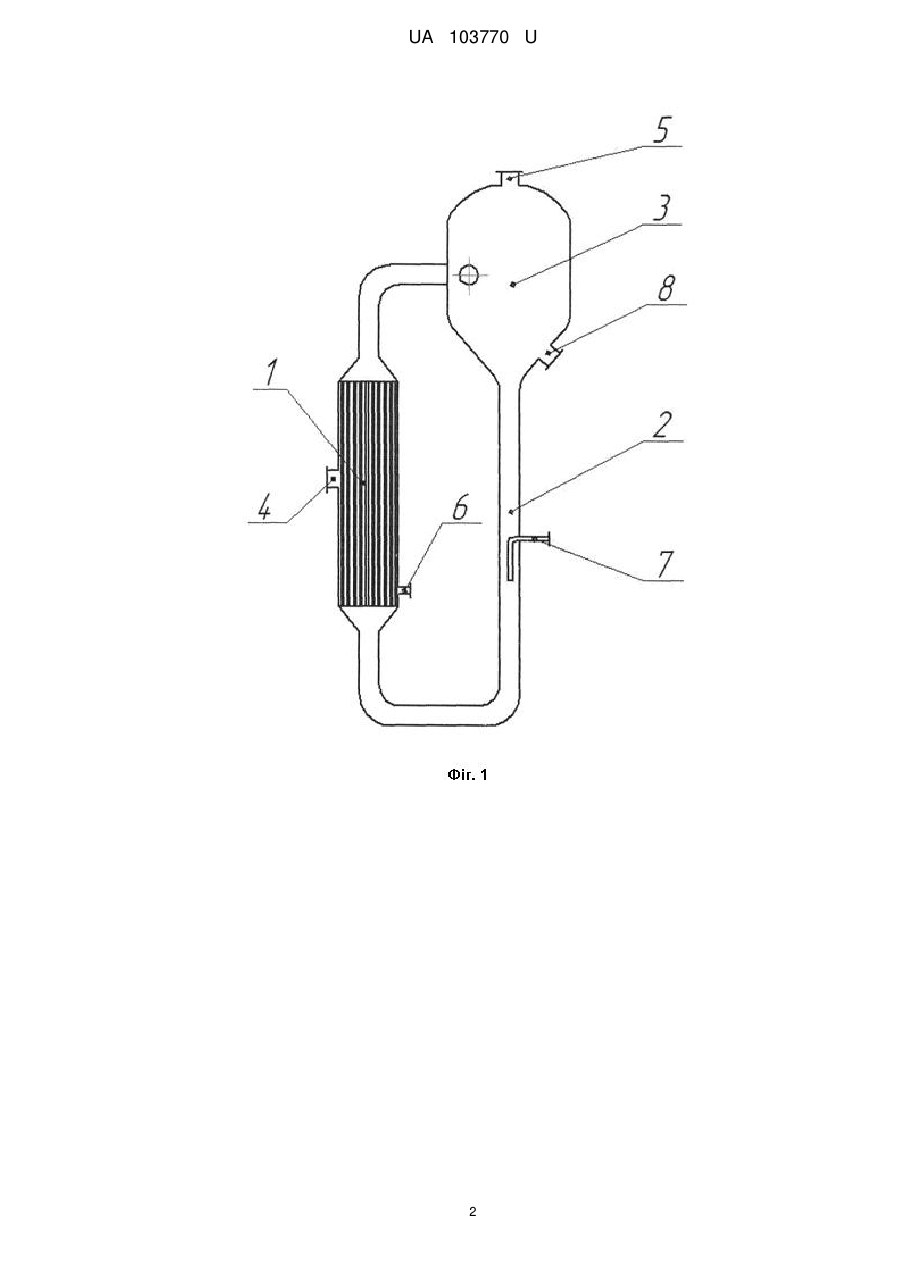

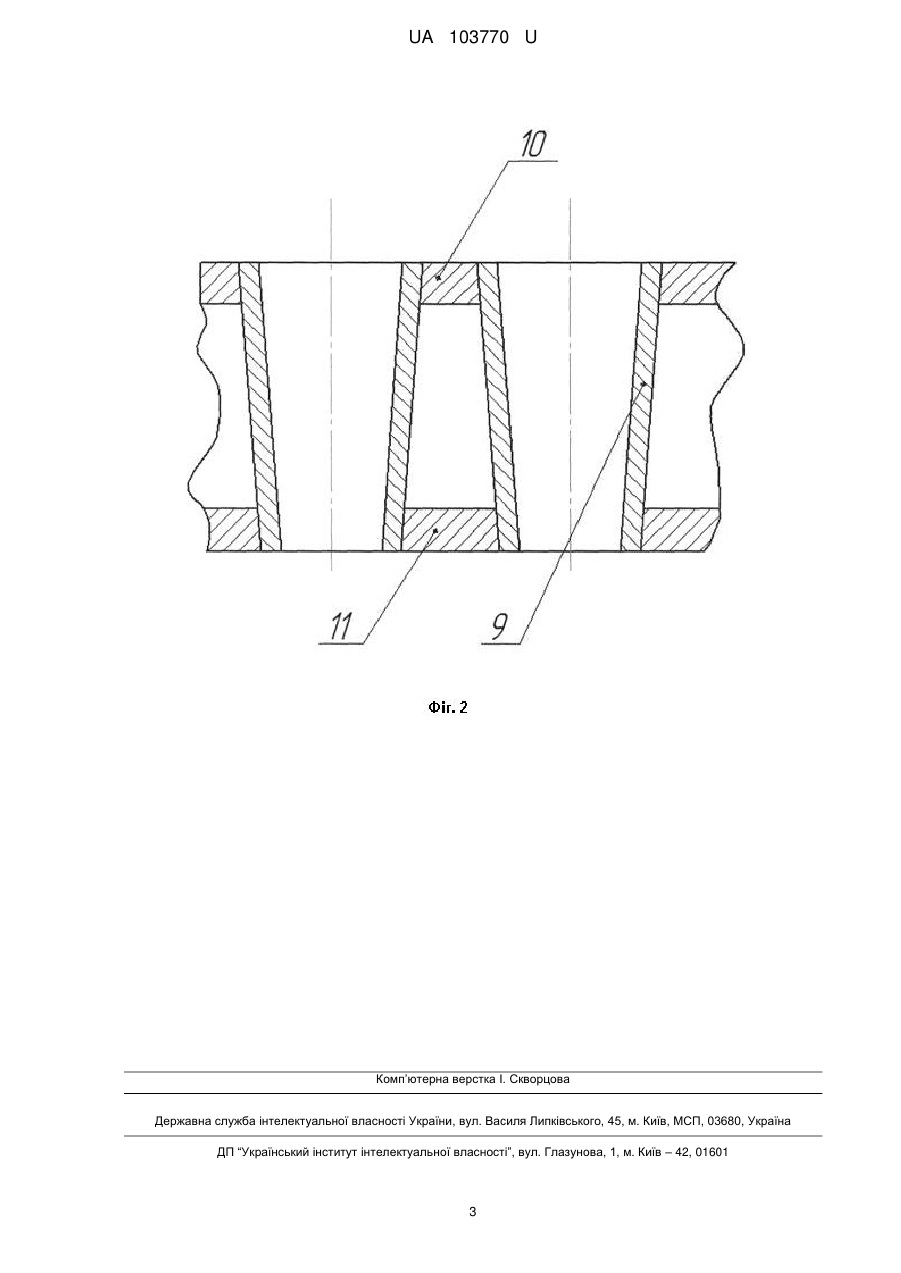

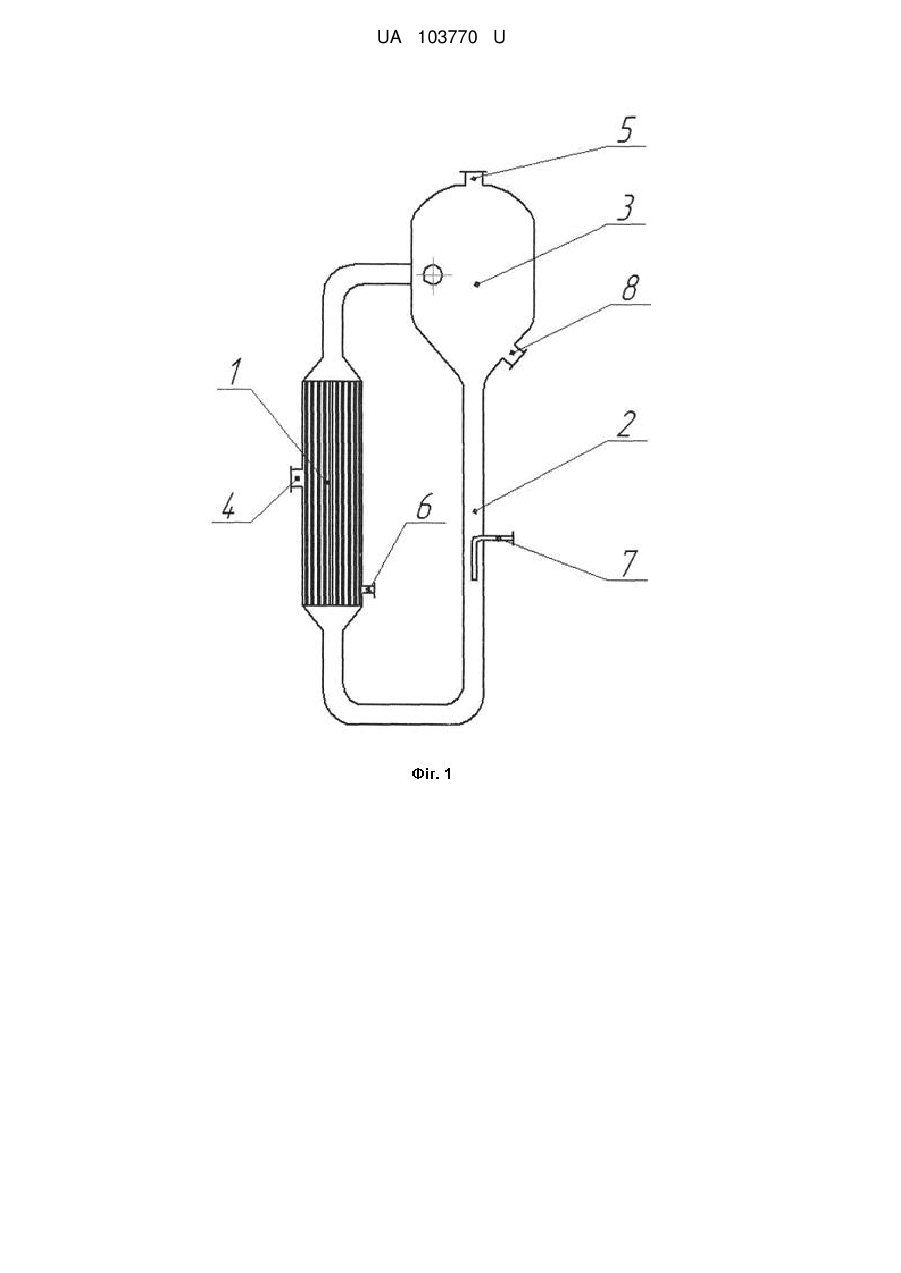

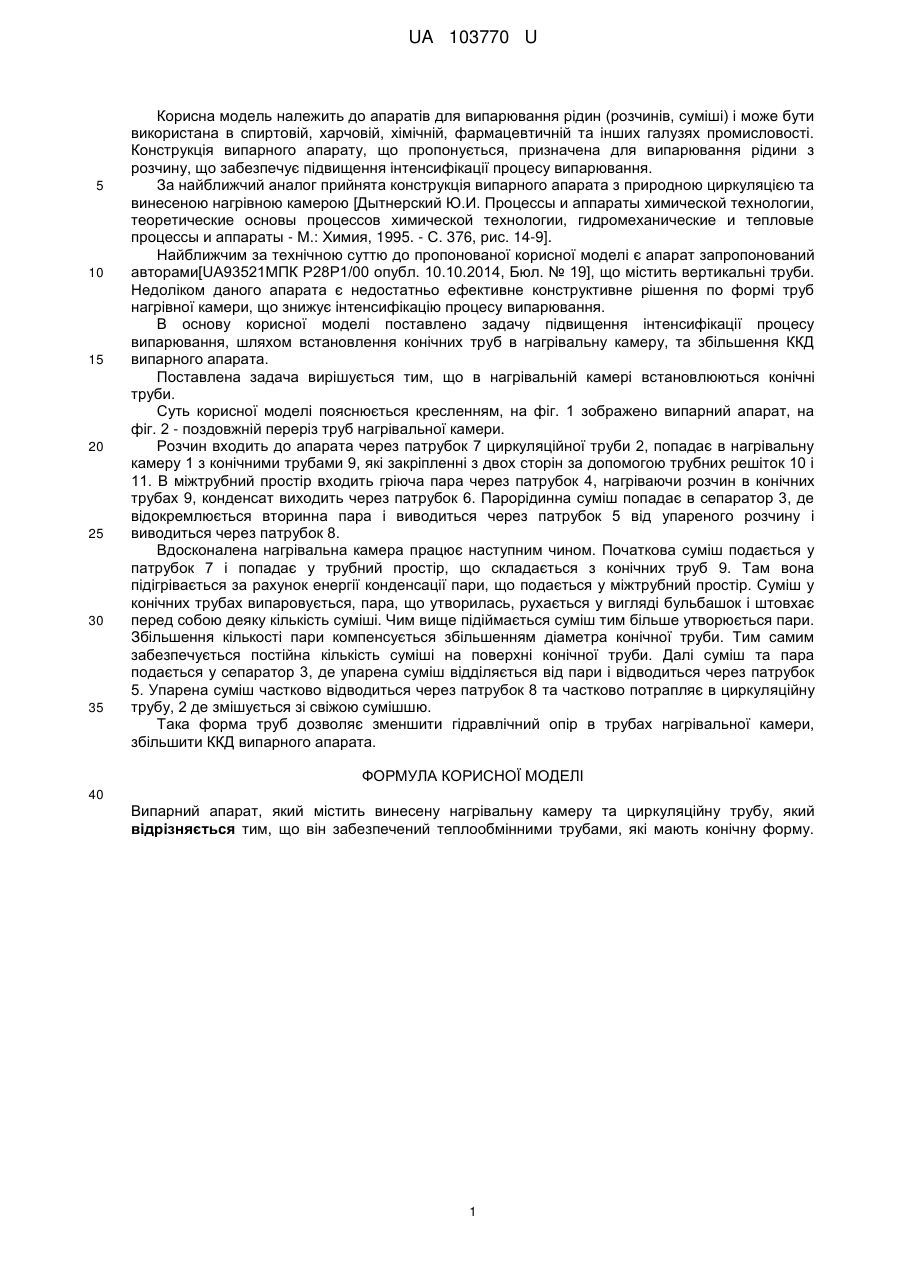

Реферат: Випарний апарат містить винесену нагрівальну камеру та циркуляційну трубу. Апарат забезпечений теплообмінними трубами, які мають конічну форму. UA 103770 U (12) UA 103770 U UA 103770 U 5 10 15 20 25 30 35 Корисна модель належить до апаратів для випарювання рідин (розчинів, суміші) і може бути використана в спиртовій, харчовій, хімічній, фармацевтичній та інших галузях промисловості. Конструкція випарного апарату, що пропонується, призначена для випарювання рідини з розчину, що забезпечує підвищення інтенсифікації процесу випарювання. За найближчий аналог прийнята конструкція випарного апарата з природною циркуляцією та винесеною нагрівною камерою [Дытнерский Ю.И. Процессы и аппараты химической технологии, теоретические основы процессов химической технологии, гидромеханические и тепловые процессы и аппараты - М.: Химия, 1995. - С. 376, рис. 14-9]. Найближчим за технічною суттю до пропонованої корисної моделі є апарат запропонований авторами[UА93521МПК Р28Р1/00 опубл. 10.10.2014, Бюл. № 19], що містить вертикальні труби. Недоліком даного апарата є недостатньо ефективне конструктивне рішення по формі труб нагрівної камери, що знижує інтенсифікацію процесу випарювання. В основу корисної моделі поставлено задачу підвищення інтенсифікації процесу випарювання, шляхом встановлення конічних труб в нагрівальну камеру, та збільшення ККД випарного апарата. Поставлена задача вирішується тим, що в нагрівальній камері встановлюються конічні труби. Суть корисної моделі пояснюється кресленням, на фіг. 1 зображено випарний апарат, на фіг. 2 - поздовжній переріз труб нагрівальної камери. Розчин входить до апарата через патрубок 7 циркуляційної труби 2, попадає в нагрівальну камеру 1 з конічними трубами 9, які закріпленні з двох сторін за допомогою трубних решіток 10 і 11. В міжтрубний простір входить гріюча пара через патрубок 4, нагріваючи розчин в конічних трубах 9, конденсат виходить через патрубок 6. Парорідинна суміш попадає в сепаратор 3, де відокремлюється вторинна пара і виводиться через патрубок 5 від упареного розчину і виводиться через патрубок 8. Вдосконалена нагрівальна камера працює наступним чином. Початкова суміш подається у патрубок 7 і попадає у трубний простір, що складається з конічних труб 9. Там вона підігрівається за рахунок енергії конденсації пари, що подається у міжтрубний простір. Суміш у конічних трубах випаровується, пара, що утворилась, рухається у вигляді бульбашок і штовхає перед собою деяку кількість суміші. Чим вище підіймається суміш тим більше утворюється пари. Збільшення кількості пари компенсується збільшенням діаметра конічної труби. Тим самим забезпечується постійна кількість суміші на поверхні конічної труби. Далі суміш та пара подається у сепаратор 3, де упарена суміш відділяється від пари і відводиться через патрубок 5. Упарена суміш частково відводиться через патрубок 8 та частково потрапляє в циркуляційну трубу, 2 де змішується зі свіжою сумішшю. Така форма труб дозволяє зменшити гідравлічний опір в трубах нагрівальної камери, збільшити ККД випарного апарата. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Випарний апарат, який містить винесену нагрівальну камеру та циркуляційну трубу, який відрізняється тим, що він забезпечений теплообмінними трубами, які мають конічну форму. 1 UA 103770 U 2 UA 103770 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
