Пристрій для світлодіодного освітлення

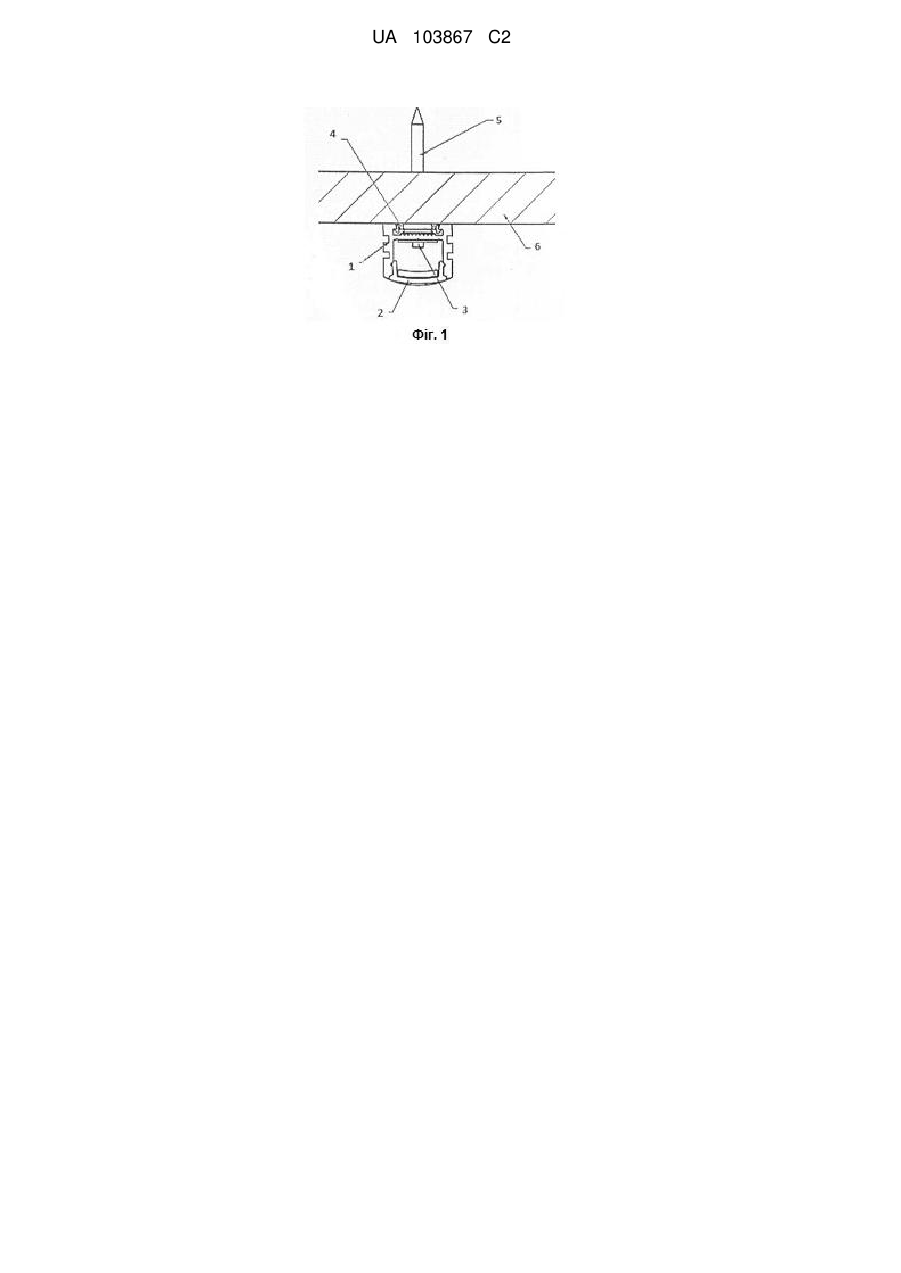

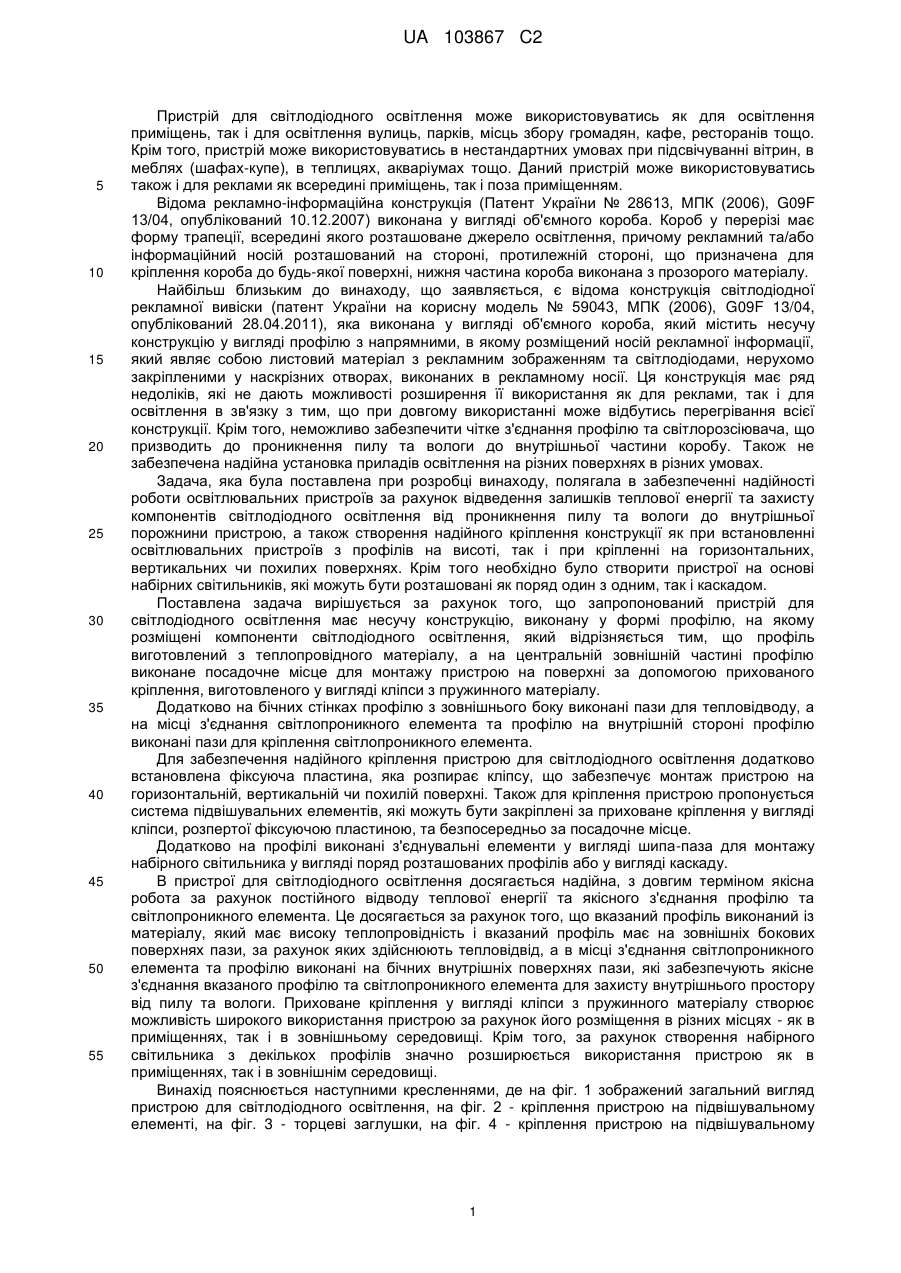

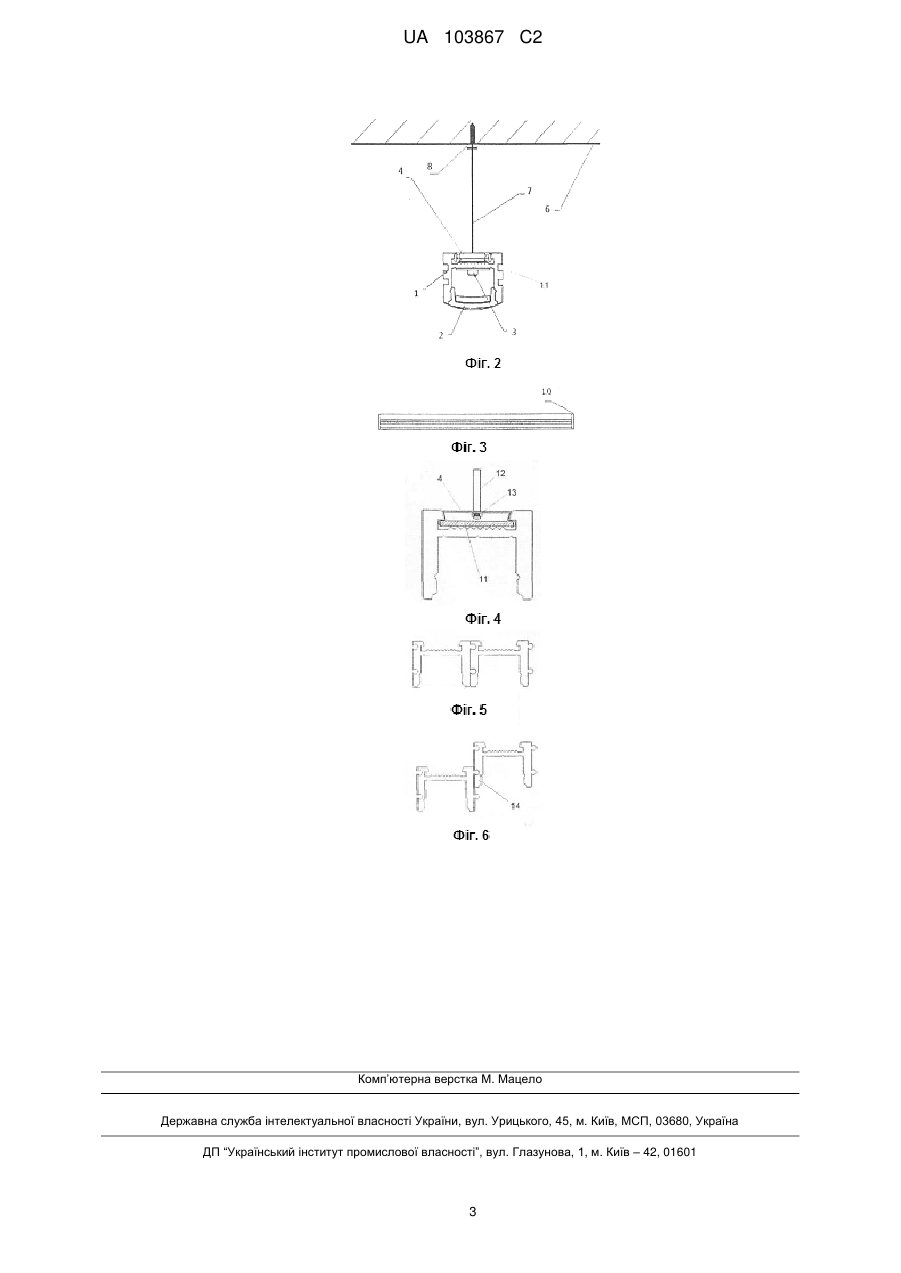

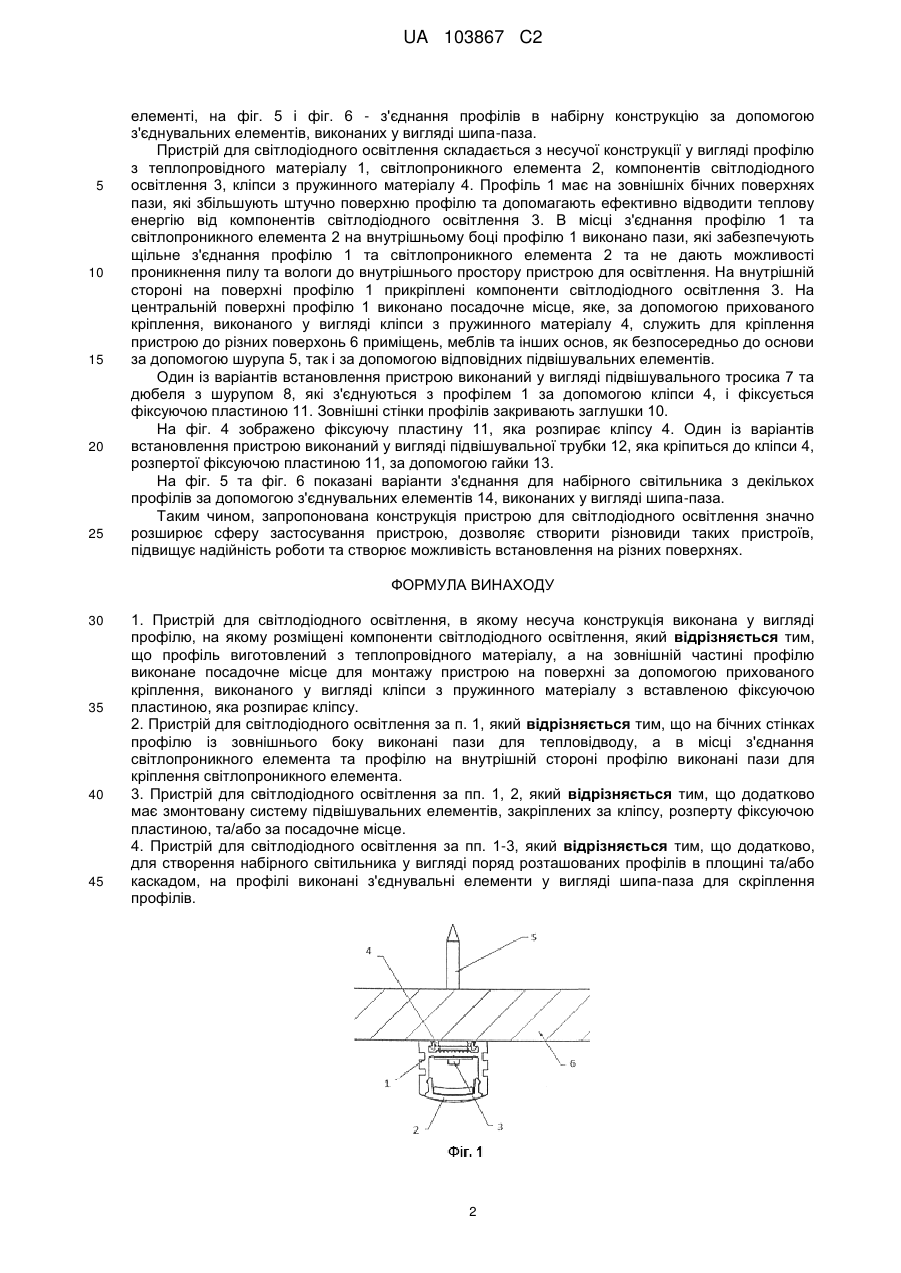

Реферат: Запропонований винахід пристрою для світлодіодного освітлення, виконаний у вигляді об'ємного короба, який складається з несучої конструкції у вигляді алюмінієвого профілю, в якому розміщено світлодіодне освітлення та пластиковий світлорозсіювач, на бічних стінках профілю із зовнішнього боку виконані пази, а в місці з'єднання світлорозсіювача та профілю на внутрішній стороні профілю виконані пази для кріплення світлорозсіювача. Профіль виготовлений з теплопровідного матеріалу, а на зовнішній частині профілю виконане посадочне місце для монтажу пристрою на поверхні за допомогою прихованого кріплення, виконаного у вигляді кліпси з пружинного матеріалу з вставленою фіксуючою пластиною, яка розпирає кліпсу. Крім того, згідно із винаходом, на центральній частині алюмінієвого профілю виконане пружинне кріплення для встановлення пристрою на різних поверхнях. Надійність роботи освітлювальних пристроїв забезпечується за рахунок відведення залишків теплової енергії, зменшення перегрівання пристрою та захисту світлодіодної стрічки від проникнення пилу та вологи до внутрішньої порожнини пристрою. Додатково створена система з'єднання набірних світильників, які можна закріпити один біля одного або каскадно. UA 103867 C2 (12) UA 103867 C2 UA 103867 C2 5 10 15 20 25 30 35 40 45 50 55 Пристрій для світлодіодного освітлення може використовуватись як для освітлення приміщень, так і для освітлення вулиць, парків, місць збору громадян, кафе, ресторанів тощо. Крім того, пристрій може використовуватись в нестандартних умовах при підсвічуванні вітрин, в меблях (шафах-купе), в теплицях, акваріумах тощо. Даний пристрій може використовуватись також і для реклами як всередині приміщень, так і поза приміщенням. Відома рекламно-інформаційна конструкція (Патент України № 28613, МПК (2006), G09F 13/04, опублікований 10.12.2007) виконана у вигляді об'ємного короба. Короб у перерізі має форму трапеції, всередині якого розташоване джерело освітлення, причому рекламний та/або інформаційний носій розташований на стороні, протилежній стороні, що призначена для кріплення короба до будь-якої поверхні, нижня частина короба виконана з прозорого матеріалу. Найбільш близьким до винаходу, що заявляється, є відома конструкція світлодіодної рекламної вивіски (патент України на корисну модель № 59043, МПК (2006), G09F 13/04, опублікований 28.04.2011), яка виконана у вигляді об'ємного короба, який містить несучу конструкцію у вигляді профілю з напрямними, в якому розміщений носій рекламної інформації, який являє собою листовий матеріал з рекламним зображенням та світлодіодами, нерухомо закріпленими у наскрізних отворах, виконаних в рекламному носії. Ця конструкція має ряд недоліків, які не дають можливості розширення її використання як для реклами, так і для освітлення в зв'язку з тим, що при довгому використанні може відбутись перегрівання всієї конструкції. Крім того, неможливо забезпечити чітке з'єднання профілю та світлорозсіювача, що призводить до проникнення пилу та вологи до внутрішньої частини коробу. Також не забезпечена надійна установка приладів освітлення на різних поверхнях в різних умовах. Задача, яка була поставлена при розробці винаходу, полягала в забезпеченні надійності роботи освітлювальних пристроїв за рахунок відведення залишків теплової енергії та захисту компонентів світлодіодного освітлення від проникнення пилу та вологи до внутрішньої порожнини пристрою, а також створення надійного кріплення конструкції як при встановленні освітлювальних пристроїв з профілів на висоті, так і при кріпленні на горизонтальних, вертикальних чи похилих поверхнях. Крім того необхідно було створити пристрої на основі набірних світильників, які можуть бути розташовані як поряд один з одним, так і каскадом. Поставлена задача вирішується за рахунок того, що запропонований пристрій для світлодіодного освітлення має несучу конструкцію, виконану у формі профілю, на якому розміщені компоненти світлодіодного освітлення, який відрізняється тим, що профіль виготовлений з теплопровідного матеріалу, а на центральній зовнішній частині профілю виконане посадочне місце для монтажу пристрою на поверхні за допомогою прихованого кріплення, виготовленого у вигляді кліпси з пружинного матеріалу. Додатково на бічних стінках профілю з зовнішнього боку виконані пази для тепловідводу, а на місці з'єднання світлопроникного елемента та профілю на внутрішній стороні профілю виконані пази для кріплення світлопроникного елемента. Для забезпечення надійного кріплення пристрою для світлодіодного освітлення додатково встановлена фіксуюча пластина, яка розпирає кліпсу, що забезпечує монтаж пристрою на горизонтальній, вертикальній чи похилій поверхні. Також для кріплення пристрою пропонується система підвішувальних елементів, які можуть бути закріплені за приховане кріплення у вигляді кліпси, розпертої фіксуючою пластиною, та безпосередньо за посадочне місце. Додатково на профілі виконані з'єднувальні елементи у вигляді шипа-паза для монтажу набірного світильника у вигляді поряд розташованих профілів або у вигляді каскаду. В пристрої для світлодіодного освітлення досягається надійна, з довгим терміном якісна робота за рахунок постійного відводу теплової енергії та якісного з'єднання профілю та світлопроникного елемента. Це досягається за рахунок того, що вказаний профіль виконаний із матеріалу, який має високу теплопровідність і вказаний профіль має на зовнішніх бокових поверхнях пази, за рахунок яких здійснюють тепловідвід, а в місці з'єднання світлопроникного елемента та профілю виконані на бічних внутрішніх поверхнях пази, які забезпечують якісне з'єднання вказаного профілю та світлопроникного елемента для захисту внутрішнього простору від пилу та вологи. Приховане кріплення у вигляді кліпси з пружинного матеріалу створює можливість широкого використання пристрою за рахунок його розміщення в різних місцях - як в приміщеннях, так і в зовнішньому середовищі. Крім того, за рахунок створення набірного світильника з декількох профілів значно розширюється використання пристрою як в приміщеннях, так і в зовнішнім середовищі. Винахід пояснюється наступними кресленнями, де на фіг. 1 зображений загальний вигляд пристрою для світлодіодного освітлення, на фіг. 2 - кріплення пристрою на підвішувальному елементі, на фіг. 3 - торцеві заглушки, на фіг. 4 - кріплення пристрою на підвішувальному 1 UA 103867 C2 5 10 15 20 25 елементі, на фіг. 5 і фіг. 6 - з'єднання профілів в набірну конструкцію за допомогою з'єднувальних елементів, виконаних у вигляді шипа-паза. Пристрій для світлодіодного освітлення складається з несучої конструкції у вигляді профілю з теплопровідного матеріалу 1, світлопроникного елемента 2, компонентів світлодіодного освітлення 3, кліпси з пружинного матеріалу 4. Профіль 1 має на зовнішніх бічних поверхнях пази, які збільшують штучно поверхню профілю та допомагають ефективно відводити теплову енергію від компонентів світлодіодного освітлення 3. В місці з'єднання профілю 1 та світлопроникного елемента 2 на внутрішньому боці профілю 1 виконано пази, які забезпечують щільне з'єднання профілю 1 та світлопроникного елемента 2 та не дають можливості проникнення пилу та вологи до внутрішнього простору пристрою для освітлення. На внутрішній стороні на поверхні профілю 1 прикріплені компоненти світлодіодного освітлення 3. На центральній поверхні профілю 1 виконано посадочне місце, яке, за допомогою прихованого кріплення, виконаного у вигляді кліпси з пружинного матеріалу 4, служить для кріплення пристрою до різних поверхонь 6 приміщень, меблів та інших основ, як безпосередньо до основи за допомогою шурупа 5, так і за допомогою відповідних підвішувальних елементів. Один із варіантів встановлення пристрою виконаний у вигляді підвішувального тросика 7 та дюбеля з шурупом 8, які з'єднуються з профілем 1 за допомогою кліпси 4, і фіксується фіксуючою пластиною 11. Зовнішні стінки профілів закривають заглушки 10. На фіг. 4 зображено фіксуючу пластину 11, яка розпирає кліпсу 4. Один із варіантів встановлення пристрою виконаний у вигляді підвішувальної трубки 12, яка кріпиться до кліпси 4, розпертої фіксуючою пластиною 11, за допомогою гайки 13. На фіг. 5 та фіг. 6 показані варіанти з'єднання для набірного світильника з декількох профілів за допомогою з'єднувальних елементів 14, виконаних у вигляді шипа-паза. Таким чином, запропонована конструкція пристрою для світлодіодного освітлення значно розширює сферу застосування пристрою, дозволяє створити різновиди таких пристроїв, підвищує надійність роботи та створює можливість встановлення на різних поверхнях. ФОРМУЛА ВИНАХОДУ 30 35 40 45 1. Пристрій для світлодіодного освітлення, в якому несуча конструкція виконана у вигляді профілю, на якому розміщені компоненти світлодіодного освітлення, який відрізняється тим, що профіль виготовлений з теплопровідного матеріалу, а на зовнішній частині профілю виконане посадочне місце для монтажу пристрою на поверхні за допомогою прихованого кріплення, виконаного у вигляді кліпси з пружинного матеріалу з вставленою фіксуючою пластиною, яка розпирає кліпсу. 2. Пристрій для світлодіодного освітлення за п. 1, який відрізняється тим, що на бічних стінках профілю із зовнішнього боку виконані пази для тепловідводу, а в місці з'єднання світлопроникного елемента та профілю на внутрішній стороні профілю виконані пази для кріплення світлопроникного елемента. 3. Пристрій для світлодіодного освітлення за пп. 1, 2, який відрізняється тим, що додатково має змонтовану систему підвішувальних елементів, закріплених за кліпсу, розперту фіксуючою пластиною, та/або за посадочне місце. 4. Пристрій для світлодіодного освітлення за пп. 1-3, який відрізняється тим, що додатково, для створення набірного світильника у вигляді поряд розташованих профілів в площині та/або каскадом, на профілі виконані з'єднувальні елементи у вигляді шипа-паза для скріплення профілів. 2 UA 103867 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
