Фреза торцева

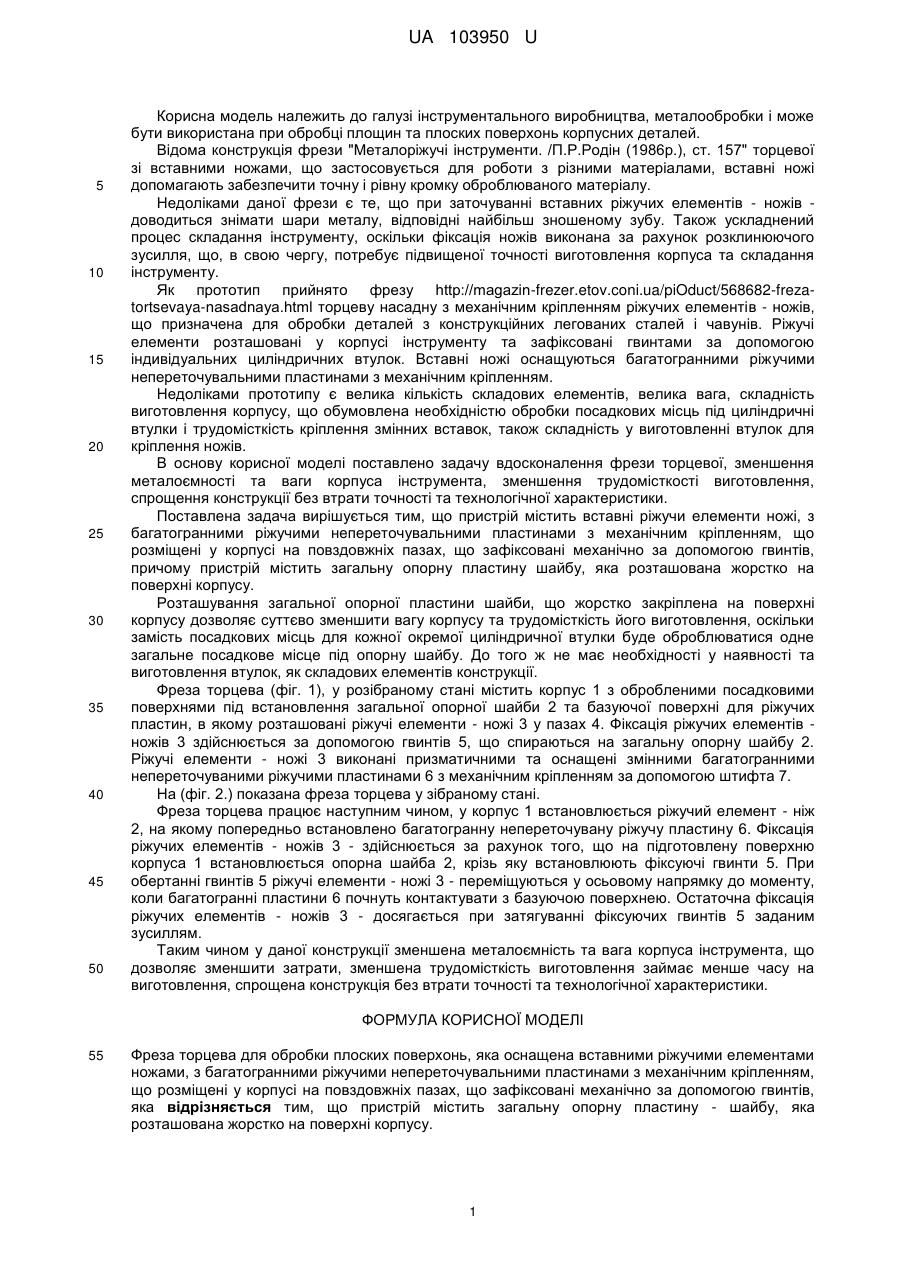

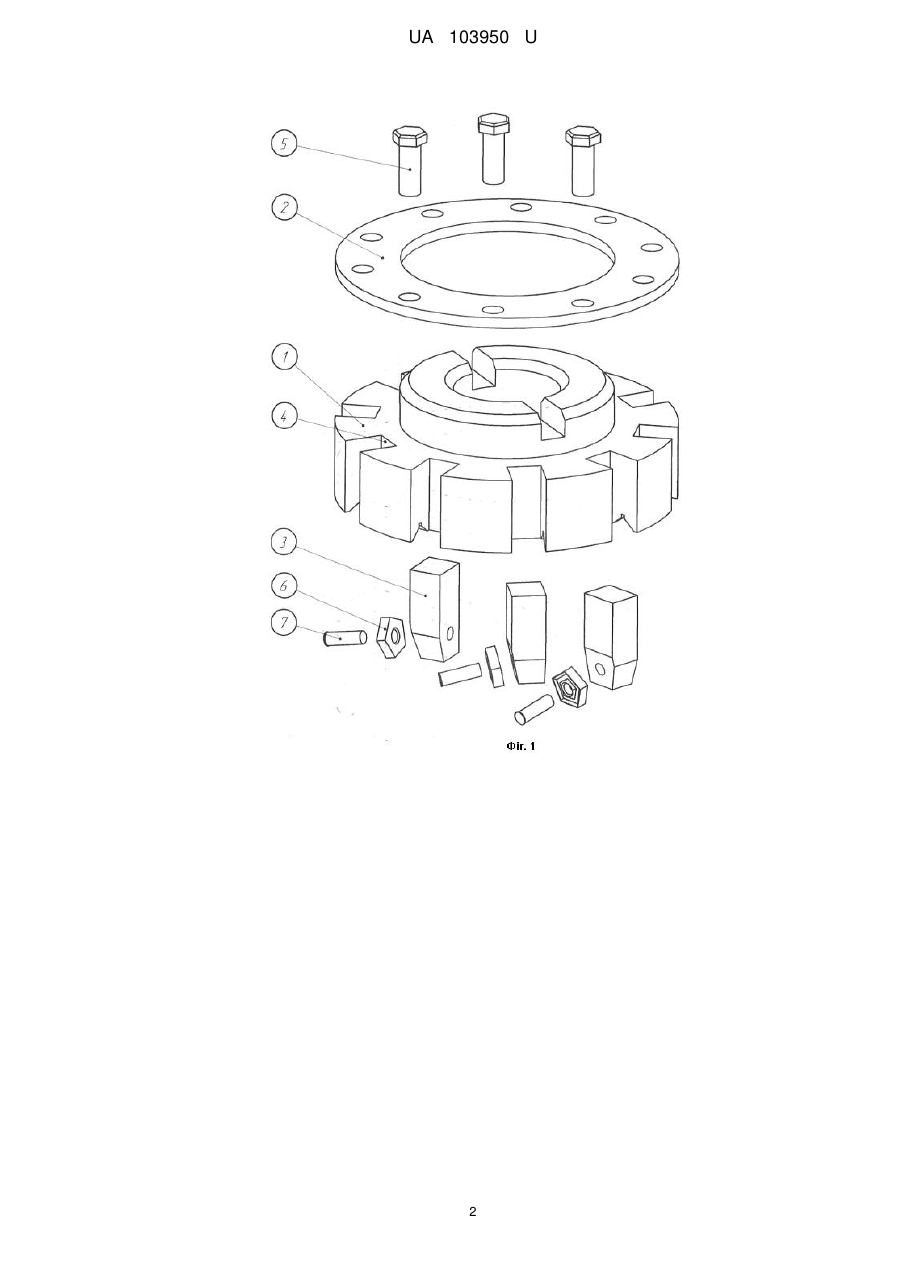

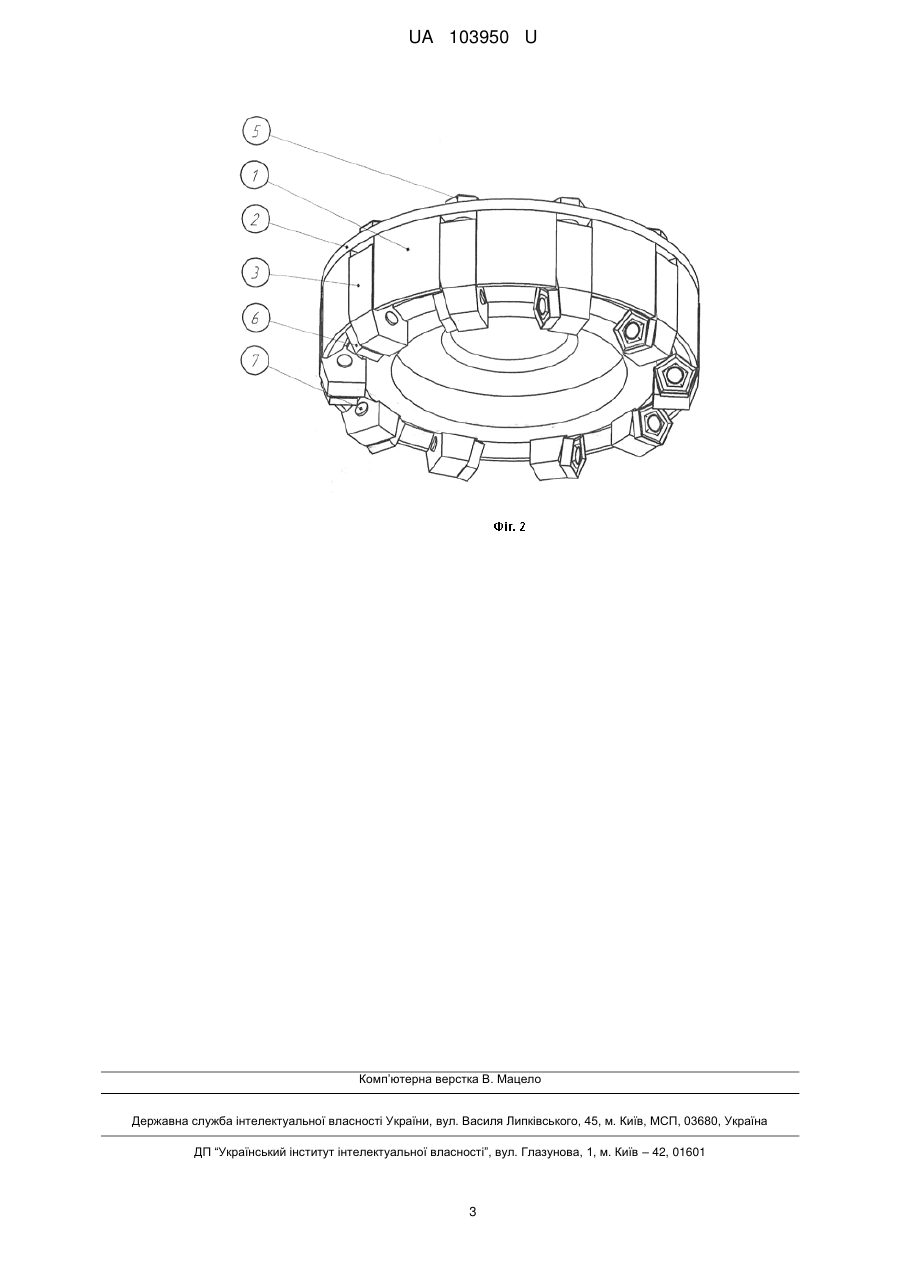

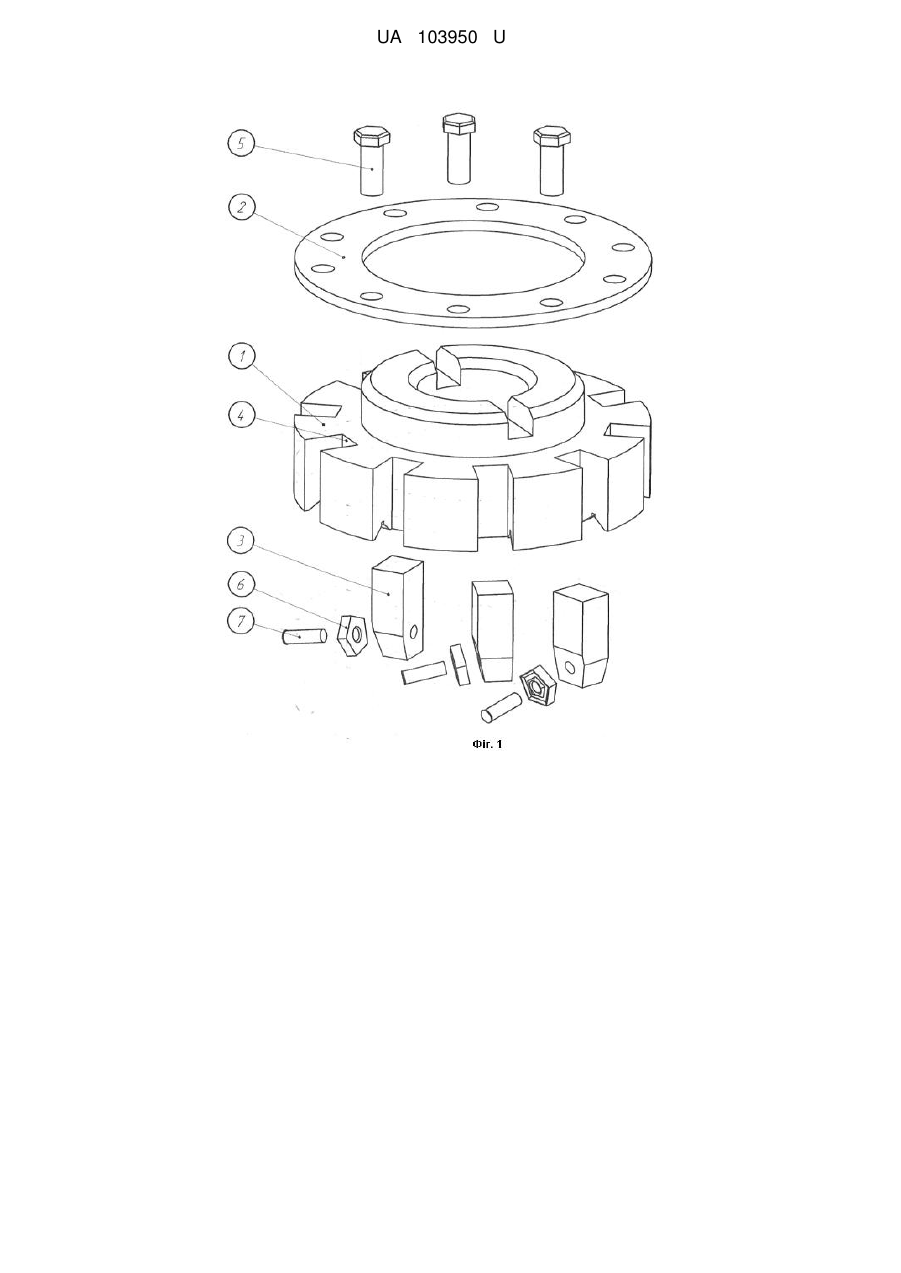

Реферат: UA 103950 U UA 103950 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі інструментального виробництва, металообробки і може бути використана при обробці площин та плоских поверхонь корпусних деталей. Відома конструкція фрези "Металоріжучі інструменти. /П.Р.Родін (1986р.), ст. 157" торцевої зі вставними ножами, що застосовується для роботи з різними матеріалами, вставні ножі допомагають забезпечити точну і рівну кромку оброблюваного матеріалу. Недоліками даної фрези є те, що при заточуванні вставних ріжучих елементів - ножів доводиться знімати шари металу, відповідні найбільш зношеному зубу. Також ускладнений процес складання інструменту, оскільки фіксація ножів виконана за рахунок розклинюючого зусилля, що, в свою чергу, потребує підвищеної точності виготовлення корпуса та складання інструменту. Як прототип прийнято фрезу http://magazin-frezer.etov.coni.ua/piOduct/568682-frezatortsevaya-nasadnaya.html торцеву насадну з механічним кріпленням ріжучих елементів - ножів, що призначена для обробки деталей з конструкційних легованих сталей і чавунів. Ріжучі елементи розташовані у корпусі інструменту та зафіксовані гвинтами за допомогою індивідуальних циліндричних втулок. Вставні ножі оснащуються багатогранними ріжучими непереточувальними пластинами з механічним кріпленням. Недоліками прототипу є велика кількість складових елементів, велика вага, складність виготовлення корпусу, що обумовлена необхідністю обробки посадкових місць під циліндричні втулки і трудомісткість кріплення змінних вставок, також складність у виготовленні втулок для кріплення ножів. В основу корисної моделі поставлено задачу вдосконалення фрези торцевої, зменшення металоємності та ваги корпуса інструмента, зменшення трудомісткості виготовлення, спрощення конструкції без втрати точності та технологічної характеристики. Поставлена задача вирішується тим, що пристрій містить вставні ріжучи елементи ножі, з багатогранними ріжучими непереточувальними пластинами з механічним кріпленням, що розміщені у корпусі на повздовжніх пазах, що зафіксовані механічно за допомогою гвинтів, причому пристрій містить загальну опорну пластину шайбу, яка розташована жорстко на поверхні корпусу. Розташування загальної опорної пластини шайби, що жорстко закріплена на поверхні корпусу дозволяє суттєво зменшити вагу корпусу та трудомісткість його виготовлення, оскільки замість посадкових місць для кожної окремої циліндричної втулки буде оброблюватися одне загальне посадкове місце під опорну шайбу. До того ж не має необхідності у наявності та виготовлення втулок, як складових елементів конструкції. Фреза торцева (фіг. 1), у розібраному стані містить корпус 1 з обробленими посадковими поверхнями під встановлення загальної опорної шайби 2 та базуючої поверхні для ріжучих пластин, в якому розташовані ріжучі елементи - ножі 3 у пазах 4. Фіксація ріжучих елементів ножів 3 здійснюється за допомогою гвинтів 5, що спираються на загальну опорну шайбу 2. Ріжучі елементи - ножі 3 виконані призматичними та оснащені змінними багатогранними непереточуваними ріжучими пластинами 6 з механічним кріпленням за допомогою штифта 7. На (фіг. 2.) показана фреза торцева у зібраному стані. Фреза торцева працює наступним чином, у корпус 1 встановлюється ріжучий елемент - ніж 2, на якому попередньо встановлено багатогранну непереточувану ріжучу пластину 6. Фіксація ріжучих елементів - ножів 3 - здійснюється за рахунок того, що на підготовлену поверхню корпуса 1 встановлюється опорна шайба 2, крізь яку встановлюють фіксуючі гвинти 5. При обертанні гвинтів 5 ріжучі елементи - ножі 3 - переміщуються у осьовому напрямку до моменту, коли багатогранні пластини 6 почнуть контактувати з базуючою поверхнею. Остаточна фіксація ріжучих елементів - ножів 3 - досягається при затягуванні фіксуючих гвинтів 5 заданим зусиллям. Таким чином у даної конструкції зменшена металоємність та вага корпуса інструмента, що дозволяє зменшити затрати, зменшена трудомісткість виготовлення займає менше часу на виготовлення, спрощена конструкція без втрати точності та технологічної характеристики. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Фреза торцева для обробки плоских поверхонь, яка оснащена вставними ріжучими елементами ножами, з багатогранними ріжучими непереточувальними пластинами з механічним кріпленням, що розміщені у корпусі на повздовжніх пазах, що зафіксовані механічно за допомогою гвинтів, яка відрізняється тим, що пристрій містить загальну опорну пластину - шайбу, яка розташована жорстко на поверхні корпусу. 1 UA 103950 U 2 UA 103950 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
