Котельна установка

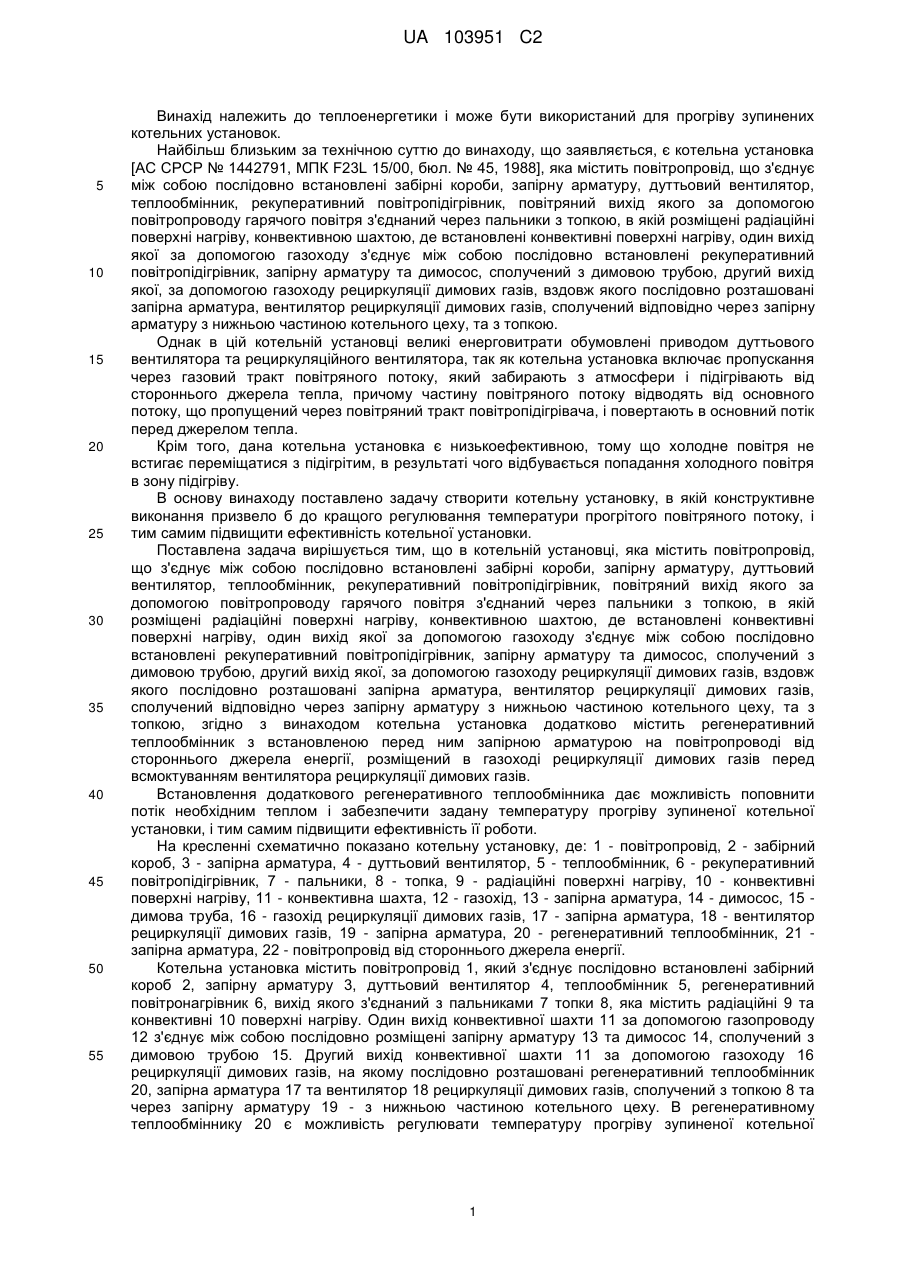

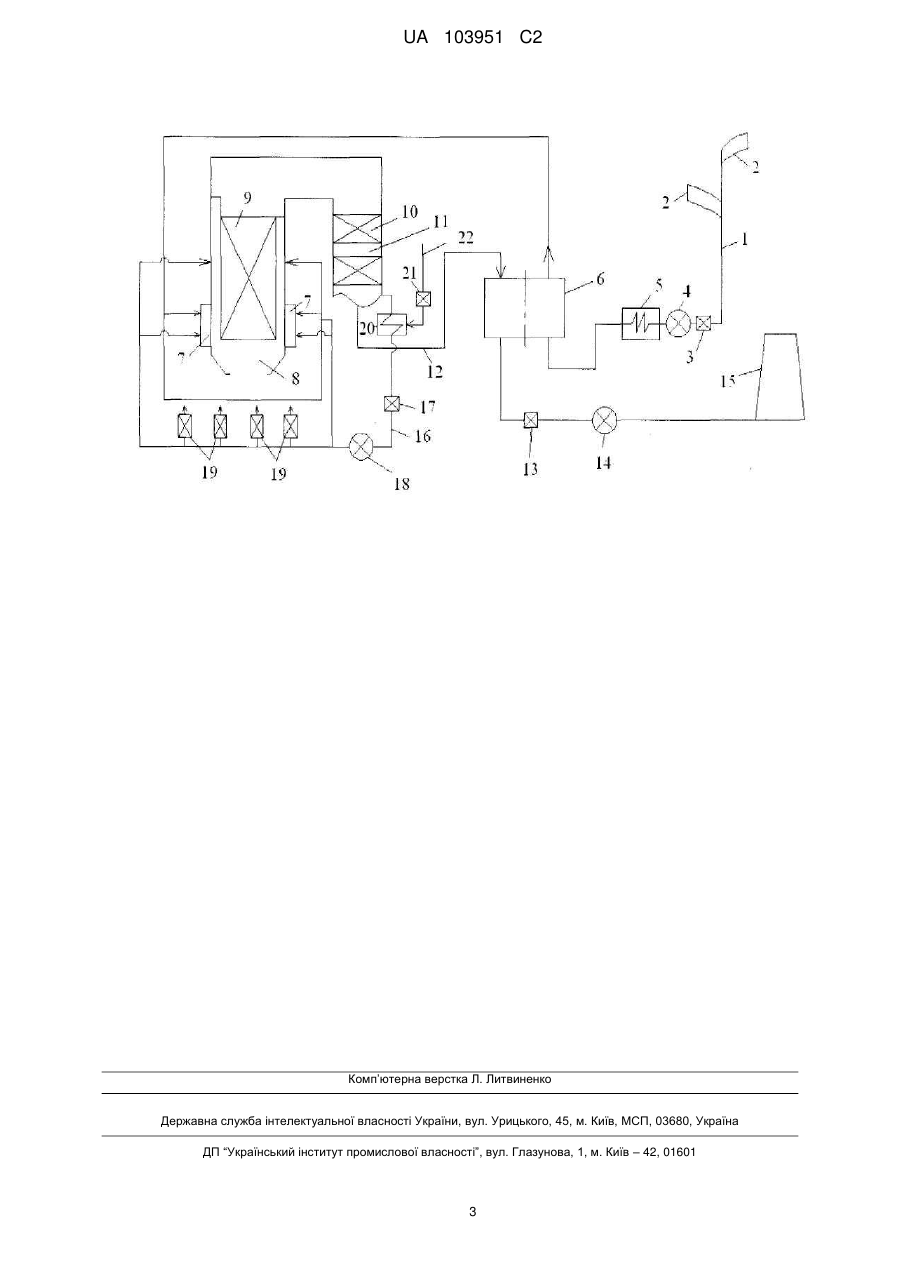

Реферат: Котельна установка містить повітропровід, що з'єднує між собою послідовно встановлені забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, рекуперативний повітропідігрівник. Повітряний вихід повітропідігрівника за допомогою повітропроводу гарячого повітря з'єднаний через пальники з топкою та конвективною шахтою, де встановлені конвективні поверхні нагріву. Один вихід конвективної шахти за допомогою газоходу з'єднує між собою послідовно встановлені рекуперативний повітропідігрівник, запірну арматуру та димосос. Другий вихід конвективної шахти за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура, вентилятор рециркуляції димових газів, сполучений відповідно через запірну арматуру з нижньою частиною котельного цеху та з топкою. В топці розміщені радіаційні поверхні нагріву. Димосос сполучений з димовою трубою. Котельна установка додатково містить регенеративний теплообмінник з встановленою перед ним запірною арматурою на повітропроводі від стороннього джерела енергії. Регенеративний теплообмінник розміщений в газоході рециркуляції димових газів перед всмоктуванням вентилятора рециркуляції димових газів. UA 103951 C2 (12) UA 103951 C2 UA 103951 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до теплоенергетики і може бути використаний для прогріву зупинених котельних установок. Найбільш близьким за технічною суттю до винаходу, що заявляється, є котельна установка [АС СРСР № 1442791, МПК F23L 15/00, бюл. № 45, 1988], яка містить повітропровід, що з'єднує між собою послідовно встановлені забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, рекуперативний повітропідігрівник, повітряний вихід якого за допомогою повітропроводу гарячого повітря з'єднаний через пальники з топкою, в якій розміщені радіаційні поверхні нагріву, конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені рекуперативний повітропідігрівник, запірну арматуру та димосос, сполучений з димовою трубою, другий вихід якої, за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура, вентилятор рециркуляції димових газів, сполучений відповідно через запірну арматуру з нижньою частиною котельного цеху, та з топкою. Однак в цій котельній установці великі енерговитрати обумовлені приводом дуттьового вентилятора та рециркуляційного вентилятора, так як котельна установка включає пропускання через газовий тракт повітряного потоку, який забирають з атмосфери і підігрівають від стороннього джерела тепла, причому частину повітряного потоку відводять від основного потоку, що пропущений через повітряний тракт повітропідігрівача, і повертають в основний потік перед джерелом тепла. Крім того, дана котельна установка є низькоефективною, тому що холодне повітря не встигає переміщатися з підігрітим, в результаті чого відбувається попадання холодного повітря в зону підігріву. В основу винаходу поставлено задачу створити котельну установку, в якій конструктивне виконання призвело б до кращого регулювання температури прогрітого повітряного потоку, і тим самим підвищити ефективність котельної установки. Поставлена задача вирішується тим, що в котельній установці, яка містить повітропровід, що з'єднує між собою послідовно встановлені забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, рекуперативний повітропідігрівник, повітряний вихід якого за допомогою повітропроводу гарячого повітря з'єднаний через пальники з топкою, в якій розміщені радіаційні поверхні нагріву, конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені рекуперативний повітропідігрівник, запірну арматуру та димосос, сполучений з димовою трубою, другий вихід якої, за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура, вентилятор рециркуляції димових газів, сполучений відповідно через запірну арматуру з нижньою частиною котельного цеху, та з топкою, згідно з винаходом котельна установка додатково містить регенеративний теплообмінник з встановленою перед ним запірною арматурою на повітропроводі від стороннього джерела енергії, розміщений в газоході рециркуляції димових газів перед всмоктуванням вентилятора рециркуляції димових газів. Встановлення додаткового регенеративного теплообмінника дає можливість поповнити потік необхідним теплом і забезпечити задану температуру прогріву зупиненої котельної установки, і тим самим підвищити ефективність її роботи. На кресленні схематично показано котельну установку, де: 1 - повітропровід, 2 - забірний короб, 3 - запірна арматура, 4 - дуттьовий вентилятор, 5 - теплообмінник, 6 - рекуперативний повітропідігрівник, 7 - пальники, 8 - топка, 9 - радіаційні поверхні нагріву, 10 - конвективні поверхні нагріву, 11 - конвективна шахта, 12 - газохід, 13 - запірна арматура, 14 - димосос, 15 димова труба, 16 - газохід рециркуляції димових газів, 17 - запірна арматура, 18 - вентилятор рециркуляції димових газів, 19 - запірна арматура, 20 - регенеративний теплообмінник, 21 запірна арматура, 22 - повітропровід від стороннього джерела енергії. Котельна установка містить повітропровід 1, який з'єднує послідовно встановлені забірний короб 2, запірну арматуру 3, дуттьовий вентилятор 4, теплообмінник 5, регенеративний повітронагрівник 6, вихід якого з'єднаний з пальниками 7 топки 8, яка містить радіаційні 9 та конвективні 10 поверхні нагріву. Один вихід конвективної шахти 11 за допомогою газопроводу 12 з'єднує між собою послідовно розміщені запірну арматуру 13 та димосос 14, сполучений з димовою трубою 15. Другий вихід конвективної шахти 11 за допомогою газоходу 16 рециркуляції димових газів, на якому послідовно розташовані регенеративний теплообмінник 20, запірна арматура 17 та вентилятор 18 рециркуляції димових газів, сполучений з топкою 8 та через запірну арматуру 19 - з нижньою частиною котельного цеху. В регенеративному теплообміннику 20 є можливість регулювати температуру прогріву зупиненої котельної 1 UA 103951 C2 5 10 15 20 25 30 установки за допомогою встановленої запірної арматури 21 на повітропроводі від стороннього джерела енергії 22. Спосіб реалізується наступним чином. Повітряний потік забирають через забірний короб 2 повітропроводу 1 і через дуттьовий вентилятор 4 подають в теплообмінник 5, де його нагрівають і через рекуперативний повітропідігрівник 6 пальники 7 подається в топку 8, де він, пройшовши через радіаційні 9 та конвективні 10 поверхні нагріву, надходить в нижню частину конвективної шахти 11, з якої повітряний потік забирається вентилятором 18 рециркуляції димових газів і подається в середину топки 8 та за через запірну арматуру 19 в нижню частину котельного цеху. При цьому димосос 14 відключений, а запірна арматура 13 і запірна арматура 3 і напрямні апарати дуттьових вентиляторів відкриті. Підігрітий повітряний потік, який забирають з конвективної шахти 11 за допомогою вентилятора рециркуляції димових газів 18, для прогріву зупиненої котельної установки та устаткування котельного приміщення ділиться на два потоки. Один потік циркулює по замкнутому контурі через вентилятор 18 рециркуляції димових газів, топку 8, радіаційні 9 та конвективні 10 поверхні нагріву, конвективну шахту 11, вентилятор рециркуляції димових газів 18. Друга частина повітряного потоку з вентилятора рециркуляції димових газів 18 надходить через запірну арматуру 19 в нижню частину котельного приміщення. Перерозподіл частин повітряного потоку здійснюють за допомогою запірної арматури 19. Для підтримання стабільної температури повітряного потоку напрямний апарат дуттьового вентилятора 4 і запірна арматура 3 відкриті. Повітряний потік, який забирають через забірні короби 2, надходить в теплообмінник 5 і далі через рекуперативний повітропідігрівник 6 його подають в топку 8, де він зміщується з повітряним потоком, який там циркулює і за допомогою вентилятора 18 рециркуляції димових газів подають нижню частину котельного цеху та в середину котельного агрегату без викиду його в димову трубу 15 чи за межі котельного приміщення, тому що запірна арматура 13 закрита. Для додаткового нагрівання повітря, що надходить в зупинену котельну установку періодично подається додаткове тепло від стороннього джерела енергії. Встановлення регенеративного повітропідігрівника 20 в газоході 16 рециркуляції димових газів перед вентилятором 18 рециркуляції димових газів забезпечує додаткове внесення теплоти в повітряний потік від стороннього регулюючого джерела подачі енергії, підтримання та регулювання необхідної температури, що призводить до збільшення ефективності прогріву зупиненої котельної установки при зменшенні енерговитрат. ФОРМУЛА ВИНАХОДУ 35 40 45 Котельна установка, яка містить повітропровід, що з'єднує між собою послідовно встановлені забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, рекуперативний повітропідігрівник, повітряний вихід якого за допомогою повітропроводу гарячого повітря з'єднаний через пальники з топкою, в якій розміщені радіаційні поверхні нагріву, конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені рекуперативний повітропідігрівник, запірну арматуру та димосос, сполучений з димовою трубою, другий вихід якої, за допомогою газоходу рециркуляції димових газів, в якому послідовно розташовані запірна арматура, вентилятор рециркуляції димових газів, сполучений відповідно через запірну арматуру з нижньою частиною котельного цеху та з топкою, яка відрізняється тим, що додатково містить регенеративний теплообмінник з встановленою перед ним запірною арматурою на повітропроводі від стороннього джерела енергії та розміщений в газоході рециркуляції димових газів перед всмоктуванням вентилятора рециркуляції димових газів. 2 UA 103951 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
