Котельна установка

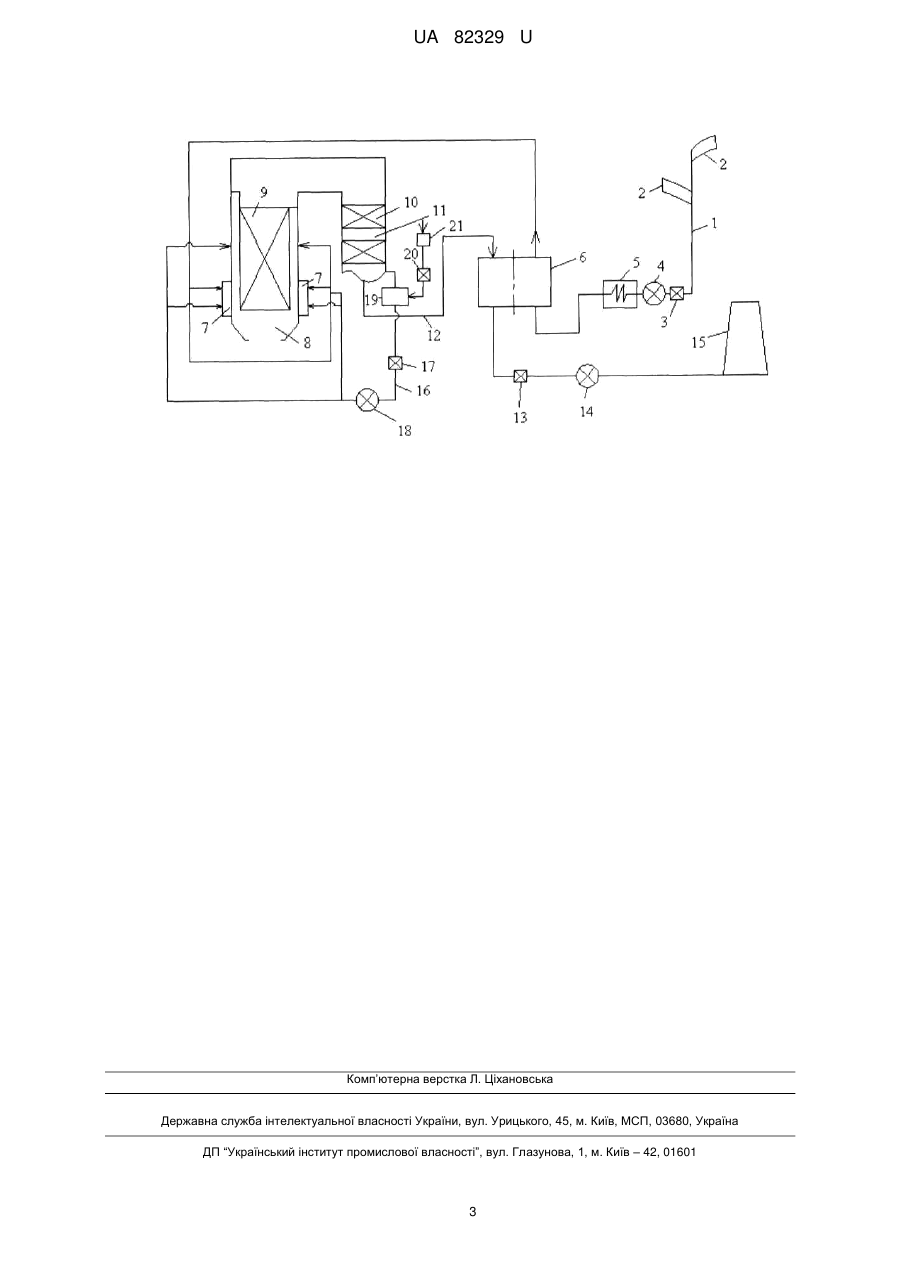

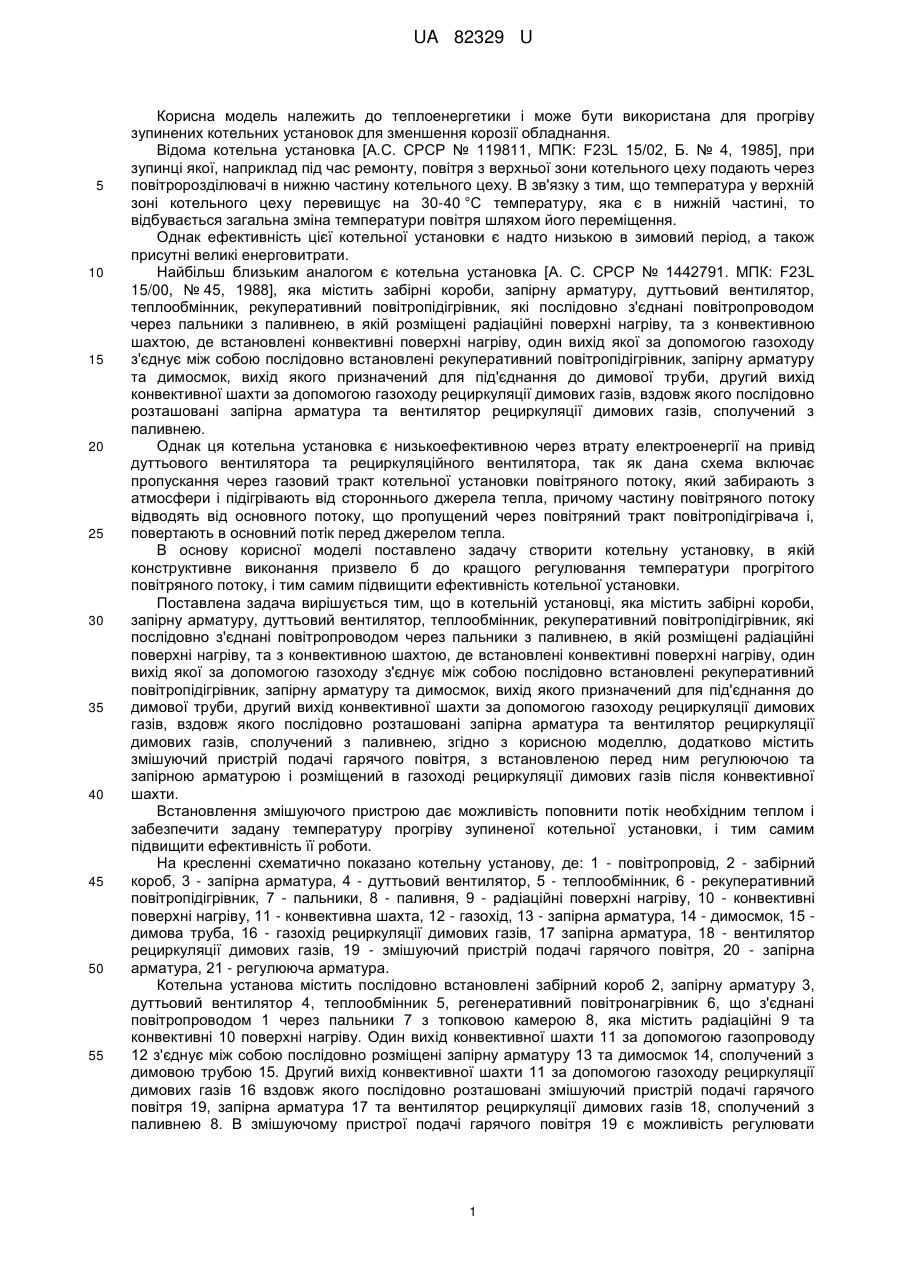

Реферат: Котельна установка містить забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, рекуперативний повітропідігрівник, які послідовно з'єднані повітропроводом через пальники з паливнею, в якій розміщені радіаційні поверхні нагріву, та з конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені рекуперативний повітропідігрівник, запірну арматуру та димосмок, вихід якого призначений для під'єднання до димової труби, другий вихід конвективної шахти за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура та вентилятор рециркуляції димових газів, сполучений з паливнею. Додатково містить змішуючий пристрій подачі гарячого повітря, з встановленою перед ним регулюючою та запірною арматурою і розміщений в газоході рециркуляції димових газів після конвективної шахти. UA 82329 U (54) КОТЕЛЬНА УСТАНОВКА UA 82329 U UA 82329 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплоенергетики і може бути використана для прогріву зупинених котельних установок для зменшення корозії обладнання. Відома котельна установка [А.С. СРСР № 119811, MПK: F23L 15/02, Б. № 4, 1985], при зупинці якої, наприклад під час ремонту, повітря з верхньої зони котельного цеху подають через повітророзділювачі в нижню частину котельного цеху. В зв'язку з тим, що температура у верхній зоні котельного цеху перевищує на 30-40 °C температуру, яка є в нижній частині, то відбувається загальна зміна температури повітря шляхом його переміщення. Однак ефективність цієї котельної установки є надто низькою в зимовий період, а також присутні великі енерговитрати. Найбільш близьким аналогом є котельна установка [А. С. СРСР № 1442791. МПК: F23L 15/00, № 45, 1988], яка містить забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, рекуперативний повітропідігрівник, які послідовно з'єднані повітропроводом через пальники з паливнею, в якій розміщені радіаційні поверхні нагріву, та з конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені рекуперативний повітропідігрівник, запірну арматуру та димосмок, вихід якого призначений для під'єднання до димової труби, другий вихід конвективної шахти за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура та вентилятор рециркуляції димових газів, сполучений з паливнею. Однак ця котельна установка є низькоефективною через втрату електроенергії на привід дуттьового вентилятора та рециркуляційного вентилятора, так як дана схема включає пропускання через газовий тракт котельної установки повітряного потоку, який забирають з атмосфери і підігрівають від стороннього джерела тепла, причому частину повітряного потоку відводять від основного потоку, що пропущений через повітряний тракт повітропідігрівача і, повертають в основний потік перед джерелом тепла. В основу корисної моделі поставлено задачу створити котельну установку, в якій конструктивне виконання призвело б до кращого регулювання температури прогрітого повітряного потоку, і тим самим підвищити ефективність котельної установки. Поставлена задача вирішується тим, що в котельній установці, яка містить забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, рекуперативний повітропідігрівник, які послідовно з'єднані повітропроводом через пальники з паливнею, в якій розміщені радіаційні поверхні нагріву, та з конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені рекуперативний повітропідігрівник, запірну арматуру та димосмок, вихід якого призначений для під'єднання до димової труби, другий вихід конвективної шахти за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура та вентилятор рециркуляції димових газів, сполучений з паливнею, згідно з корисною моделлю, додатково містить змішуючий пристрій подачі гарячого повітря, з встановленою перед ним регулюючою та запірною арматурою і розміщений в газоході рециркуляції димових газів після конвективної шахти. Встановлення змішуючого пристрою дає можливість поповнити потік необхідним теплом і забезпечити задану температуру прогріву зупиненої котельної установки, і тим самим підвищити ефективність її роботи. На кресленні схематично показано котельну установу, де: 1 - повітропровід, 2 - забірний короб, 3 - запірна арматура, 4 - дуттьовий вентилятор, 5 - теплообмінник, 6 - рекуперативний повітропідігрівник, 7 - пальники, 8 - паливня, 9 - радіаційні поверхні нагріву, 10 - конвективні поверхні нагріву, 11 - конвективна шахта, 12 - газохід, 13 - запірна арматура, 14 - димосмок, 15 димова труба, 16 - газохід рециркуляції димових газів, 17 запірна арматура, 18 - вентилятор рециркуляції димових газів, 19 - змішуючий пристрій подачі гарячого повітря, 20 - запірна арматура, 21 - регулююча арматура. Котельна установа містить послідовно встановлені забірний короб 2, запірну арматуру 3, дуттьовий вентилятор 4, теплообмінник 5, регенеративний повітронагрівник 6, що з'єднані повітропроводом 1 через пальники 7 з топковою камерою 8, яка містить радіаційні 9 та конвективні 10 поверхні нагріву. Один вихід конвективної шахти 11 за допомогою газопроводу 12 з'єднує між собою послідовно розміщені запірну арматуру 13 та димосмок 14, сполучений з димовою трубою 15. Другий вихід конвективної шахти 11 за допомогою газоходу рециркуляції димових газів 16 вздовж якого послідовно розташовані змішуючий пристрій подачі гарячого повітря 19, запірна арматура 17 та вентилятор рециркуляції димових газів 18, сполучений з паливнею 8. В змішуючому пристрої подачі гарячого повітря 19 є можливість регулювати 1 UA 82329 U 5 10 15 20 25 температуру прогріву зупиненої котельної установки за допомогою встановленої запірної арматури 20 та регулюючої арматури 21. Котельна установка працює так. Повітряний потік забирають через забірний короб 2 повітропроводу 1 і через дуттьовий вентилятор 4 подають в теплообмінник 5, де його нагрівають та через рекуперативний повітропідігрівник 6, пальники 7 подається в паливню 8, де він, пройшовши через радіаційні 9 та конвективні 10 поверхні нагріву, надходить в нижню частину конвективної шахти 11, з якої повітряний потік забирається вентилятором рециркуляції димових газів 18 і подається в середину паливні 8. При цьому димосмок 14 відключений, а запірна арматура 13 і запірна арматура 3 та напрямні апарати дуттьових вентиляторів відкриті. Підігрітий повітряний потік, який забирають з конвективної шахти 11 за допомогою вентилятора рециркуляції димових газів 18, для прогріву зупиненої котельної установки циркулює по замкнутому контурі: змішуючий пристрій подачі гарячого повітря 19, вентилятор рециркуляції димових газів 18, паливня 8, радіаційні 9 та конвективні 10 поверхні нагріву конвективна шахта 11, змішуючий пристрій подачі гарячого повітря 19. Для підтримання стабільної температури повітряного потоку, напрямний апарат дуттьового вентилятора 4 і запірна арматура 3 відкриті. Повітряний потік, який забирають через забірні короби 2 надходить в теплообмінник 5 і далі через рекуперативний повітропідігрівник 6 його подають в паливню 8, де він зміщується з повітряним потоком, який там циркулює і за допомогою вентилятора рециркуляції димових газів 18 подають всередину котельного агрегату без викиду його в димову трубу 15 чи за межі котельного приміщення, тому що запірна арматура 13 закрита. Для додаткового нагрівання повітря, що надходить в зупинену котельну установку періодично подається додаткове тепло. Встановлення змішуючого пристрою подачі гарячого повітря 19 в газоході рециркуляції димових газів 16 після конвективної шахти 11 забезпечує додаткове внесення теплоти в повітряний потік, підтримання та регулювання необхідної температури, що призводить до збільшення ефективності прогріву зупиненої котельної установки при зменшенні енерговитрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Котельна установка, яка містить забірні короби, запірну арматуру, дуттьовий вентилятор, теплообмінник, рекуперативний повітропідігрівник, які послідовно з'єднані повітропроводом через пальники з паливнею, в якій розміщені радіаційні поверхні нагріву, та з конвективною шахтою, де встановлені конвективні поверхні нагріву, один вихід якої за допомогою газоходу з'єднує між собою послідовно встановлені рекуперативний повітропідігрівник, запірну арматуру та димосмок, вихід якого призначений для під'єднання до димової труби, другий вихід конвективної шахти за допомогою газоходу рециркуляції димових газів, вздовж якого послідовно розташовані запірна арматура та вентилятор рециркуляції димових газів, сполучений з паливнею, яка відрізняється тим, що додатково містить змішуючий пристрій подачі гарячого повітря, з встановленою перед ним регулюючою та запірною арматурою і розміщений в газоході рециркуляції димових газів після конвективної шахти. 2 UA 82329 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
