Котельна установка

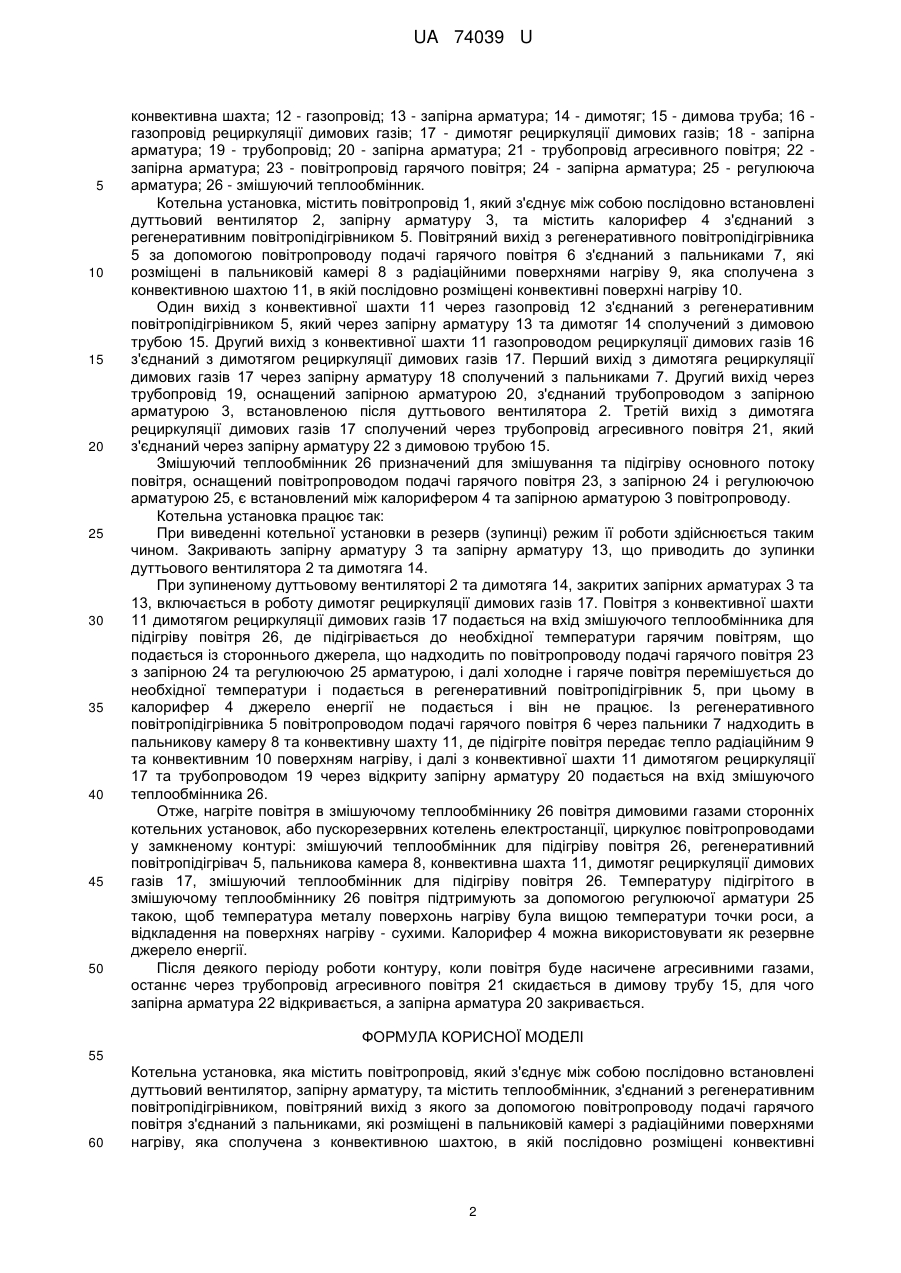

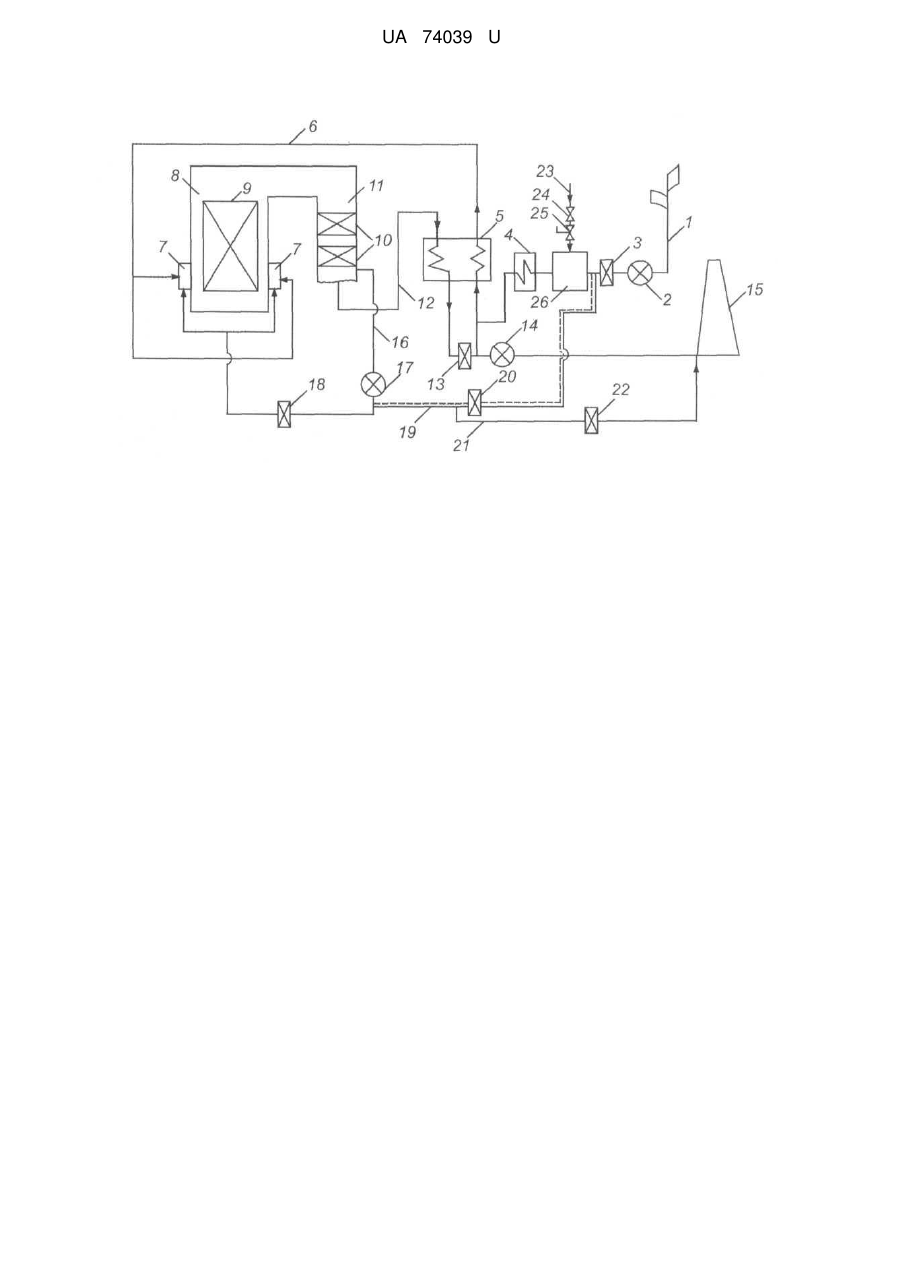

Реферат: Котельна установка, яка містить повітропровід, який з'єднує між собою послідовно встановлені дуттьовий вентилятор, запірну арматуру, та містить теплообмінник, з'єднаний з регенеративним повітропідігрівником, повітряний вихід з якого за допомогою повітропроводу подачі гарячого повітря з'єднаний з пальниками, які розміщені в пальниковій камері з радіаційними поверхнями нагріву, яка сполучена з конвективною шахтою, в якій послідовно розміщені конвективні поверхні нагріву, один вихід з якої через газопровід з'єднаний з регенеративним повітропідігрівником, який через запірну арматуру та димотяг сполучений з димовою трубою, а другий вихід з конвективної шахти газопроводом рециркуляції димових газів з'єднаний з димотягом рециркуляції димових газів, перший вихід з якого через запірну арматуру сполучений з пальниками, другий вихід через трубопровід, оснащений запірною арматурою, з'єднаний трубопроводом з запірною арматурою, встановленою після дуттьового вентилятора, а третій вихід з димотяга рециркуляції димових газів сполучений через трубопровід агресивного повітря, який з'єднаний через запірну арматуру з димовою трубою, крім того додатково містить змішуючий теплообмінник, оснащений повітропроводом з запірною і регулюючою арматурою та встановлений між калорифером та запірною арматурою повітропроводу. UA 74039 U (12) UA 74039 U UA 74039 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до теплоенергетики, а більш конкретно - до пристроїв захисту поверхонь нагріву котельних установок від корозії під час простоювання. Відома котельна установка, яка містить повітропровід, що з'єднує між собою послідовно розташовані дуттьовий вентилятор, запірну арматуру, теплообмінник та регенеративний повітропідігрівач, повітряний вихід якого за допомогою повітропроводу подачі гарячого повітря з'єднаний з пальниками, розміщеними в топковій камері, та конвективну шахту. Один вихід конвективної шахти газопроводом з'єднує між собою послідовно розташовані регенеративний повітропідігрівач, запірну арматуру, та димосос підключений до димової труби. Другий вихід конвективної шахти за допомогою газопроводу рециркуляції димових газів, який з'єднує між собою послідовно встановлені димосос рециркуляції димових газів та запірну арматуру, підключений до пальників. [А.С. СРСР № 8982.09, кл. F 22В 33/90 15.01.82]. Однак така котельна установка має низьку надійність захисту обладнання від корозії під час простоювання, тому що вона не забезпечує захисту хвостових поверхонь нагріву котельної установки, зокрема поверхонь регенеративних повітропідігрівачів. Відома котельна установка, містить повітропровід, який з'єднує між собою послідовно встановлені дуттьовий вентилятор, запірну арматуру, та містить калорифер, з'єднаний з регенеративним повітропідігрівником, повітряний вихід з якого за допомогою повітропроводу подачі гарячого повітря з'єднаний з пальниками, які розміщені в пальниковій камері з радіаційними поверхнями нагріву, яка сполучена з конвективною шахтою, в якій послідовно розміщені конвективні поверхні нагріву, один вихід з якої через газопровід з'єднаний з регенеративним повітропідігрівником, який через запірну арматуру та димотяг сполучений з димовою трубою, а другий вихід з конвективної шахти газопроводом рециркуляції димових газів з'єднаний з димотягом рециркуляції димових газів, перший вихід з якого через запірну арматуру сполучений з пальниками, другий вихід через трубопровід, оснащений запірною арматурою, з'єднаний трубопроводом з запірною арматурою, встановленою після дуттьового вентилятора, а третій вихід з димотяга рециркуляції димових газів сполучений через трубопровід агресивного повітря, який з'єднаний через запірну арматуру з димовою трубою [Патент України № 62958, F22 В33/00, F23 С9/00, F23L 15/00, бюл. № 1, 2004]. Однак у цій котельній установці мала надійність захисту обладнання від корозії під час простоювання, також у ній повітря нагрівається в теплообміннику парою, що подається від котельних установок що працюють, або від пускорезервної котельні, електростанції з високим коефіцієнтом цінності пари, яка може використовуватися для виробництва електричної або теплової енергії для споживачів. В основу корисної моделі поставлена задача створити котельну установку, в якій би введення нових елементів дозволило б підвищити надійність захисту обладнання від корозії під час простоювання. Поставлена задача вирішується тим, що в котельній установці, яка містить повітропровід, який з'єднує між собою послідовно встановлені дуттьовий вентилятор, запірну арматуру, та містить калорифер, з'єднаний з регенеративним повітропідігрівником, повітряний вихід з якого за допомогою повітропроводу подачі гарячого повітря з'єднаний з пальниками, які розміщені в пальниковій камері з радіаційними поверхнями нагріву, яка сполучена з конвективною шахтою, в якій послідовно розміщені конвективні поверхні нагріву, один вихід з якої через газопровід з'єднаний з регенеративним повітропідігрівником, який через запірну арматуру та димотяг сполучений з димовою трубою, а другий вихід з конвективної шахти газопроводом рециркуляції димових газів з'єднаний з димотягом рециркуляції димових газів, перший вихід з якого через запірну арматуру сполучений з пальниками, другий вихід через трубопровід, оснащений запірною арматурою, з'єднаний трубопроводом з запірною арматурою, встановленою після дуттьового вентилятора, а третій вихід з димотяга рециркуляції димових газів сполучений через трубопровід агресивного повітря, який з'єднаний через запірну арматуру з димовою трубою, згідно з корисною моделлю, додатково містить змішуючий теплообмінник, оснащений повітропроводом подачі гарячого повітря з запірною і регулюючою арматурою та який встановлений між калорифером та запірною арматурою повітропроводу. Введення нових елементів, а саме змішуючого теплообмінника для змішування та підігріву основного потоку повітря, дозволяє нагріти його стороннім гарячим повітрям, що надходить від пускорезервної котельні або від інших працюючих котельних установок, і забезпечить високу надійність захисту обладнання від корозії під час простоювання. На кресленні схематично зображено котельну установку, де: 1- повітропровід; 2 - дуттьовий вентилятор; 3 - запірна арматура; 4 - калорифер; 5 регенеративний повітропідігрівник; 6 - повітропровід подачі гарячого повітря; 7 - пальники; 8 пальникова камера; 9 - радіаційні поверхні нагріву; 10 - конвективні поверхні нагріву; 11 1 UA 74039 U 5 10 15 20 25 30 35 40 45 50 конвективна шахта; 12 - газопровід; 13 - запірна арматура; 14 - димотяг; 15 - димова труба; 16 газопровід рециркуляції димових газів; 17 - димотяг рециркуляції димових газів; 18 - запірна арматура; 19 - трубопровід; 20 - запірна арматура; 21 - трубопровід агресивного повітря; 22 запірна арматура; 23 - повітропровід гарячого повітря; 24 - запірна арматура; 25 - регулююча арматура; 26 - змішуючий теплообмінник. Котельна установка, містить повітропровід 1, який з'єднує між собою послідовно встановлені дуттьовий вентилятор 2, запірну арматуру 3, та містить калорифер 4 з'єднаний з регенеративним повітропідігрівником 5. Повітряний вихід з регенеративного повітропідігрівника 5 за допомогою повітропроводу подачі гарячого повітря 6 з'єднаний з пальниками 7, які розміщені в пальниковій камері 8 з радіаційними поверхнями нагріву 9, яка сполучена з конвективною шахтою 11, в якій послідовно розміщені конвективні поверхні нагріву 10. Один вихід з конвективної шахти 11 через газопровід 12 з'єднаний з регенеративним повітропідігрівником 5, який через запірну арматуру 13 та димотяг 14 сполучений з димовою трубою 15. Другий вихід з конвективної шахти 11 газопроводом рециркуляції димових газів 16 з'єднаний з димотягом рециркуляції димових газів 17. Перший вихід з димотяга рециркуляції димових газів 17 через запірну арматуру 18 сполучений з пальниками 7. Другий вихід через трубопровід 19, оснащений запірною арматурою 20, з'єднаний трубопроводом з запірною арматурою 3, встановленою після дуттьового вентилятора 2. Третій вихід з димотяга рециркуляції димових газів 17 сполучений через трубопровід агресивного повітря 21, який з'єднаний через запірну арматуру 22 з димовою трубою 15. Змішуючий теплообмінник 26 призначений для змішування та підігріву основного потоку повітря, оснащений повітропроводом подачі гарячого повітря 23, з запірною 24 і регулюючою арматурою 25, є встановлений між калорифером 4 та запірною арматурою 3 повітропроводу. Котельна установка працює так: При виведенні котельної установки в резерв (зупинці) режим її роботи здійснюється таким чином. Закривають запірну арматуру 3 та запірну арматуру 13, що приводить до зупинки дуттьового вентилятора 2 та димотяга 14. При зупиненому дуттьовому вентиляторі 2 та димотяга 14, закритих запірних арматурах 3 та 13, включається в роботу димотяг рециркуляції димових газів 17. Повітря з конвективної шахти 11 димотягом рециркуляції димових газів 17 подається на вхід змішуючого теплообмінника для підігріву повітря 26, де підігрівається до необхідної температури гарячим повітрям, що подається із стороннього джерела, що надходить по повітропроводу подачі гарячого повітря 23 з запірною 24 та регулюючою 25 арматурою, і далі холодне і гаряче повітря перемішується до необхідної температури і подається в регенеративний повітропідігрівник 5, при цьому в калорифер 4 джерело енергії не подається і він не працює. Із регенеративного повітропідігрівника 5 повітропроводом подачі гарячого повітря 6 через пальники 7 надходить в пальникову камеру 8 та конвективну шахту 11, де підігріте повітря передає тепло радіаційним 9 та конвективним 10 поверхням нагріву, і далі з конвективної шахти 11 димотягом рециркуляції 17 та трубопроводом 19 через відкриту запірну арматуру 20 подається на вхід змішуючого теплообмінника 26. Отже, нагріте повітря в змішуючому теплообміннику 26 повітря димовими газами сторонніх котельних установок, або пускорезервних котелень електростанції, циркулює повітропроводами у замкненому контурі: змішуючий теплообмінник для підігріву повітря 26, регенеративний повітропідігрівач 5, пальникова камера 8, конвективна шахта 11, димотяг рециркуляції димових газів 17, змішуючий теплообмінник для підігріву повітря 26. Температуру підігрітого в змішуючому теплообміннику 26 повітря підтримують за допомогою регулюючої арматури 25 такою, щоб температура металу поверхонь нагріву була вищою температури точки роси, а відкладення на поверхнях нагріву - сухими. Калорифер 4 можна використовувати як резервне джерело енергії. Після деякого періоду роботи контуру, коли повітря буде насичене агресивними газами, останнє через трубопровід агресивного повітря 21 скидається в димову трубу 15, для чого запірна арматура 22 відкривається, а запірна арматура 20 закривається. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Котельна установка, яка містить повітропровід, який з'єднує між собою послідовно встановлені дуттьовий вентилятор, запірну арматуру, та містить теплообмінник, з'єднаний з регенеративним повітропідігрівником, повітряний вихід з якого за допомогою повітропроводу подачі гарячого повітря з'єднаний з пальниками, які розміщені в пальниковій камері з радіаційними поверхнями нагріву, яка сполучена з конвективною шахтою, в якій послідовно розміщені конвективні 2 UA 74039 U 5 10 поверхні нагріву, один вихід з якої через газопровід з'єднаний з регенеративним повітропідігрівником, який через запірну арматуру та димотяг сполучений з димовою трубою, а другий вихід з конвективної шахти газопроводом рециркуляції димових газів з'єднаний з димотягом рециркуляції димових газів, перший вихід з якого через запірну арматуру сполучений з пальниками, другий вихід через трубопровід, оснащений запірною арматурою, з'єднаний трубопроводом з запірною арматурою, встановленою після дуттьового вентилятора, а третій вихід з димотяга рециркуляції димових газів сполучений через трубопровід агресивного повітря, який з'єднаний через запірну арматуру з димовою трубою, яка відрізняється тим, що додатково містить змішуючий теплообмінник, оснащений повітропроводом з запірною і регулюючою арматурою та встановлений між калорифером та запірною арматурою повітропроводу. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
