Зразок для випробування бетону на дію зрізуючих сил

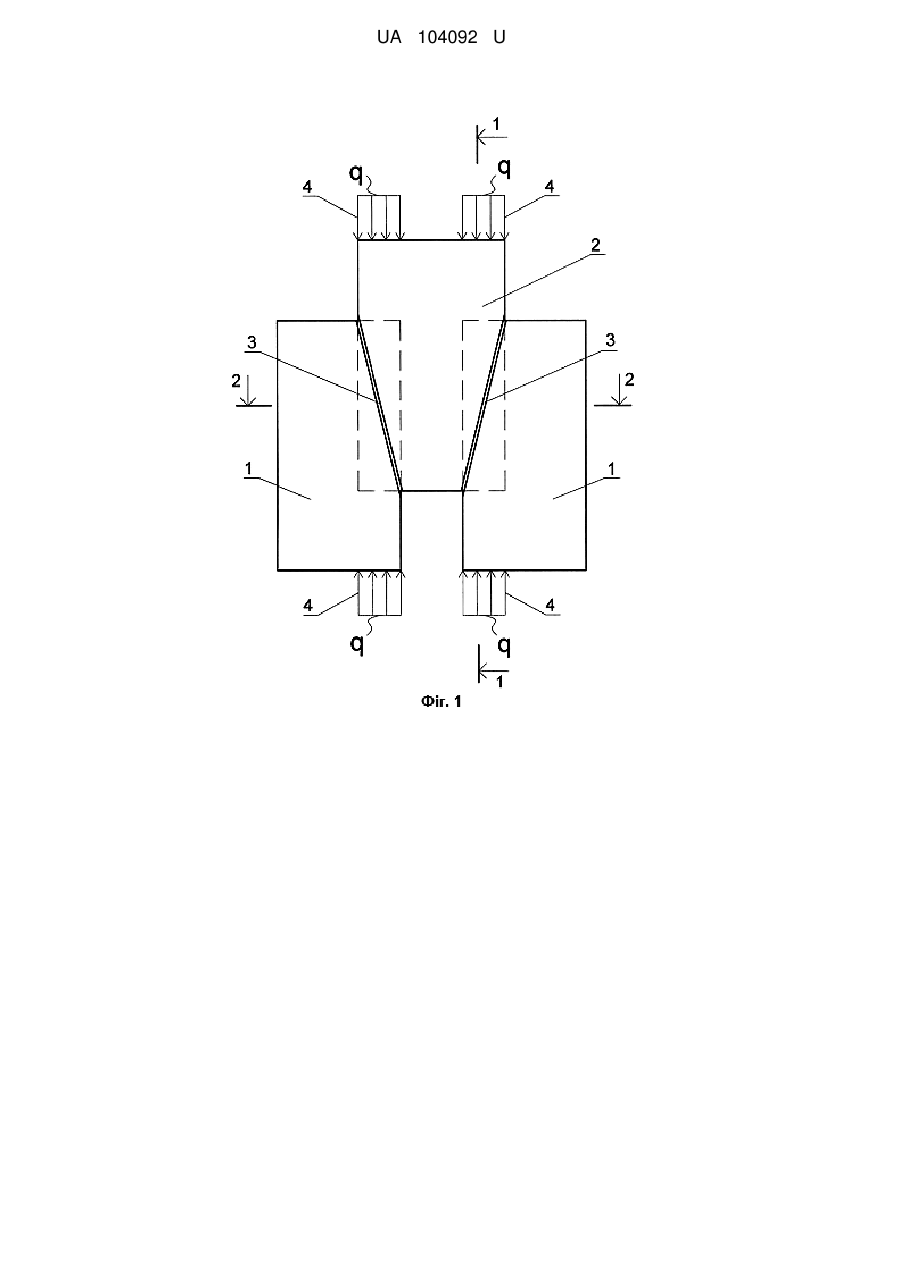

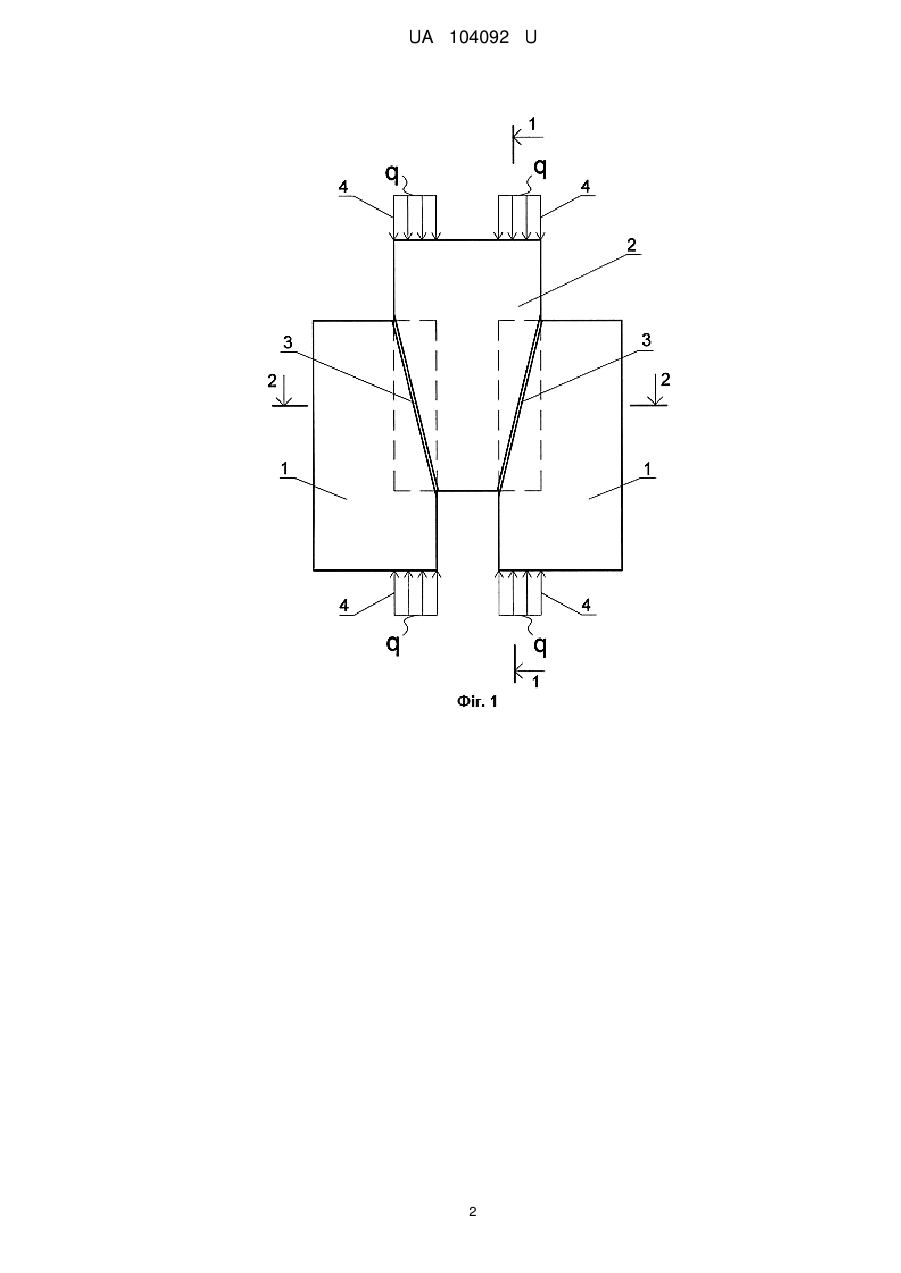

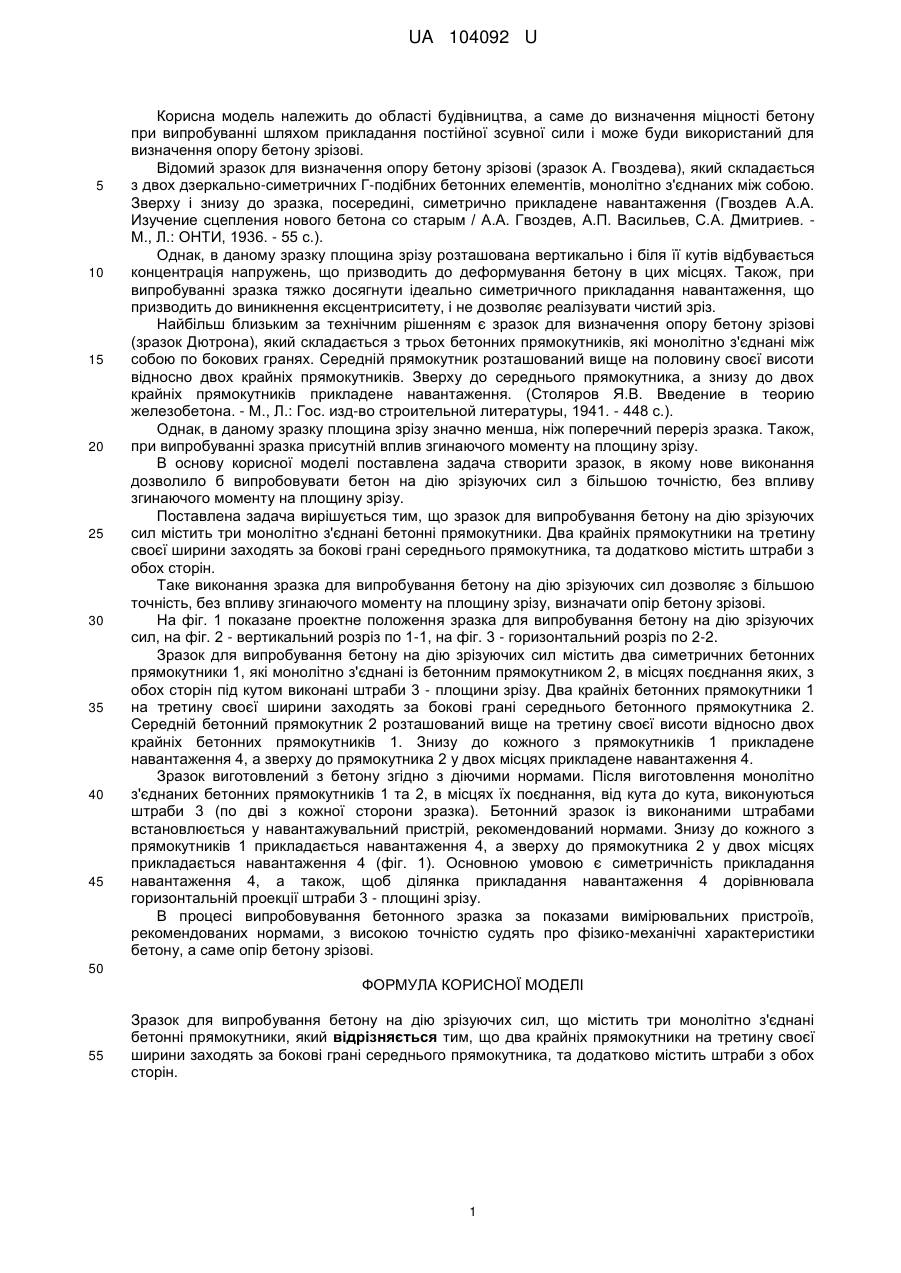

Реферат: UA 104092 U UA 104092 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області будівництва, а саме до визначення міцності бетону при випробуванні шляхом прикладання постійної зсувної сили і може буди використаний для визначення опору бетону зрізові. Відомий зразок для визначення опору бетону зрізові (зразок А. Гвоздева), який складається з двох дзеркально-симетричних Г-подібних бетонних елементів, монолітно з'єднаних між собою. Зверху і знизу до зразка, посередині, симетрично прикладене навантаження (Гвоздев А.А. Изучение сцепления нового бетона со старым / А.А. Гвоздев, А.П. Васильев, С.А. Дмитриев. М., Л.: ОНТИ, 1936. - 55 с.). Однак, в даному зразку площина зрізу розташована вертикально і біля її кутів відбувається концентрація напружень, що призводить до деформування бетону в цих місцях. Також, при випробуванні зразка тяжко досягнути ідеально симетричного прикладання навантаження, що призводить до виникнення ексцентриситету, і не дозволяє реалізувати чистий зріз. Найбільш близьким за технічним рішенням є зразок для визначення опору бетону зрізові (зразок Дютрона), який складається з трьох бетонних прямокутників, які монолітно з'єднані між собою по бокових гранях. Середній прямокутник розташований вище на половину своєї висоти відносно двох крайніх прямокутників. Зверху до середнього прямокутника, а знизу до двох крайніх прямокутників прикладене навантаження. (Столяров Я.В. Введение в теорию железобетона. - Μ., Л.: Гос. изд-во строительной литературы, 1941. - 448 с.). Однак, в даному зразку площина зрізу значно менша, ніж поперечний переріз зразка. Також, при випробуванні зразка присутній вплив згинаючого моменту на площину зрізу. В основу корисної моделі поставлена задача створити зразок, в якому нове виконання дозволило б випробовувати бетон на дію зрізуючих сил з більшою точністю, без впливу згинаючого моменту на площину зрізу. Поставлена задача вирішується тим, що зразок для випробування бетону на дію зрізуючих сил містить три монолітно з'єднані бетонні прямокутники. Два крайніх прямокутники на третину своєї ширини заходять за бокові грані середнього прямокутника, та додатково містить штраби з обох сторін. Таке виконання зразка для випробування бетону на дію зрізуючих сил дозволяє з більшою точність, без впливу згинаючого моменту на площину зрізу, визначати опір бетону зрізові. На фіг. 1 показане проектне положення зразка для випробування бетону на дію зрізуючих сил, на фіг. 2 - вертикальний розріз по 1-1, на фіг. 3 - горизонтальний розріз по 2-2. Зразок для випробування бетону на дію зрізуючих сил містить два симетричних бетонних прямокутники 1, які монолітно з'єднані із бетонним прямокутником 2, в місцях поєднання яких, з обох сторін під кутом виконані штраби 3 - площини зрізу. Два крайніх бетонних прямокутники 1 на третину своєї ширини заходять за бокові грані середнього бетонного прямокутника 2. Середній бетонний прямокутник 2 розташований вище на третину своєї висоти відносно двох крайніх бетонних прямокутників 1. Знизу до кожного з прямокутників 1 прикладене навантаження 4, а зверху до прямокутника 2 у двох місцях прикладене навантаження 4. Зразок виготовлений з бетону згідно з діючими нормами. Після виготовлення монолітно з'єднаних бетонних прямокутників 1 та 2, в місцях їх поєднання, від кута до кута, виконуються штраби 3 (по дві з кожної сторони зразка). Бетонний зразок із виконаними штрабами встановлюється у навантажувальний пристрій, рекомендований нормами. Знизу до кожного з прямокутників 1 прикладається навантаження 4, а зверху до прямокутника 2 у двох місцях прикладається навантаження 4 (фіг. 1). Основною умовою є симетричність прикладання навантаження 4, а також, щоб ділянка прикладання навантаження 4 дорівнювала горизонтальній проекції штраби 3 - площині зрізу. В процесі випробовування бетонного зразка за показами вимірювальних пристроїв, рекомендованих нормами, з високою точністю судять про фізико-механічні характеристики бетону, а саме опір бетону зрізові. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Зразок для випробування бетону на дію зрізуючих сил, що містить три монолітно з'єднані бетонні прямокутники, який відрізняється тим, що два крайніх прямокутники на третину своєї ширини заходять за бокові грані середнього прямокутника, та додатково містить штраби з обох сторін. 1 UA 104092 U 2 UA 104092 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
