Котельна установка

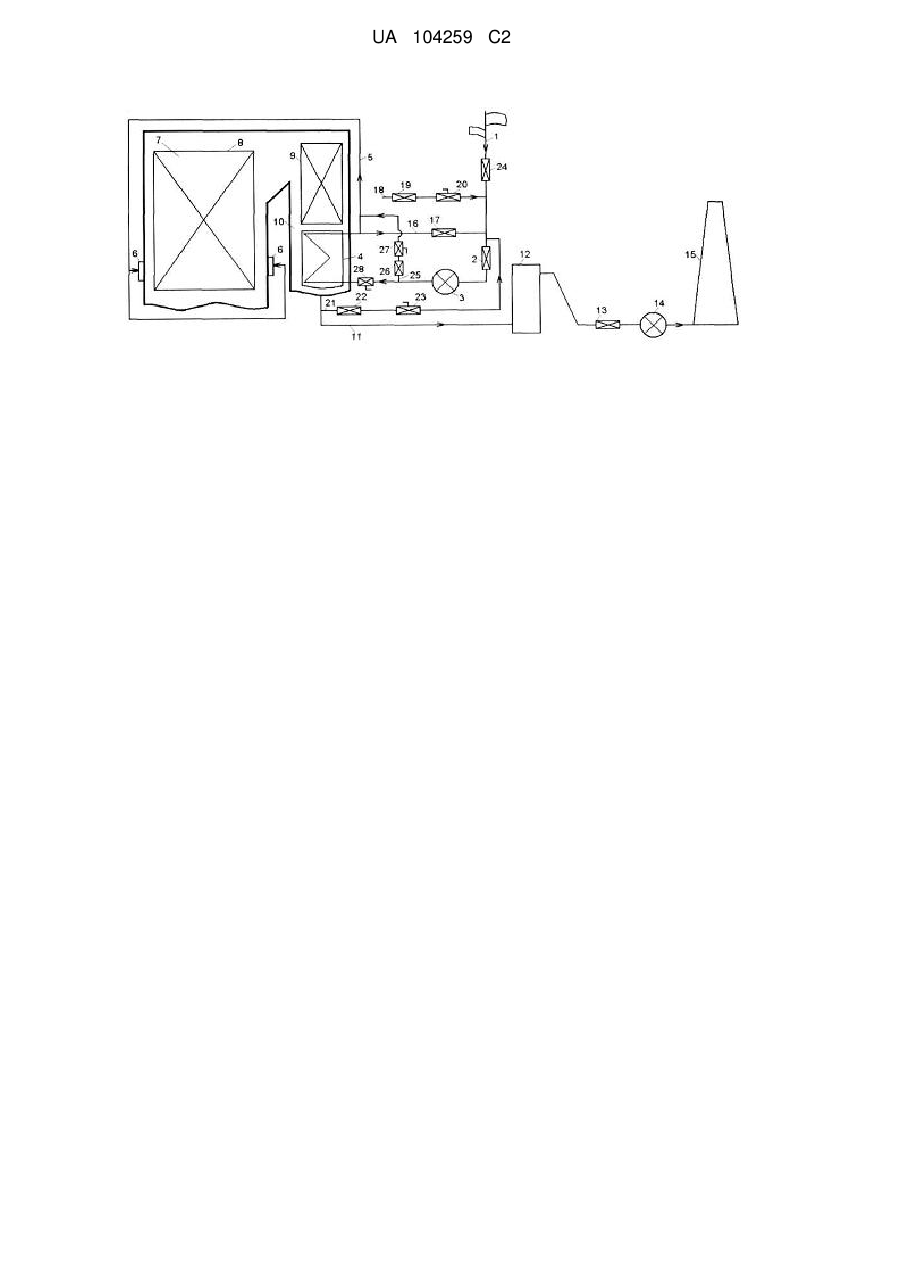

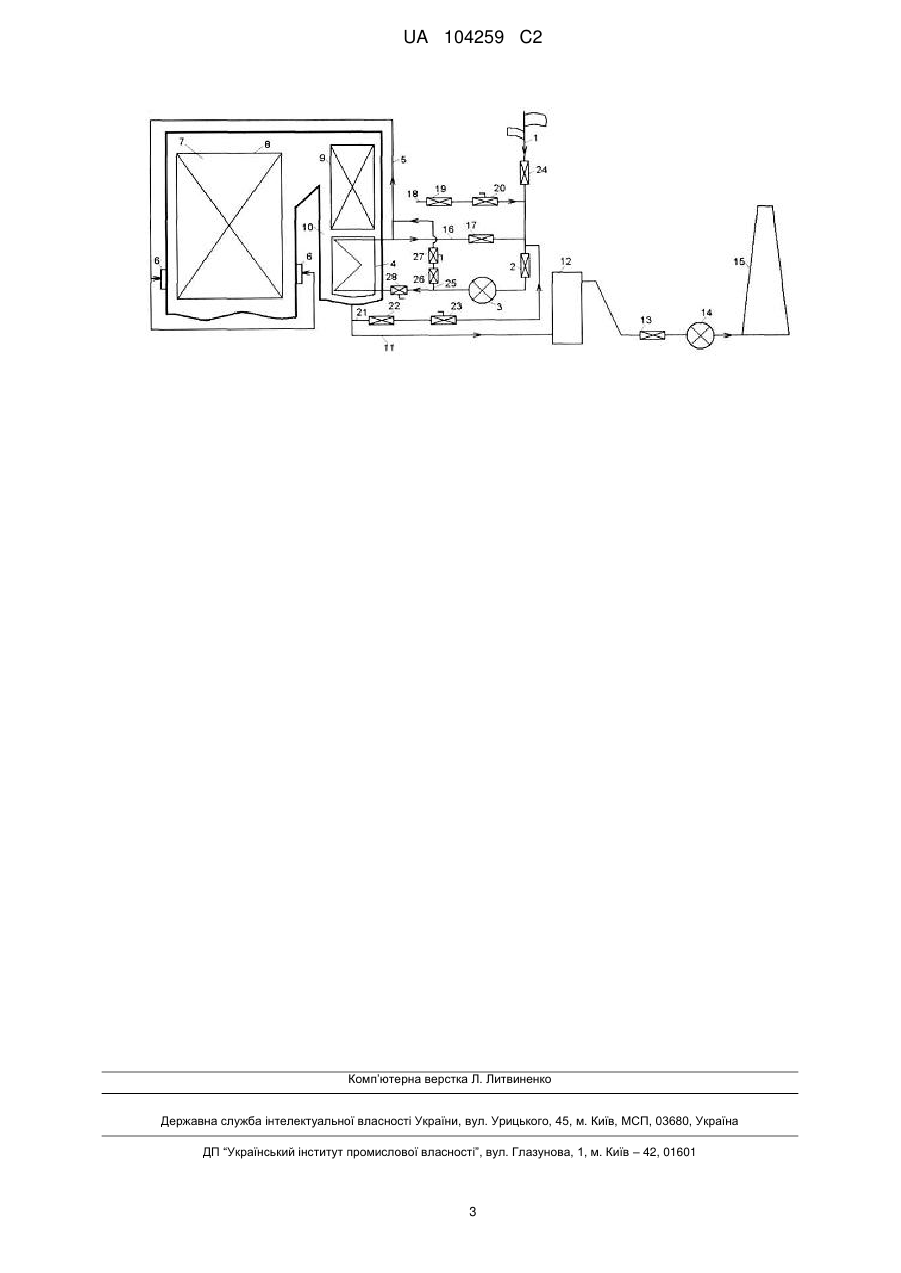

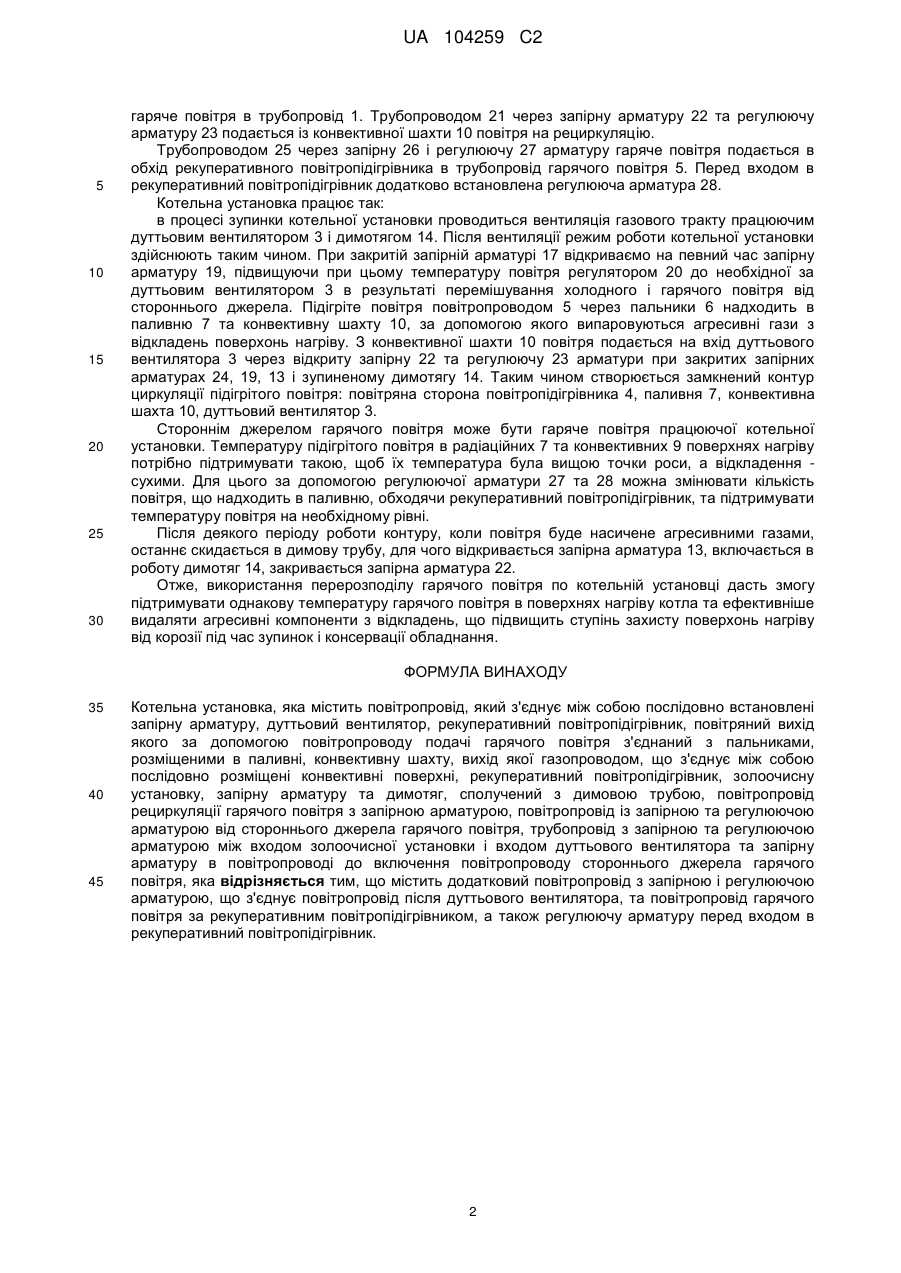

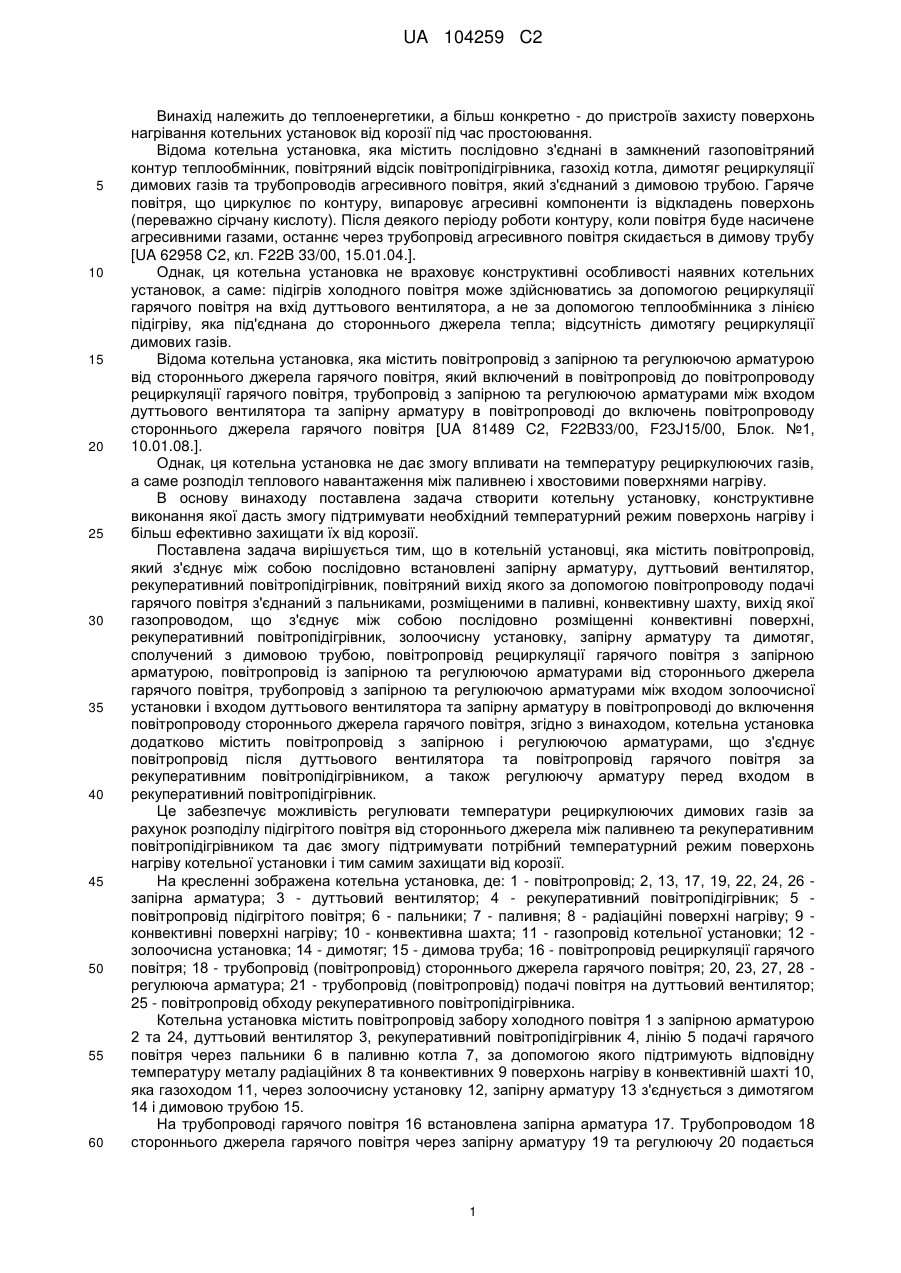

Реферат: Винахід належить до теплоенергетики, зокрема до захисту поверхонь нагрівання котельних установок від корозії під час простоювання. Котельна установка містить повітропровід, який з'єднує між собою послідовно встановлені запірну арматуру, дуттьовий вентилятор, рекуперативний повітропідігрівник, повітряний вихід якого за допомогою повітропроводу подачі гарячого повітря з'єднаний з пальниками, розміщеними в паливні, конвективну шахту, вихід якої газопроводом, що з'єднує між собою послідовно розміщені конвективні поверхні, рекуперативний повітропідігрівник, золоочисну установку, запірну арматуру та димотяг, сполучений з димовою трубою, повітропровід рециркуляції гарячого повітря з запірною арматурою, повітропровід із запірною та регулюючою арматурою від стороннього джерела гарячого повітря, трубопровід з запірною та регулюючою арматурою між входом золоочисної установки і входом дуттьового вентилятора та запірну арматуру в повітропроводі до включення повітропроводу стороннього джерела гарячого повітря. Установка додатково містить повітропровід з запірною і регулюючою арматурою, що з'єднує повітропровід після дуттьового вентилятора та повітропровід гарячого повітря за рекуперативним повітропідігрівником, а також регулюючу арматуру перед входом в рекуперативний повітропідігрівник. Винахід забезпечує можливість впливати на температуру циркулюючих газів та підвищення захисту поверхонь нагріву від корозії. UA 104259 C2 (12) UA 104259 C2 UA 104259 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до теплоенергетики, а більш конкретно - до пристроїв захисту поверхонь нагрівання котельних установок від корозії під час простоювання. Відома котельна установка, яка містить послідовно з'єднані в замкнений газоповітряний контур теплообмінник, повітряний відсік повітропідігрівника, газохід котла, димотяг рециркуляції димових газів та трубопроводів агресивного повітря, який з'єднаний з димовою трубою. Гаряче повітря, що циркулює по контуру, випаровує агресивні компоненти із відкладень поверхонь (переважно сірчану кислоту). Після деякого періоду роботи контуру, коли повітря буде насичене агресивними газами, останнє через трубопровід агресивного повітря скидається в димову трубу [UA 62958 C2, кл. F22B 33/00, 15.01.04.]. Однак, ця котельна установка не враховує конструктивні особливості наявних котельних установок, а саме: підігрів холодного повітря може здійснюватись за допомогою рециркуляції гарячого повітря на вхід дуттьового вентилятора, а не за допомогою теплообмінника з лінією підігріву, яка під'єднана до стороннього джерела тепла; відсутність димотягу рециркуляції димових газів. Відома котельна установка, яка містить повітропровід з запірною та регулюючою арматурою від стороннього джерела гарячого повітря, який включений в повітропровід до повітропроводу рециркуляції гарячого повітря, трубопровід з запірною та регулюючою арматурами між входом дуттьового вентилятора та запірну арматуру в повітропроводі до включень повітропроводу стороннього джерела гарячого повітря [UA 81489 C2, F22B33/00, F23J15/00, Блок. №1, 10.01.08.]. Однак, ця котельна установка не дає змогу впливати на температуру рециркулюючих газів, а саме розподіл теплового навантаження між паливнею і хвостовими поверхнями нагріву. В основу винаходу поставлена задача створити котельну установку, конструктивне виконання якої дасть змогу підтримувати необхідний температурний режим поверхонь нагріву і більш ефективно захищати їх від корозії. Поставлена задача вирішується тим, що в котельній установці, яка містить повітропровід, який з'єднує між собою послідовно встановлені запірну арматуру, дуттьовий вентилятор, рекуперативний повітропідігрівник, повітряний вихід якого за допомогою повітропроводу подачі гарячого повітря з'єднаний з пальниками, розміщеними в паливні, конвективну шахту, вихід якої газопроводом, що з'єднує між собою послідовно розміщенні конвективні поверхні, рекуперативний повітропідігрівник, золоочисну установку, запірну арматуру та димотяг, сполучений з димовою трубою, повітропровід рециркуляції гарячого повітря з запірною арматурою, повітропровід із запірною та регулюючою арматурами від стороннього джерела гарячого повітря, трубопровід з запірною та регулюючою арматурами між входом золоочисної установки і входом дуттьового вентилятора та запірну арматуру в повітропроводі до включення повітропроводу стороннього джерела гарячого повітря, згідно з винаходом, котельна установка додатково містить повітропровід з запірною і регулюючою арматурами, що з'єднує повітропровід після дуттьового вентилятора та повітропровід гарячого повітря за рекуперативним повітропідігрівником, а також регулюючу арматуру перед входом в рекуперативний повітропідігрівник. Це забезпечує можливість регулювати температури рециркулюючих димових газів за рахунок розподілу підігрітого повітря від стороннього джерела між паливнею та рекуперативним повітропідігрівником та дає змогу підтримувати потрібний температурний режим поверхонь нагріву котельної установки і тим самим захищати від корозії. На кресленні зображена котельна установка, де: 1 - повітропровід; 2, 13, 17, 19, 22, 24, 26 запірна арматура; 3 - дуттьовий вентилятор; 4 - рекуперативний повітропідігрівник; 5 повітропровід підігрітого повітря; 6 - пальники; 7 - паливня; 8 - радіаційні поверхні нагріву; 9 конвективні поверхні нагріву; 10 - конвективна шахта; 11 - газопровід котельної установки; 12 золоочисна установка; 14 - димотяг; 15 - димова труба; 16 - повітропровід рециркуляції гарячого повітря; 18 - трубопровід (повітропровід) стороннього джерела гарячого повітря; 20, 23, 27, 28 регулююча арматура; 21 - трубопровід (повітропровід) подачі повітря на дуттьовий вентилятор; 25 - повітропровід обходу рекуперативного повітропідігрівника. Котельна установка містить повітропровід забору холодного повітря 1 з запірною арматурою 2 та 24, дуттьовий вентилятор 3, рекуперативний повітропідігрівник 4, лінію 5 подачі гарячого повітря через пальники 6 в паливню котла 7, за допомогою якого підтримують відповідну температуру металу радіаційних 8 та конвективних 9 поверхонь нагріву в конвективній шахті 10, яка газоходом 11, через золоочисну установку 12, запірну арматуру 13 з'єднується з димотягом 14 і димовою трубою 15. На трубопроводі гарячого повітря 16 встановлена запірна арматура 17. Трубопроводом 18 стороннього джерела гарячого повітря через запірну арматуру 19 та регулюючу 20 подається 1 UA 104259 C2 5 10 15 20 25 30 гаряче повітря в трубопровід 1. Трубопроводом 21 через запірну арматуру 22 та регулюючу арматуру 23 подається із конвективної шахти 10 повітря на рециркуляцію. Трубопроводом 25 через запірну 26 і регулюючу 27 арматуру гаряче повітря подається в обхід рекуперативного повітропідігрівника в трубопровід гарячого повітря 5. Перед входом в рекуперативний повітропідігрівник додатково встановлена регулююча арматура 28. Котельна установка працює так: в процесі зупинки котельної установки проводиться вентиляція газового тракту працюючим дуттьовим вентилятором 3 і димотягом 14. Після вентиляції режим роботи котельної установки здійснюють таким чином. При закритій запірній арматурі 17 відкриваємо на певний час запірну арматуру 19, підвищуючи при цьому температуру повітря регулятором 20 до необхідної за дуттьовим вентилятором 3 в результаті перемішування холодного і гарячого повітря від стороннього джерела. Підігріте повітря повітропроводом 5 через пальники 6 надходить в паливню 7 та конвективну шахту 10, за допомогою якого випаровуються агресивні гази з відкладень поверхонь нагріву. З конвективної шахти 10 повітря подається на вхід дуттьового вентилятора 3 через відкриту запірну 22 та регулюючу 23 арматури при закритих запірних арматурах 24, 19, 13 і зупиненому димотягу 14. Таким чином створюється замкнений контур циркуляції підігрітого повітря: повітряна сторона повітропідігрівника 4, паливня 7, конвективна шахта 10, дуттьовий вентилятор 3. Стороннім джерелом гарячого повітря може бути гаряче повітря працюючої котельної установки. Температуру підігрітого повітря в радіаційних 7 та конвективних 9 поверхнях нагріву потрібно підтримувати такою, щоб їх температура була вищою точки роси, а відкладення сухими. Для цього за допомогою регулюючої арматури 27 та 28 можна змінювати кількість повітря, що надходить в паливню, обходячи рекуперативний повітропідігрівник, та підтримувати температуру повітря на необхідному рівні. Після деякого періоду роботи контуру, коли повітря буде насичене агресивними газами, останнє скидається в димову трубу, для чого відкривається запірна арматура 13, включається в роботу димотяг 14, закривається запірна арматура 22. Отже, використання перерозподілу гарячого повітря по котельній установці дасть змогу підтримувати однакову температуру гарячого повітря в поверхнях нагріву котла та ефективніше видаляти агресивні компоненти з відкладень, що підвищить ступінь захисту поверхонь нагріву від корозії під час зупинок і консервації обладнання. ФОРМУЛА ВИНАХОДУ 35 40 45 Котельна установка, яка містить повітропровід, який з'єднує між собою послідовно встановлені запірну арматуру, дуттьовий вентилятор, рекуперативний повітропідігрівник, повітряний вихід якого за допомогою повітропроводу подачі гарячого повітря з'єднаний з пальниками, розміщеними в паливні, конвективну шахту, вихід якої газопроводом, що з'єднує між собою послідовно розміщені конвективні поверхні, рекуперативний повітропідігрівник, золоочисну установку, запірну арматуру та димотяг, сполучений з димовою трубою, повітропровід рециркуляції гарячого повітря з запірною арматурою, повітропровід із запірною та регулюючою арматурою від стороннього джерела гарячого повітря, трубопровід з запірною та регулюючою арматурою між входом золоочисної установки і входом дуттьового вентилятора та запірну арматуру в повітропроводі до включення повітропроводу стороннього джерела гарячого повітря, яка відрізняється тим, що містить додатковий повітропровід з запірною і регулюючою арматурою, що з'єднує повітропровід після дуттьового вентилятора, та повітропровід гарячого повітря за рекуперативним повітропідігрівником, а також регулюючу арматуру перед входом в рекуперативний повітропідігрівник. 2 UA 104259 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
