Котельна установка

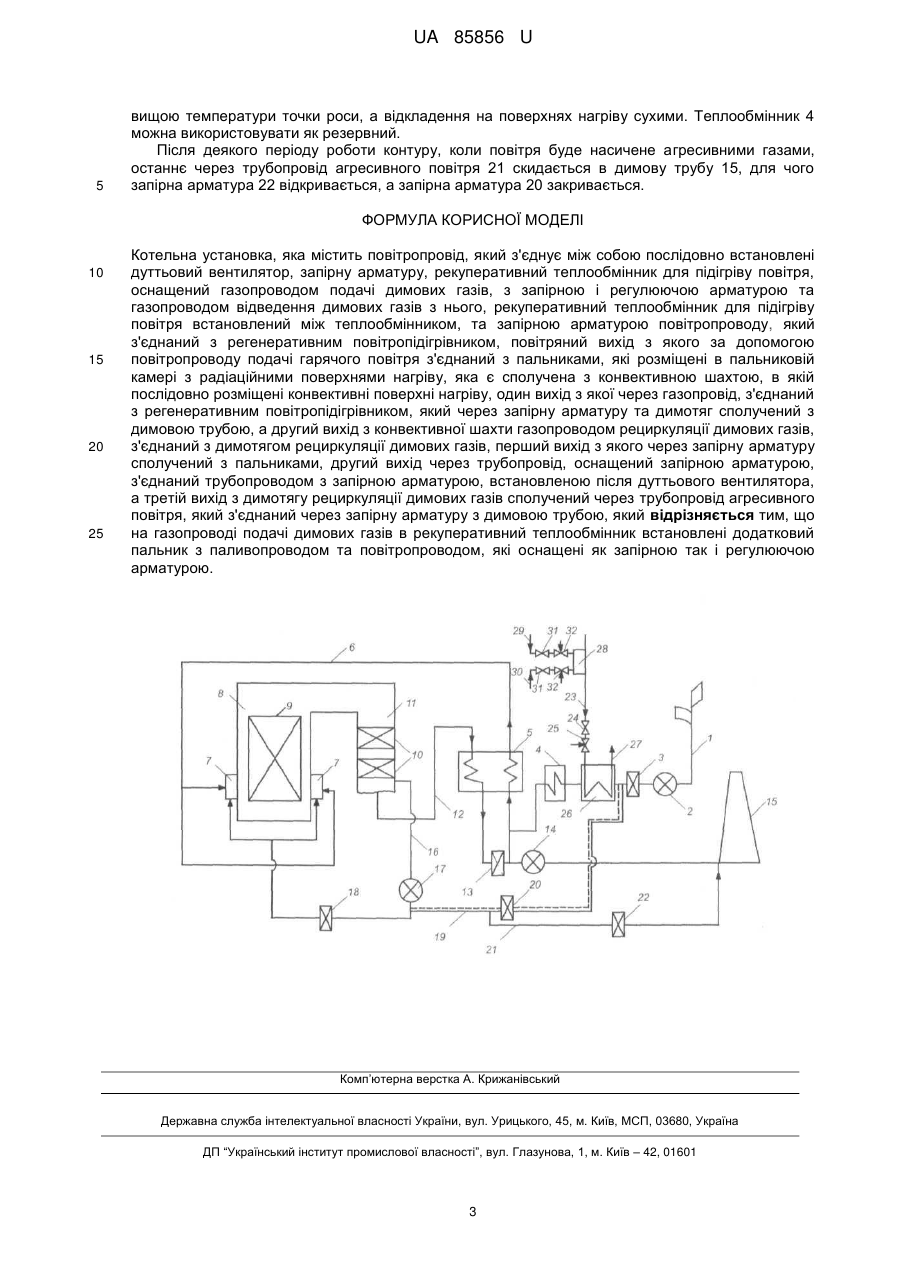

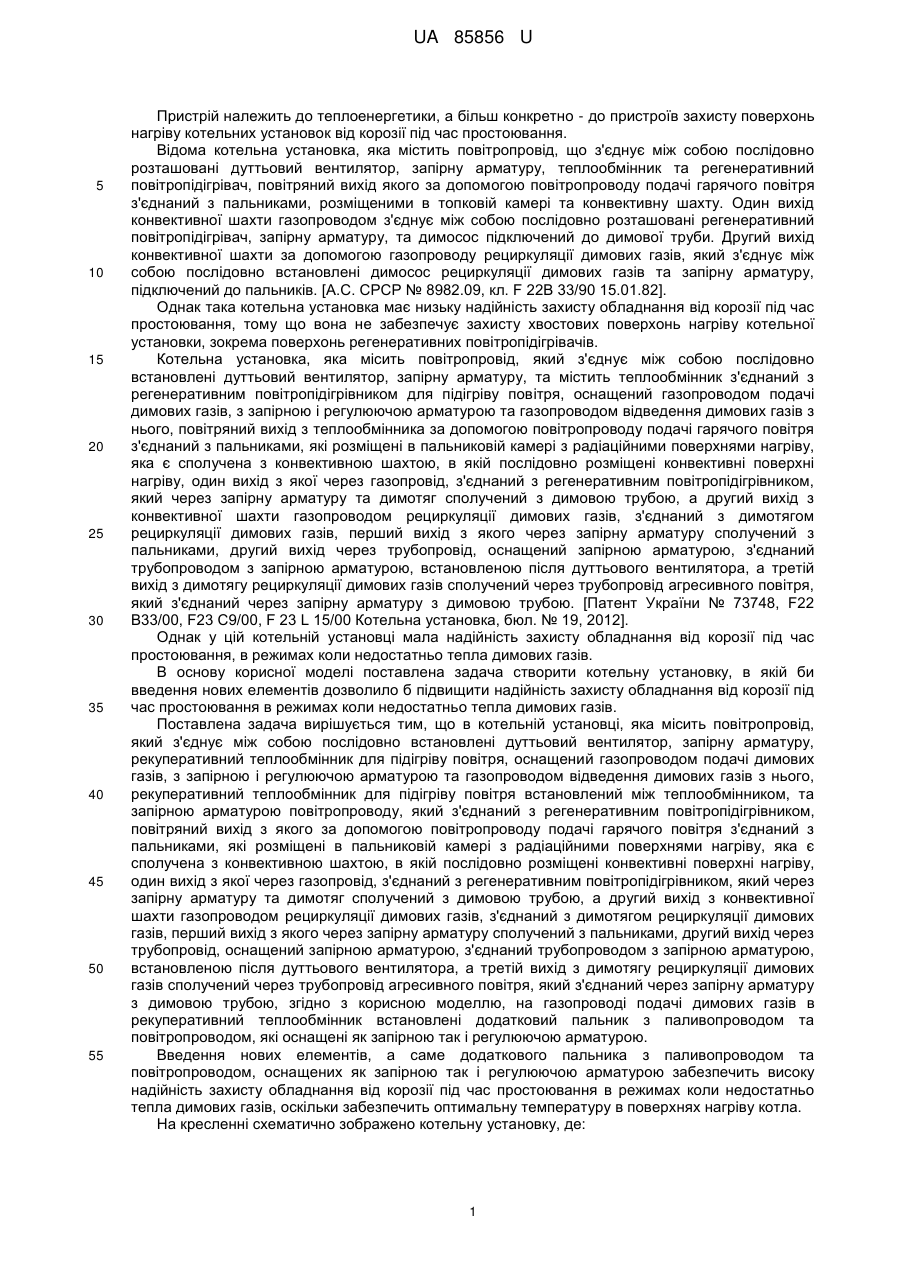

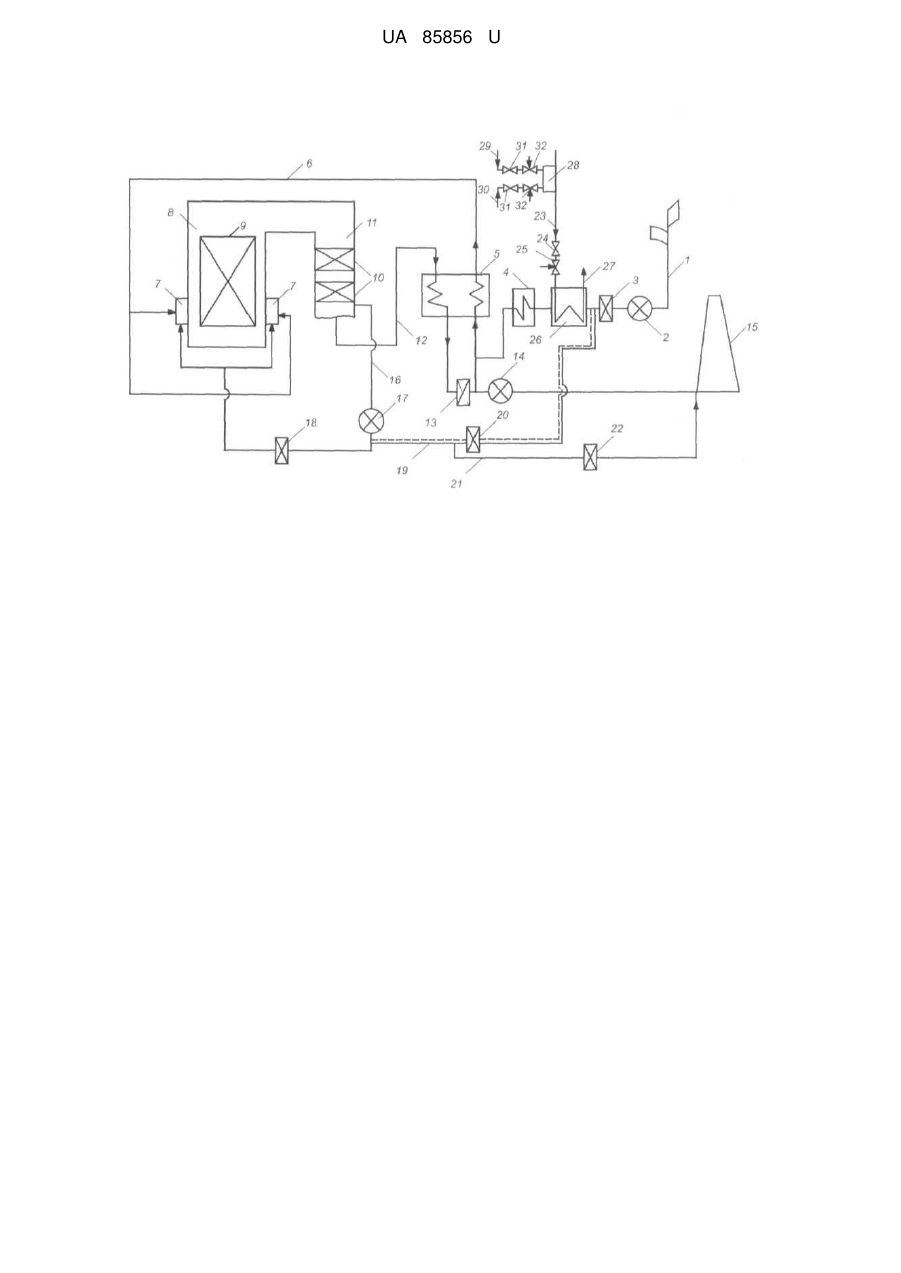

Реферат: Котельна установка містить повітропровід, який з'єднує між собою послідовно встановлені дуттьовий вентилятор, запірну арматуру, рекуперативний теплообмінник для підігріву повітря, оснащений газопроводом подачі димових газів, з запірною і регулюючою арматурою та газопроводом відведення димових газів з нього. На газопроводі подачі димових газів в рекуперативний теплообмінник встановлені додатковий пальник з паливопроводом та повітропроводом, які оснащені як запірною так і регулюючою арматурою. UA 85856 U (12) UA 85856 U UA 85856 U 5 10 15 20 25 30 35 40 45 50 55 Пристрій належить до теплоенергетики, а більш конкретно - до пристроїв захисту поверхонь нагріву котельних установок від корозії під час простоювання. Відома котельна установка, яка містить повітропровід, що з'єднує між собою послідовно розташовані дуттьовий вентилятор, запірну арматуру, теплообмінник та регенеративний повітропідігрівач, повітряний вихід якого за допомогою повітропроводу подачі гарячого повітря з'єднаний з пальниками, розміщеними в топковій камері та конвективну шахту. Один вихід конвективної шахти газопроводом з'єднує між собою послідовно розташовані регенеративний повітропідігрівач, запірну арматуру, та димосос підключений до димової труби. Другий вихід конвективної шахти за допомогою газопроводу рециркуляції димових газів, який з'єднує між собою послідовно встановлені димосос рециркуляції димових газів та запірну арматуру, підключений до пальників. [А.С. СРСР № 8982.09, кл. F 22В 33/90 15.01.82]. Однак така котельна установка має низьку надійність захисту обладнання від корозії під час простоювання, тому що вона не забезпечує захисту хвостових поверхонь нагріву котельної установки, зокрема поверхонь регенеративних повітропідігрівачів. Котельна установка, яка місить повітропровід, який з'єднує між собою послідовно встановлені дуттьовий вентилятор, запірну арматуру, та містить теплообмінник з'єднаний з регенеративним повітропідігрівником для підігріву повітря, оснащений газопроводом подачі димових газів, з запірною і регулюючою арматурою та газопроводом відведення димових газів з нього, повітряний вихід з теплообмінника за допомогою повітропроводу подачі гарячого повітря з'єднаний з пальниками, які розміщені в пальниковій камері з радіаційними поверхнями нагріву, яка є сполучена з конвективною шахтою, в якій послідовно розміщені конвективні поверхні нагріву, один вихід з якої через газопровід, з'єднаний з регенеративним повітропідігрівником, який через запірну арматуру та димотяг сполучений з димовою трубою, а другий вихід з конвективної шахти газопроводом рециркуляції димових газів, з'єднаний з димотягом рециркуляції димових газів, перший вихід з якого через запірну арматуру сполучений з пальниками, другий вихід через трубопровід, оснащений запірною арматурою, з'єднаний трубопроводом з запірною арматурою, встановленою після дуттьового вентилятора, а третій вихід з димотягу рециркуляції димових газів сполучений через трубопровід агресивного повітря, який з'єднаний через запірну арматуру з димовою трубою. [Патент України № 73748, F22 В33/00, F23 С9/00, F 23 L 15/00 Котельна установка, бюл. № 19, 2012]. Однак у цій котельній установці мала надійність захисту обладнання від корозії під час простоювання, в режимах коли недостатньо тепла димових газів. В основу корисної моделі поставлена задача створити котельну установку, в якій би введення нових елементів дозволило б підвищити надійність захисту обладнання від корозії під час простоювання в режимах коли недостатньо тепла димових газів. Поставлена задача вирішується тим, що в котельній установці, яка місить повітропровід, який з'єднує між собою послідовно встановлені дуттьовий вентилятор, запірну арматуру, рекуперативний теплообмінник для підігріву повітря, оснащений газопроводом подачі димових газів, з запірною і регулюючою арматурою та газопроводом відведення димових газів з нього, рекуперативний теплообмінник для підігріву повітря встановлений між теплообмінником, та запірною арматурою повітропроводу, який з'єднаний з регенеративним повітропідігрівником, повітряний вихід з якого за допомогою повітропроводу подачі гарячого повітря з'єднаний з пальниками, які розміщені в пальниковій камері з радіаційними поверхнями нагріву, яка є сполучена з конвективною шахтою, в якій послідовно розміщені конвективні поверхні нагріву, один вихід з якої через газопровід, з'єднаний з регенеративним повітропідігрівником, який через запірну арматуру та димотяг сполучений з димовою трубою, а другий вихід з конвективної шахти газопроводом рециркуляції димових газів, з'єднаний з димотягом рециркуляції димових газів, перший вихід з якого через запірну арматуру сполучений з пальниками, другий вихід через трубопровід, оснащений запірною арматурою, з'єднаний трубопроводом з запірною арматурою, встановленою після дуттьового вентилятора, а третій вихід з димотягу рециркуляції димових газів сполучений через трубопровід агресивного повітря, який з'єднаний через запірну арматуру з димовою трубою, згідно з корисною моделлю, на газопроводі подачі димових газів в рекуперативний теплообмінник встановлені додатковий пальник з паливопроводом та повітропроводом, які оснащені як запірною так і регулюючою арматурою. Введення нових елементів, а саме додаткового пальника з паливопроводом та повітропроводом, оснащених як запірною так і регулюючою арматурою забезпечить високу надійність захисту обладнання від корозії під час простоювання в режимах коли недостатньо тепла димових газів, оскільки забезпечить оптимальну температуру в поверхнях нагріву котла. На кресленні схематично зображено котельну установку, де: 1 UA 85856 U 5 10 15 20 25 30 35 40 45 50 55 1 - повітропровід; 2 - дуттьовий вентилятор; 3 - запірна арматура; 4 - теплообмінник; 5 регенеративний повітропідігрівник; 6 - повітропровід подачі гарячого повітря; 7 - пальники; 8 пальникова камера; 9 - радіаційні поверхні нагріву; 10 - конвективні поверхні нагріву; 11 конвективна шахта; 12 - газопровід; 13 - запірна арматура; 14 - димотяг; 15 - димова труба; 16 газопровід рециркуляції димових газів; 17 - димотяг рециркуляції димових газів; 18 - запірна арматура; 19 - трубопровід; 20 - запірна арматура; 21 - трубопровід агресивного повітря; 22 запірна арматура; 23 - газопровід подачі димових газів; 24 - запірна арматура; 25 - регулююча арматура; 26 - рекуперативний теплообмінник для підігріву повітря; 27 - газопровід відведення димових газів, 28 - додатковий пальник, 29 - паливопровід, 30 - повітропровід, 31 - запірна арматура; 32 - регулююча арматура. Котельна установка, містить повітропровід 1, який з'єднує між собою послідовно встановлені дуттьовий вентилятор 2, запірну арматуру 3, рекуперативний теплообмінник для підігріву повітря 26, оснащений газопроводом подачі димових газів 23, з запірною 24 і регулюючою арматурою 25 та газопроводом відведення димових газів 27 з нього. Рекуперативний теплообмінник для підігріву повітря 26 з'єднаний через теплообмінник 4, з регенеративним повітропідігрівником 5. Повітряний вихід з регенеративного повітропідігрівника 5 за допомогою повітропроводу подачі гарячого повітря 6 з'єднаний з пальниками 7, які розміщені в пальниковій камері 8 з радіаційними поверхнями нагріву 9, яка є сполучена з конвективною шахтою 11, в якій послідовно розміщені конвективні поверхні нагріву 10. Один вихід з конвективної шахти 11 через газопровід 12, з'єднаний з регенеративним повітропідігрівником 5, який через запірну арматуру 13 та димотяг 14 сполучений з димовою трубою 15. Другий вихід з конвективної шахти 11 газопроводом рециркуляції димових газів 16, з'єднаний з димотягом рециркуляції димових газів 17. Перший вихід з димотягу рециркуляції димових газів 17 через запірну арматуру 18 сполучений з пальниками 7. Другий вихід через трубопровід 19, оснащений запірною арматурою 20, з'єднаний трубопроводом з запірною арматурою 3, встановленою після дуттьового вентилятора 2. Третій вихід з димотягу рециркуляції димових газів 17 сполучений через трубопровід агресивного повітря 21, який з'єднаний через запірну арматуру 22 з димовою трубою 15. На газопроводі подачі димових газів 23 в рекуперативний теплообмінник встановлені додатковий пальник 28 з паливопроводом 29 та повітропроводом 30, оснащені як запірною 31 так і регулюючою арматурою 32. Котельна установка працює так: При виведені котельної установки в резерв (зупинці) режим її роботи здійснюється таким чином. Закривають запірну арматуру 3 та запірну арматуру 13, що приводить до зупинки дуттьового вентилятора 2 та димотяга 14. При зупиненому дуттьовому вентиляторі 2 та димотягу 14, закритих запірних арматурах 3 та 13, включається в роботу димотяг рециркуляції димових газів 17. Повітря з конвективної шахти 11 димотягом рециркуляції димових газів 17 подається на вхід рекуперативного теплообмінника для підігріву повітря 26, де підігрівається до необхідної температури димовими газами із стороннього джерела, що поступають по газопроводу подачі димових газів 23 з запірною 24 та регулюючою 25 арматурою, і далі нагріте повітря до необхідної температури подається в регенеративний повітропідігрівник 5, при цьому в теплообмінник 4 джерело енергії не подається і він не працює. Із регенеративного повітропідігрівника 5 повітропроводом подачі гарячого повітря 6 через пальники 7 поступає в пальникову камеру 8 та конвективну шахту 11, де підігріте повітря передає тепло радіаційним 9 та конвективним 10 поверхням нагріву, і далі з конвективної шахти 11 димотягом рециркуляції 17 та трубопроводом 19 через відкриту запірну арматуру 20 подається на вхід рекуперативного теплообмінника 26. На газопроводі подачі димових газів 23 в рекуперативний теплообмінник встановлений додатковий пальник 28 з паливопроводом 29 та повітропроводом 30, оснащені як запірною 31 так і регулюючою арматурою 32. Введення цих нових елементів дасть можливість забезпечити високу надійність захисту обладнання від корозії під час простоювання в режимах коли недостатньо тепла димових газів, оскільки забезпечить оптимальну температуру в поверхнях нагріву котла. Отже, нагріте повітря в рекуперативному теплообміннику для підігріву повітря 26 димовими газами сторонніх котельних установок, або пускорезервних котелень електростанції циркулює повітропроводами у замкненому контурі: рекуперативний теплообмінник для підігріву повітря 26, регенеративний повітропідігрівач 5, пальникова камера 8, конвективна шахта 11, димотяг рециркуляції димових газів 17, рекуперативний теплообмінник для підігріву повітря 26. Температуру підігрітого в рекуперативному теплообміннику 26 повітря підтримують за допомогою регулюючої арматури 25 такою, щоб температура металу поверхонь нагріву була 2 UA 85856 U 5 вищою температури точки роси, а відкладення на поверхнях нагріву сухими. Теплообмінник 4 можна використовувати як резервний. Після деякого періоду роботи контуру, коли повітря буде насичене агресивними газами, останнє через трубопровід агресивного повітря 21 скидається в димову трубу 15, для чого запірна арматура 22 відкривається, а запірна арматура 20 закривається. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 Котельна установка, яка містить повітропровід, який з'єднує між собою послідовно встановлені дуттьовий вентилятор, запірну арматуру, рекуперативний теплообмінник для підігріву повітря, оснащений газопроводом подачі димових газів, з запірною і регулюючою арматурою та газопроводом відведення димових газів з нього, рекуперативний теплообмінник для підігріву повітря встановлений між теплообмінником, та запірною арматурою повітропроводу, який з'єднаний з регенеративним повітропідігрівником, повітряний вихід з якого за допомогою повітропроводу подачі гарячого повітря з'єднаний з пальниками, які розміщені в пальниковій камері з радіаційними поверхнями нагріву, яка є сполучена з конвективною шахтою, в якій послідовно розміщені конвективні поверхні нагріву, один вихід з якої через газопровід, з'єднаний з регенеративним повітропідігрівником, який через запірну арматуру та димотяг сполучений з димовою трубою, а другий вихід з конвективної шахти газопроводом рециркуляції димових газів, з'єднаний з димотягом рециркуляції димових газів, перший вихід з якого через запірну арматуру сполучений з пальниками, другий вихід через трубопровід, оснащений запірною арматурою, з'єднаний трубопроводом з запірною арматурою, встановленою після дуттьового вентилятора, а третій вихід з димотягу рециркуляції димових газів сполучений через трубопровід агресивного повітря, який з'єднаний через запірну арматуру з димовою трубою, який відрізняється тим, що на газопроводі подачі димових газів в рекуперативний теплообмінник встановлені додатковий пальник з паливопроводом та повітропроводом, які оснащені як запірною так і регулюючою арматурою. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
