Фігурний кивок

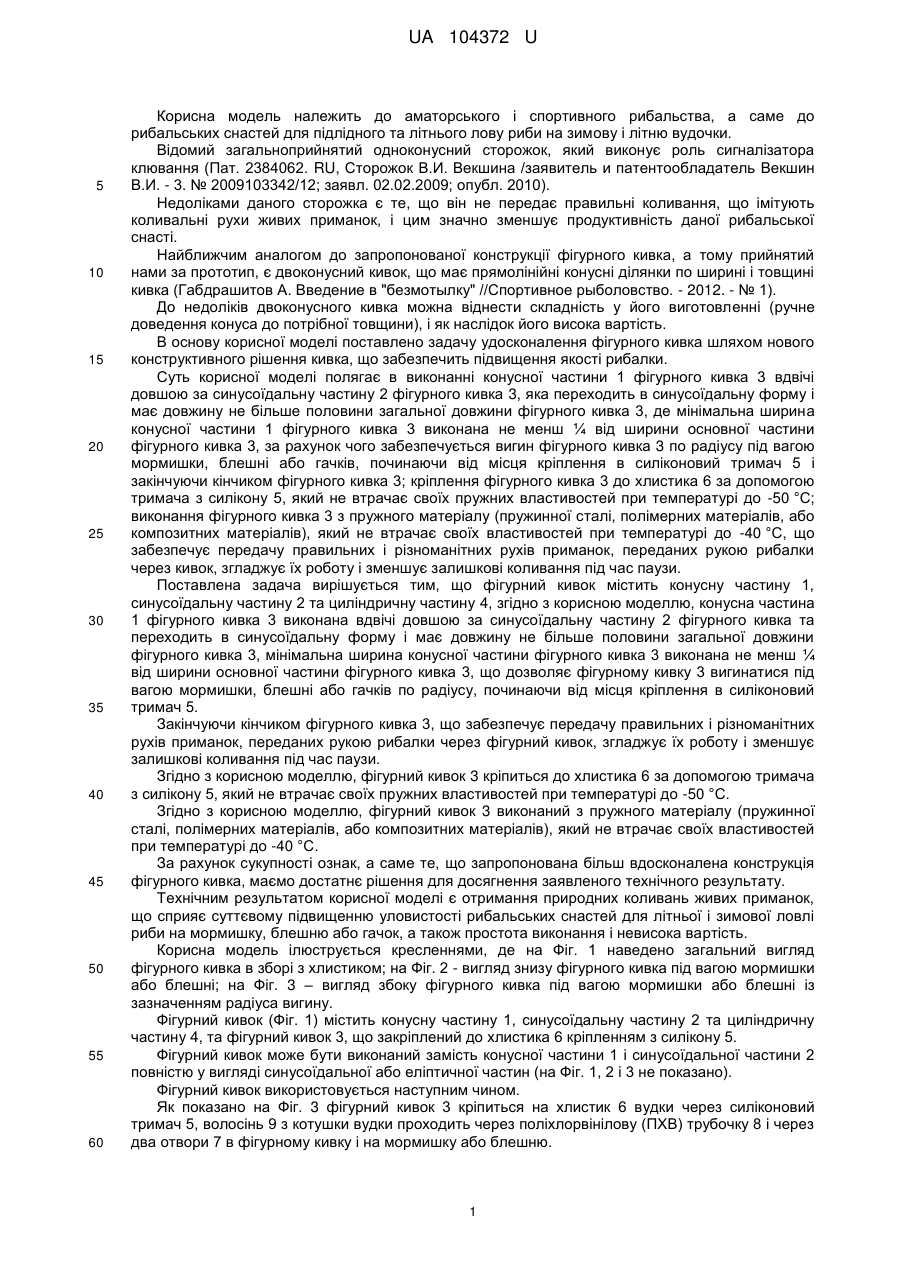

Реферат: Фігурний кивок містить конусну частину, синусоїдальну частину та циліндричну частину. Конусна частина фігурного кивка виконана вдвічі довшою за синусоїдальну частину фігурного кивка та переходить в синусоїдальну форму і має довжину не більше половини загальної довжини фігурного кивка. Мінімальна ширина конусної частини фігурного кивка виконана не менш ¼ від ширини основної частини фігурного кивка, за рахунок чого забезпечується вигин фігурного кивка по радіусу під вагою мормишки, блешні або гачків, починаючи від місця кріплення в силіконовий тримач 5 і закінчуючи кінчиком фігурного кивка. UA 104372 U (54) ФІГУРНИЙ КИВОК UA 104372 U UA 104372 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до аматорського і спортивного рибальства, а саме до рибальських снастей для підлідного та літнього лову риби на зимову і літню вудочки. Відомий загальноприйнятий одноконусний сторожок, який виконує роль сигналізатора клювання (Пат. 2384062. RU, Сторожок В.И. Векшина /заявитель и патентообладатель Векшин В.И. - 3. № 2009103342/12; заявл. 02.02.2009; опубл. 2010). Недоліками даного сторожка є те, що він не передає правильні коливання, що імітують коливальні рухи живих приманок, і цим значно зменшує продуктивність даної рибальської снасті. Найближчим аналогом до запропонованої конструкції фігурного кивка, а тому прийнятий нами за прототип, є двоконусний кивок, що має прямолінійні конусні ділянки по ширині і товщині кивка (Габдрашитов А. Введение в "безмотылку" //Спортивное рыболовство. - 2012. - № 1). До недоліків двоконусного кивка можна віднести складність у його виготовленні (ручне доведення конуса до потрібної товщини), і як наслідок його висока вартість. В основу корисної моделі поставлено задачу удосконалення фігурного кивка шляхом нового конструктивного рішення кивка, що забезпечить підвищення якості рибалки. Суть корисної моделі полягає в виконанні конусної частини 1 фігурного кивка 3 вдвічі довшою за синусоїдальну частину 2 фігурного кивка 3, яка переходить в синусоїдальну форму і має довжину не більше половини загальної довжини фігурного кивка 3, де мінімальна ширина конусної частини 1 фігурного кивка 3 виконана не менш ¼ від ширини основної частини фігурного кивка 3, за рахунок чого забезпечується вигин фігурного кивка 3 по радіусу під вагою мормишки, блешні або гачків, починаючи від місця кріплення в силіконовий тримач 5 і закінчуючи кінчиком фігурного кивка 3; кріплення фігурного кивка 3 до хлистика 6 за допомогою тримача з силікону 5, який не втрачає своїх пружних властивостей при температурі до -50 °C; виконання фігурного кивка 3 з пружного матеріалу (пружинної сталі, полімерних матеріалів, або композитних матеріалів), який не втрачає своїх властивостей при температурі до -40 °C, що забезпечує передачу правильних і різноманітних рухів приманок, переданих рукою рибалки через кивок, згладжує їх роботу і зменшує залишкові коливання під час паузи. Поставлена задача вирішується тим, що фігурний кивок містить конусну частину 1, синусоїдальну частину 2 та циліндричну частину 4, згідно з корисною моделлю, конусна частина 1 фігурного кивка 3 виконана вдвічі довшою за синусоїдальну частину 2 фігурного кивка та переходить в синусоїдальну форму і має довжину не більше половини загальної довжини фігурного кивка 3, мінімальна ширина конусної частини фігурного кивка 3 виконана не менш ¼ від ширини основної частини фігурного кивка 3, що дозволяє фігурному кивку 3 вигинатися під вагою мормишки, блешні або гачків по радіусу, починаючи від місця кріплення в силіконовий тримач 5. Закінчуючи кінчиком фігурного кивка 3, що забезпечує передачу правильних і різноманітних рухів приманок, переданих рукою рибалки через фігурний кивок, згладжує їх роботу і зменшує залишкові коливання під час паузи. Згідно з корисною моделлю, фігурний кивок 3 кріпиться до хлистика 6 за допомогою тримача з силікону 5, який не втрачає своїх пружних властивостей при температурі до -50 °C. Згідно з корисною моделлю, фігурний кивок 3 виконаний з пружного матеріалу (пружинної сталі, полімерних матеріалів, або композитних матеріалів), який не втрачає своїх властивостей при температурі до -40 °C. За рахунок сукупності ознак, а саме те, що запропонована більш вдосконалена конструкція фігурного кивка, маємо достатнє рішення для досягнення заявленого технічного результату. Технічним результатом корисної моделі є отримання природних коливань живих приманок, що сприяє суттєвому підвищенню уловистості рибальських снастей для літньої і зимової ловлі риби на мормишку, блешню або гачок, а також простота виконання і невисока вартість. Корисна модель ілюструється кресленнями, де на Фіг. 1 наведено загальний вигляд фігурного кивка в зборі з хлистиком; на Фіг. 2 - вигляд знизу фігурного кивка під вагою мормишки або блешні; на Фіг. 3 – вигляд збоку фігурного кивка під вагою мормишки або блешні із зазначенням радіуса вигину. Фігурний кивок (Фіг. 1) містить конусну частину 1, синусоїдальну частину 2 та циліндричну частину 4, та фігурний кивок 3, що закріплений до хлистика 6 кріпленням з силікону 5. Фігурний кивок може бути виконаний замість конусної частини 1 і синусоїдальної частини 2 повністю у вигляді синусоїдальної або еліптичної частин (на Фіг. 1, 2 і 3 не показано). Фігурний кивок використовується наступним чином. Як показано на Фіг. 3 фігурний кивок 3 кріпиться на хлистик 6 вудки через силіконовий тримач 5, волосінь 9 з котушки вудки проходить через поліхлорвінілову (ПХВ) трубочку 8 і через два отвори 7 в фігурному кивку і на мормишку або блешню. 1 UA 104372 U 5 Вдосконалений фігурний кивок пройшов успішні випробування на зимовій ловлі на мормишку і гачок. Результати випробувань підтвердили отримання заявленого технічного результату, в частині підвищення уловистості. Простота виконання і невисока вартість фігурного кивка в поєднанні з новими функціональними можливостями дозволяє запропонувати його для широкого використання в спортивній та аматорській ловлі риби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Фігурний кивок, що містить конусну частину 1, синусоїдальну частину 2 та циліндричну частину 4, який відрізняється тим, що конусна частина 1 фігурного кивка 3 виконана вдвічі довшою за синусоїдальну частину 2 фігурного кивка 3 та переходить в синусоїдальну форму і має довжину не більше половини загальної довжини фігурного кивка 3, а мінімальна ширина конусної частини 1 фігурного кивка 3 виконана не менш ¼ від ширини основної частини фігурного кивка 3, за рахунок чого забезпечується вигин фігурного кивка по радіусу під вагою мормишки, блешні або гачків, починаючи від місця кріплення в силіконовий тримач 5 і закінчуючи кінчиком фігурного кивка 3. 2. Фігурний кивок за п. 1, який відрізняється тим, що фігурний кивок 3 кріпиться до хлистика 6 за допомогою тримача з силікону 5, який не втрачає своїх пружних властивостей при температурі до -50 °C. 3. Фігурний кивок за п. 1, який відрізняється тим, що фігурний кивок 3 виконаний з пружного матеріалу (пружинної сталі, полімерних матеріалів або композитних матеріалів), який не втрачає своїх властивостей при температурі до -40 °C. 2 UA 104372 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
