Установка знезалізнення води

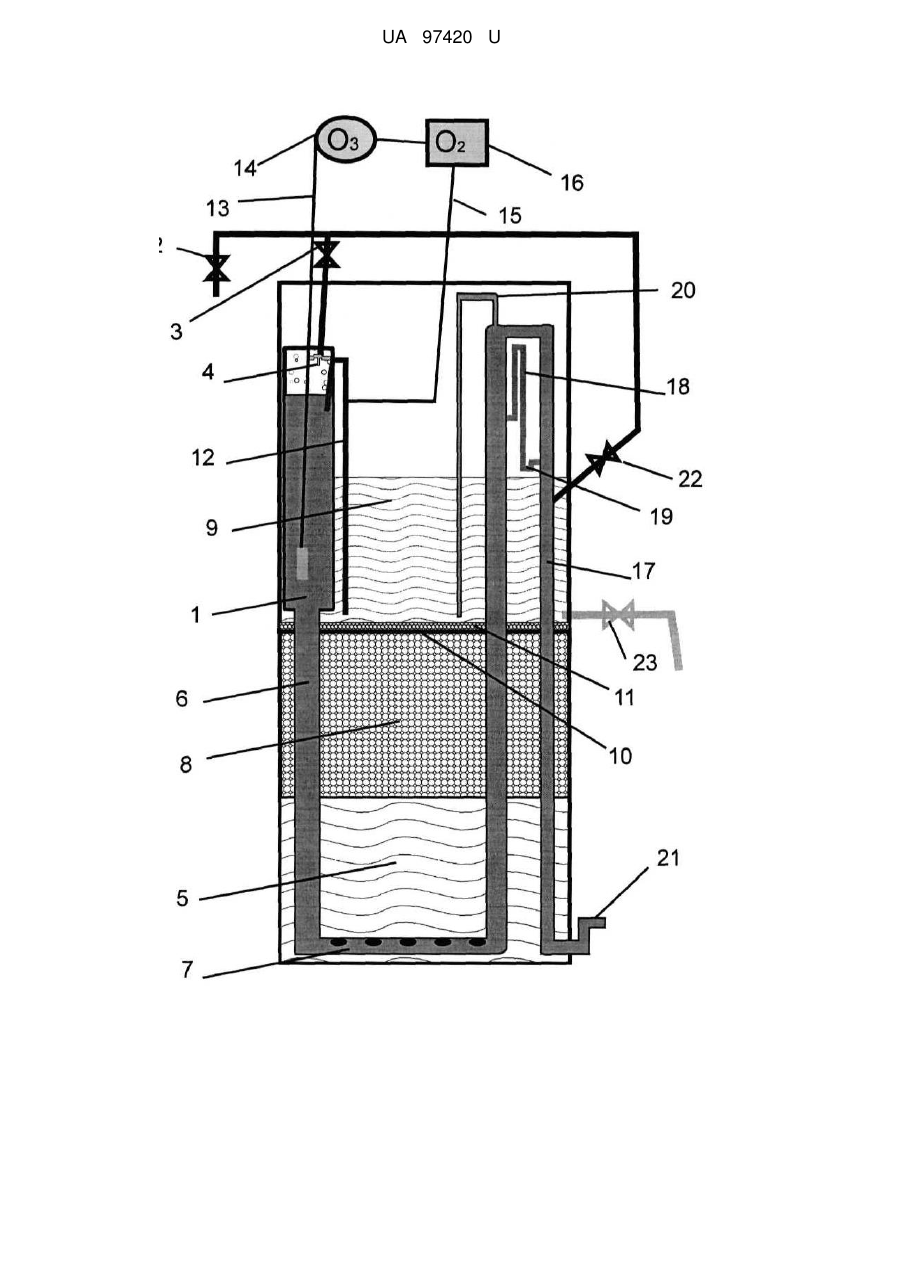

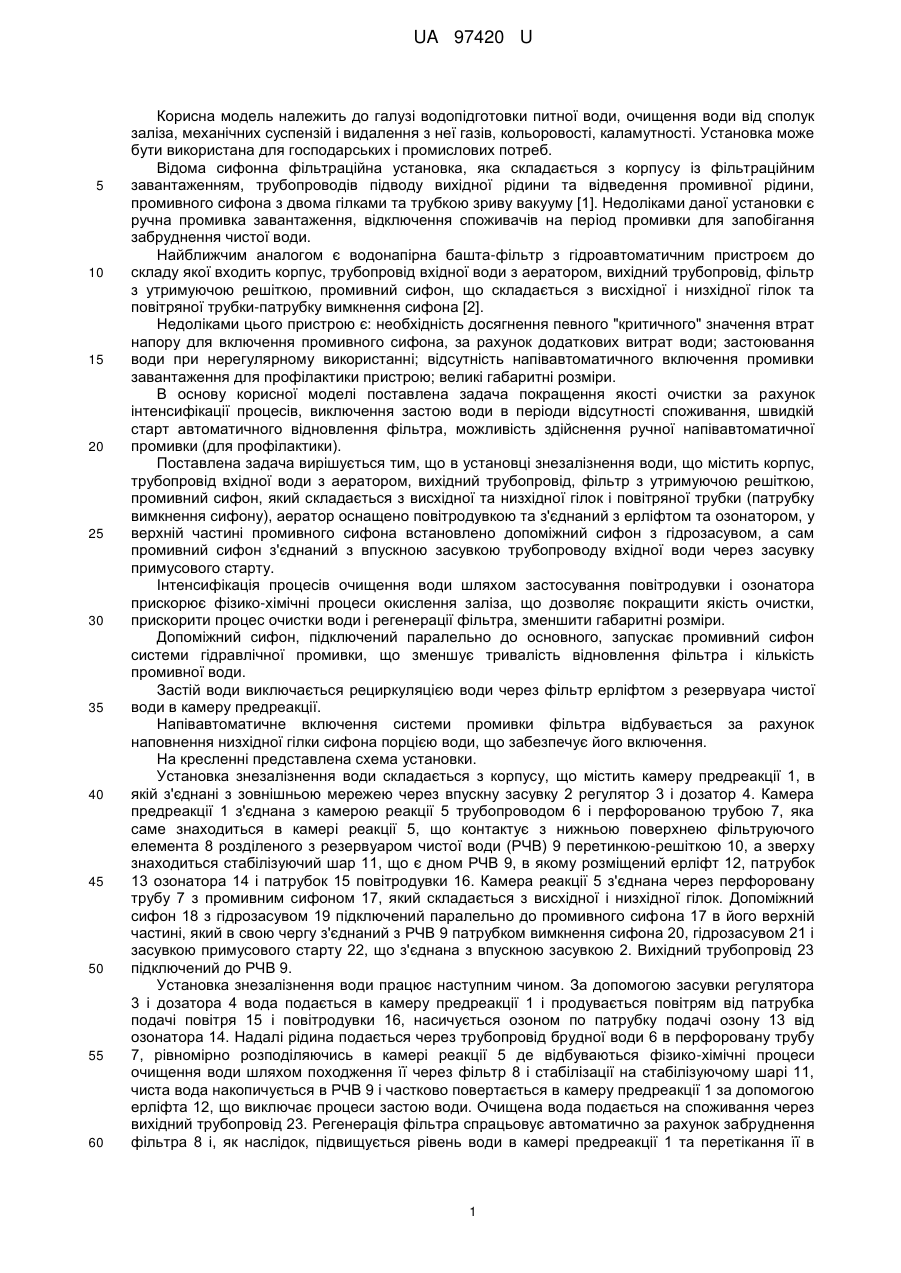

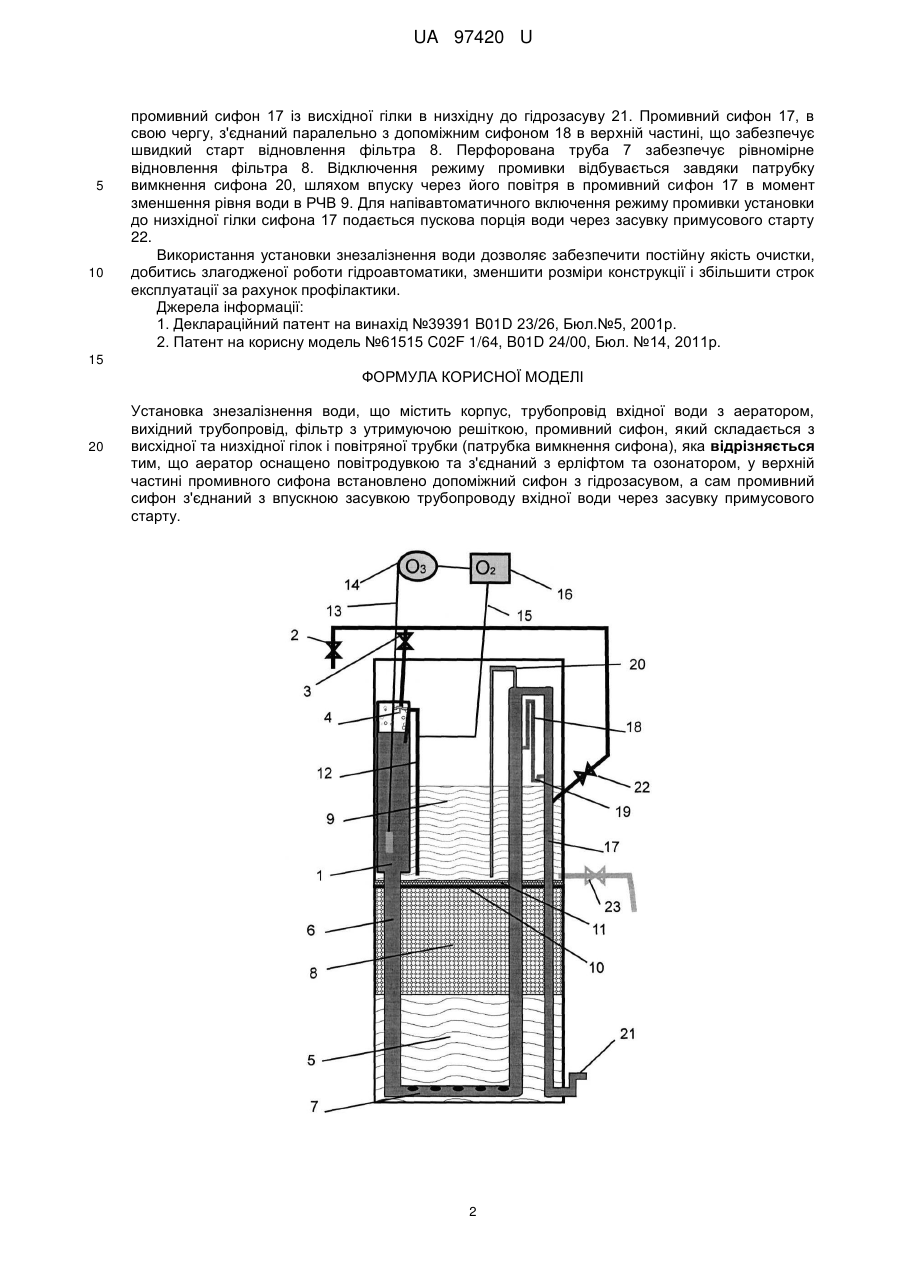

Реферат: UA 97420 U UA 97420 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі водопідготовки питної води, очищення води від сполук заліза, механічних суспензій і видалення з неї газів, кольоровості, каламутності. Установка може бути використана для господарських і промислових потреб. Відома сифонна фільтраційна установка, яка складається з корпусу із фільтраційним завантаженням, трубопроводів підводу вихідної рідини та відведення промивної рідини, промивного сифона з двома гілками та трубкою зриву вакууму [1]. Недоліками даної установки є ручна промивка завантаження, відключення споживачів на період промивки для запобігання забруднення чистої води. Найближчим аналогом є водонапірна башта-фільтр з гідроавтоматичним пристроєм до складу якої входить корпус, трубопровід вхідної води з аератором, вихідний трубопровід, фільтр з утримуючою решіткою, промивний сифон, що складається з висхідної і низхідної гілок та повітряної трубки-патрубку вимкнення сифона [2]. Недоліками цього пристрою є: необхідність досягнення певного "критичного" значення втрат напору для включення промивного сифона, за рахунок додаткових витрат води; застоювання води при нерегулярному використанні; відсутність напівавтоматичного включення промивки завантаження для профілактики пристрою; великі габаритні розміри. В основу корисної моделі поставлена задача покращення якості очистки за рахунок інтенсифікації процесів, виключення застою води в періоди відсутності споживання, швидкій старт автоматичного відновлення фільтра, можливість здійснення ручної напівавтоматичної промивки (для профілактики). Поставлена задача вирішується тим, що в установці знезалізнення води, що містить корпус, трубопровід вхідної води з аератором, вихідний трубопровід, фільтр з утримуючою решіткою, промивний сифон, який складається з висхідної та низхідної гілок і повітряної трубки (патрубку вимкнення сифону), аератор оснащено повітродувкою та з'єднаний з ерліфтом та озонатором, у верхній частині промивного сифона встановлено допоміжний сифон з гідрозасувом, а сам промивний сифон з'єднаний з впускною засувкою трубопроводу вхідної води через засувку примусового старту. Інтенсифікація процесів очищення води шляхом застосування повітродувки і озонатора прискорює фізико-хімічні процеси окислення заліза, що дозволяє покращити якість очистки, прискорити процес очистки води і регенерації фільтра, зменшити габаритні розміри. Допоміжний сифон, підключений паралельно до основного, запускає промивний сифон системи гідравлічної промивки, що зменшує тривалість відновлення фільтра і кількість промивної води. Застій води виключається рециркуляцією води через фільтр ерліфтом з резервуара чистої води в камеру предреакції. Напівавтоматичне включення системи промивки фільтра відбувається за рахунок наповнення низхідної гілки сифона порцією води, що забезпечує його включення. На кресленні представлена схема установки. Установка знезалізнення води складається з корпусу, що містить камеру предреакції 1, в якій з'єднані з зовнішньою мережею через впускну засувку 2 регулятор 3 і дозатор 4. Камера предреакції 1 з'єднана з камерою реакції 5 трубопроводом 6 і перфорованою трубою 7, яка саме знаходиться в камері реакції 5, що контактує з нижньою поверхнею фільтруючого елемента 8 розділеного з резервуаром чистої води (РЧВ) 9 перетинкою-решіткою 10, а зверху знаходиться стабілізуючий шар 11, що є дном РЧВ 9, в якому розміщений ерліфт 12, патрубок 13 озонатора 14 і патрубок 15 повітродувки 16. Камера реакції 5 з'єднана через перфоровану трубу 7 з промивним сифоном 17, який складається з висхідної і низхідної гілок. Допоміжний сифон 18 з гідрозасувом 19 підключений паралельно до промивного сифона 17 в його верхній частині, який в свою чергу з'єднаний з РЧВ 9 патрубком вимкнення сифона 20, гідрозасувом 21 і засувкою примусового старту 22, що з'єднана з впускною засувкою 2. Вихідний трубопровід 23 підключений до РЧВ 9. Установка знезалізнення води працює наступним чином. За допомогою засувки регулятора 3 і дозатора 4 вода подається в камеру предреакції 1 і продувається повітрям від патрубка подачі повітря 15 і повітродувки 16, насичується озоном по патрубку подачі озону 13 від озонатора 14. Надалі рідина подається через трубопровід брудної води 6 в перфоровану трубу 7, рівномірно розподіляючись в камері реакції 5 де відбуваються фізико-хімічні процеси очищення води шляхом походження її через фільтр 8 і стабілізації на стабілізуючому шарі 11, чиста вода накопичується в РЧВ 9 і частково повертається в камеру предреакції 1 за допомогою ерліфта 12, що виключає процеси застою води. Очищена вода подається на споживання через вихідний трубопровід 23. Регенерація фільтра спрацьовує автоматично за рахунок забруднення фільтра 8 і, як наслідок, підвищується рівень води в камері предреакції 1 та перетікання її в 1 UA 97420 U 5 10 промивний сифон 17 із висхідної гілки в низхідну до гідрозасуву 21. Промивний сифон 17, в свою чергу, з'єднаний паралельно з допоміжним сифоном 18 в верхній частині, що забезпечує швидкий старт відновлення фільтра 8. Перфорована труба 7 забезпечує рівномірне відновлення фільтра 8. Відключення режиму промивки відбувається завдяки патрубку вимкнення сифона 20, шляхом впуску через його повітря в промивний сифон 17 в момент зменшення рівня води в РЧВ 9. Для напівавтоматичного включення режиму промивки установки до низхідної гілки сифона 17 подається пускова порція води через засувку примусового старту 22. Використання установки знезалізнення води дозволяє забезпечити постійну якість очистки, добитись злагодженої роботи гідроавтоматики, зменшити розміри конструкції і збільшити строк експлуатації за рахунок профілактики. Джерела інформації: 1. Деклараційний патент на винахід №39391 B01D 23/26, Бюл.№5, 2001р. 2. Патент на корисну модель №61515 C02F 1/64, B01D 24/00, Бюл. №14, 2011р. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Установка знезалізнення води, що містить корпус, трубопровід вхідної води з аератором, вихідний трубопровід, фільтр з утримуючою решіткою, промивний сифон, який складається з висхідної та низхідної гілок і повітряної трубки (патрубка вимкнення сифона), яка відрізняється тим, що аератор оснащено повітродувкою та з'єднаний з ерліфтом та озонатором, у верхній частині промивного сифона встановлено допоміжний сифон з гідрозасувом, а сам промивний сифон з'єднаний з впускною засувкою трубопроводу вхідної води через засувку примусового старту. 2 UA 97420 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
