Безнапірна фільтрувальна установка для знезалізнення води

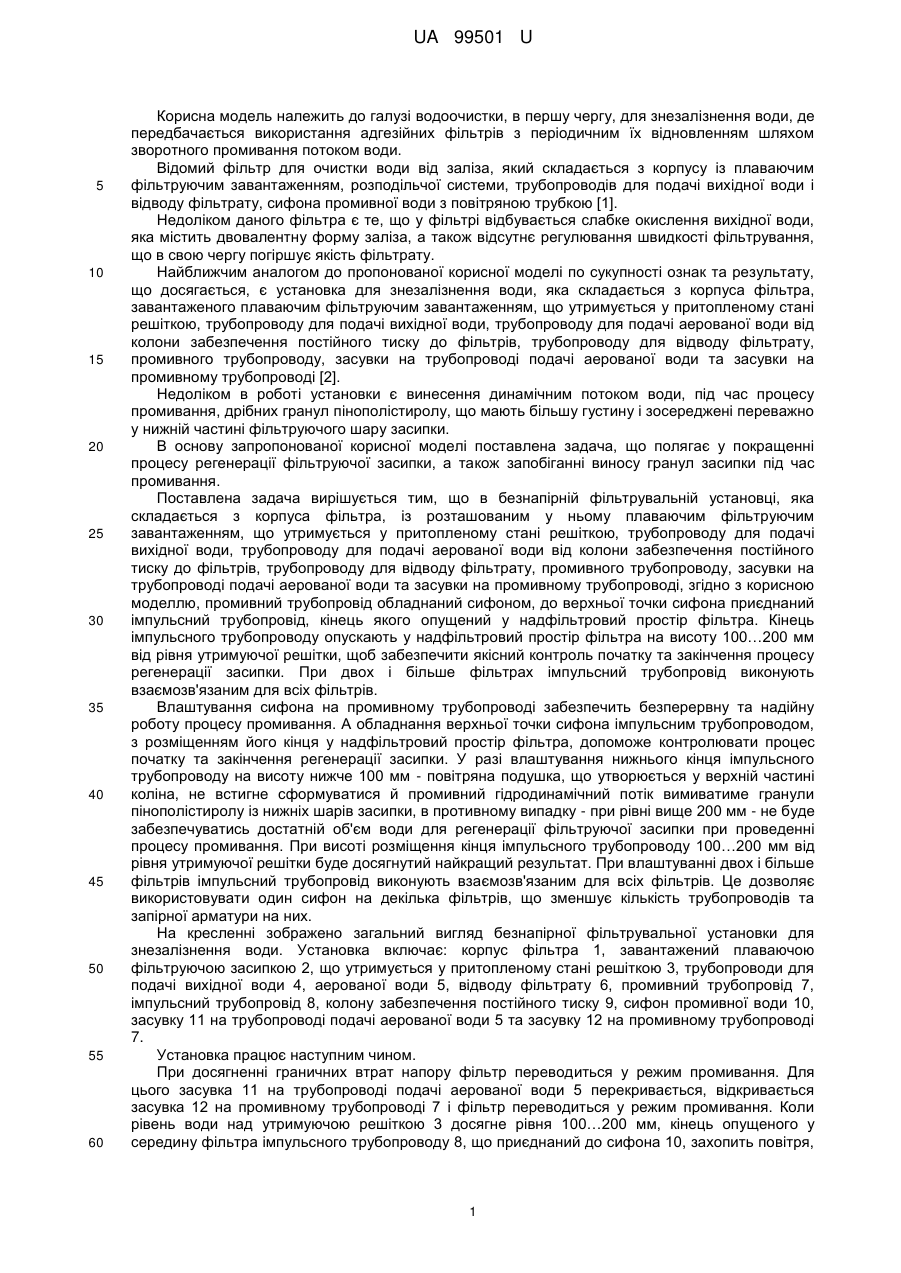

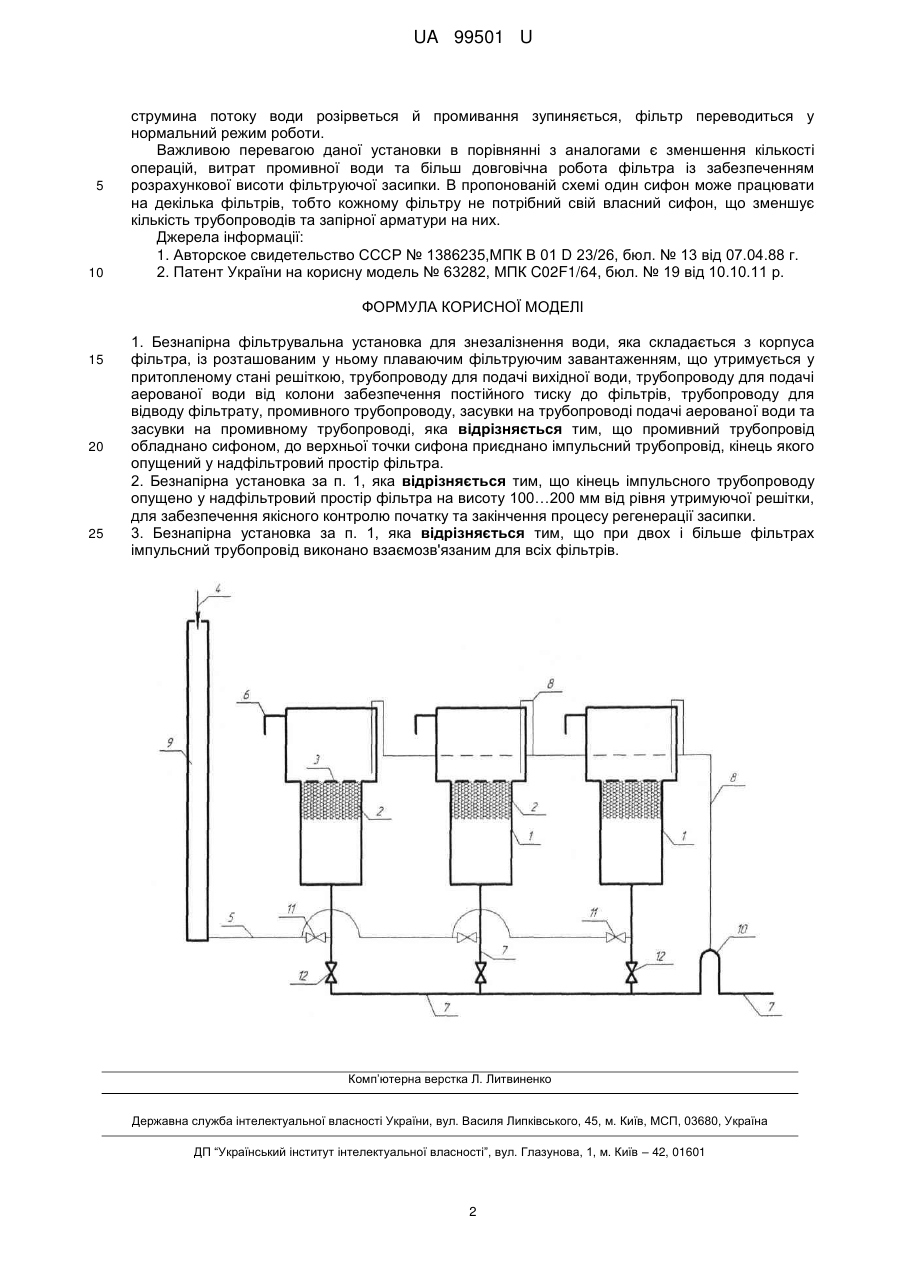

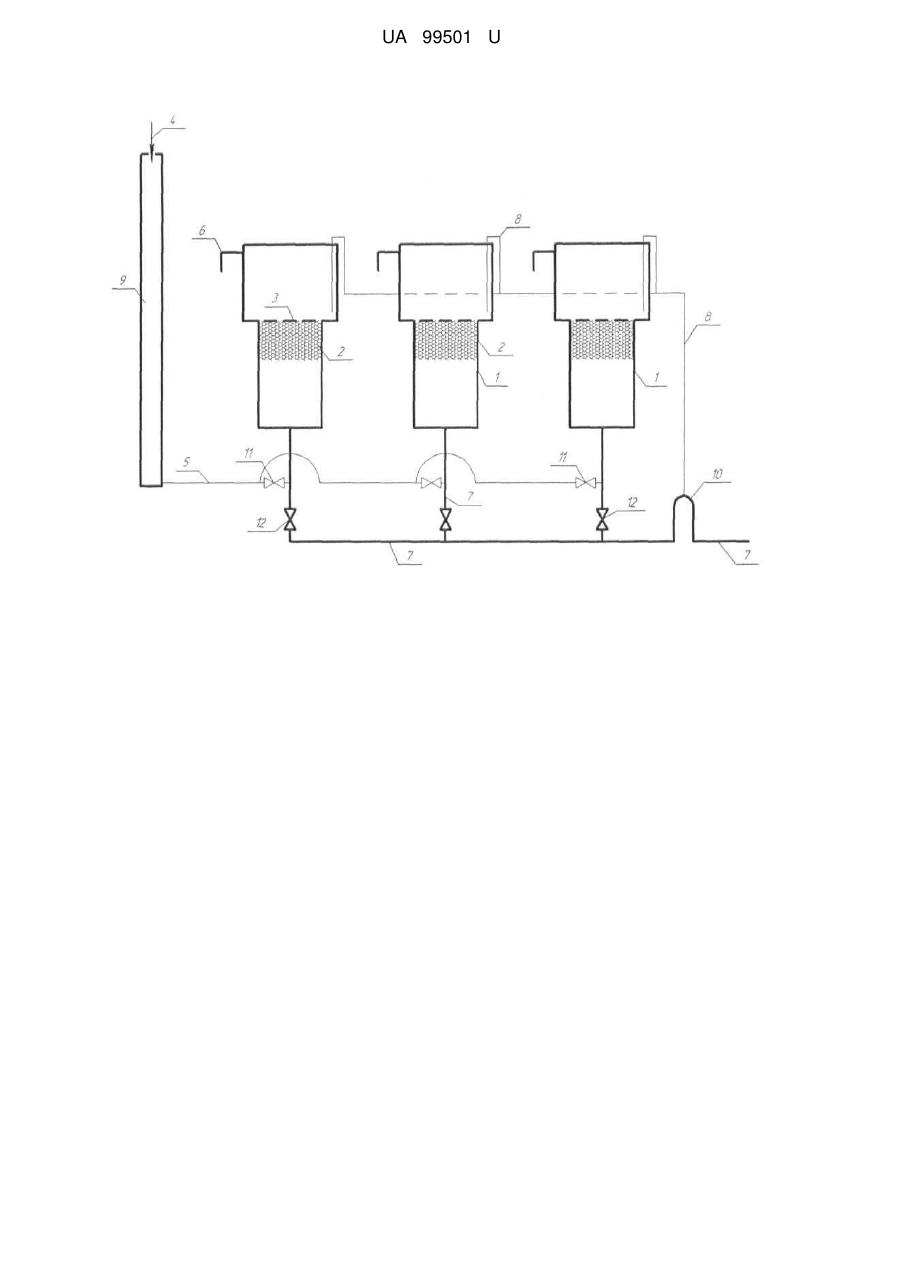

Реферат: Безнапірна фільтрувальна установка для знезалізнення води, яка складається з корпуса фільтра, із розташованим у ньому плаваючим фільтруючим завантаженням, що утримується у притопленому стані решіткою, трубопроводу для подачі вихідної води, трубопроводу для подачі аерованої води від колони забезпечення постійного тиску до фільтрів, трубопроводу для відводу фільтрату, промивного трубопроводу, засувки на трубопроводі подачі аерованої води та засувки на промивному трубопроводі. Промивний трубопровід обладнаний сифоном, до верхньої точки сифона приєднаний імпульсний трубопровід, кінець якого опущений у надфільтровий простір фільтра. UA 99501 U (54) БЕЗНАПІРНА ФІЛЬТРУВАЛЬНА УСТАНОВКА ДЛЯ ЗНЕЗАЛІЗНЕННЯ ВОДИ UA 99501 U UA 99501 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі водоочистки, в першу чергу, для знезалізнення води, де передбачається використання адгезійних фільтрів з періодичним їх відновленням шляхом зворотного промивання потоком води. Відомий фільтр для очистки води від заліза, який складається з корпусу із плаваючим фільтруючим завантаженням, розподільчої системи, трубопроводів для подачі вихідної води і відводу фільтрату, сифона промивної води з повітряною трубкою [1]. Недоліком даного фільтра є те, що у фільтрі відбувається слабке окислення вихідної води, яка містить двовалентну форму заліза, а також відсутнє регулювання швидкості фільтрування, що в свою чергу погіршує якість фільтрату. Найближчим аналогом до пропонованої корисної моделі по сукупності ознак та результату, що досягається, є установка для знезалізнення води, яка складається з корпуса фільтра, завантаженого плаваючим фільтруючим завантаженням, що утримується у притопленому стані решіткою, трубопроводу для подачі вихідної води, трубопроводу для подачі аерованої води від колони забезпечення постійного тиску до фільтрів, трубопроводу для відводу фільтрату, промивного трубопроводу, засувки на трубопроводі подачі аерованої води та засувки на промивному трубопроводі [2]. Недоліком в роботі установки є винесення динамічним потоком води, під час процесу промивання, дрібних гранул пінополістиролу, що мають більшу густину і зосереджені переважно у нижній частині фільтруючого шару засипки. В основу запропонованої корисної моделі поставлена задача, що полягає у покращенні процесу регенерації фільтруючої засипки, а також запобіганні виносу гранул засипки під час промивання. Поставлена задача вирішується тим, що в безнапірній фільтрувальній установці, яка складається з корпуса фільтра, із розташованим у ньому плаваючим фільтруючим завантаженням, що утримується у притопленому стані решіткою, трубопроводу для подачі вихідної води, трубопроводу для подачі аерованої води від колони забезпечення постійного тиску до фільтрів, трубопроводу для відводу фільтрату, промивного трубопроводу, засувки на трубопроводі подачі аерованої води та засувки на промивному трубопроводі, згідно з корисною моделлю, промивний трубопровід обладнаний сифоном, до верхньої точки сифона приєднаний імпульсний трубопровід, кінець якого опущений у надфільтровий простір фільтра. Кінець імпульсного трубопроводу опускають у надфільтровий простір фільтра на висоту 100…200 мм від рівня утримуючої решітки, щоб забезпечити якісний контроль початку та закінчення процесу регенерації засипки. При двох і більше фільтрах імпульсний трубопровід виконують взаємозв'язаним для всіх фільтрів. Влаштування сифона на промивному трубопроводі забезпечить безперервну та надійну роботу процесу промивання. А обладнання верхньої точки сифона імпульсним трубопроводом, з розміщенням його кінця у надфільтровий простір фільтра, допоможе контролювати процес початку та закінчення регенерації засипки. У разі влаштування нижнього кінця імпульсного трубопроводу на висоту нижче 100 мм - повітряна подушка, що утворюється у верхній частині коліна, не встигне сформуватися й промивний гідродинамічний потік вимиватиме гранули пінополістиролу із нижніх шарів засипки, в противному випадку - при рівні вище 200 мм - не буде забезпечуватись достатній об'єм води для регенерації фільтруючої засипки при проведенні процесу промивання. При висоті розміщення кінця імпульсного трубопроводу 100…200 мм від рівня утримуючої решітки буде досягнутий найкращий результат. При влаштуванні двох і більше фільтрів імпульсний трубопровід виконують взаємозв'язаним для всіх фільтрів. Це дозволяє використовувати один сифон на декілька фільтрів, що зменшує кількість трубопроводів та запірної арматури на них. На кресленні зображено загальний вигляд безнапірної фільтрувальної установки для знезалізнення води. Установка включає: корпус фільтра 1, завантажений плаваючою фільтруючою засипкою 2, що утримується у притопленому стані решіткою 3, трубопроводи для подачі вихідної води 4, аерованої води 5, відводу фільтрату 6, промивний трубопровід 7, імпульсний трубопровід 8, колону забезпечення постійного тиску 9, сифон промивної води 10, засувку 11 на трубопроводі подачі аерованої води 5 та засувку 12 на промивному трубопроводі 7. Установка працює наступним чином. При досягненні граничних втрат напору фільтр переводиться у режим промивання. Для цього засувка 11 на трубопроводі подачі аерованої води 5 перекривається, відкривається засувка 12 на промивному трубопроводі 7 і фільтр переводиться у режим промивання. Коли рівень води над утримуючою решіткою 3 досягне рівня 100…200 мм, кінець опущеного у середину фільтра імпульсного трубопроводу 8, що приєднаний до сифона 10, захопить повітря, 1 UA 99501 U 5 10 струмина потоку води розірветься й промивання зупиняється, фільтр переводиться у нормальний режим роботи. Важливою перевагою даної установки в порівнянні з аналогами є зменшення кількості операцій, витрат промивної води та більш довговічна робота фільтра із забезпеченням розрахункової висоти фільтруючої засипки. В пропонованій схемі один сифон може працювати на декілька фільтрів, тобто кожному фільтру не потрібний свій власний сифон, що зменшує кількість трубопроводів та запірної арматури на них. Джерела інформації: 1. Авторское свидетельство СССР № 1386235,МПК В 01 D 23/26, бюл. № 13 від 07.04.88 г. 2. Патент України на корисну модель № 63282, МПК C02F1/64, бюл. № 19 від 10.10.11 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Безнапірна фільтрувальна установка для знезалізнення води, яка складається з корпуса фільтра, із розташованим у ньому плаваючим фільтруючим завантаженням, що утримується у притопленому стані решіткою, трубопроводу для подачі вихідної води, трубопроводу для подачі аерованої води від колони забезпечення постійного тиску до фільтрів, трубопроводу для відводу фільтрату, промивного трубопроводу, засувки на трубопроводі подачі аерованої води та засувки на промивному трубопроводі, яка відрізняється тим, що промивний трубопровід обладнано сифоном, до верхньої точки сифона приєднано імпульсний трубопровід, кінець якого опущений у надфільтровий простір фільтра. 2. Безнапірна установка за п. 1, яка відрізняється тим, що кінець імпульсного трубопроводу опущено у надфільтровий простір фільтра на висоту 100…200 мм від рівня утримуючої решітки, для забезпечення якісного контролю початку та закінчення процесу регенерації засипки. 3. Безнапірна установка за п. 1, яка відрізняється тим, що при двох і більше фільтрах імпульсний трубопровід виконано взаємозв'язаним для всіх фільтрів. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
