Превентор

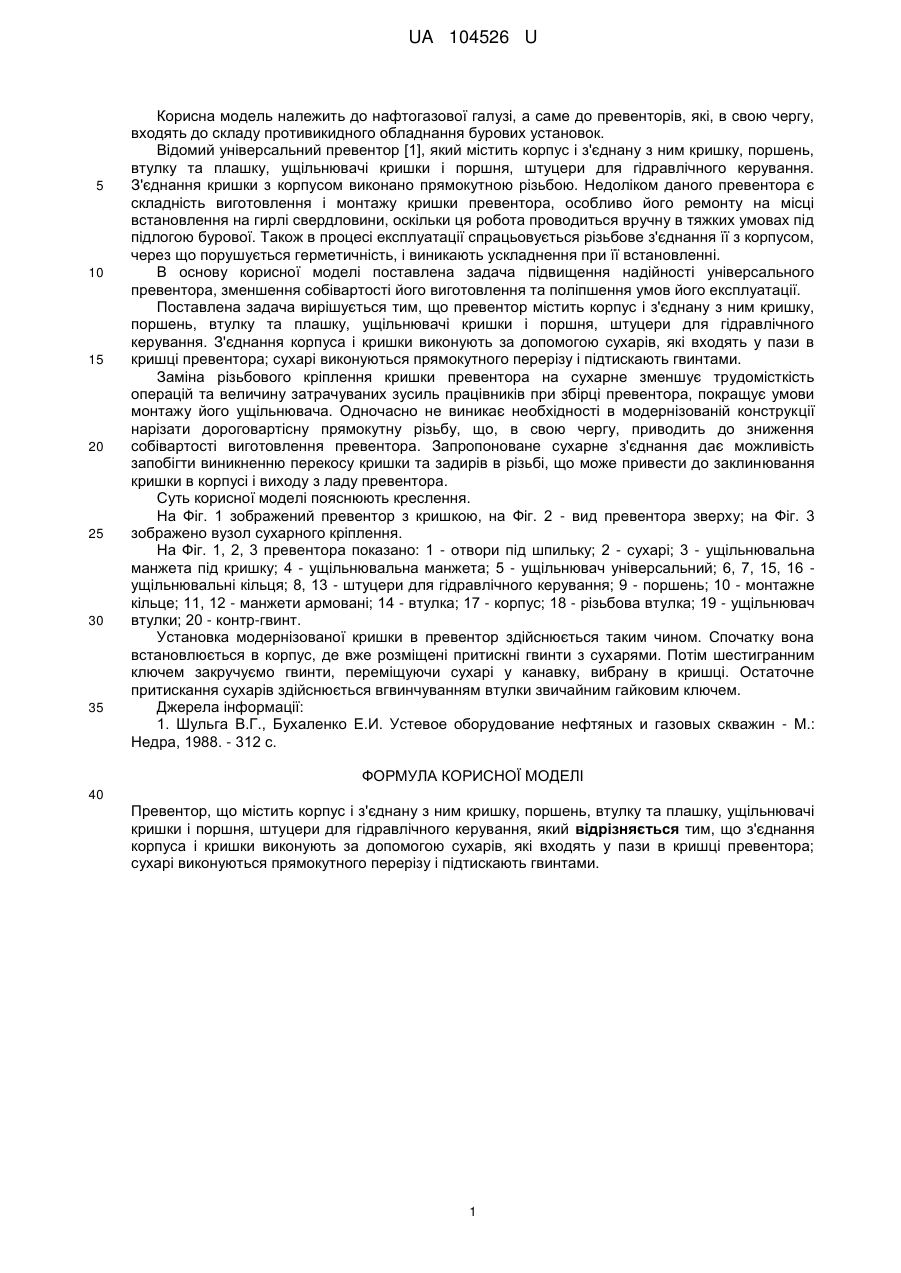

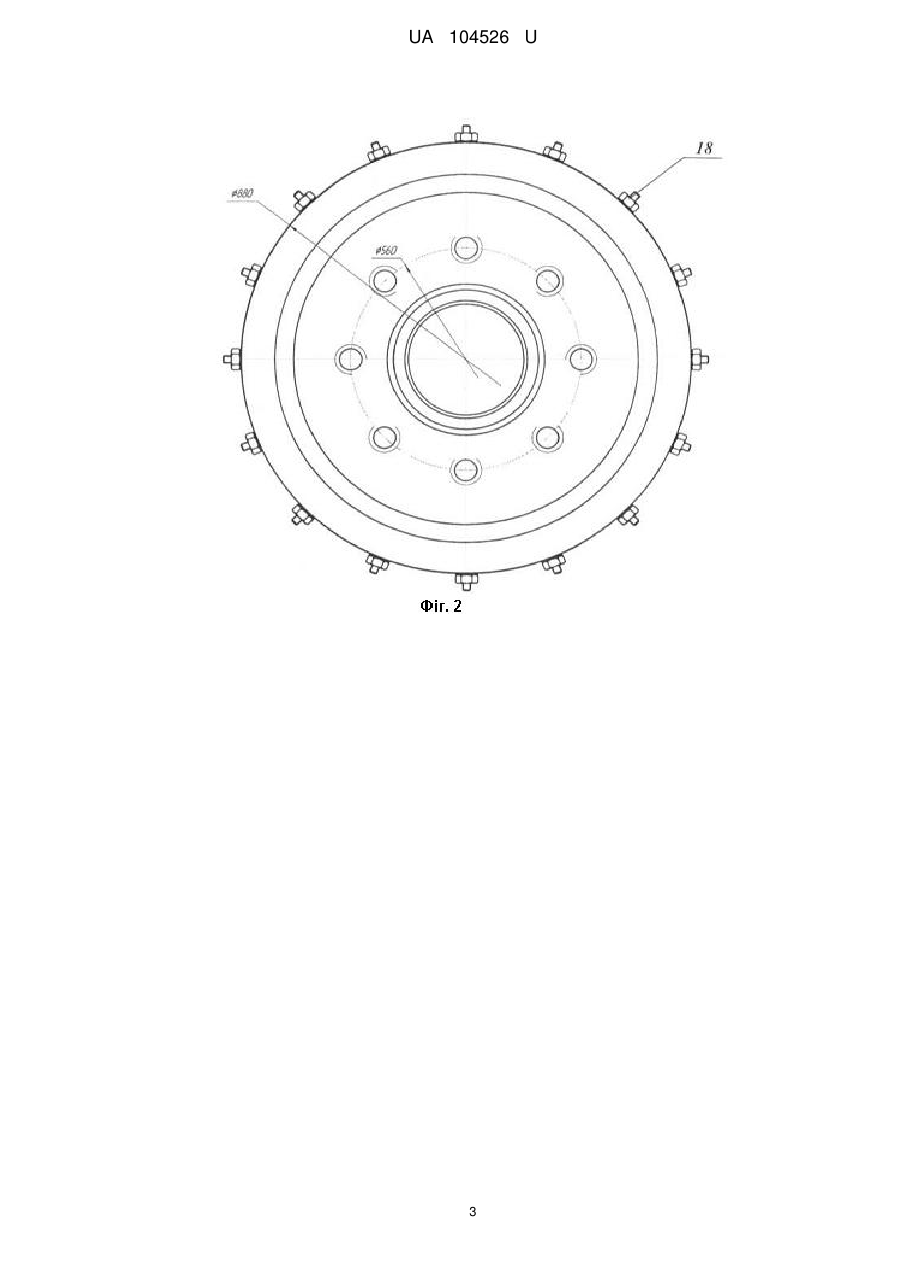

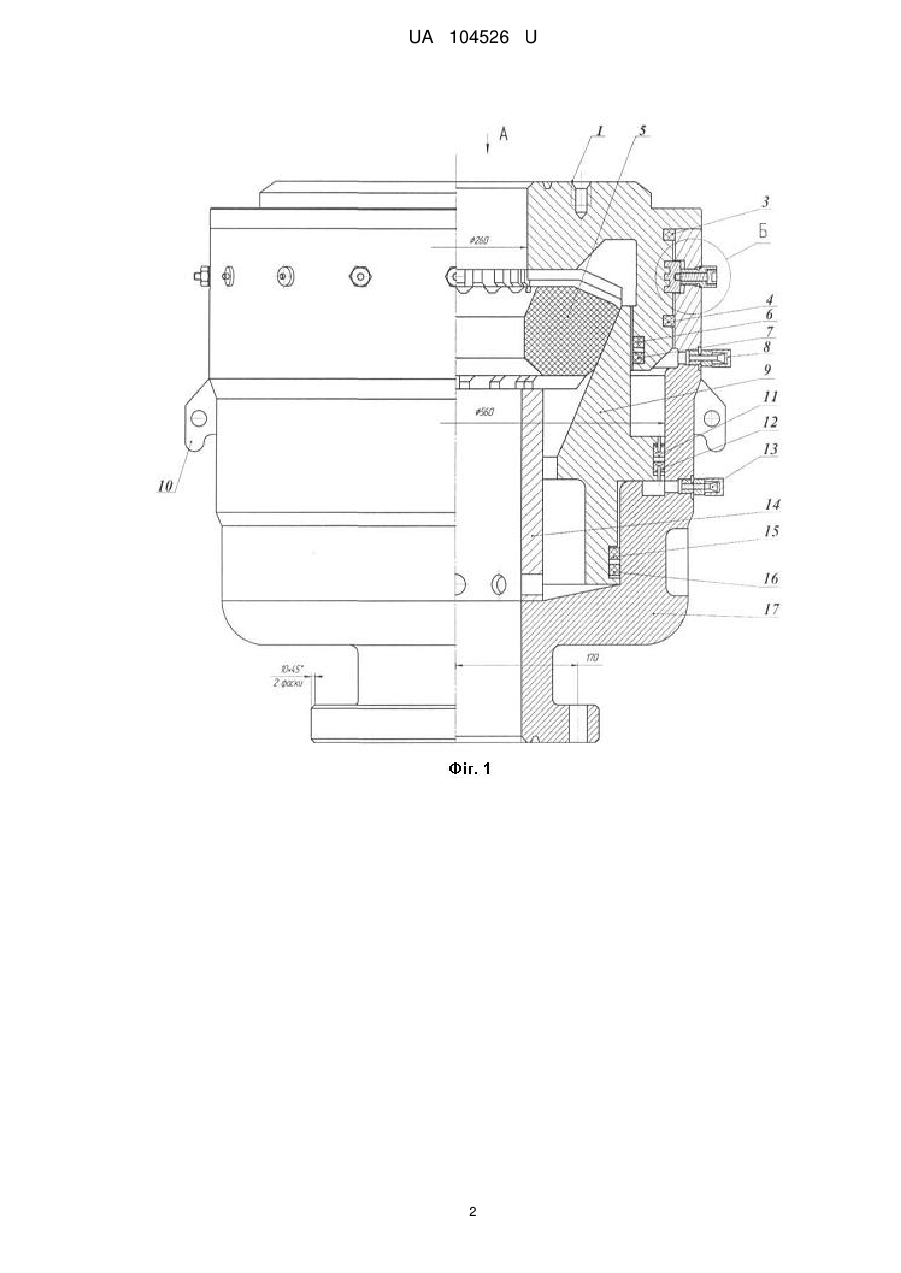

Реферат: Превентор містить корпус і з'єднану з ним кришку, поршень, втулку та плашку, ущільнювачі кришки і поршня, штуцери для гідравлічного керування. З'єднання корпуса і кришки виконують за допомогою сухарів, які входять у пази в кришці превентора; сухарі виконуються прямокутного перерізу і підтискають гвинтами. UA 104526 U (12) UA 104526 U UA 104526 U 5 10 15 20 25 30 35 Корисна модель належить до нафтогазової галузі, а саме до превенторів, які, в свою чергу, входять до складу противикидного обладнання бурових установок. Відомий універсальний превентор [1], який містить корпус і з'єднану з ним кришку, поршень, втулку та плашку, ущільнювачі кришки і поршня, штуцери для гідравлічного керування. З'єднання кришки з корпусом виконано прямокутною різьбою. Недоліком даного превентора є складність виготовлення і монтажу кришки превентора, особливо його ремонту на місці встановлення на гирлі свердловини, оскільки ця робота проводиться вручну в тяжких умовах під підлогою бурової. Також в процесі експлуатації спрацьовується різьбове з'єднання її з корпусом, через що порушується герметичність, і виникають ускладнення при її встановленні. В основу корисної моделі поставлена задача підвищення надійності універсального превентора, зменшення собівартості його виготовлення та поліпшення умов його експлуатації. Поставлена задача вирішується тим, що превентор містить корпус і з'єднану з ним кришку, поршень, втулку та плашку, ущільнювачі кришки і поршня, штуцери для гідравлічного керування. З'єднання корпуса і кришки виконують за допомогою сухарів, які входять у пази в кришці превентора; сухарі виконуються прямокутного перерізу і підтискають гвинтами. Заміна різьбового кріплення кришки превентора на сухарне зменшує трудомісткість операцій та величину затрачуваних зусиль працівників при збірці превентора, покращує умови монтажу його ущільнювача. Одночасно не виникає необхідності в модернізованій конструкції нарізати дороговартісну прямокутну різьбу, що, в свою чергу, приводить до зниження собівартості виготовлення превентора. Запропоноване сухарне з'єднання дає можливість запобігти виникненню перекосу кришки та задирів в різьбі, що може привести до заклинювання кришки в корпусі і виходу з ладу превентора. Суть корисної моделі пояснюють креслення. На Фіг. 1 зображений превентор з кришкою, на Фіг. 2 - вид превентора зверху; на Фіг. 3 зображено вузол сухарного кріплення. На Фіг. 1, 2, 3 превентора показано: 1 - отвори під шпильку; 2 - сухарі; 3 - ущільнювальна манжета під кришку; 4 - ущільнювальна манжета; 5 - ущільнювач універсальний; 6, 7, 15, 16 ущільнювальні кільця; 8, 13 - штуцери для гідравлічного керування; 9 - поршень; 10 - монтажне кільце; 11, 12 - манжети армовані; 14 - втулка; 17 - корпус; 18 - різьбова втулка; 19 - ущільнювач втулки; 20 - контр-гвинт. Установка модернізованої кришки в превентор здійснюється таким чином. Спочатку вона встановлюється в корпус, де вже розміщені притискні гвинти з сухарями. Потім шестигранним ключем закручуємо гвинти, переміщуючи сухарі у канавку, вибрану в кришці. Остаточне притискання сухарів здійснюється вгвинчуванням втулки звичайним гайковим ключем. Джерела інформації: 1. Шульга В.Г., Бухаленко Е.И. Устевое оборудование нефтяных и газовых скважин - Μ.: Недра, 1988. - 312 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Превентор, що містить корпус і з'єднану з ним кришку, поршень, втулку та плашку, ущільнювачі кришки і поршня, штуцери для гідравлічного керування, який відрізняється тим, що з'єднання корпуса і кришки виконують за допомогою сухарів, які входять у пази в кришці превентора; сухарі виконуються прямокутного перерізу і підтискають гвинтами. 1 UA 104526 U 2 UA 104526 U 3 UA 104526 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
