Ротаційно-ударний розпушувач ґрунту

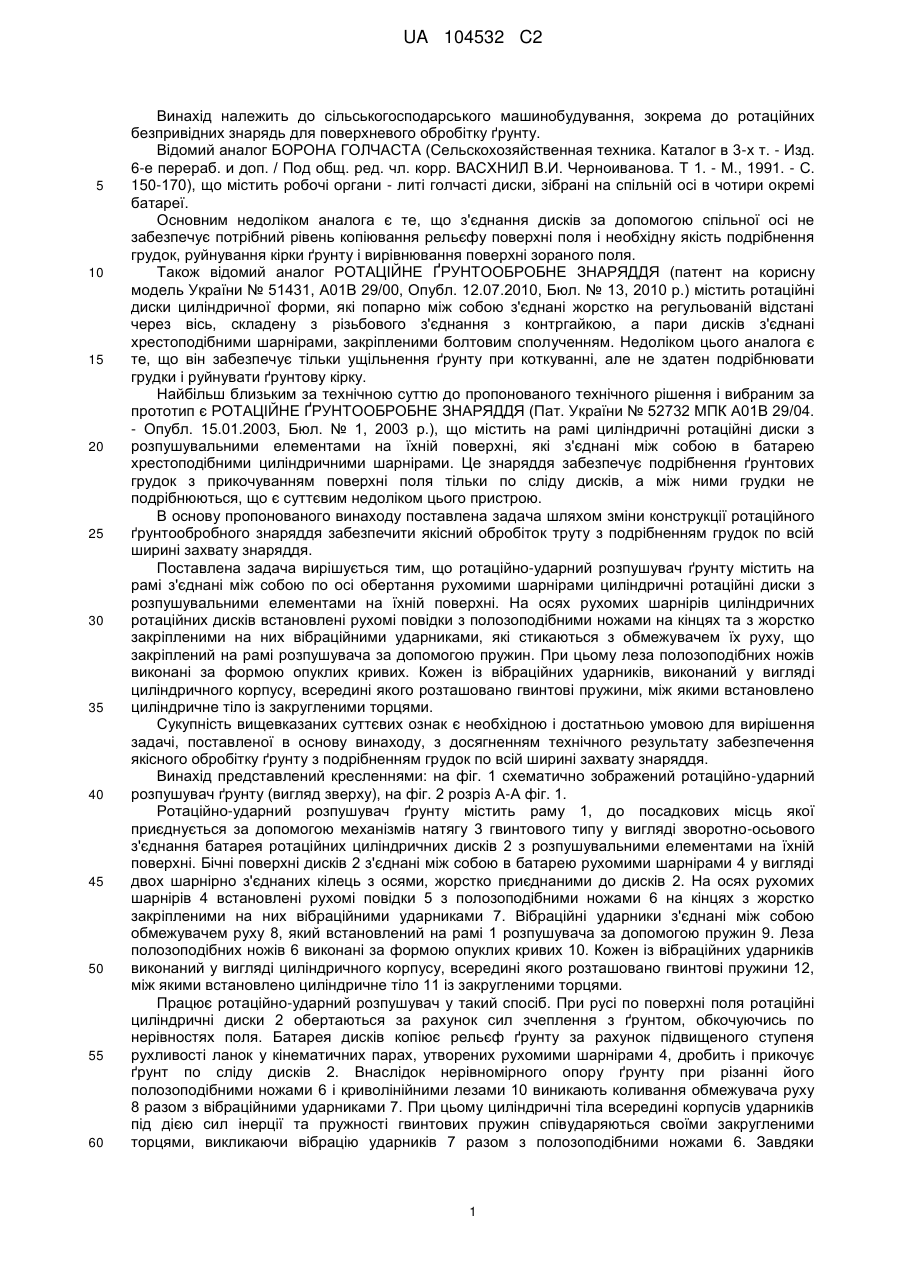

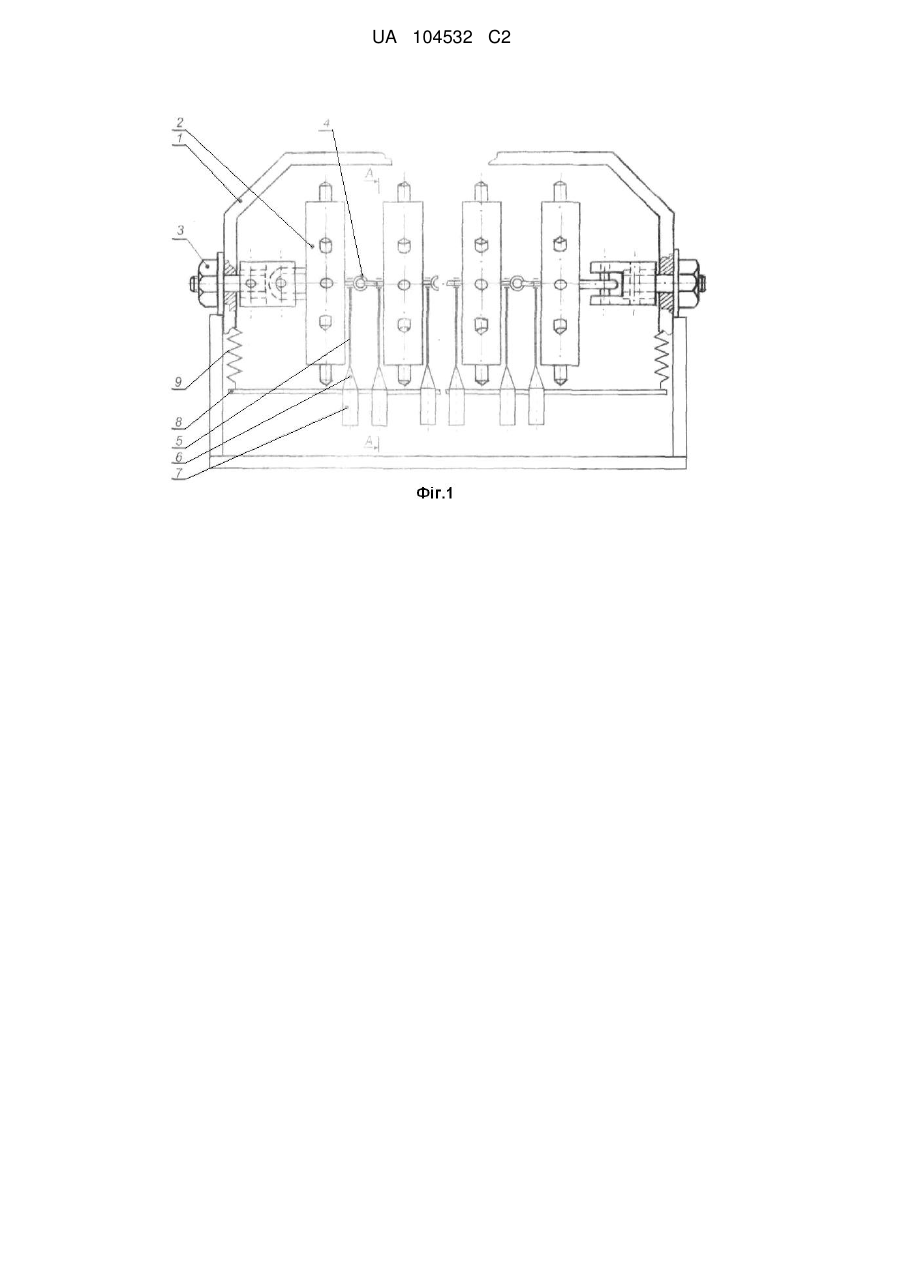

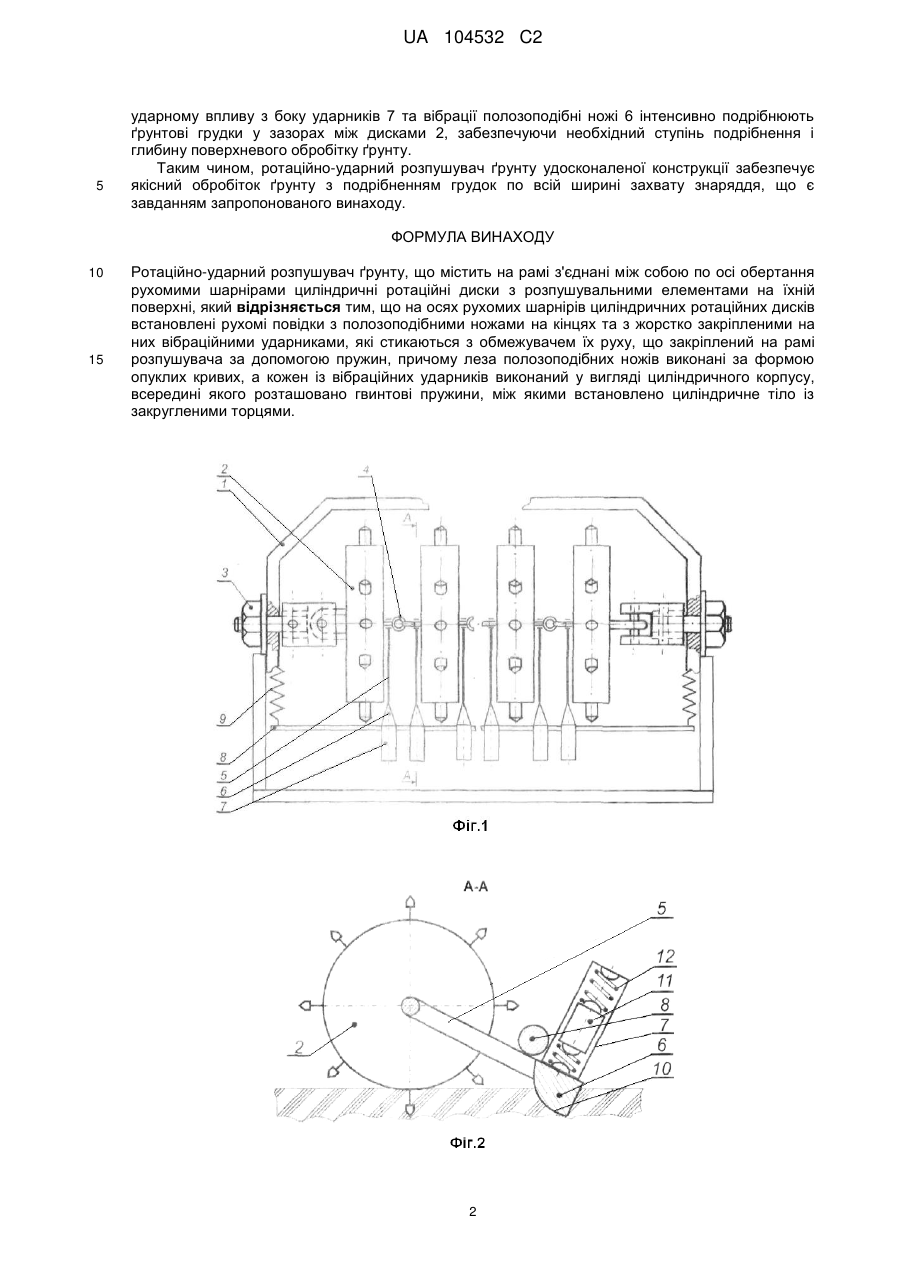

Реферат: Ротаційно-ударний розпушувач ґрунту містить на рамі з'єднані між собою по осі обертання рухомими шарнірами циліндричні ротаційні диски з розпушувальними елементами на їхній поверхні. На осях рухомих шарнірів циліндричних ротаційних дисків встановлені рухомі повідки з полозоподібними ножами на кінцях та з жорстко закріпленими на них вібраційними ударниками, які стикаються з обмежувачем їх руху, що закріплений на рамі розпушувача за допомогою пружин. При цьому леза полозоподібних ножів виконані за формою опуклих кривих. Кожен із вібраційних ударників виконаний у вигляді циліндричного корпусу, всередині якого розташовано гвинтові пружини, між якими встановлено циліндричне тіло із закругленими торцями. UA 104532 C2 (12) UA 104532 C2 UA 104532 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до ротаційних безпривідних знарядь для поверхневого обробітку ґрунту. Відомий аналог БОРОНА ГОЛЧАСТА (Сельскохозяйственная техника. Каталог в 3-х т. - Изд. 6-е перераб. и доп. / Под общ. ред. чл. корр. ВАСХНИЛ В.И. Черноиванова. Т 1. - М., 1991. - С. 150-170), що містить робочі органи - литі голчасті диски, зібрані на спільній осі в чотири окремі батареї. Основним недоліком аналога є те, що з'єднання дисків за допомогою спільної осі не забезпечує потрібний рівень копіювання рельєфу поверхні поля і необхідну якість подрібнення грудок, руйнування кірки ґрунту і вирівнювання поверхні зораного поля. Також відомий аналог РОТАЦІЙНЕ ҐРУНТООБРОБНЕ ЗНАРЯДДЯ (патент на корисну модель України № 51431, А01В 29/00, Опубл. 12.07.2010, Бюл. № 13, 2010 р.) містить ротаційні диски циліндричної форми, які попарно між собою з'єднані жорстко на регульованій відстані через вісь, складену з різьбового з'єднання з контргайкою, а пари дисків з'єднані хрестоподібними шарнірами, закріпленими болтовим сполученням. Недоліком цього аналога є те, що він забезпечує тільки ущільнення ґрунту при коткуванні, але не здатен подрібнювати грудки і руйнувати ґрунтову кірку. Найбільш близьким за технічною суттю до пропонованого технічного рішення і вибраним за прототип є РОТАЦІЙНЕ ҐРУНТООБРОБНЕ ЗНАРЯДДЯ (Пат. України № 52732 ΜΠК Α01Β 29/04. - Опубл. 15.01.2003, Бюл. № 1, 2003 p.), що містить на рамі циліндричні ротаційні диски з розпушувальними елементами на їхній поверхні, які з'єднані між собою в батарею хрестоподібними циліндричними шарнірами. Це знаряддя забезпечує подрібнення ґрунтових грудок з прикочуванням поверхні поля тільки по сліду дисків, а між ними грудки не подрібнюються, що є суттєвим недоліком цього пристрою. В основу пропонованого винаходу поставлена задача шляхом зміни конструкції ротаційного ґрунтообробного знаряддя забезпечити якісний обробіток труту з подрібненням грудок по всій ширині захвату знаряддя. Поставлена задача вирішується тим, що ротаційно-ударний розпушувач ґрунту містить на рамі з'єднані між собою по осі обертання рухомими шарнірами циліндричні ротаційні диски з розпушувальними елементами на їхній поверхні. На осях рухомих шарнірів циліндричних ротаційних дисків встановлені рухомі повідки з полозоподібними ножами на кінцях та з жорстко закріпленими на них вібраційними ударниками, які стикаються з обмежувачем їх руху, що закріплений на рамі розпушувача за допомогою пружин. При цьому леза полозоподібних ножів виконані за формою опуклих кривих. Кожен із вібраційних ударників, виконаний у вигляді циліндричного корпусу, всередині якого розташовано гвинтові пружини, між якими встановлено циліндричне тіло із закругленими торцями. Сукупність вищевказаних суттєвих ознак є необхідною і достатньою умовою для вирішення задачі, поставленої в основу винаходу, з досягненням технічного результату забезпечення якісного обробітку ґрунту з подрібненням грудок по всій ширині захвату знаряддя. Винахід представлений кресленнями: на фіг. 1 схематично зображений ротаційно-ударний розпушувач ґрунту (вигляд зверху), на фіг. 2 розріз А-А фіг. 1. Ротаційно-ударний розпушувач ґрунту містить раму 1, до посадкових місць якої приєднується за допомогою механізмів натягу 3 гвинтового типу у вигляді зворотно-осьового з'єднання батарея ротаційних циліндричних дисків 2 з розпушувальними елементами на їхній поверхні. Бічні поверхні дисків 2 з'єднані між собою в батарею рухомими шарнірами 4 у вигляді двох шарнірно з'єднаних кілець з осями, жорстко приєднаними до дисків 2. На осях рухомих шарнірів 4 встановлені рухомі повідки 5 з полозоподібними ножами 6 на кінцях з жорстко закріпленими на них вібраційними ударниками 7. Вібраційні ударники з'єднані між собою обмежувачем руху 8, який встановлений на рамі 1 розпушувача за допомогою пружин 9. Леза полозоподібних ножів 6 виконані за формою опуклих кривих 10. Кожен із вібраційних ударників виконаний у вигляді циліндричного корпусу, всередині якого розташовано гвинтові пружини 12, між якими встановлено циліндричне тіло 11 із закругленими торцями. Працює ротаційно-ударний розпушувач у такий спосіб. При русі по поверхні поля ротаційні циліндричні диски 2 обертаються за рахунок сил зчеплення з ґрунтом, обкочуючись по нерівностях поля. Батарея дисків копіює рельєф ґрунту за рахунок підвищеного ступеня рухливості ланок у кінематичних парах, утворених рухомими шарнірами 4, дробить і прикочує ґрунт по сліду дисків 2. Внаслідок нерівномірного опору ґрунту при різанні його полозоподібними ножами 6 і криволінійними лезами 10 виникають коливання обмежувача руху 8 разом з вібраційними ударниками 7. При цьому циліндричні тіла всередині корпусів ударників під дією сил інерції та пружності гвинтових пружин співударяються своїми закругленими торцями, викликаючи вібрацію ударників 7 разом з полозоподібними ножами 6. Завдяки 1 UA 104532 C2 5 ударному впливу з боку ударників 7 та вібрації полозоподібні ножі 6 інтенсивно подрібнюють ґрунтові грудки у зазорах між дисками 2, забезпечуючи необхідний ступінь подрібнення і глибину поверхневого обробітку ґрунту. Таким чином, ротаційно-ударний розпушувач ґрунту удосконаленої конструкції забезпечує якісний обробіток ґрунту з подрібненням грудок по всій ширині захвату знаряддя, що є завданням запропонованого винаходу. ФОРМУЛА ВИНАХОДУ 10 15 Ротаційно-ударний розпушувач ґрунту, що містить на рамі з'єднані між собою по осі обертання рухомими шарнірами циліндричні ротаційні диски з розпушувальними елементами на їхній поверхні, який відрізняється тим, що на осях рухомих шарнірів циліндричних ротаційних дисків встановлені рухомі повідки з полозоподібними ножами на кінцях та з жорстко закріпленими на них вібраційними ударниками, які стикаються з обмежувачем їх руху, що закріплений на рамі розпушувача за допомогою пружин, причому леза полозоподібних ножів виконані за формою опуклих кривих, а кожен із вібраційних ударників виконаний у вигляді циліндричного корпусу, всередині якого розташовано гвинтові пружини, між якими встановлено циліндричне тіло із закругленими торцями. 2 UA 104532 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
