Розпушувач ґрунту

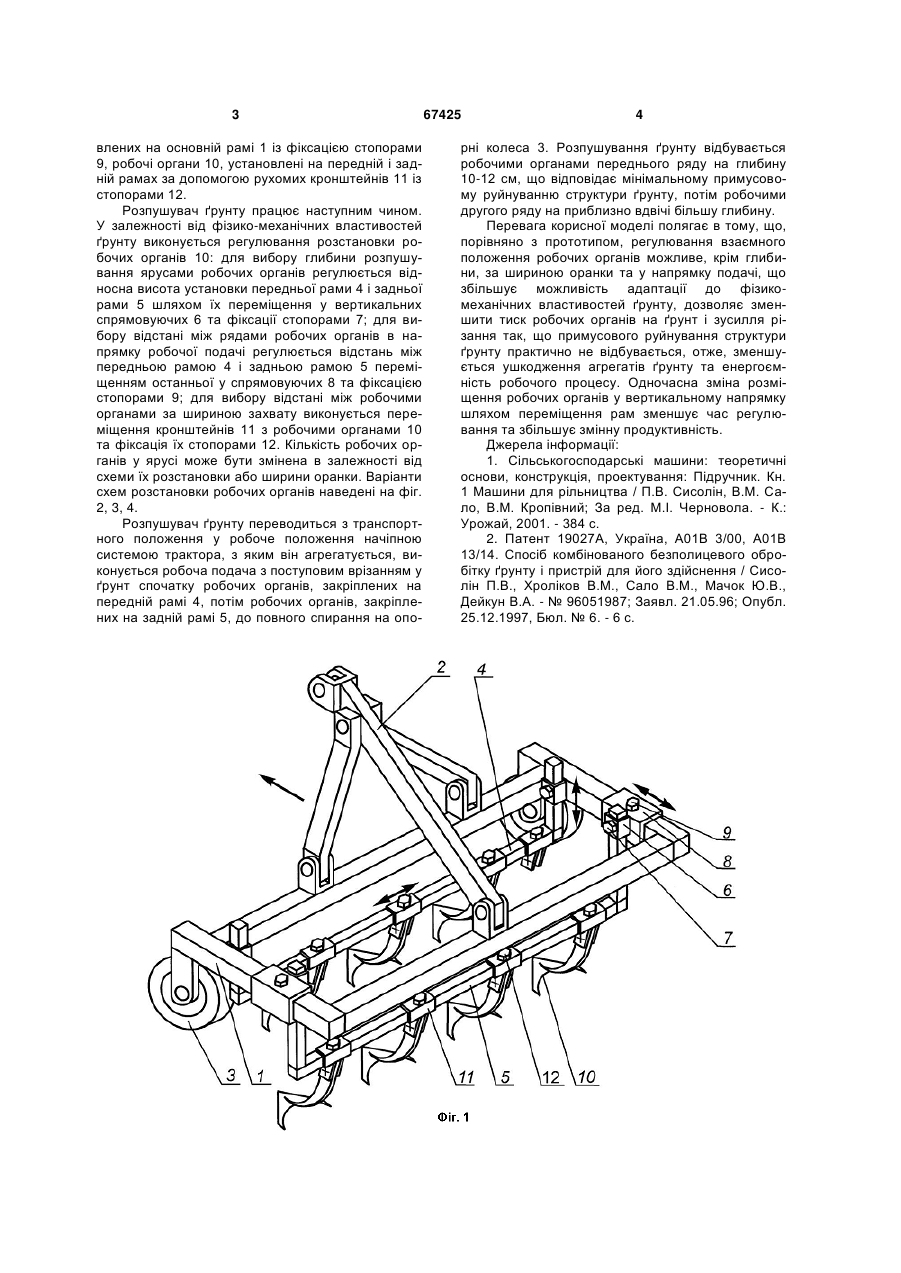

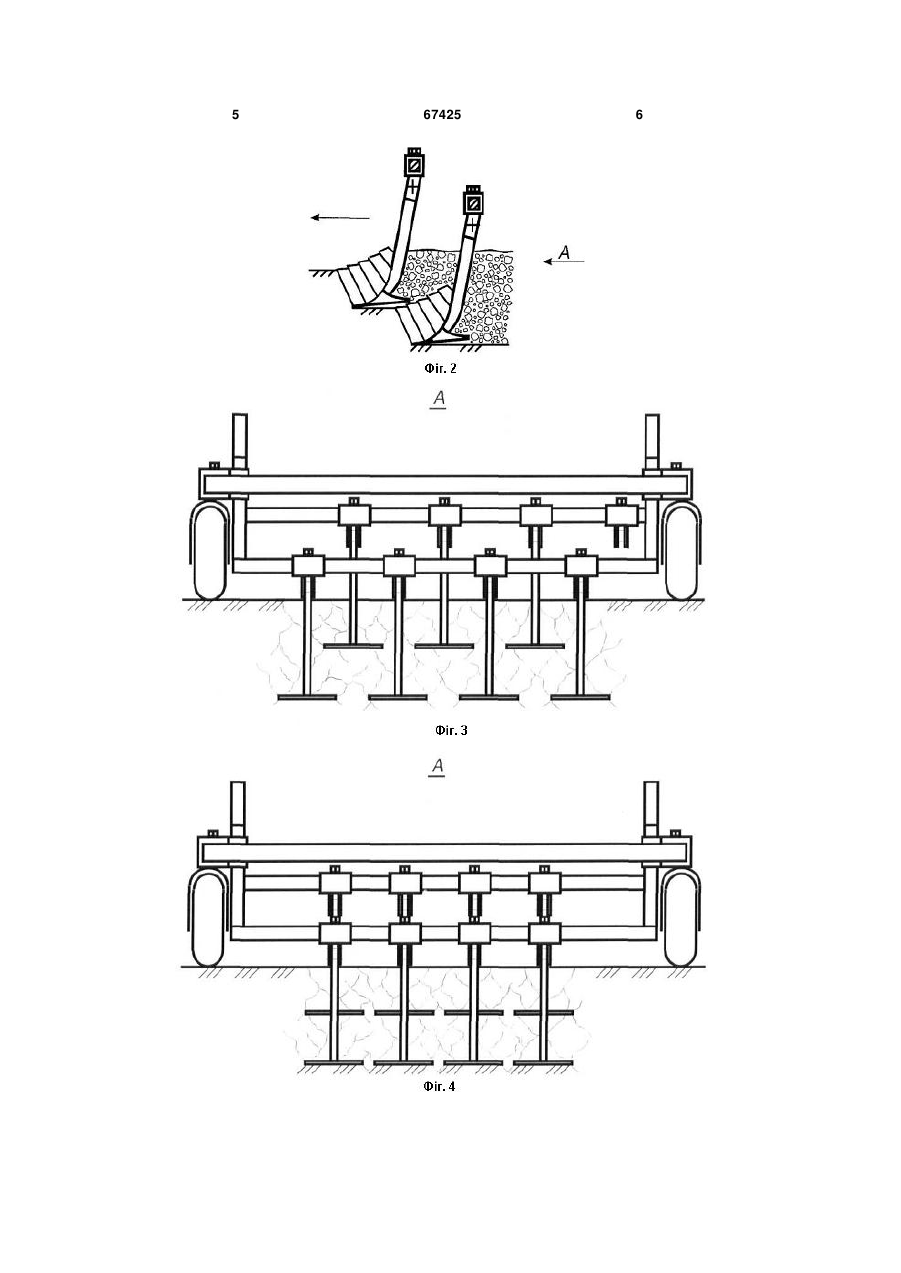

Розпушувач ґрунту, що включає основну раму з начіпним пристроєм та опорними колесами, раму робочих органів, виконаних у вигляді стрілчастих 3 влених на основній рамі 1 із фіксацією стопорами 9, робочі органи 10, установлені на передній і задній рамах за допомогою рухомих кронштейнів 11 із стопорами 12. Розпушувач ґрунту працює наступним чином. У залежності від фізико-механічних властивостей ґрунту виконується регулювання розстановки робочих органів 10: для вибору глибини розпушування ярусами робочих органів регулюється відносна висота установки передньої рами 4 і задньої рами 5 шляхом їх переміщення у вертикальних спрямовуючих 6 та фіксації стопорами 7; для вибору відстані між рядами робочих органів в напрямку робочої подачі регулюється відстань між передньою рамою 4 і задньою рамою 5 переміщенням останньої у спрямовуючих 8 та фіксацією стопорами 9; для вибору відстані між робочими органами за шириною захвату виконується переміщення кронштейнів 11 з робочими органами 10 та фіксація їх стопорами 12. Кількість робочих органів у ярусі може бути змінена в залежності від схеми їх розстановки або ширини оранки. Варіанти схем розстановки робочих органів наведені на фіг. 2, 3, 4. Розпушувач ґрунту переводиться з транспортного положення у робоче положення начіпною системою трактора, з яким він агрегатується, виконується робоча подача з поступовим врізанням у ґрунт спочатку робочих органів, закріплених на передній рамі 4, потім робочих органів, закріплених на задній рамі 5, до повного спирання на опо 67425 4 рні колеса 3. Розпушування ґрунту відбувається робочими органами переднього ряду на глибину 10-12 см, що відповідає мінімальному примусовому руйнуванню структури ґрунту, потім робочими другого ряду на приблизно вдвічі більшу глибину. Перевага корисної моделі полягає в тому, що, порівняно з прототипом, регулювання взаємного положення робочих органів можливе, крім глибини, за шириною оранки та у напрямку подачі, що збільшує можливість адаптації до фізикомеханічних властивостей ґрунту, дозволяє зменшити тиск робочих органів на ґрунт і зусилля різання так, що примусового руйнування структури ґрунту практично не відбувається, отже, зменшується ушкодження агрегатів ґрунту та енергоємність робочого процесу. Одночасна зміна розміщення робочих органів у вертикальному напрямку шляхом переміщення рам зменшує час регулювання та збільшує змінну продуктивність. Джерела інформації: 1. Сільськогосподарські машини: теоретичні основи, конструкція, проектування: Підручник. Кн. 1 Машини для рільництва / П.В. Сисолін, В.М. Сало, В.М. Кропівний; За ред. М.І. Черновола. - К.: Урожай, 2001. - 384 с. 2. Патент 19027А, Україна, А01В 3/00, А01В 13/14. Спосіб комбінованого безполицевого обробітку ґрунту і пристрій для його здійснення / Сисолін П.В., Хроліков В.М., Сало В.М., Мачок Ю.В., Дейкун В.А. - № 96051987; Заявл. 21.05.96; Опубл. 25.12.1997, Бюл. № 6. - 6 с. 5 67425 6 7 67425 8 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
