Пристрій для виготовлення паперово-картонної продукції складної конфігурації по периметру

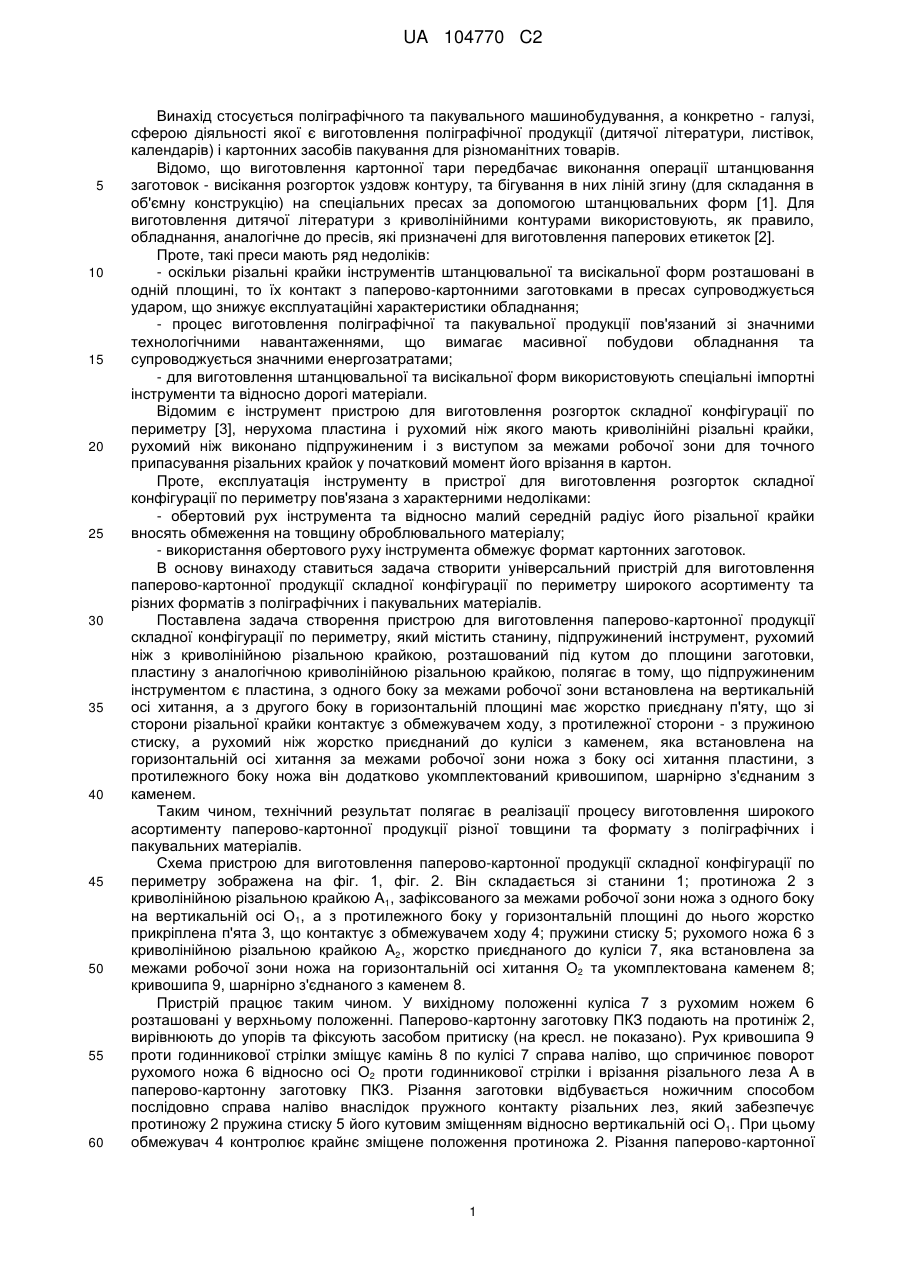

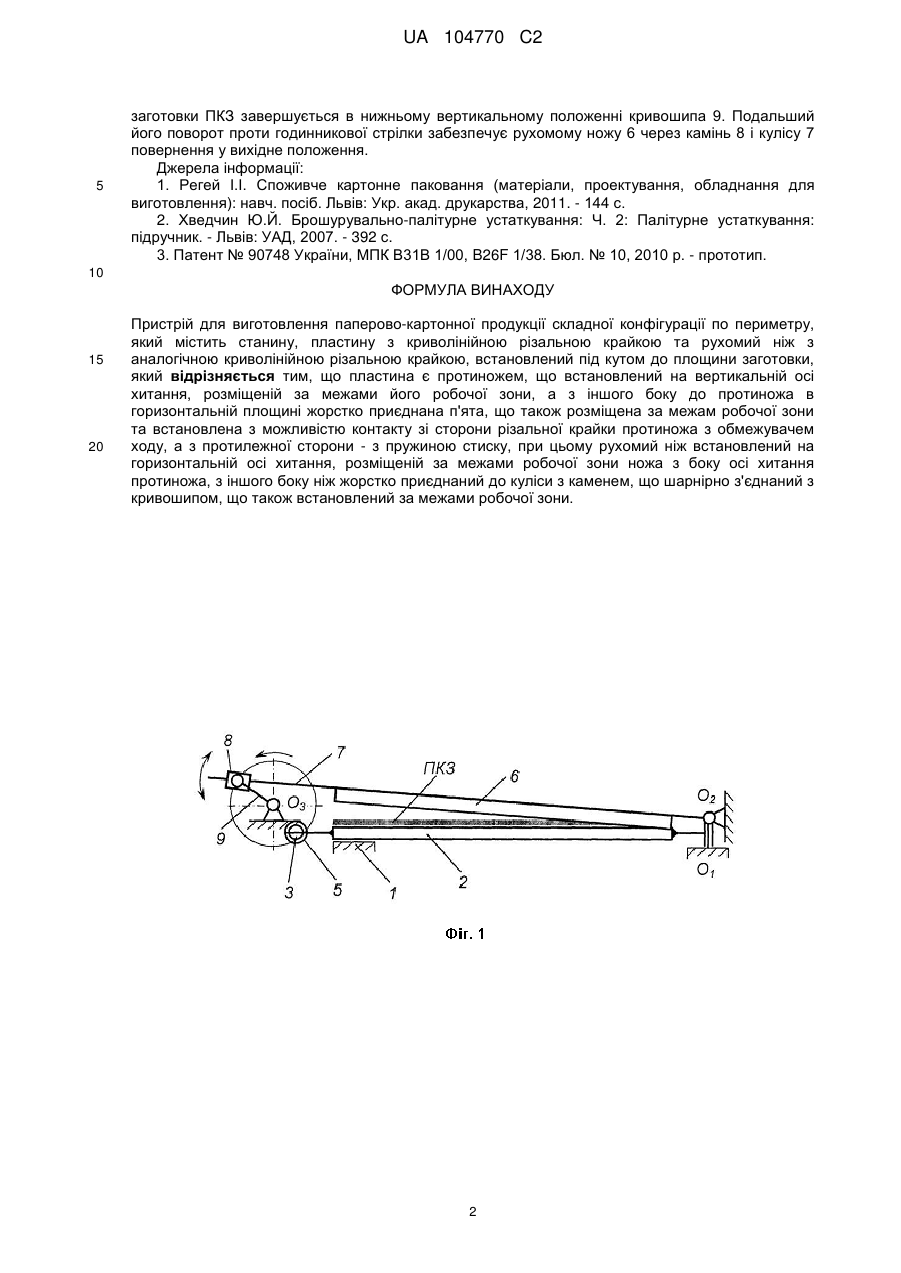

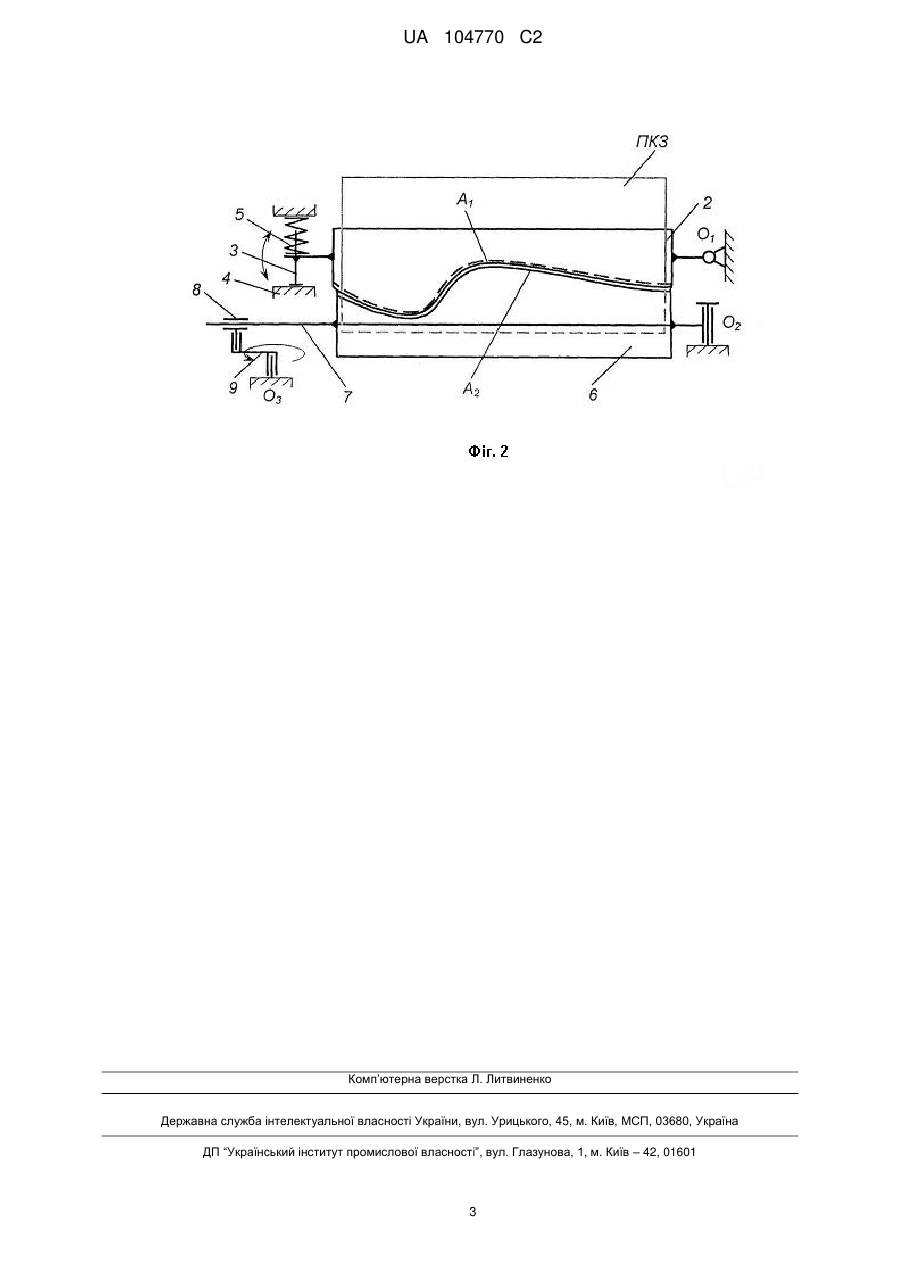

Реферат: Пристрій для виготовлення паперово-картонної продукції складної конфігурації по периметру призначений для впровадження у виробництво поліграфічної продукції (дитячої літератури, листівок, календарів) і картонних засобів пакування для різноманітних товарів. Він складається з підпружиненої пластини з криволінійною різальною крайкою, рухомого ножа з аналогічною криволінійною різальною крайкою, жорстко приєднаного до куліси з каменем, кривошипа, шарнірно з'єднаного з каменем. UA 104770 C2 (12) UA 104770 C2 UA 104770 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується поліграфічного та пакувального машинобудування, а конкретно - галузі, сферою діяльності якої є виготовлення поліграфічної продукції (дитячої літератури, листівок, календарів) і картонних засобів пакування для різноманітних товарів. Відомо, що виготовлення картонної тари передбачає виконання операції штанцювання заготовок - висікання розгорток уздовж контуру, та бігування в них ліній згину (для складання в об'ємну конструкцію) на спеціальних пресах за допомогою штанцювальних форм [1]. Для виготовлення дитячої літератури з криволінійними контурами використовують, як правило, обладнання, аналогічне до пресів, які призначені для виготовлення паперових етикеток [2]. Проте, такі преси мають ряд недоліків: - оскільки різальні крайки інструментів штанцювальної та висікальної форм розташовані в одній площині, то їх контакт з паперово-картонними заготовками в пресах супроводжується ударом, що знижує експлуатаційні характеристики обладнання; - процес виготовлення поліграфічної та пакувальної продукції пов'язаний зі значними технологічними навантаженнями, що вимагає масивної побудови обладнання та супроводжується значними енергозатратами; - для виготовлення штанцювальної та висікальної форм використовують спеціальні імпортні інструменти та відносно дорогі матеріали. Відомим є інструмент пристрою для виготовлення розгорток складної конфігурації по периметру [3], нерухома пластина і рухомий ніж якого мають криволінійні різальні крайки, рухомий ніж виконано підпружиненим і з виступом за межами робочої зони для точного припасування різальних крайок у початковий момент його врізання в картон. Проте, експлуатація інструменту в пристрої для виготовлення розгорток складної конфігурації по периметру пов'язана з характерними недоліками: - обертовий рух інструмента та відносно малий середній радіус його різальної крайки вносять обмеження на товщину оброблювального матеріалу; - використання обертового руху інструмента обмежує формат картонних заготовок. В основу винаходу ставиться задача створити універсальний пристрій для виготовлення паперово-картонної продукції складної конфігурації по периметру широкого асортименту та різних форматів з поліграфічних і пакувальних матеріалів. Поставлена задача створення пристрою для виготовлення паперово-картонної продукції складної конфігурації по периметру, який містить станину, підпружинений інструмент, рухомий ніж з криволінійною різальною крайкою, розташований під кутом до площини заготовки, пластину з аналогічною криволінійною різальною крайкою, полягає в тому, що підпружиненим інструментом є пластина, з одного боку за межами робочої зони встановлена на вертикальній осі хитання, а з другого боку в горизонтальній площині має жорстко приєднану п'яту, що зі сторони різальної крайки контактує з обмежувачем ходу, з протилежної сторони - з пружиною стиску, а рухомий ніж жорстко приєднаний до куліси з каменем, яка встановлена на горизонтальній осі хитання за межами робочої зони ножа з боку осі хитання пластини, з протилежного боку ножа він додатково укомплектований кривошипом, шарнірно з'єднаним з каменем. Таким чином, технічний результат полягає в реалізації процесу виготовлення широкого асортименту паперово-картонної продукції різної товщини та формату з поліграфічних і пакувальних матеріалів. Схема пристрою для виготовлення паперово-картонної продукції складної конфігурації по периметру зображена на фіг. 1, фіг. 2. Він складається зі станини 1; протиножа 2 з криволінійною різальною крайкою А1, зафіксованого за межами робочої зони ножа з одного боку на вертикальній осі О1, а з протилежного боку у горизонтальній площині до нього жорстко прикріплена п'ята 3, що контактує з обмежувачем ходу 4; пружини стиску 5; рухомого ножа 6 з криволінійною різальною крайкою А2, жорстко приєднаного до куліси 7, яка встановлена за межами робочої зони ножа на горизонтальній осі хитання О2 та укомплектована каменем 8; кривошипа 9, шарнірно з'єднаного з каменем 8. Пристрій працює таким чином. У вихідному положенні куліса 7 з рухомим ножем 6 розташовані у верхньому положенні. Паперово-картонну заготовку ПКЗ подають на протиніж 2, вирівнюють до упорів та фіксують засобом притиску (на кресл. не показано). Рух кривошипа 9 проти годинникової стрілки зміщує камінь 8 по кулісі 7 справа наліво, що спричинює поворот рухомого ножа 6 відносно осі О2 проти годинникової стрілки і врізання різального леза А в паперово-картонну заготовку ПКЗ. Різання заготовки відбувається ножичним способом послідовно справа наліво внаслідок пружного контакту різальних лез, який забезпечує протиножу 2 пружина стиску 5 його кутовим зміщенням відносно вертикальній осі О1. При цьому обмежувач 4 контролює крайнє зміщене положення протиножа 2. Різання паперово-картонної 1 UA 104770 C2 5 заготовки ПКЗ завершується в нижньому вертикальному положенні кривошипа 9. Подальший його поворот проти годинникової стрілки забезпечує рухомому ножу 6 через камінь 8 і кулісу 7 повернення у вихідне положення. Джерела інформації: 1. Регей І.І. Споживче картонне паковання (матеріали, проектування, обладнання для виготовлення): навч. посіб. Львів: Укр. акад. друкарства, 2011. - 144 с. 2. Хведчин Ю.Й. Брошурувально-палітурне устаткування: Ч. 2: Палітурне устаткування: підручник. - Львів: УАД, 2007. - 392 с. 3. Патент № 90748 України, МПК В31В 1/00, B26F 1/38. Бюл. № 10, 2010 р. - прототип. 10 ФОРМУЛА ВИНАХОДУ 15 20 Пристрій для виготовлення паперово-картонної продукції складної конфігурації по периметру, який містить станину, пластину з криволінійною різальною крайкою та рухомий ніж з аналогічною криволінійною різальною крайкою, встановлений під кутом до площини заготовки, який відрізняється тим, що пластина є протиножем, що встановлений на вертикальній осі хитання, розміщеній за межами його робочої зони, а з іншого боку до протиножа в горизонтальній площині жорстко приєднана п'ята, що також розміщена за межам робочої зони та встановлена з можливістю контакту зі сторони різальної крайки протиножа з обмежувачем ходу, а з протилежної сторони - з пружиною стиску, при цьому рухомий ніж встановлений на горизонтальній осі хитання, розміщеній за межами робочої зони ножа з боку осі хитання протиножа, з іншого боку ніж жорстко приєднаний до куліси з каменем, що шарнірно з'єднаний з кривошипом, що також встановлений за межами робочої зони. 2 UA 104770 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
