Спосіб дозування зернистих матеріалів

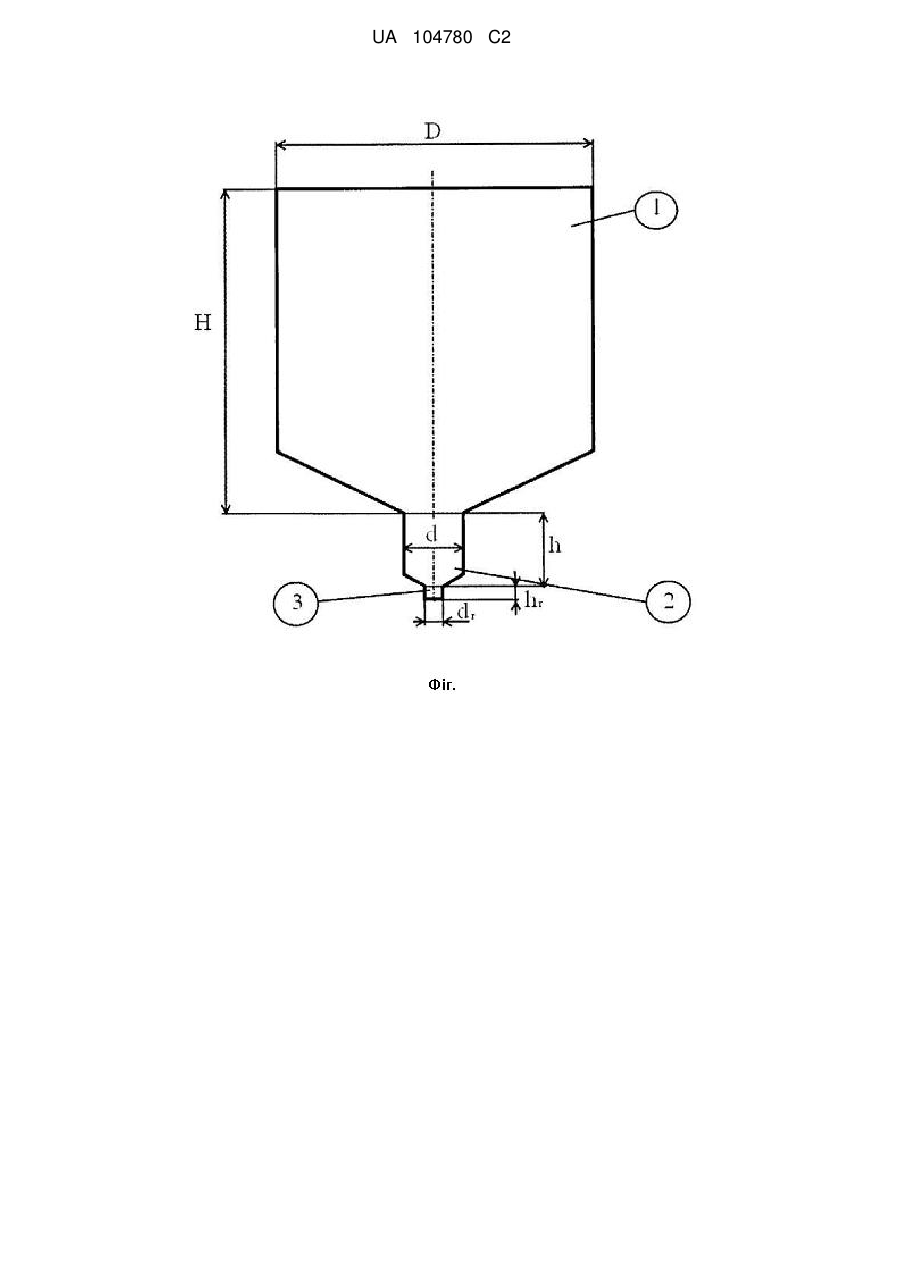

Реферат: Заявлений спосіб дозування зернистих матеріалів включає висипання самопливом зернистих матеріалів з бункера через дозувальну горловину. В процесі висипання зернисті матеріали з бункера переміщують у додаткову місткість малого об'єму із висотою h, не меншою її діаметра D, зі своєю дозувальною горловиною. Бункер використовують як накопичувальну місткістьживильник зернистих матеріалів. UA 104780 C2 (12) UA 104780 C2 UA 104780 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується способів дозування зерна сільськогосподарських культур і може бути використаний в інших галузях для рівномірного неперервного дозування зернистих матеріалів. Відомий спосіб неперервного вагового дозування (А.с. СРСР №527600 G01F 11/00), який включає періодичне завантажування матеріалу в бункер і неперервне вивантажування його з бункера через горловину, згідно з яким з метою підвищення точності і рівномірності дозування проводять циклічне регулювання продуктивності вивантажування матеріалу з бункера із зменшенням його кількості (маси) в бункері, при цьому на час регулювання продуктивності вивантажування матеріалу зупиняють завантажування його в бункер, а завантажування і неконтрольоване вивантажування матеріалу з бункера допускається лише протягом певного часу, який залежить від фактичної точності дозування без регулювання, потрібної точності дозування і часу, за який продуктивність дозування в нерегульованому режимі змінюється від мінімальної до максимальної. Недоліком цього способу дозування є те, що він не забезпечує сталої рівномірності дозування, а допускає відхилення її від потрібної в проміжки часу неконтрольованого вивантажування матеріалу через горловину, та безумовна складність, пов'язана в тому числі з необхідними зупинками процесу під час регулювання продуктивності дозування. Відомий також спосіб неперервного дозування зернистих матеріалів проточними дозаторами, який широко застосовується у вітчизняних та зарубіжних протруювачах посівного зерна сільськогосподарських культур: "Мобітокс", "Gramax" (Угорщина), ПС 10, КПС-10, АПЗ-10 (СРСР), ПК-20, ПКС-20, ПНУ-10, ПНУ-4 (Україна), "Agata" (Польща), ПКС-15 (Республіка Беларусь) тощо, з одночасним розсіюванням зерна активними чи пасивними розсіювачами, яке надходить на них із бункера через його випускну горловину. При цьому рівень (висота) заповнення бункерів зерном коливається і утримується за допомогою датчиків рівня в межах від мінімального, при якому ще не зупиняється робочий процес протруювача через відсутність зерна в бункері, до максимального, при якому бункер переповнюється зерном. Цей спосіб простий і надійний, до того ж не потребує спеціального приводу дозаторів. Проте суттєвим недоліком його є нерівномірність дозування зерна під час спорожнення бункера та коливання рівня заповнення його зерном в процесі роботи протруювача, спричиненої нерівномірною подачею зерна в бункер завантажувальним пристроєм чи неузгодженістю продуктивностей завантажувача і протруювача. Дослідженнями характеру висипання зерна з бункера через дозувальний отвір (горловину) [1, 2, 3] встановлено, що причиною нерівномірного висипання його з бункера через дозувальний отвір (горловину) є зміна тиску на стінки і днище бункера ваги стовпа насіння над ним. При цьому цей тиск зростає із збільшенням рівня заповнення бункера до висоти, рівної його діаметру, і з подальшим збільшенням висоти заповнення бункера зерном залишається постійним. При цьому довжина дозувальної горловини на продуктивність дозування не впливає [1, 4]. Очевидно, що за такої закономірності висипання зернистих матеріалів з бункера досягти рівномірного дозування проточним дозатором можливо лише за умови підтримання постійного рівня (висоти) заповнення ними бункера за допомогою завантажувального пристрою або переведення цих коливань в зону висоти заповнення бункера, більшої його діаметра, збільшивши для цього висоту самого бункера. Проте в обох випадках уникнути нерівномірного висипання зернистих матеріалів із зони від висоти заповнення ними бункера, не більшої його діаметра, до повного спорожнення не вдасться. Задачею винаходу є забезпечення рівномірності дозування зернистих матеріалів дозаторами проточного типу незалежно від об'єму і розмірів бункера та висоти його заповнення зернистими матеріалами аж до повного спорожнення його. Поставлена задача вирішується тим, що спосіб дозування зернистих матеріалів включає висипання самопливом зернистих матеріалів з бункера через дозувальну горловину, новим є те, що в процесі висипання зернисті матеріали з бункера переміщують у додаткову місткість малого об'єму із висотою h, не меншою її діаметра D, зі своєю дозувальною горловиною, та використовують бункер як накопичувальну місткість-живильник зернистих матеріалів. Завдяки переміщенню процесу висипання зернистих матеріалів з притаманними йому закономірностями за допомогою встановлення замість дозувальної горловини бункера, додаткової місткості малого об'єму зі своєю дозувальною горловиною з бункера в цю додаткову місткість малого об'єму зі своєю дозувальною горловиною, бункер виключають з процесу дозування і перетворюють у накопичувальну місткість-живильник зернистими матеріалами додаткової місткості малого об'єму зі своєю дозувальною горловиною, причому додаткову 1 UA 104780 C2 5 10 15 20 25 30 35 40 45 50 55 60 місткість малого об'єму зі своєю дозувальною горловиною виготовляють зі співвідношенням її висоти h до діаметра d не меншим одиниці, тобто h/d≥1, і діаметром d меншим діаметра D бункера (d
