Сушарка для зернистих матеріалів
Номер патенту: 63607
Опубліковано: 10.10.2011
Автори: Гузеев Максим Володимирович, Чекановкін Олексій Олексійович, Разинькова Яна Сергіївна, Євсюков Віктор Олексійович
Формула / Реферат
Сушарка для зернистих матеріалів, що містить бункер для вологого зернистого матеріалу, сушарну камеру, вентилятор, теплогенератор, газорозподільну решітку, розділену на ділянки та систему газорозподілу, виконану у вигляді заслінок, що обертаються на осях, поворот яких обмежений двома положеннями "відкрито" та "закрито" і здійснюється шляхом застосування електропневматичного приводу, що включає систему пневмоштовхачів та компресор, яка відрізняється тим, що з метою вдосконалення процесу сушіння, керування роботою заслінок здійснюється шляхом застосування мікроконтролерного пристрою, який дозволяє здійснювати керування роботою заслінок в ручному, автоматичному та реверсному режимі та відображати тривалість їх відкриття і діючий режим сушіння на рідкокристалічному дисплеї.
Текст

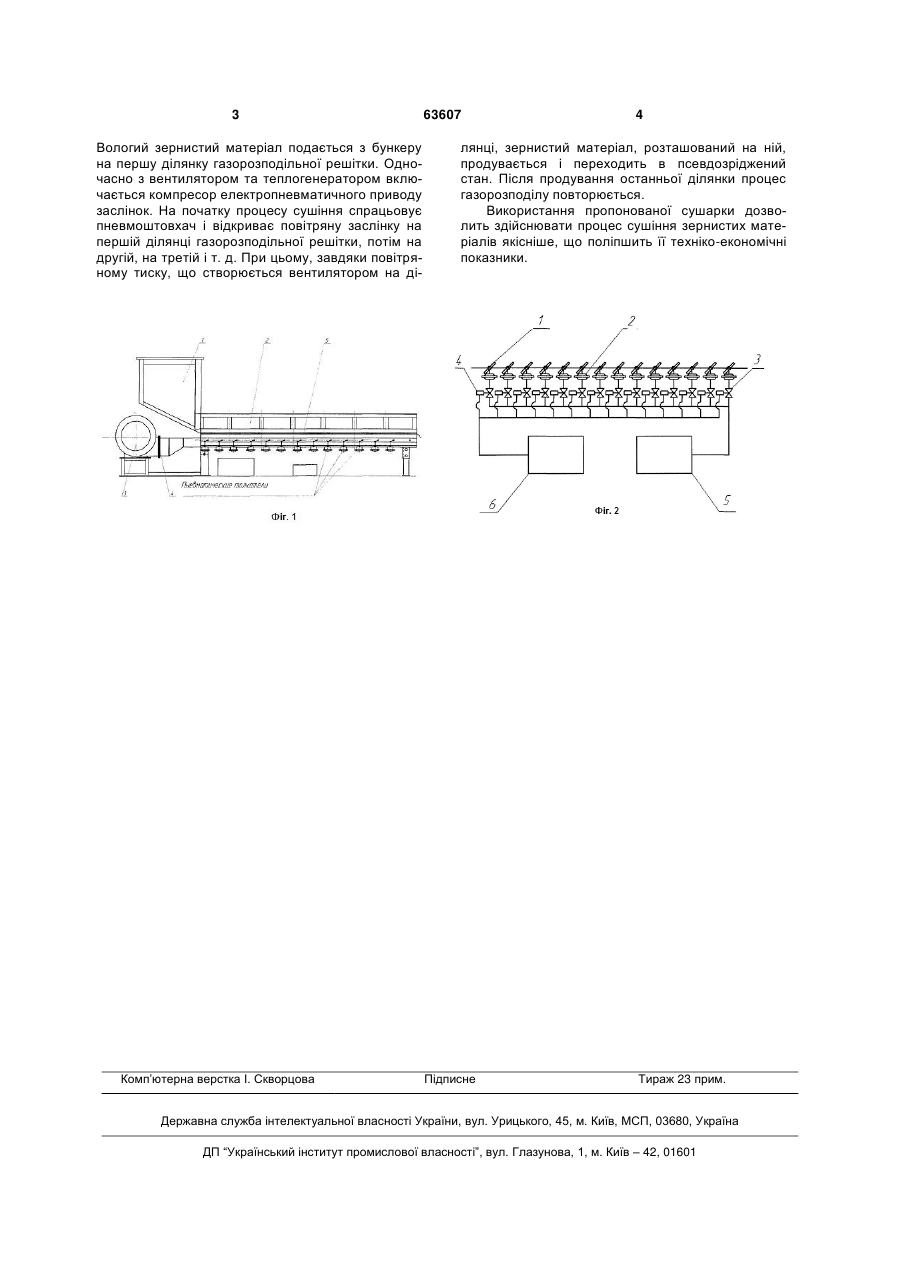

Сушарка для зернистих матеріалів, що містить бункер для вологого зернистого матеріалу, сушарну камеру, вентилятор, теплогенератор, газорозподільну решітку, розділену на ділянки та 3 Вологий зернистий матеріал подається з бункеру на першу ділянку газорозподільної решітки. Одночасно з вентилятором та теплогенератором включається компресор електропневматичного приводу заслінок. На початку процесу сушіння спрацьовує пневмоштовхач і відкриває повітряну заслінку на першій ділянці газорозподільної решітки, потім на другій, на третій і т. д. При цьому, завдяки повітряному тиску, що створюється вентилятором на ді Комп’ютерна верстка І. Скворцова 63607 4 лянці, зернистий матеріал, розташований на ній, продувається і переходить в псевдозріджений стан. Після продування останньої ділянки процес газорозподілу повторюється. Використання пропонованої сушарки дозволить здійснювати процес сушіння зернистих матеріалів якісніше, що поліпшить її техніко-економічні показники. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrier for granular materials
Автори англійськоюHuzeiev Maksym Volodymyrovych, Yevsiukov Viktor Oleksiiovych, Razinkova Yana Serhiivna, Chekanovkin Oleksii Oleksiiovych
Назва патенту російськоюСушилка для зернистых материалов
Автори російськоюГузеев Максим Владимирович, Евсюков Виктор Алексеевич, Разинькова Яна Сергеевна, Чекановкин Алексей Алексеевич
МПК / Мітки
МПК: F26B 3/092
Мітки: сушарка, зернистих, матеріалів
