Сушарка для зернистих матеріалів
Номер патенту: 56053
Опубліковано: 27.12.2010
Автори: Євсюков Віктор Олексійович, Чекановкін Олексій Олексійович
Формула / Реферат
1. Сушарка для зернистих матеріалів, що містить бункер для вологого матеріалу, сушильну камеру, вентилятор, теплогенератор, газорозподільні ґрати, розділені на ділянки та систему газорозподілення, виконану у вигляді заслінок, що обертаються на осях, поворот яких обмежений двома положеннями "відкрито" і "закрито", яка відрізняється тим, що поворот заслінок в сушильній камері здійснюється шляхом застосування електропневматичного приводу, який включає систему пневмоштовхачів, компресор та позиційний розподільник повітря з електромагнітним приводом.
2. Сушарка за п. 1, яка відрізняється тим, що автоматичне регулювання терміну сушіння матеріалу на ділянках газорозподільних ґрат здійснюється за допомогою електронного таймера.
Текст

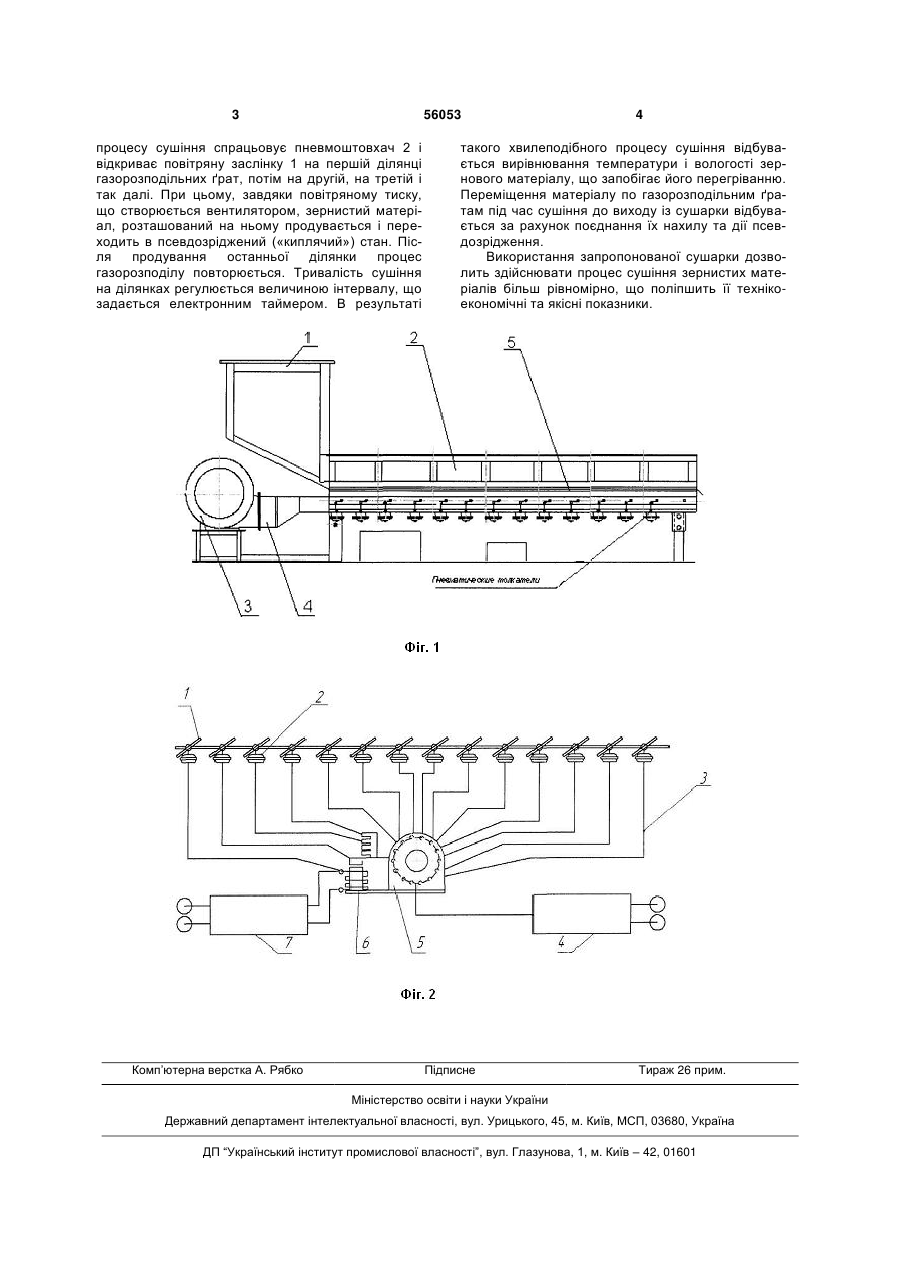

1. Сушарка для зернистих матеріалів, що містить бункер для вологого матеріалу, сушильну камеру, вентилятор, теплогенератор, газорозподільні ґрати, розділені на ділянки та систему газорозподілення, виконану у вигляді заслінок, що 3 56053 процесу сушіння спрацьовує пневмоштовхач 2 і відкриває повітряну заслінку 1 на першій ділянці газорозподільних ґрат, потім на другій, на третій і так далі. При цьому, завдяки повітряному тиску, що створюється вентилятором, зернистий матеріал, розташований на ньому продувається і переходить в псевдозріджений («киплячий») стан. Після продування останньої ділянки процес газорозподілу повторюється. Тривалість сушіння на ділянках регулюється величиною інтервалу, що задається електронним таймером. В результаті Комп’ютерна верстка А. Рябко 4 такого хвилеподібного процесу сушіння відбувається вирівнювання температури і вологості зернового матеріалу, що запобігає його перегріванню. Переміщення матеріалу по газорозподільним ґратам під час сушіння до виходу із сушарки відбувається за рахунок поєднання їх нахилу та дії псевдозрідження. Використання запропонованої сушарки дозволить здійснювати процес сушіння зернистих матеріалів більш рівномірно, що поліпшить її технікоекономічні та якісні показники. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrier for granular materials
Автори англійськоюChekanovkin Oleksii Oleksiiovych, Yevsiukov Viktor Oleksiiovych
Назва патенту російськоюСушилка для зернистых материалов
Автори російськоюЧекановкин Алексей Алексеевич, Евсюков Виктор Алексеевич
МПК / Мітки
МПК: F26B 3/092
Мітки: сушарка, зернистих, матеріалів
