Висувний носок для регулювання потоку викидання сипучого матеріалу

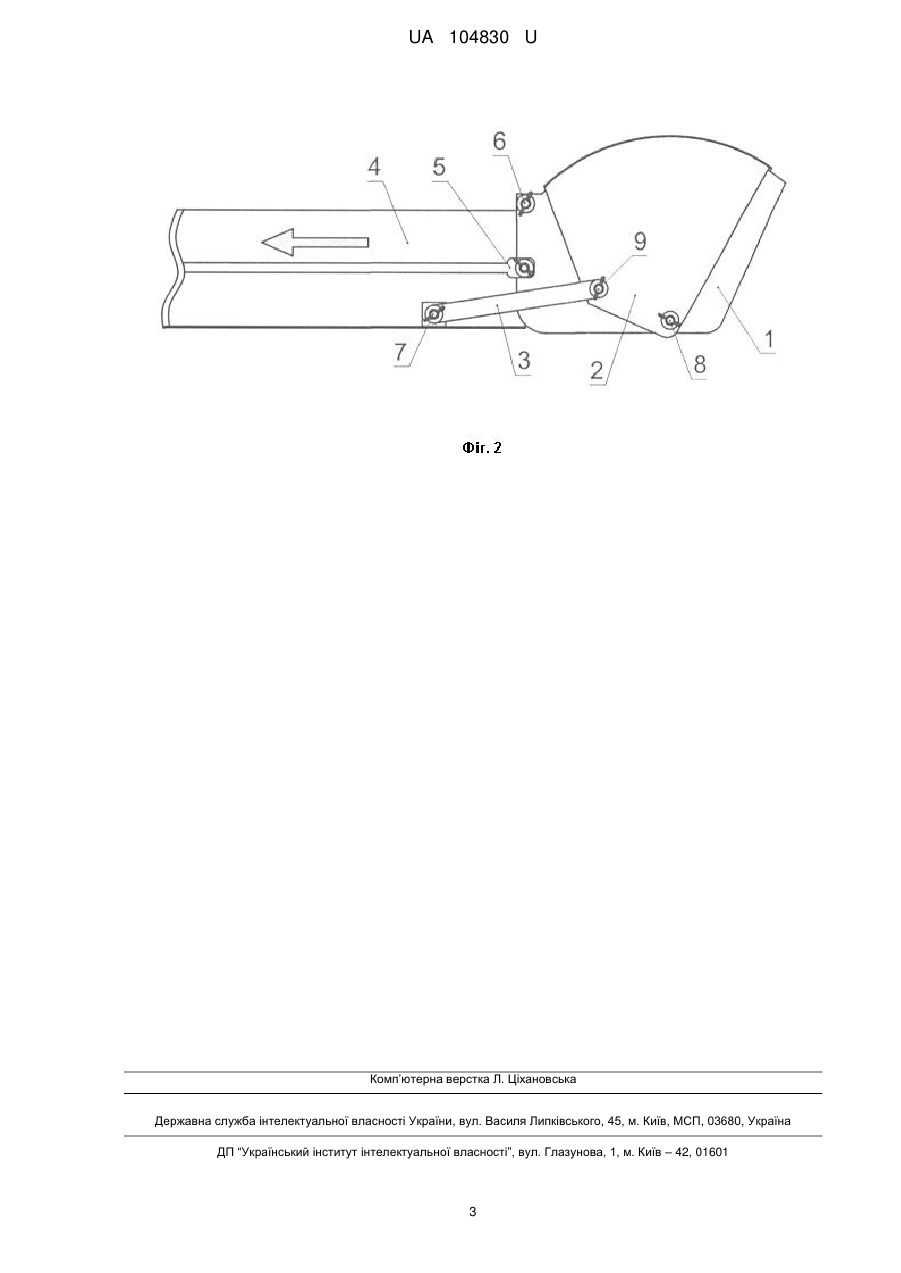

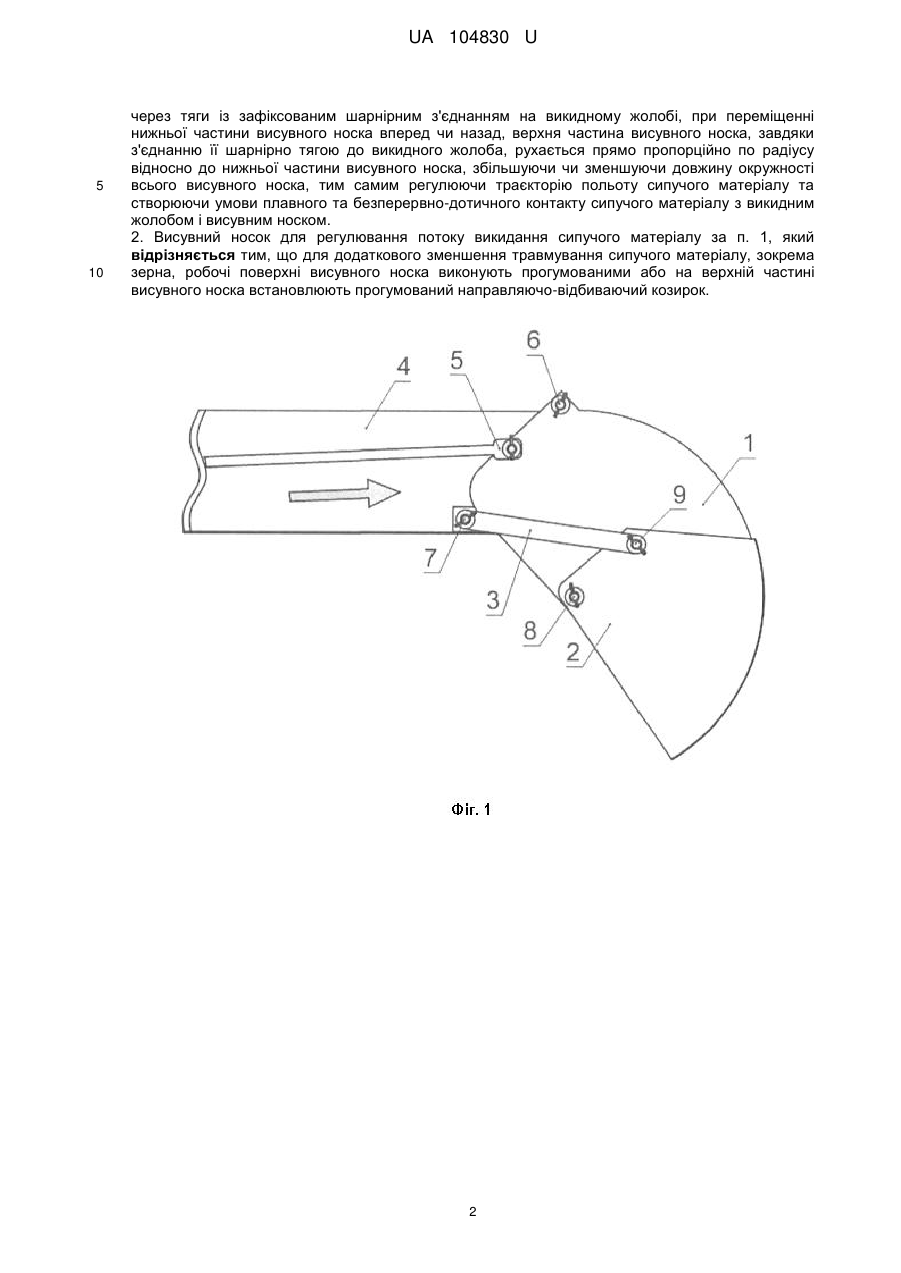

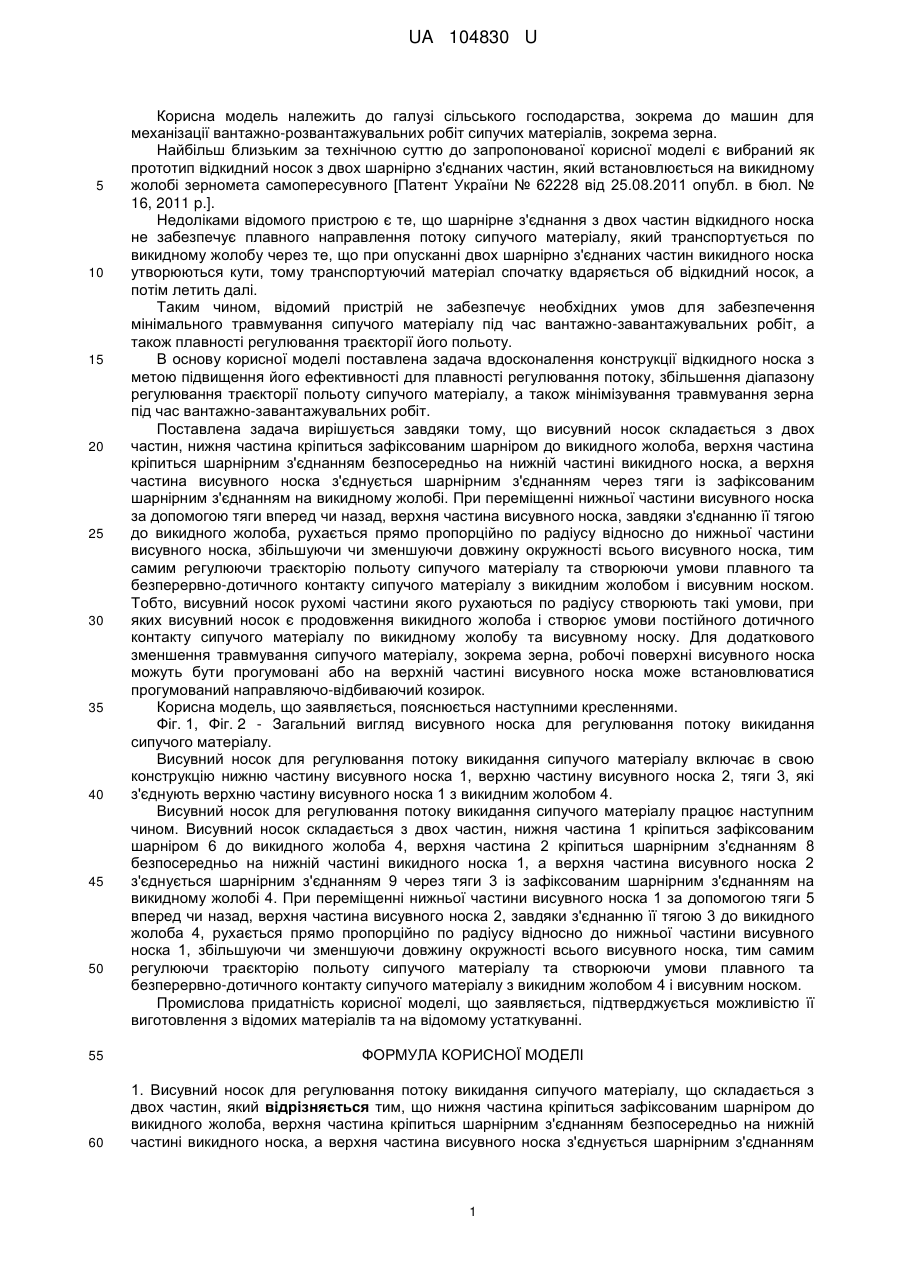

Реферат: UA 104830 U UA 104830 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства, зокрема до машин для механізації вантажно-розвантажувальних робіт сипучих матеріалів, зокрема зерна. Найбільш близьким за технічною суттю до запропонованої корисної моделі є вибраний як прототип відкидний носок з двох шарнірно з'єднаних частин, який встановлюється на викидному жолобі зерномета самопересувного [Патент України № 62228 від 25.08.2011 опубл. в бюл. № 16, 2011 p.]. Недоліками відомого пристрою є те, що шарнірне з'єднання з двох частин відкидного носка не забезпечує плавного направлення потоку сипучого матеріалу, який транспортується по викидному жолобу через те, що при опусканні двох шарнірно з'єднаних частин викидного носка утворюються кути, тому транспортуючий матеріал спочатку вдаряється об відкидний носок, а потім летить далі. Таким чином, відомий пристрій не забезпечує необхідних умов для забезпечення мінімального травмування сипучого матеріалу під час вантажно-завантажувальних робіт, а також плавності регулювання траєкторії його польоту. В основу корисної моделі поставлена задача вдосконалення конструкції відкидного носка з метою підвищення його ефективності для плавності регулювання потоку, збільшення діапазону регулювання траєкторії польоту сипучого матеріалу, а також мінімізування травмування зерна під час вантажно-завантажувальних робіт. Поставлена задача вирішується завдяки тому, що висувний носок складається з двох частин, нижня частина кріпиться зафіксованим шарніром до викидного жолоба, верхня частина кріпиться шарнірним з'єднанням безпосередньо на нижній частині викидного носка, а верхня частина висувного носка з'єднується шарнірним з'єднанням через тяги із зафіксованим шарнірним з'єднанням на викидному жолобі. При переміщенні нижньої частини висувного носка за допомогою тяги вперед чи назад, верхня частина висувного носка, завдяки з'єднанню її тягою до викидного жолоба, рухається прямо пропорційно по радіусу відносно до нижньої частини висувного носка, збільшуючи чи зменшуючи довжину окружності всього висувного носка, тим самим регулюючи траєкторію польоту сипучого матеріалу та створюючи умови плавного та безперервно-дотичного контакту сипучого матеріалу з викидним жолобом і висувним носком. Тобто, висувний носок рухомі частини якого рухаються по радіусу створюють такі умови, при яких висувний носок є продовження викидного жолоба і створює умови постійного дотичного контакту сипучого матеріалу по викидному жолобу та висувному носку. Для додаткового зменшення травмування сипучого матеріалу, зокрема зерна, робочі поверхні висувного носка можуть бути прогумовані або на верхній частині висувного носка може встановлюватися прогумований направляючо-відбиваючий козирок. Корисна модель, що заявляється, пояснюється наступними кресленнями. Фіг. 1, Фіг. 2 - Загальний вигляд висувного носка для регулювання потоку викидання сипучого матеріалу. Висувний носок для регулювання потоку викидання сипучого матеріалу включає в свою конструкцію нижню частину висувного носка 1, верхню частину висувного носка 2, тяги 3, які з'єднують верхню частину висувного носка 1 з викидним жолобом 4. Висувний носок для регулювання потоку викидання сипучого матеріалу працює наступним чином. Висувний носок складається з двох частин, нижня частина 1 кріпиться зафіксованим шарніром 6 до викидного жолоба 4, верхня частина 2 кріпиться шарнірним з'єднанням 8 безпосередньо на нижній частині викидного носка 1, а верхня частина висувного носка 2 з'єднується шарнірним з'єднанням 9 через тяги 3 із зафіксованим шарнірним з'єднанням на викидному жолобі 4. При переміщенні нижньої частини висувного носка 1 за допомогою тяги 5 вперед чи назад, верхня частина висувного носка 2, завдяки з'єднанню її тягою 3 до викидного жолоба 4, рухається прямо пропорційно по радіусу відносно до нижньої частини висувного носка 1, збільшуючи чи зменшуючи довжину окружності всього висувного носка, тим самим регулюючи траєкторію польоту сипучого матеріалу та створюючи умови плавного та безперервно-дотичного контакту сипучого матеріалу з викидним жолобом 4 і висувним носком. Промислова придатність корисної моделі, що заявляється, підтверджується можливістю її виготовлення з відомих матеріалів та на відомому устаткуванні. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Висувний носок для регулювання потоку викидання сипучого матеріалу, що складається з двох частин, який відрізняється тим, що нижня частина кріпиться зафіксованим шарніром до викидного жолоба, верхня частина кріпиться шарнірним з'єднанням безпосередньо на нижній частині викидного носка, а верхня частина висувного носка з'єднується шарнірним з'єднанням 1 UA 104830 U 5 10 через тяги із зафіксованим шарнірним з'єднанням на викидному жолобі, при переміщенні нижньої частини висувного носка вперед чи назад, верхня частина висувного носка, завдяки з'єднанню її шарнірно тягою до викидного жолоба, рухається прямо пропорційно по радіусу відносно до нижньої частини висувного носка, збільшуючи чи зменшуючи довжину окружності всього висувного носка, тим самим регулюючи траєкторію польоту сипучого матеріалу та створюючи умови плавного та безперервно-дотичного контакту сипучого матеріалу з викидним жолобом і висувним носком. 2. Висувний носок для регулювання потоку викидання сипучого матеріалу за п. 1, який відрізняється тим, що для додаткового зменшення травмування сипучого матеріалу, зокрема зерна, робочі поверхні висувного носка виконують прогумованими або на верхній частині висувного носка встановлюють прогумований направляючо-відбиваючий козирок. 2 UA 104830 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
