Пристрій для видалення електропровідних немагнітних часток із потоку сипучого матеріалу

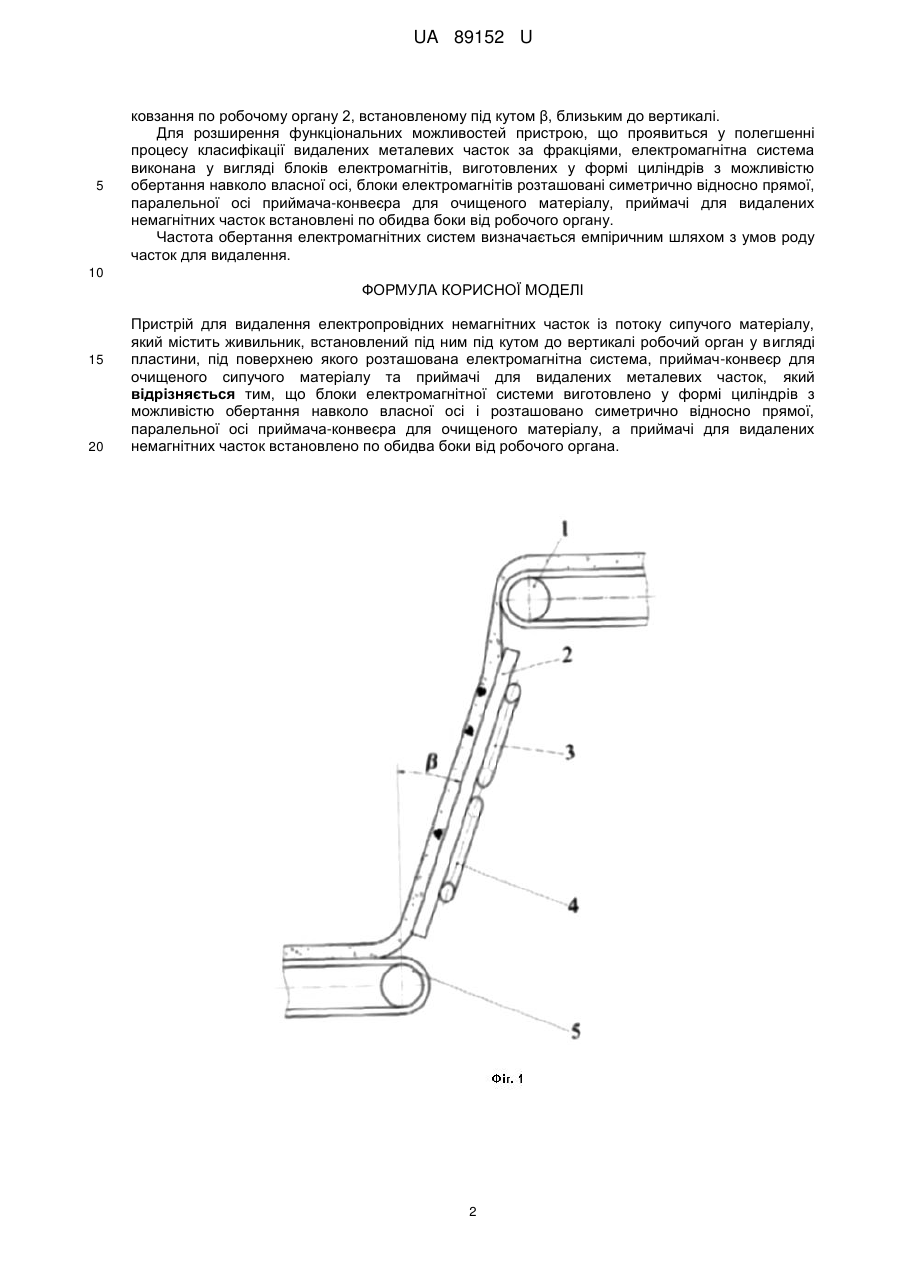

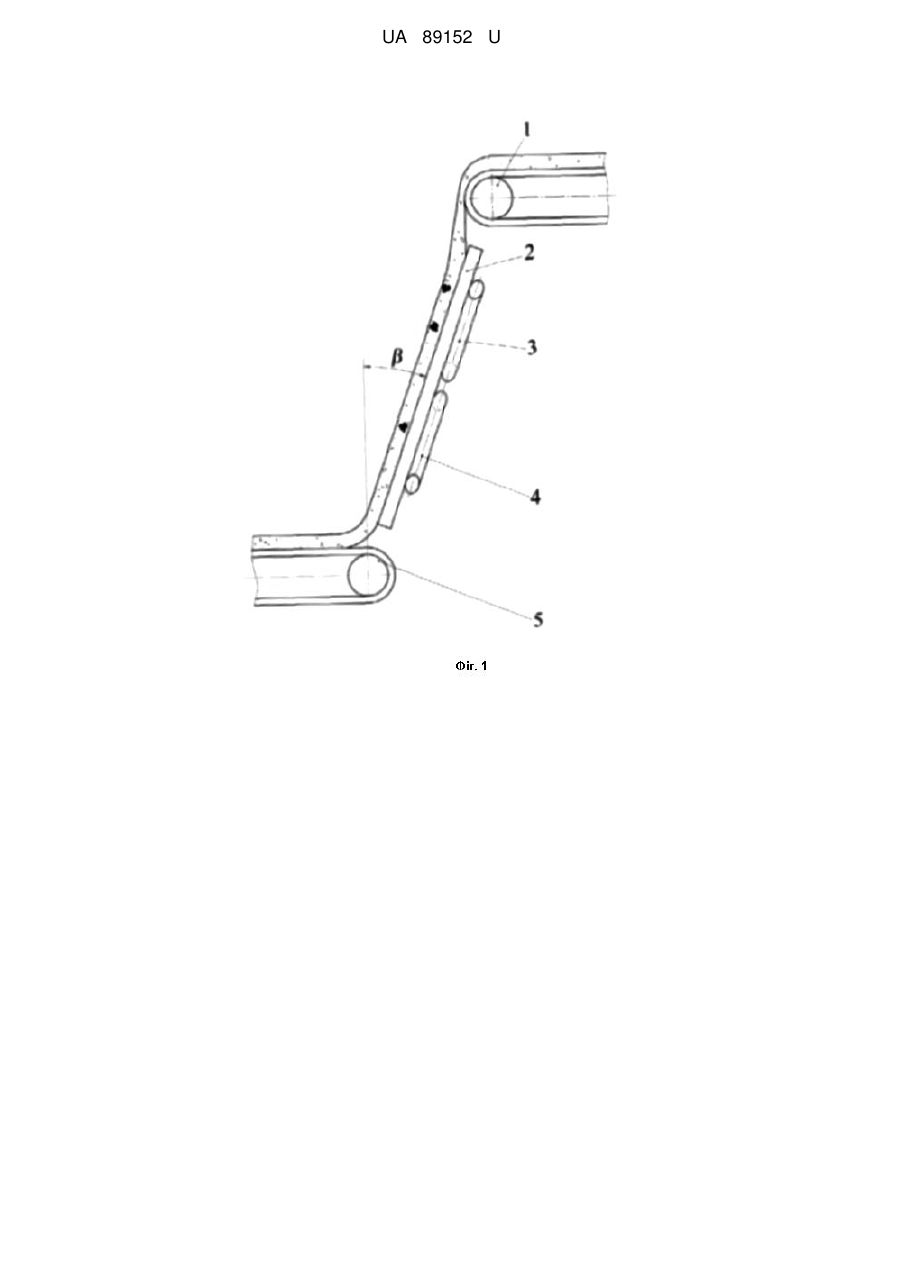

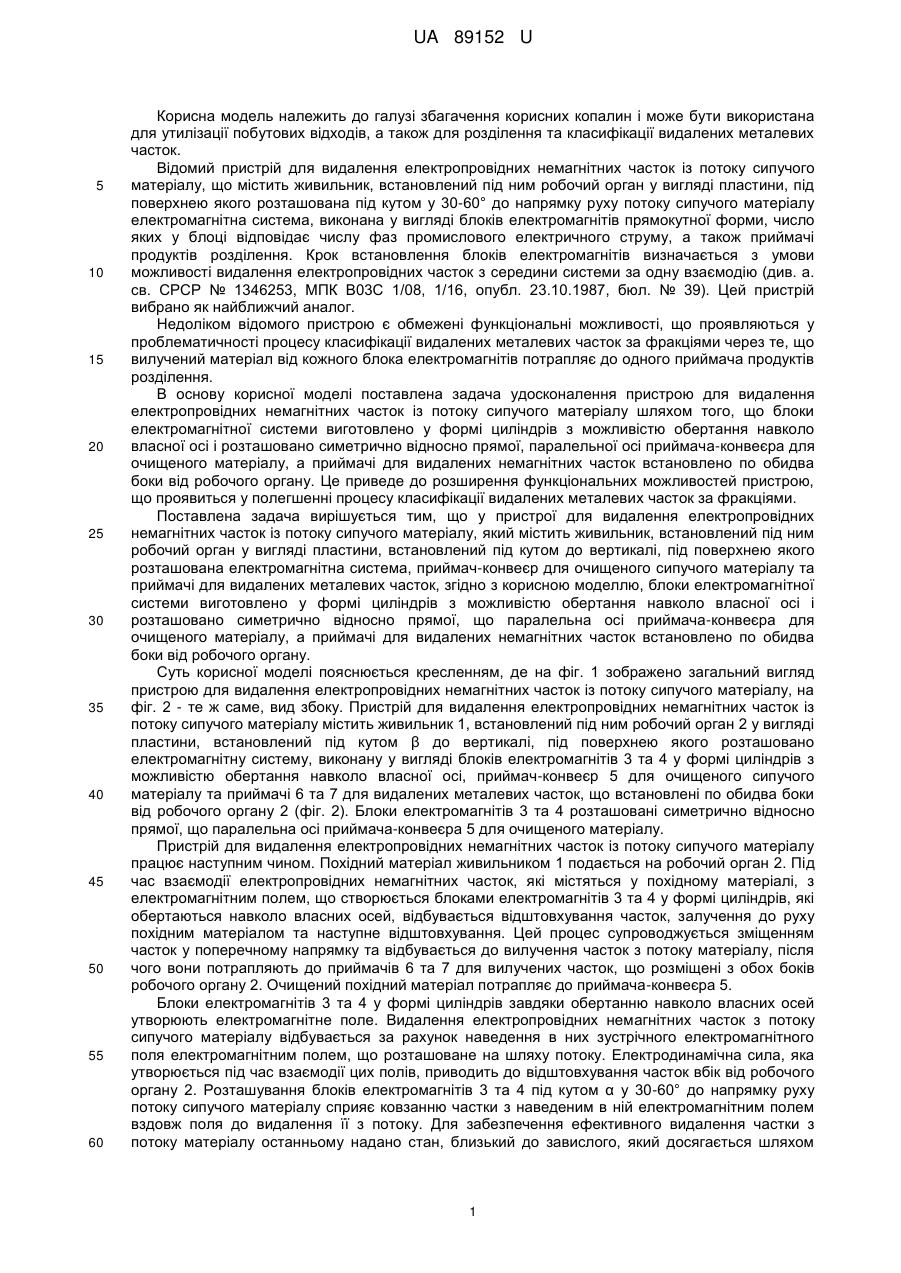

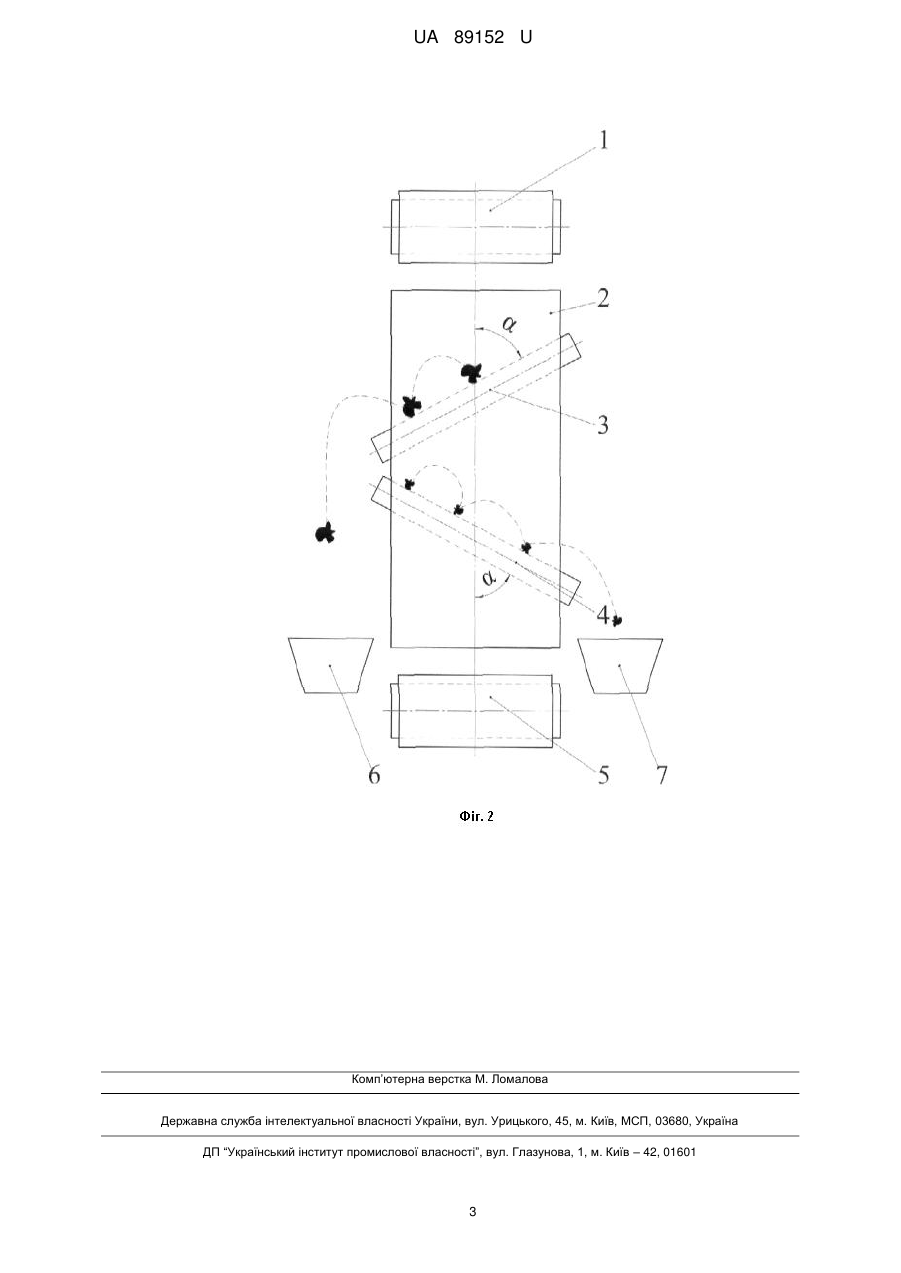

Реферат: Пристрій для видалення електропровідних немагнітних часток із потоку сипучого матеріалу містить живильник, встановлений під ним під кутом до вертикалі робочий орган у вигляді пластини, під поверхнею якого розташована електромагнітна система, приймач-конвеєр для очищеного сипучого матеріалу та приймачі для видалених металевих часток. При цьому блоки електромагнітної системи виготовлено у формі циліндрів з можливістю обертання навколо власної осі і розташовано симетрично відносно прямої, паралельної осі приймача-конвеєра для очищеного матеріалу, а приймачі для видалених немагнітних часток встановлено по обидва боки від робочого органа. UA 89152 U (12) UA 89152 U UA 89152 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі збагачення корисних копалин і може бути використана для утилізації побутових відходів, а також для розділення та класифікації видалених металевих часток. Відомий пристрій для видалення електропровідних немагнітних часток із потоку сипучого матеріалу, що містить живильник, встановлений під ним робочий орган у вигляді пластини, під поверхнею якого розташована під кутом у 30-60° до напрямку руху потоку сипучого матеріалу електромагнітна система, виконана у вигляді блоків електромагнітів прямокутної форми, число яких у блоці відповідає числу фаз промислового електричного струму, а також приймачі продуктів розділення. Крок встановлення блоків електромагнітів визначається з умови можливості видалення електропровідних часток з середини системи за одну взаємодію (див. а. св. СРСР № 1346253, МПК В03С 1/08, 1/16, опубл. 23.10.1987, бюл. № 39). Цей пристрій вибрано як найближчий аналог. Недоліком відомого пристрою є обмежені функціональні можливості, що проявляються у проблематичності процесу класифікації видалених металевих часток за фракціями через те, що вилучений матеріал від кожного блока електромагнітів потрапляє до одного приймача продуктів розділення. В основу корисної моделі поставлена задача удосконалення пристрою для видалення електропровідних немагнітних часток із потоку сипучого матеріалу шляхом того, що блоки електромагнітної системи виготовлено у формі циліндрів з можливістю обертання навколо власної осі і розташовано симетрично відносно прямої, паралельної осі приймача-конвеєра для очищеного матеріалу, а приймачі для видалених немагнітних часток встановлено по обидва боки від робочого органу. Це приведе до розширення функціональних можливостей пристрою, що проявиться у полегшенні процесу класифікації видалених металевих часток за фракціями. Поставлена задача вирішується тим, що у пристрої для видалення електропровідних немагнітних часток із потоку сипучого матеріалу, який містить живильник, встановлений під ним робочий орган у вигляді пластини, встановлений під кутом до вертикалі, під поверхнею якого розташована електромагнітна система, приймач-конвеєр для очищеного сипучого матеріалу та приймачі для видалених металевих часток, згідно з корисною моделлю, блоки електромагнітної системи виготовлено у формі циліндрів з можливістю обертання навколо власної осі і розташовано симетрично відносно прямої, що паралельна осі приймача-конвеєра для очищеного матеріалу, а приймачі для видалених немагнітних часток встановлено по обидва боки від робочого органу. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено загальний вигляд пристрою для видалення електропровідних немагнітних часток із потоку сипучого матеріалу, на фіг. 2 - те ж саме, вид збоку. Пристрій для видалення електропровідних немагнітних часток із потоку сипучого матеріалу містить живильник 1, встановлений під ним робочий орган 2 у вигляді пластини, встановлений під кутом β до вертикалі, під поверхнею якого розташовано електромагнітну систему, виконану у вигляді блоків електромагнітів 3 та 4 у формі циліндрів з можливістю обертання навколо власної осі, приймач-конвеєр 5 для очищеного сипучого матеріалу та приймачі 6 та 7 для видалених металевих часток, що встановлені по обидва боки від робочого органу 2 (фіг. 2). Блоки електромагнітів 3 та 4 розташовані симетрично відносно прямої, що паралельна осі приймача-конвеєра 5 для очищеного матеріалу. Пристрій для видалення електропровідних немагнітних часток із потоку сипучого матеріалу працює наступним чином. Похідний матеріал живильником 1 подається на робочий орган 2. Під час взаємодії електропровідних немагнітних часток, які містяться у похідному матеріалі, з електромагнітним полем, що створюється блоками електромагнітів 3 та 4 у формі циліндрів, які обертаються навколо власних осей, відбувається відштовхування часток, залучення до руху похідним матеріалом та наступне відштовхування. Цей процес супроводжується зміщенням часток у поперечному напрямку та відбувається до вилучення часток з потоку матеріалу, після чого вони потрапляють до приймачів 6 та 7 для вилучених часток, що розміщені з обох боків робочого органу 2. Очищений похідний матеріал потрапляє до приймача-конвеєра 5. Блоки електромагнітів 3 та 4 у формі циліндрів завдяки обертанню навколо власних осей утворюють електромагнітне поле. Видалення електропровідних немагнітних часток з потоку сипучого матеріалу відбувається за рахунок наведення в них зустрічного електромагнітного поля електромагнітним полем, що розташоване на шляху потоку. Електродинамічна сила, яка утворюється під час взаємодії цих полів, приводить до відштовхування часток вбік від робочого органу 2. Розташування блоків електромагнітів 3 та 4 під кутом α у 30-60° до напрямку руху потоку сипучого матеріалу сприяє ковзанню частки з наведеним в ній електромагнітним полем вздовж поля до видалення її з потоку. Для забезпечення ефективного видалення частки з потоку матеріалу останньому надано стан, близький до завислого, який досягається шляхом 1 UA 89152 U 5 ковзання по робочому органу 2, встановленому під кутом β, близьким до вертикалі. Для розширення функціональних можливостей пристрою, що проявиться у полегшенні процесу класифікації видалених металевих часток за фракціями, електромагнітна система виконана у вигляді блоків електромагнітів, виготовлених у формі циліндрів з можливістю обертання навколо власної осі, блоки електромагнітів розташовані симетрично відносно прямої, паралельної осі приймача-конвеєра для очищеного матеріалу, приймачі для видалених немагнітних часток встановлені по обидва боки від робочого органу. Частота обертання електромагнітних систем визначається емпіричним шляхом з умов роду часток для видалення. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Пристрій для видалення електропровідних немагнітних часток із потоку сипучого матеріалу, який містить живильник, встановлений під ним під кутом до вертикалі робочий орган у вигляді пластини, під поверхнею якого розташована електромагнітна система, приймач-конвеєр для очищеного сипучого матеріалу та приймачі для видалених металевих часток, який відрізняється тим, що блоки електромагнітної системи виготовлено у формі циліндрів з можливістю обертання навколо власної осі і розташовано симетрично відносно прямої, паралельної осі приймача-конвеєра для очищеного матеріалу, а приймачі для видалених немагнітних часток встановлено по обидва боки від робочого органа. 2 UA 89152 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
