Спосіб комплексної переробки нафтошламів

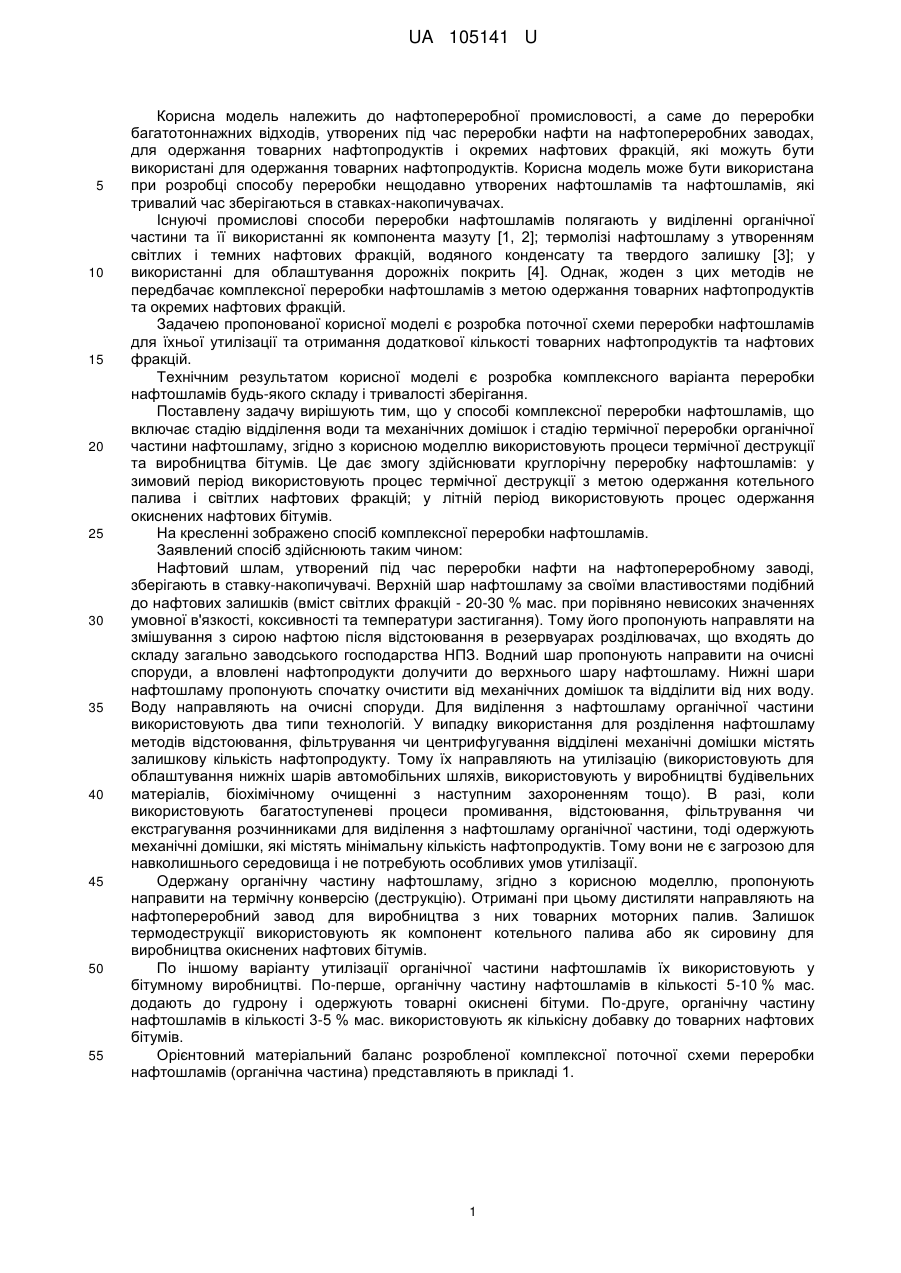

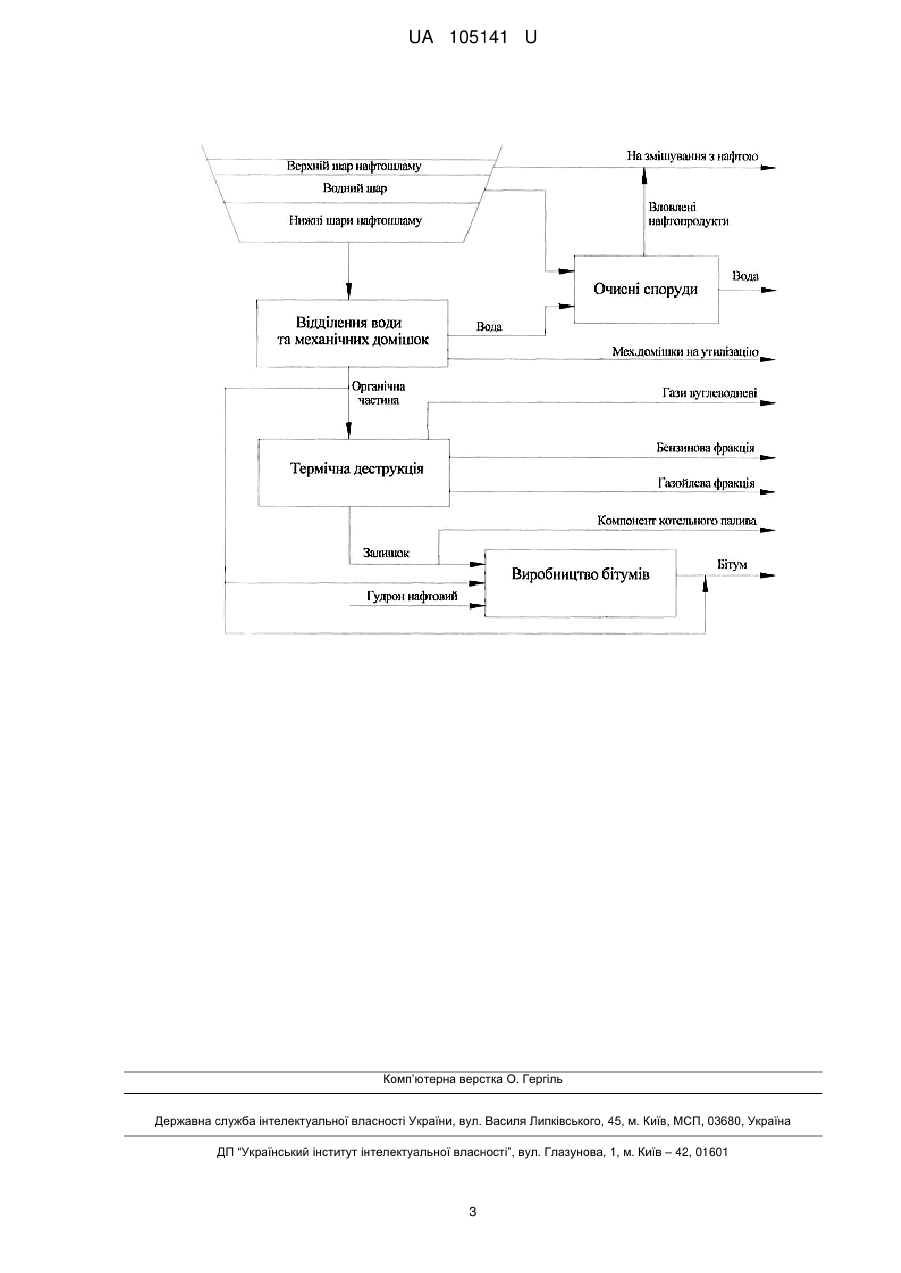

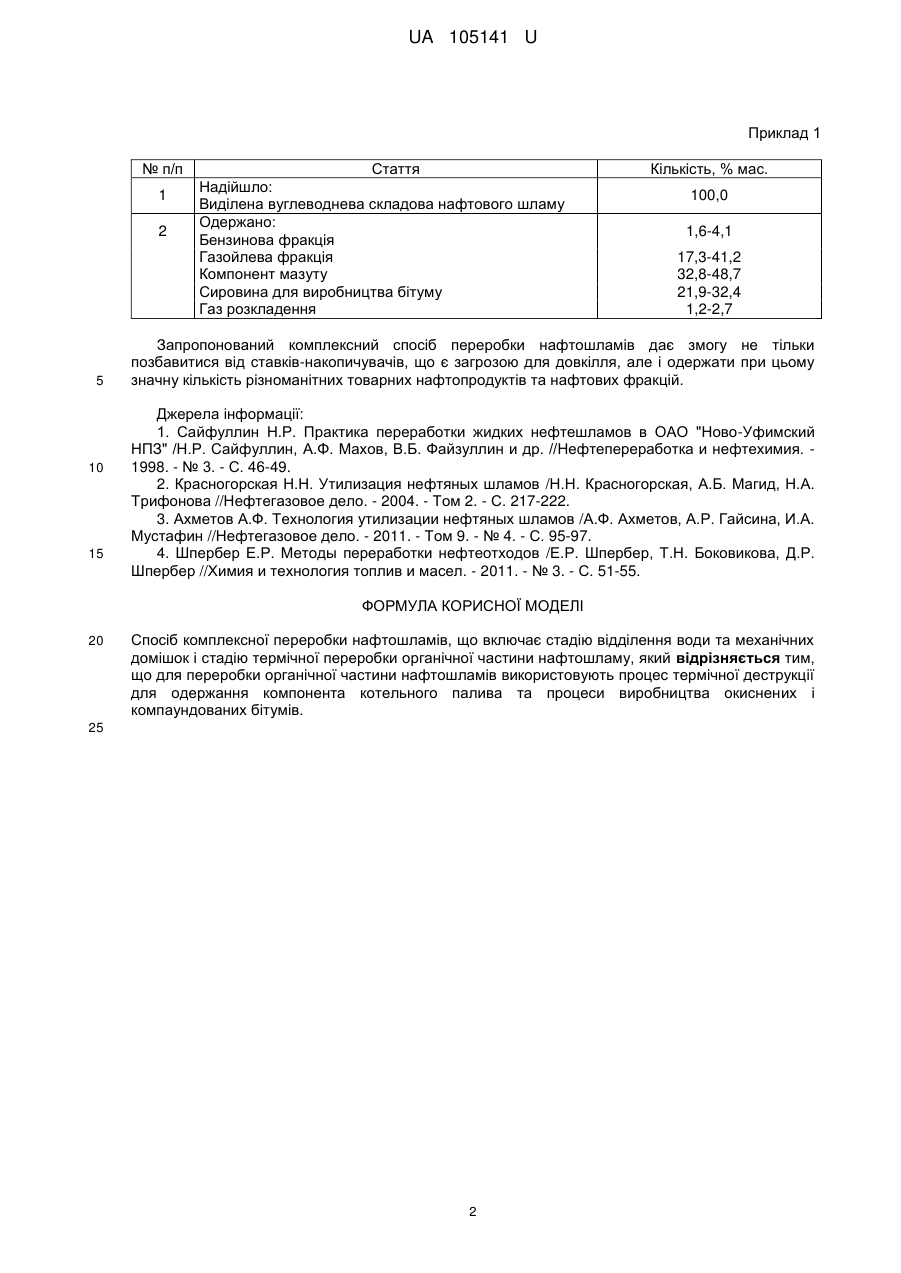

Реферат: UA 105141 U UA 105141 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до нафтопереробної промисловості, а саме до переробки багатотоннажних відходів, утворених під час переробки нафти на нафтопереробних заводах, для одержання товарних нафтопродуктів і окремих нафтових фракцій, які можуть бути використані для одержання товарних нафтопродуктів. Корисна модель може бути використана при розробці способу переробки нещодавно утворених нафтошламів та нафтошламів, які тривалий час зберігаються в ставках-накопичувачах. Існуючі промислові способи переробки нафтошламів полягають у виділенні органічної частини та її використанні як компонента мазуту [1, 2]; термолізі нафтошламу з утворенням світлих і темних нафтових фракцій, водяного конденсату та твердого залишку [3]; у використанні для облаштування дорожніх покрить [4]. Однак, жоден з цих методів не передбачає комплексної переробки нафтошламів з метою одержання товарних нафтопродуктів та окремих нафтових фракцій. Задачею пропонованої корисної моделі є розробка поточної схеми переробки нафтошламів для їхньої утилізації та отримання додаткової кількості товарних нафтопродуктів та нафтових фракцій. Технічним результатом корисної моделі є розробка комплексного варіанта переробки нафтошламів будь-якого складу і тривалості зберігання. Поставлену задачу вирішують тим, що у способі комплексної переробки нафтошламів, що включає стадію відділення води та механічних домішок і стадію термічної переробки органічної частини нафтошламу, згідно з корисною моделлю використовують процеси термічної деструкції та виробництва бітумів. Це дає змогу здійснювати круглорічну переробку нафтошламів: у зимовий період використовують процес термічної деструкції з метою одержання котельного палива і світлих нафтових фракцій; у літній період використовують процес одержання окиснених нафтових бітумів. На кресленні зображено спосіб комплексної переробки нафтошламів. Заявлений спосіб здійснюють таким чином: Нафтовий шлам, утворений під час переробки нафти на нафтопереробному заводі, зберігають в ставку-накопичувачі. Верхній шар нафтошламу за своїми властивостями подібний до нафтових залишків (вміст світлих фракцій - 20-30 % мас. при порівняно невисоких значеннях умовної в'язкості, коксивності та температури застигання). Тому його пропонують направляти на змішування з сирою нафтою після відстоювання в резервуарах розділювачах, що входять до складу загально заводського господарства НПЗ. Водний шар пропонують направити на очисні споруди, а вловлені нафтопродукти долучити до верхнього шару нафтошламу. Нижні шари нафтошламу пропонують спочатку очистити від механічних домішок та відділити від них воду. Воду направляють на очисні споруди. Для виділення з нафтошламу органічної частини використовують два типи технологій. У випадку використання для розділення нафтошламу методів відстоювання, фільтрування чи центрифугування відділені механічні домішки містять залишкову кількість нафтопродукту. Тому їх направляють на утилізацію (використовують для облаштування нижніх шарів автомобільних шляхів, використовують у виробництві будівельних матеріалів, біохімічному очищенні з наступним захороненням тощо). В разі, коли використовують багатоступеневі процеси промивання, відстоювання, фільтрування чи екстрагування розчинниками для виділення з нафтошламу органічної частини, тоді одержують механічні домішки, які містять мінімальну кількість нафтопродуктів. Тому вони не є загрозою для навколишнього середовища і не потребують особливих умов утилізації. Одержану органічну частину нафтошламу, згідно з корисною моделлю, пропонують направити на термічну конверсію (деструкцію). Отримані при цьому дистиляти направляють на нафтопереробний завод для виробництва з них товарних моторних палив. Залишок термодеструкції використовують як компонент котельного палива або як сировину для виробництва окиснених нафтових бітумів. По іншому варіанту утилізації органічної частини нафтошламів їх використовують у бітумному виробництві. По-перше, органічну частину нафтошламів в кількості 5-10 % мас. додають до гудрону і одержують товарні окиснені бітуми. По-друге, органічну частину нафтошламів в кількості 3-5 % мас. використовують як кількісну добавку до товарних нафтових бітумів. Орієнтовний матеріальний баланс розробленої комплексної поточної схеми переробки нафтошламів (органічна частина) представляють в прикладі 1. 1 UA 105141 U Приклад 1 № п/п 1 2 5 10 15 Стаття Надійшло: Виділена вуглеводнева складова нафтового шламу Одержано: Бензинова фракція Газойлева фракція Компонент мазуту Сировина для виробництва бітуму Газ розкладення Кількість, % мас. 100,0 1,6-4,1 17,3-41,2 32,8-48,7 21,9-32,4 1,2-2,7 Запропонований комплексний спосіб переробки нафтошламів дає змогу не тільки позбавитися від ставків-накопичувачів, що є загрозою для довкілля, але і одержати при цьому значну кількість різноманітних товарних нафтопродуктів та нафтових фракцій. Джерела інформації: 1. Сайфуллин Н.Р. Практика переработки жидких нефтешламов в ОАО "Ново-Уфимский НПЗ" /Н.Р. Сайфуллин, Α.Φ. Махов, В.Б. Файзуллин и др. //Нефтепереработка и нефтехимия. 1998. - № 3. - С. 46-49. 2. Красногорская Н.Н. Утилизация нефтяных шламов /Н.Н. Красногорская, А.Б. Магид, Н.А. Трифонова //Нефтегазовое дело. - 2004. - Том 2. - С. 217-222. 3. Ахметов А.Ф. Технология утилизации нефтяных шламов /А.Ф. Ахметов, А.Р. Гайсина, И.А. Мустафин //Нефтегазовое дело. - 2011. - Том 9. - № 4. - С. 95-97. 4. Шпербер Е.Р. Методы переработки нефтеотходов /Е.Р. Шпербер, Т.Н. Боковикова, Д.Р. Шпербер //Химия и технология топлив и масел. - 2011. - № 3. - С. 51-55. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Спосіб комплексної переробки нафтошламів, що включає стадію відділення води та механічних домішок і стадію термічної переробки органічної частини нафтошламу, який відрізняється тим, що для переробки органічної частини нафтошламів використовують процес термічної деструкції для одержання компонента котельного палива та процеси виробництва окиснених і компаундованих бітумів. 25 2 UA 105141 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
