Спосіб термічної утилізації нафтошламів та установка для його реалізації
Номер патенту: 74635
Опубліковано: 16.01.2006
Автори: Рудюк Микола Васильович, Коваль Ольга Миколаївна, Маркіна Людмила Миколаївна
Формула / Реферат
1. Спосіб термічної утилізації нафтошламів, що включає піроліз нафтошламів без доступу повітря з одержанням твердого вуглецевого залишку та багатокомпонентної парогазової суміші, багатоступеневе циркуляційне охолодження парогазової суміші, розподіл її на компоненти у вигляді конденсату різних фракцій, повернення конденсату важкої фракції у реактор піролізу до одержання більш легких фракцій і конденсацію вихідної парогазової суміші у вихідному конденсаторі з одержанням піролізного газу та рідкого палива, який відрізняється тим, що попередньо визначають вологість нафтошламів, доводять її до 10-40 %, після чого нафтошлами перемішують і одночасно барботують димовими газами з температурою 400-600 °С, чим нагрівають нафтошлами до температури 60-80 °С, витримують 5-15 хвилин і вводять гідроксид лужного металу, одержану суміш нагрівають до температури 120-130 °С шляхом збільшення об'єму димових газів, якими барботують цю суміш, і підтримують зазначену температуру до повного зв’язування сполук сірки, що знаходяться в нафтошламах, після чого суміш подають до реактора піролізу і піддають піролізу при температурі 500-1100 °С до повного видалення летких складових з твердого вуглецевого залишку, охолодження багатокомпонентної парогазової суміші проводять при температурі 220-375 °С, а утворений при цьому конденсат важких фракцій повертають до реактора піролізу, при цьому підтримують надлишок тиску у реакторі в діапазоні 0,005-0,01 МПа.

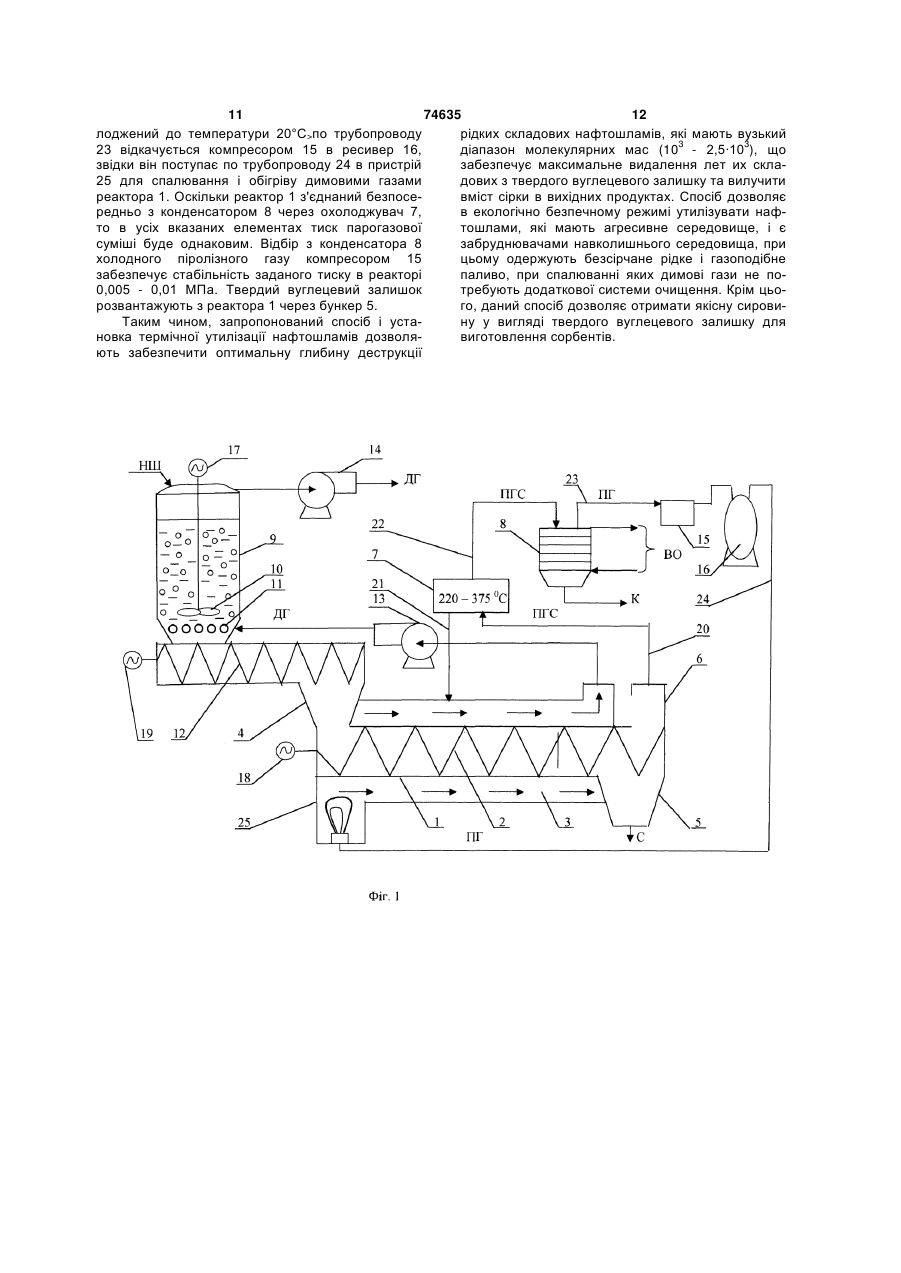

2. Установка для термічної утилізації нафтошламів, що містить реактор піролізу зі шнеком, системою зовнішнього обігріву, бункерами завантаження та розвантаження і патрубком для відведення парогазової суміші, охолоджувач парогазової суміші і вихідний конденсатор з водяним охолодженням, яка відрізняється тим, що вона обладнана змішувачем з мішалкою та колектором барботажного пристрою, який розміщений в нижній частині змішувача, шнеком, який ущільнює нафтошлами і з'єднує нижню частину змішувача з бункером завантаження реактора, насосом високого тиску, вхід якого з'єднаний з системою зовнішнього обігріву реактора, а вихід - з колектором барботажного пристрою, димососом, що з'єднаний зі змішувачем, та системою стабілізації тиску у реакторі, що містить встановлені послідовно з вихідним конденсатором компресор та ресивер, з'єднаний з системою зовнішнього обігріву реактора.
Текст
1. Спосіб термічної утилізації нафтошламів, що включає піроліз нафтошламів без доступу повітря з одержанням твердого вуглецевого залишку та багатокомпонентної парогазової суміші, багатоступеневе циркуляційне охолодження парогазової суміші, розподіл її на компоненти у вигляді конденсату різних фракцій, повернення конденсату важкої фракції у реактор піролізу до одержання більш легких фракцій і конденсацію вихідної парогазової суміші у вихідному конденсаторі з одержанням піролізного газу та рідкого палива, який відрізняється тим, що попередньо визначають вологість нафтошламів, доводять її до 10-40 %, після чого нафтошлами перемішують і одночасно барботують димовими газами з температурою 400-600 °С, чим нагрівають нафтошлами до тем C2 2 UA 1 3 74635 4 жанням багатокомпонентної парогазової суміші та явленого способу є "Спосіб утилізації органічних твердого вуглецевого залишку, подальше охоловідходів" [див. патент України № 52840 МПК 7 F 23 дження парогазової суміші, розподіл її на компоG 5/027, опубл. 15.01.03. Бюл. № 1], що включає ненти у вигляді рідкої та газоподібної фракції, а піроліз відходів у реакторі без доступу повітря при твердий вуглецевий залишок подрібнюють і гранутемпературі 400-980°С з одержанням твердого люють разом зі змочувальною рідиною, потім вивуглецевого залишку та багатокомпонентної паросушують гранули, при цьому рідку фазу розділягазової суміші, подальше її охолодження в багатоють при допомозі відстоювання на легкі вуглеводи контурній циркуляційній системі охолодження з і суміш важких вуглеводів та води, цю суміш викорозрахунком кількості контурів і температури охористовують як змочувальну рідину для гранулюлоджувачів, відбір важкої рідкої фракції та одервання. жання на кінцевому контурі рідкої фракції з зазнаОзнаки, які збігаються з ознаками способу, що ченою молекулярною масою, контроль заявляється: молекулярної маси рідкої фракції, одержаної на - процес термічного розкладу органічних відкінцевому контурі системи охолоджування, при ходів методом піролізу без доступу повітря з одеМ>150 температуру охолоджувачів кожного контуржанням багатокомпонентної парогазової суміші ру, починаючи з першого, зменшують від розрахута твердого вуглецевого залишку; нкової максимум на 50°С, а при М
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for thermal utilization of oil slime and installation for its realization
Автори англійськоюRudiuk Mykola Vasyliovych, Markina Liudmyla Mykolaivna, Koval Olha Mykolaivna
Назва патенту російськоюСпособ термической утилизации нефтешламов и установка для его реализации
Автори російськоюРудюк Николай Васильевич, Маркина Людмила Николаевна, Коваль Ольга Николаевна
МПК / Мітки
МПК: F23G 5/027, C10G 1/00
Мітки: спосіб, реалізації, установка, термічної, утилізації, нафтошламів
Код посилання
<a href="https://ua.patents.su/7-74635-sposib-termichno-utilizaci-naftoshlamiv-ta-ustanovka-dlya-jjogo-realizaci.html" target="_blank" rel="follow" title="База патентів України">Спосіб термічної утилізації нафтошламів та установка для його реалізації</a>
