Пристрій для напівкоксування пастоподібних нафтошламів

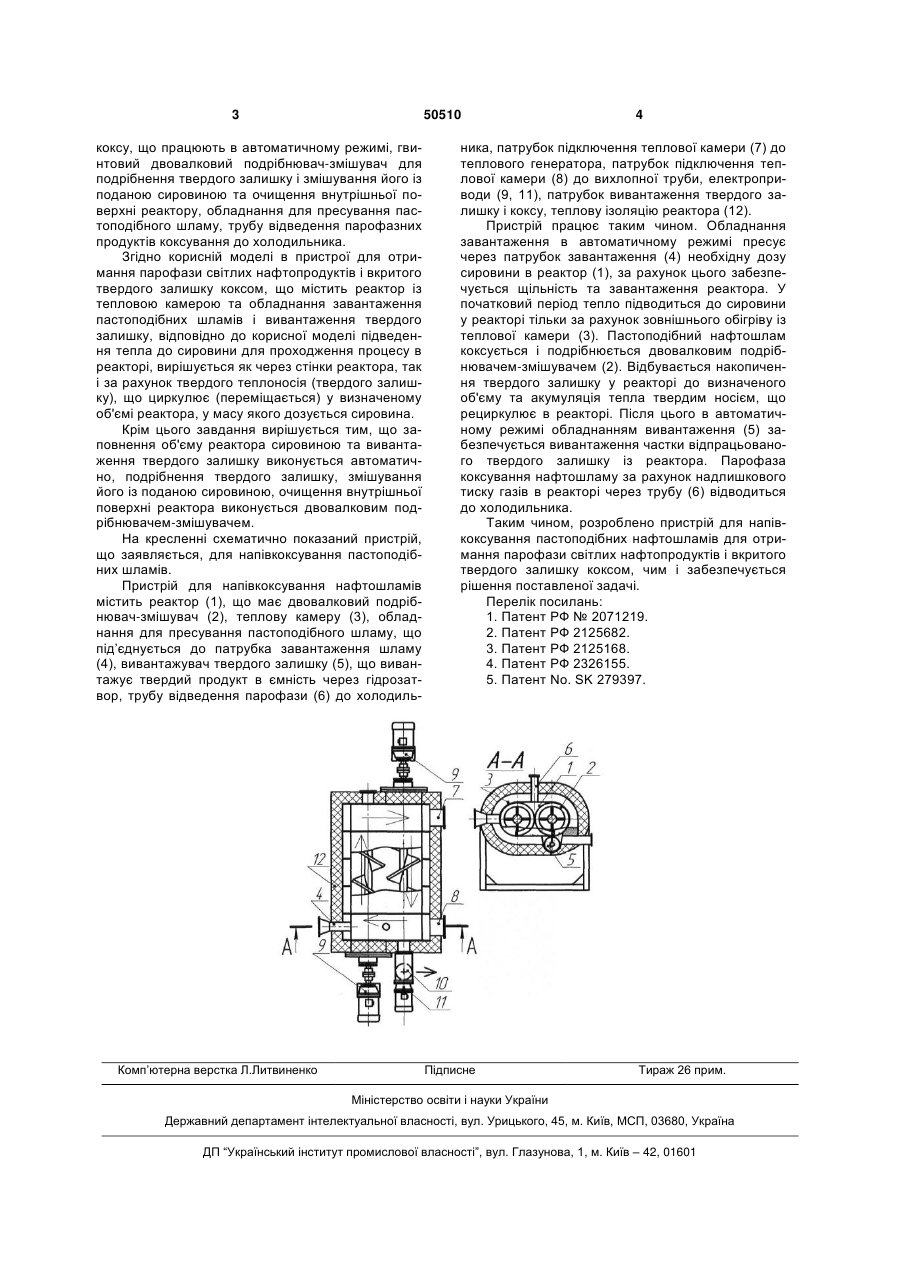

Пристрій для напівкоксування пастоподібних нафтошламів для отримання парофази світлих нафтопродуктів і вкритого твердого залишку коксом, що містить реактор із тепловою камерою, де підведення тепла до сировини для проходження 3 50510 коксу, що працюють в автоматичному режимі, гвинтовий двовалковий подрібнювач-змішувач для подрібнення твердого залишку і змішування його із поданою сировиною та очищення внутрішньої поверхні реактору, обладнання для пресування пастоподібного шламу, трубу відведення парофазних продуктів коксування до холодильника. Згідно корисній моделі в пристрої для отримання парофази світлих нафтопродуктів і вкритого твердого залишку коксом, що містить реактор із тепловою камерою та обладнання завантаження пастоподібних шламів і вивантаження твердого залишку, відповідно до корисної моделі підведення тепла до сировини для проходження процесу в реакторі, вирішується як через стінки реактора, так і за рахунок твердого теплоносія (твердого залишку), що циркулює (переміщається) у визначеному об'ємі реактора, у масу якого дозується сировина. Крім цього завдання вирішується тим, що заповнення об'єму реактора сировиною та вивантаження твердого залишку виконується автоматично, подрібнення твердого залишку, змішування його із поданою сировиною, очищення внутрішньої поверхні реактора виконується двовалковим подрібнювачем-змішувачем. На кресленні схематично показаний пристрій, що заявляється, для напівкоксування пастоподібних шламів. Пристрій для напівкоксування нафтошламів містить реактор (1), що має двовалковий подрібнювач-змішувач (2), теплову камеру (3), обладнання для пресування пастоподібного шламу, що під’єднується до патрубка завантаження шламу (4), вивантажувач твердого залишку (5), що вивантажує твердий продукт в ємність через гідрозатвор, трубу відведення парофази (6) до холодиль Комп’ютерна верстка Л.Литвиненко 4 ника, патрубок підключення теплової камери (7) до теплового генератора, патрубок підключення теплової камери (8) до вихлопної труби, електроприводи (9, 11), патрубок вивантаження твердого залишку і коксу, теплову ізоляцію реактора (12). Пристрій працює таким чином. Обладнання завантаження в автоматичному режимі пресує через патрубок завантаження (4) необхідну дозу сировини в реактор (1), за рахунок цього забезпечується щільність та завантаження реактора. У початковий період тепло підводиться до сировини у реакторі тільки за рахунок зовнішнього обігріву із теплової камери (3). Пастоподібний нафтошлам коксується і подрібнюється двовалковим подрібнювачем-змішувачем (2). Відбувається накопичення твердого залишку у реакторі до визначеного об'єму та акумуляція тепла твердим носієм, що рециркулює в реакторі. Після цього в автоматичному режимі обладнанням вивантаження (5) забезпечується вивантаження частки відпрацьованого твердого залишку із реактора. Парофаза коксування нафтошламу за рахунок надлишкового тиску газів в реакторі через трубу (6) відводиться до холодильника. Таким чином, розроблено пристрій для напівкоксування пастоподібних нафтошламів для отримання парофази світлих нафтопродуктів і вкритого твердого залишку коксом, чим і забезпечується рішення поставленої задачі. Перелік посилань: 1. Патент РФ № 2071219. 2. Патент РФ 2125682. 3. Патент РФ 2125168. 4. Патент РФ 2326155. 5. Патент No. SK 279397. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
