Автоматизований спосіб видачі товарів в магазинах та аптеках

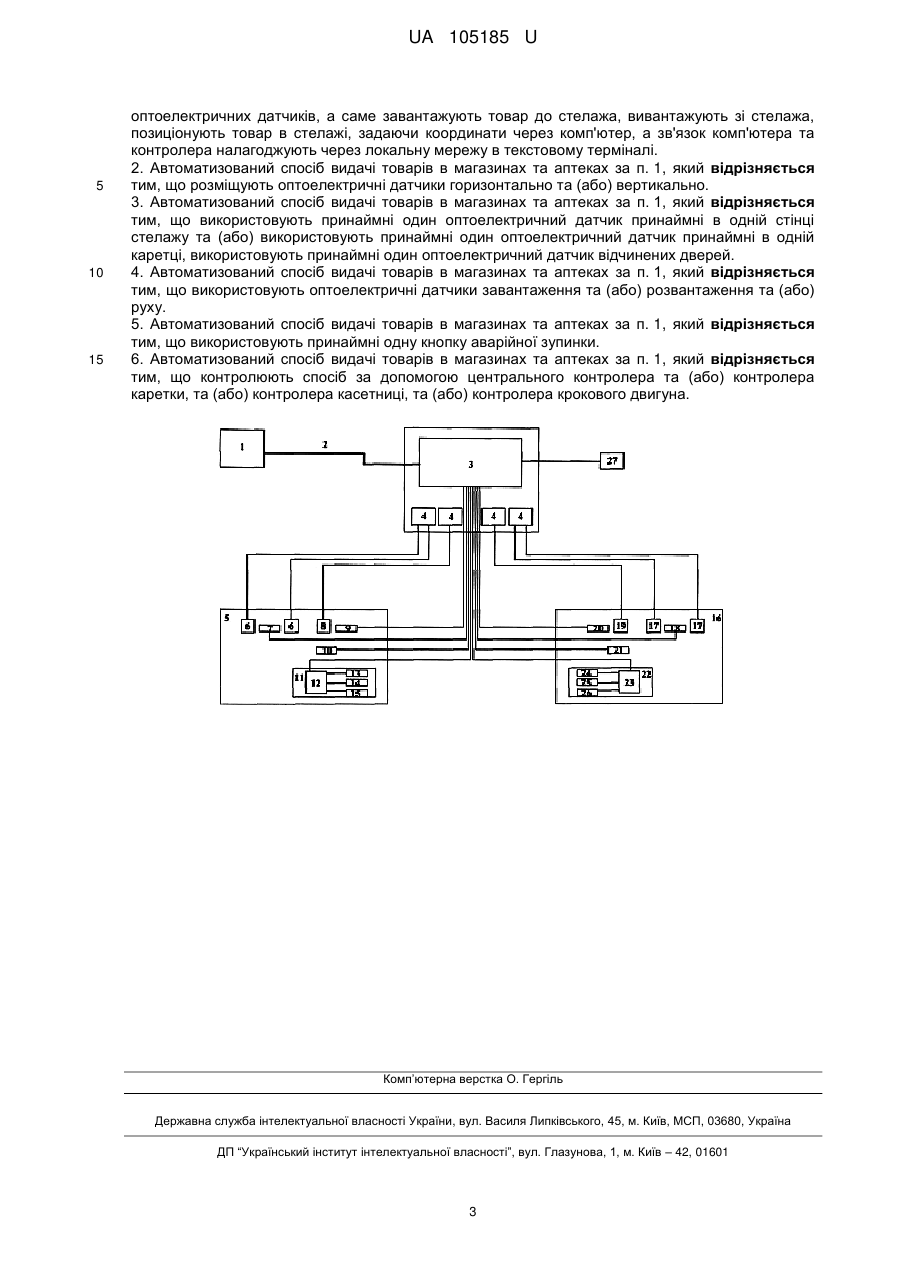

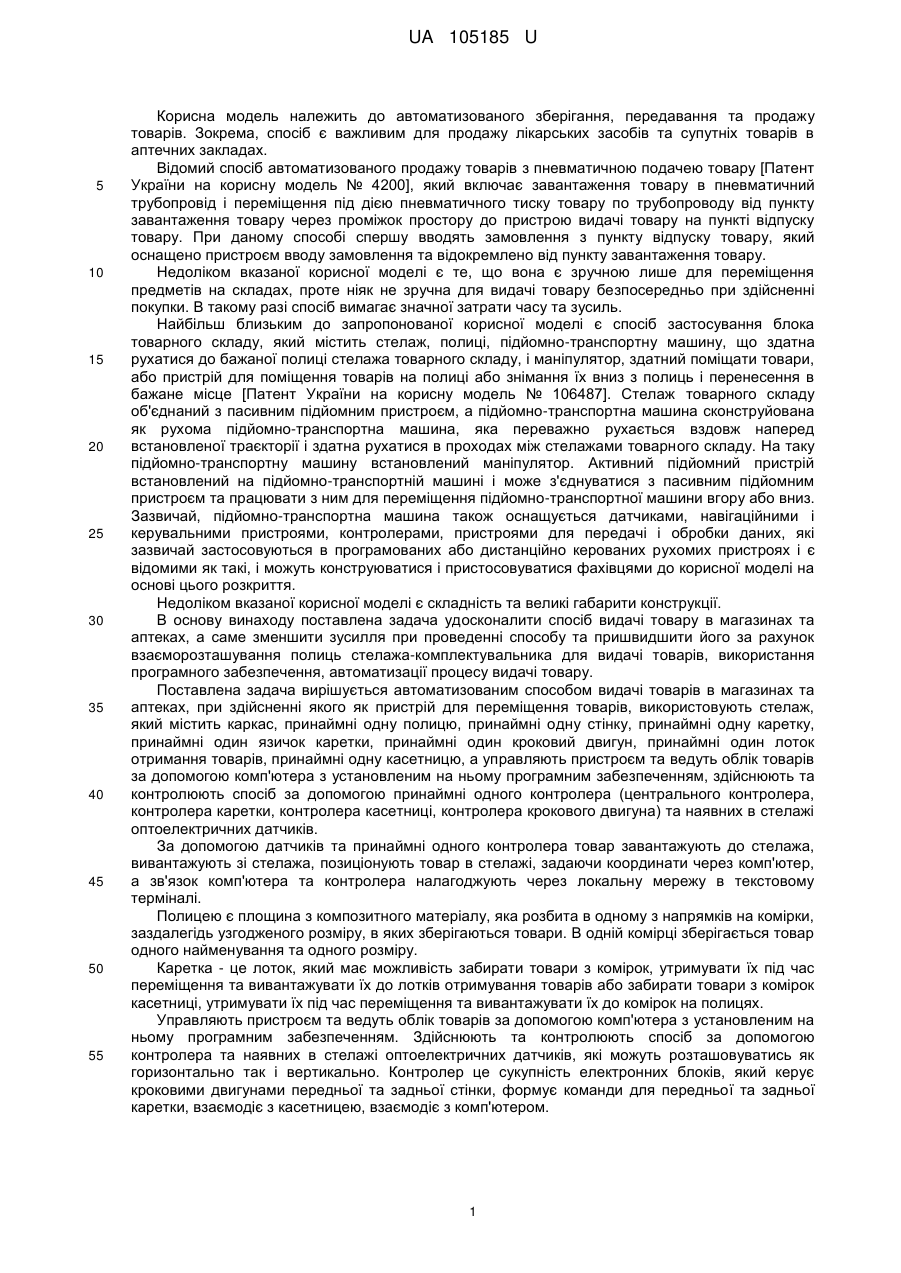

Реферат: Автоматизований спосіб видачі товарів в магазинах та аптеках полягає в управлінні принаймні одним пристроєм для переміщення товарів від одного місця до іншого. Як пристрій для переміщення товарів використовують стелаж, який містить каркас, принаймні одну полицю, принаймні одну стінку, принаймні одну каретку, принаймні один язичок каретки, принаймні один кроковий двигун, принаймні один лоток отримання товарів, принаймні одну касетницю, а управляють пристроєм та ведуть облік товарів за допомогою комп'ютера з установленим на ньому програмним забезпеченням, здійснюють та (або) контролюють спосіб за допомогою принаймні одного контролера та наявних в стелажі оптоелектричних датчиків, а саме завантажують товар до стелажа, вивантажують зі стелажа, позиціонують товар в стелажі, задаючи координати через комп'ютер, а зв'язок комп'ютера та контролера налагоджують через локальну мережу в текстовому терміналі. UA 105185 U (54) АВТОМАТИЗОВАНИЙ СПОСІБ ВИДАЧІ ТОВАРІВ В МАГАЗИНАХ ТА АПТЕКАХ UA 105185 U UA 105185 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до автоматизованого зберігання, передавання та продажу товарів. Зокрема, спосіб є важливим для продажу лікарських засобів та супутніх товарів в аптечних закладах. Відомий спосіб автоматизованого продажу товарів з пневматичною подачею товару [Патент України на корисну модель № 4200], який включає завантаження товару в пневматичний трубопровід і переміщення під дією пневматичного тиску товару по трубопроводу від пункту завантаження товару через проміжок простору до пристрою видачі товару на пункті відпуску товару. При даному способі спершу вводять замовлення з пункту відпуску товару, який оснащено пристроєм вводу замовлення та відокремлено від пункту завантаження товару. Недоліком вказаної корисної моделі є те, що вона є зручною лише для переміщення предметів на складах, проте ніяк не зручна для видачі товару безпосередньо при здійсненні покупки. В такому разі спосіб вимагає значної затрати часу та зусиль. Найбільш близьким до запропонованої корисної моделі є спосіб застосування блока товарного складу, який містить стелаж, полиці, підйомно-транспортну машину, що здатна рухатися до бажаної полиці стелажа товарного складу, і маніпулятор, здатний поміщати товари, або пристрій для поміщення товарів на полиці або знімання їх вниз з полиць і перенесення в бажане місце [Патент України на корисну модель № 106487]. Стелаж товарного складу об'єднаний з пасивним підйомним пристроєм, а підйомно-транспортна машина сконструйована як рухома підйомно-транспортна машина, яка переважно рухається вздовж наперед встановленої траєкторії і здатна рухатися в проходах між стелажами товарного складу. На таку підйомно-транспортну машину встановлений маніпулятор. Активний підйомний пристрій встановлений на підйомно-транспортній машині і може з'єднуватися з пасивним підйомним пристроєм та працювати з ним для переміщення підйомно-транспортної машини вгору або вниз. Зазвичай, підйомно-транспортна машина також оснащується датчиками, навігаційними і керувальними пристроями, контролерами, пристроями для передачі і обробки даних, які зазвичай застосовуються в програмованих або дистанційно керованих рухомих пристроях і є відомими як такі, і можуть конструюватися і пристосовуватися фахівцями до корисної моделі на основі цього розкриття. Недоліком вказаної корисної моделі є складність та великі габарити конструкції. В основу винаходу поставлена задача удосконалити спосіб видачі товару в магазинах та аптеках, а саме зменшити зусилля при проведенні способу та пришвидшити його за рахунок взаєморозташування полиць стелажа-комплектувальника для видачі товарів, використання програмного забезпечення, автоматизації процесу видачі товару. Поставлена задача вирішується автоматизованим способом видачі товарів в магазинах та аптеках, при здійсненні якого як пристрій для переміщення товарів, використовують стелаж, який містить каркас, принаймні одну полицю, принаймні одну стінку, принаймні одну каретку, принаймні один язичок каретки, принаймні один кроковий двигун, принаймні один лоток отримання товарів, принаймні одну касетницю, а управляють пристроєм та ведуть облік товарів за допомогою комп'ютера з установленим на ньому програмним забезпеченням, здійснюють та контролюють спосіб за допомогою принаймні одного контролера (центрального контролера, контролера каретки, контролера касетниці, контролера крокового двигуна) та наявних в стелажі оптоелектричних датчиків. За допомогою датчиків та принаймні одного контролера товар завантажують до стелажа, вивантажують зі стелажа, позиціонують товар в стелажі, задаючи координати через комп'ютер, а зв'язок комп'ютера та контролера налагоджують через локальну мережу в текстовому терміналі. Полицею є площина з композитного матеріалу, яка розбита в одному з напрямків на комірки, заздалегідь узгодженого розміру, в яких зберігаються товари. В одній комірці зберігається товар одного найменування та одного розміру. Каретка - це лоток, який має можливість забирати товари з комірок, утримувати їх під час переміщення та вивантажувати їх до лотків отримування товарів або забирати товари з комірок касетниці, утримувати їх під час переміщення та вивантажувати їх до комірок на полицях. Управляють пристроєм та ведуть облік товарів за допомогою комп'ютера з установленим на ньому програмним забезпеченням. Здійснюють та контролюють спосіб за допомогою контролера та наявних в стелажі оптоелектричних датчиків, які можуть розташовуватись як горизонтально так і вертикально. Контролер це сукупність електронних блоків, який керує кроковими двигунами передньої та задньої стінки, формує команди для передньої та задньої каретки, взаємодіє з касетницею, взаємодіє з комп'ютером. 1 UA 105185 U 5 10 15 20 25 30 35 40 45 Завантажують товар до стелажа, вивантажують зі стелажа, позиціонують товар в стелажі використовуючи оптоелектричні датчики завантаження або розвантаження або руху, задаючи координати через комп'ютер. Зв'язок комп'ютера та контролера налагоджують через локальну мережу в текстовому терміналі. Для керування стелажем використовують принаймні один оптоелектричних датчик принаймні в одній стінці стелажа, принаймні один оптоелектричний датчик принаймні в одній каретці, принаймні один оптоелектричний датчик відчинених дверей. Для уникнення аварійних ситуацій тощо використовують принаймні одну кнопку аварійної зупинки, які можуть розміщуватись в стінках стелажа. Середня стінка - це вертикальна балка, яка має можливість переміщення в горизонтальній площині за допомогою двох крокових двигунів. А також по цій балці переміщується каретка в вертикальній площині за допомогою крокового двигуна. Стінка необхідна для переміщення передньої каретки до заданої комірки або лотка. Корисна модель пояснюється схемою креслення, де відображено приклад розташування оптоелектричних датчиків та інших складових для проведення способу: 1 - комп'ютер 2 - локальна мережа 3 - центральний контролер 4 - контролер крокового двигуна 5 - передня стінка 6 - кроковий двигун горизонтального напрямку передньої стінки 7 - датчик положення горизонтального напрямку передньої стінки 8 - кроковий двигун вертикального напрямку передньої стінки 9 - датчик положення вертикального напрямку передньої стінки 10 - датчик відчинених дверей передньої стінки 11 - каретка передня 12 - контролер передньої каретки 13 - датчик завантаження передньої каретки 14 - датчик вивантаження передньої каретки 15 - датчик язичка передньої каретки 16 - задня стінка 17 - кроковий двигун горизонтального напрямку задньої стінки 18 - датчик положення горизонтального напрямку задньої стінки 19 - кроковий двигун вертикального напрямку задньої стінки 20 - датчик положення вертикального напрямку задньої стінки 21 - датчик відчинених дверей задньої стінки 22 - задня каретка 23 - контролер задньої каретки 24 - датчик завантаження задньої каретки 25 - датчик вивантаження задньої каретки 26 - датчик язичка задньої каретки 27 - контролер касетниці Технічний результат досягається за рахунок взаєморозташування полиць стелажакомплектувальника для видачі товарів, автоматизації процесу видачі товару, використання програмного забезпечення. Спосіб допомагає готувати товар до продажу та передавати до покупця під час продажу з мінімальними затратами часу та зусиль. Таким чином, при продажу товарів з використанням автоматизованого способу, що заявляється, процес спрощується та відбувається з максимальною продуктивністю. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Автоматизований спосіб видачі товарів в магазинах та аптеках, що полягає в управлінні принаймні одним пристроєм для переміщення товарів від одного місця до іншого, який відрізняється тим, що як пристрій для переміщення товарів використовують стелаж, який містить каркас, принаймні одну полицю, принаймні одну стінку, принаймні одну каретку, принаймні один язичок каретки, принаймні один кроковий двигун, принаймні один лоток отримання товарів, принаймні одну касетницю, а управляють пристроєм та ведуть облік товарів за допомогою комп'ютера з установленим на ньому програмним забезпеченням, здійснюють та (або) контролюють спосіб за допомогою принаймні одного контролера та наявних в стелажі 2 UA 105185 U 5 10 15 оптоелектричних датчиків, а саме завантажують товар до стелажа, вивантажують зі стелажа, позиціонують товар в стелажі, задаючи координати через комп'ютер, а зв'язок комп'ютера та контролера налагоджують через локальну мережу в текстовому терміналі. 2. Автоматизований спосіб видачі товарів в магазинах та аптеках за п. 1, який відрізняється тим, що розміщують оптоелектричні датчики горизонтально та (або) вертикально. 3. Автоматизований спосіб видачі товарів в магазинах та аптеках за п. 1, який відрізняється тим, що використовують принаймні один оптоелектричний датчик принаймні в одній стінці стелажу та (або) використовують принаймні один оптоелектричний датчик принаймні в одній каретці, використовують принаймні один оптоелектричний датчик відчинених дверей. 4. Автоматизований спосіб видачі товарів в магазинах та аптеках за п. 1, який відрізняється тим, що використовують оптоелектричні датчики завантаження та (або) розвантаження та (або) руху. 5. Автоматизований спосіб видачі товарів в магазинах та аптеках за п. 1, який відрізняється тим, що використовують принаймні одну кнопку аварійної зупинки. 6. Автоматизований спосіб видачі товарів в магазинах та аптеках за п. 1, який відрізняється тим, що контролюють спосіб за допомогою центрального контролера та (або) контролера каретки, та (або) контролера касетниці, та (або) контролера крокового двигуна. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
