Механізм видачі штучних товарів у торговельному автоматі

Завантажити PDF файл.

Формула / Реферат

Механізм видачі штучних товарів у торговельному автоматі, що включає похилі напрямні, анкер і привод, який відрізняється тим, що напрямні розташовані паралельно одна одній таким чином, щоб штучний товар, розташований на кожній з напрямних в один шар, мав можливість скочуватися вниз під дією сил гравітації до упору в анкер, при цьому наприкінці кожної напрямної розташований анкер, укріплений на осі й з'єднаний із зубчастим колесом, причому одна з осей з'єднана із приводом, а зубчасті колеса перебувають у зачепленні одне з одним.

Текст

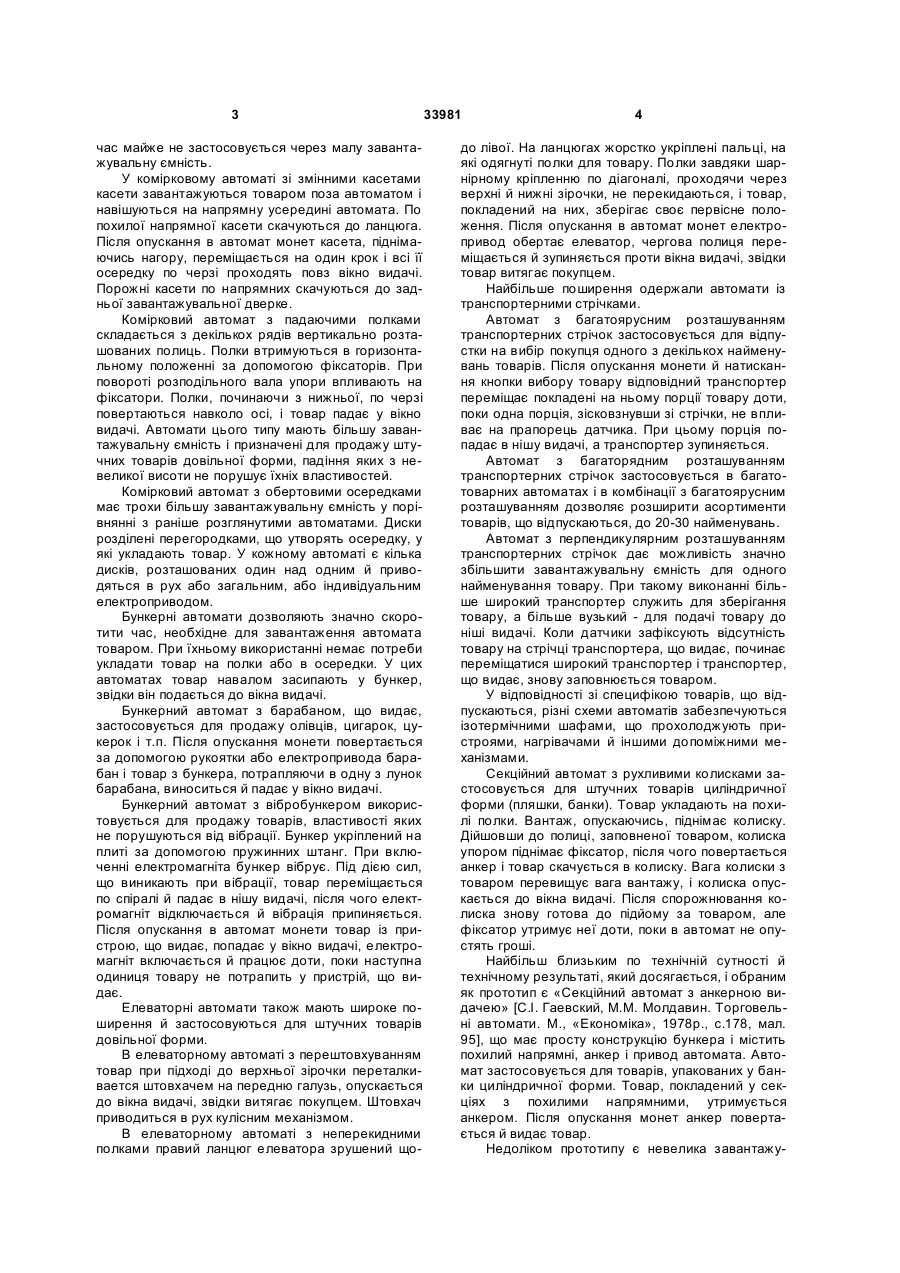

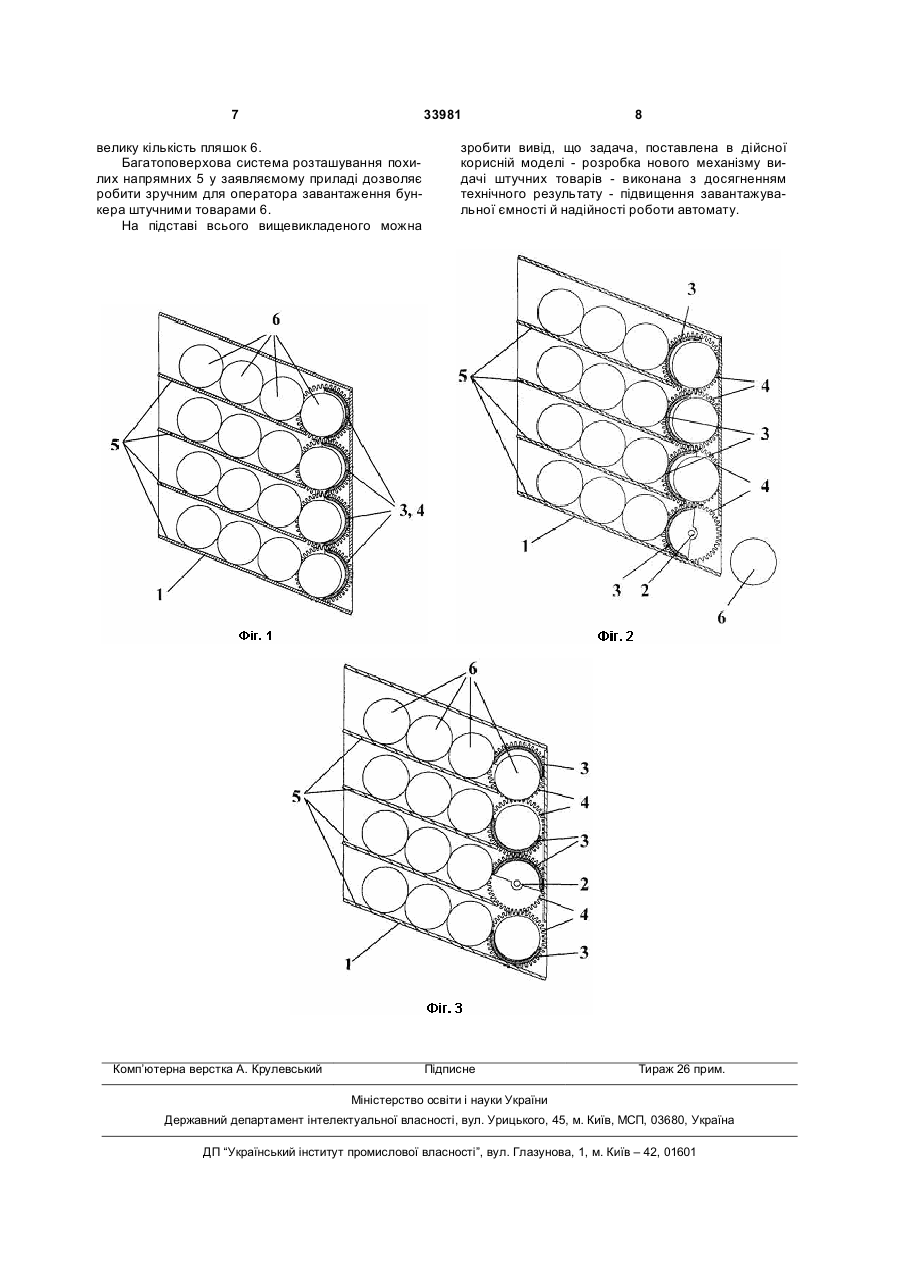

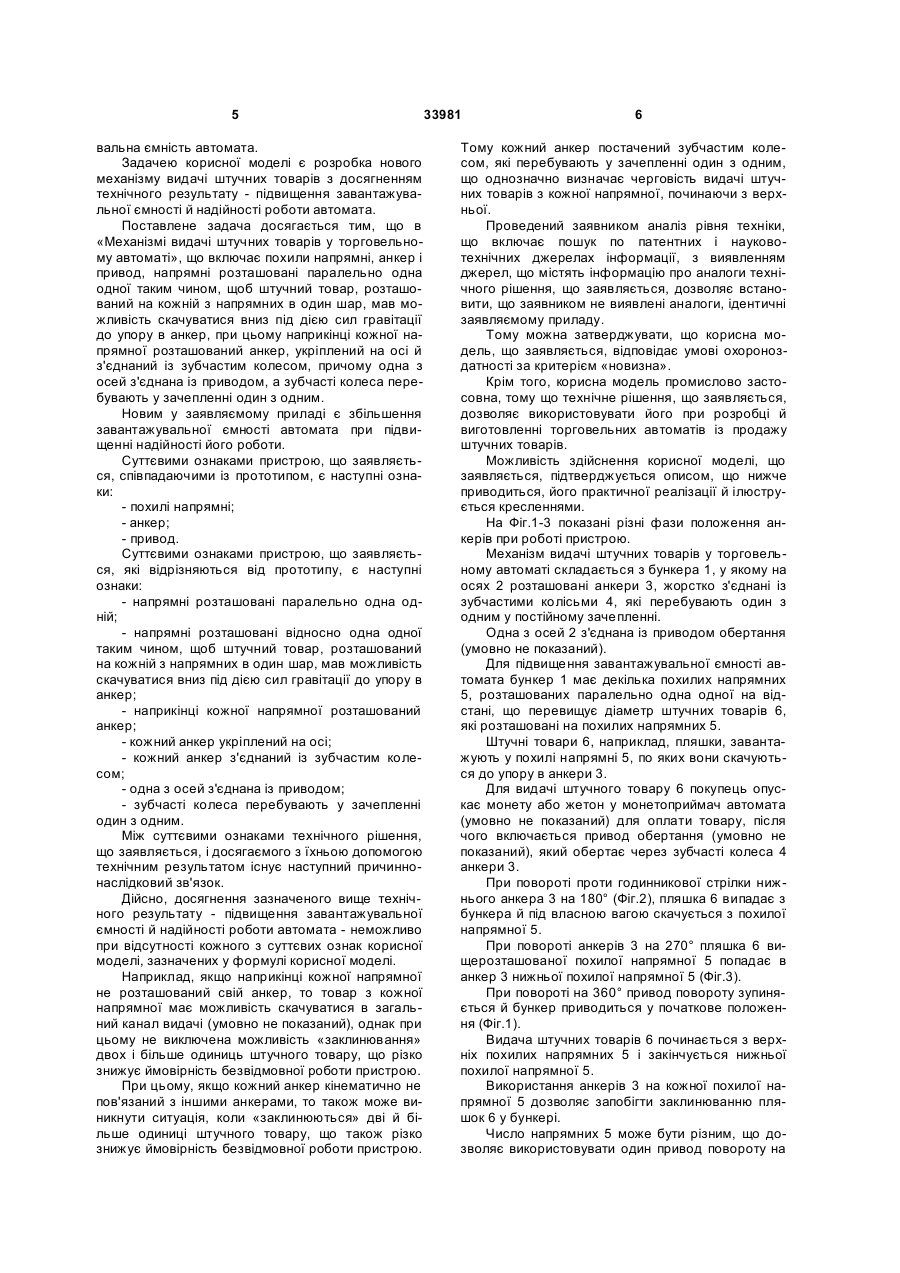

Механізм видачі штучних товарів у торговельному автоматі, що включає похилі напрямні, анкер і привод, який відрізняється тим, що напрямні 3 час майже не застосовується через малу завантажувальну ємність. У комірковому автоматі зі змінними касетами касети завантажуються товаром поза автоматом і навішуються на напрямну усередині автомата. По похилої напрямної касети скачуються до ланцюга. Після опускання в автомат монет касета, піднімаючись нагору, переміщається на один крок і всі її осередку по черзі проходять повз вікно видачі. Порожні касети по напрямних скачуються до задньої завантажувальної дверке. Комірковий автомат з падаючими полками складається з декількох рядів вертикально розташованих полиць. Полки втримуються в горизонтальному положенні за допомогою фіксаторів. При повороті розподільного вала упори впливають на фіксатори. Полки, починаючи з нижньої, по черзі повертаються навколо осі, і товар падає у вікно видачі. Автомати цього типу мають більшу завантажувальну ємність і призначені для продажу штучних товарів довільної форми, падіння яких з невеликої висоти не порушує їхніх властивостей. Комірковий автомат з обертовими осередками має трохи більшу завантажувальну ємність у порівнянні з раніше розглянутими автоматами. Диски розділені перегородками, що утворять осередку, у які укладають товар. У кожному автоматі є кілька дисків, розташованих один над одним й приводяться в рух або загальним, або індивідуальним електроприводом. Бункерні автомати дозволяють значно скоротити час, необхідне для завантаження автомата товаром. При їхньому використанні немає потреби укладати товар на полки або в осередки. У цих автоматах товар навалом засипають у бункер, звідки він подається до вікна видачі. Бункерний автомат з барабаном, що видає, застосовується для продажу олівців, цигарок, цукерок і т.п. Після опускання монети повертається за допомогою рукоятки або електропривода барабан і товар з бункера, потрапляючи в одну з лунок барабана, виноситься й падає у вікно видачі. Бункерний автомат з вібробункером використовується для продажу товарів, властивості яких не порушуються від вібрації. Бункер укріплений на плиті за допомогою пружинних штанг. При включенні електромагніта бункер вібрує. Під дією сил, що виникають при вібрації, товар переміщається по спіралі й падає в нішу видачі, після чого електромагніт відключається й вібрація припиняється. Після опускання в автомат монети товар із пристрою, що видає, попадає у вікно видачі, електромагніт включається й працює доти, поки наступна одиниця товару не потрапить у пристрій, що видає. Елеваторні автомати також мають широке поширення й застосовуються для штучних товарів довільної форми. В елеваторному автоматі з перештовхуванням товар при підході до верхньої зірочки переталкивается штовхачем на передню галузь, опускається до вікна видачі, звідки витягає покупцем. Штовхач приводиться в рух кулісним механізмом. В елеваторному автоматі з неперекидними полками правий ланцюг елеватора зрушений що 33981 4 до лівої. На ланцюгах жорстко укріплені пальці, на які одягнуті полки для товару. Полки завдяки шарнірному кріпленню по діагоналі, проходячи через верхні й нижні зірочки, не перекидаються, і товар, покладений на них, зберігає своє первісне положення. Після опускання в автомат монет електропривод обертає елеватор, чергова полиця переміщається й зупиняється проти вікна видачі, звідки товар витягає покупцем. Найбільше поширення одержали автомати із транспортерними стрічками. Автомат з багатоярусним розташуванням транспортерних стрічок застосовується для відпустки на вибір покупця одного з декількох найменувань товарів. Після опускання монети й натискання кнопки вибору товару відповідний транспортер переміщає покладені на ньому порції товару доти, поки одна порція, зісковзнувши зі стрічки, не впливає на прапорець датчика. При цьому порція попадає в нішу видачі, а транспортер зупиняється. Автомат з багаторядним розташуванням транспортерних стрічок застосовується в багатотоварних автоматах і в комбінації з багатоярусним розташуванням дозволяє розширити асортименти товарів, що відпускаються, до 20-30 найменувань. Автомат з перпендикулярним розташуванням транспортерних стрічок дає можливість значно збільшити завантажувальну ємність для одного найменування товару. При такому виконанні більше широкий транспортер служить для зберігання товару, а більше вузький - для подачі товару до ніші видачі. Коли датчики зафіксують відсутність товару на стрічці транспортера, що видає, починає переміщатися широкий транспортер і транспортер, що видає, знову заповнюється товаром. У відповідності зі специфікою товарів, що відпускаються, різні схеми автоматів забезпечуються ізотермічними шафами, що прохолоджують пристроями, нагрівачами й іншими допоміжними механізмами. Секційний автомат з рухливими колисками застосовується для штучних товарів циліндричної форми (пляшки, банки). Товар укладають на похилі полки. Вантаж, опускаючись, піднімає колиску. Дійшовши до полиці, заповненої товаром, колиска упором піднімає фіксатор, після чого повертається анкер і товар скачується в колиску. Вага колиски з товаром перевищує вага вантажу, і колиска опускається до вікна видачі. Після спорожнювання колиска знову готова до підйому за товаром, але фіксатор утримує неї доти, поки в автомат не опустять гроші. Найбільш близьким по технічній сутності й технічному результаті, який досягається, і обраним як прототип є «Секційний автомат з анкерною видачею» [С.І. Гаевский, М.М. Молдавин. Торговельні автомати. М., «Економіка», 1978р., с.178, мал. 95], що має просту конструкцію бункера і містить похилий напрямні, анкер і привод автомата. Автомат застосовується для товарів, упакованих у банки циліндричної форми. Товар, покладений у секціях з похилими напрямними, утримується анкером. Після опускання монет анкер повертається й видає товар. Недоліком прототипу є невелика завантажу 5 вальна ємність автомата. Задачею корисної моделі є розробка нового механізму видачі штучних товарів з досягненням технічного результату - підвищення завантажувальної ємності й надійності роботи автомата. Поставлене задача досягається тим, що в «Механізмі видачі штучних товарів у торговельному автоматі», що включає похили напрямні, анкер і привод, напрямні розташовані паралельно одна одної таким чином, щоб штучний товар, розташований на кожній з напрямних в один шар, мав можливість скачуватися вниз під дією сил гравітації до упору в анкер, при цьому наприкінці кожної напрямної розташований анкер, укріплений на осі й з'єднаний із зубчастим колесом, причому одна з осей з'єднана із приводом, а зубчасті колеса перебувають у зачепленні один з одним. Новим у заявляємому приладі є збільшення завантажувальної ємності автомата при підвищенні надійності його роботи. Суттєвими ознаками пристрою, що заявляється, співпадаючими із прототипом, є наступні ознаки: - похилі напрямні; - анкер; - привод. Суттєвими ознаками пристрою, що заявляється, які відрізняються від прототипу, є наступні ознаки: - напрямні розташовані паралельно одна одній; - напрямні розташовані відносно одна одної таким чином, щоб штучний товар, розташований на кожній з напрямних в один шар, мав можливість скачуватися вниз під дією сил гравітації до упору в анкер; - наприкінці кожної напрямної розташований анкер; - кожний анкер укріплений на осі; - кожний анкер з'єднаний із зубчастим колесом; - одна з осей з'єднана із приводом; - зубчасті колеса перебувають у зачепленні один з одним. Між суттєвими ознаками технічного рішення, що заявляється, і досягаємого з їхньою допомогою технічним результатом існує наступний причиннонаслідковий зв'язок. Дійсно, досягнення зазначеного вище технічного результату - підвищення завантажувальної ємності й надійності роботи автомата - неможливо при відсутності кожного з суттєвих ознак корисної моделі, зазначених у формулі корисної моделі. Наприклад, якщо наприкінці кожної напрямної не розташований свій анкер, то товар з кожної напрямної має можливість скачуватися в загальний канал видачі (умовно не показаний), однак при цьому не виключена можливість «заклинювання» двох і більше одиниць штучного товару, що різко знижує ймовірність безвідмовної роботи пристрою. При цьому, якщо кожний анкер кінематично не пов'язаний з іншими анкерами, то також може виникнути ситуація, коли «заклинюються» дві й більше одиниці штучного товару, що також різко знижує ймовірність безвідмовної роботи пристрою. 33981 6 Тому кожний анкер постачений зубчастим колесом, які перебувають у зачепленні один з одним, що однозначно визначає черговість видачі штучних товарів з кожної напрямної, починаючи з верхньої. Проведений заявником аналіз рівня техніки, що включає пошук по патентних і науковотехнічних джерелах інформації, з виявленням джерел, що містять інформацію про аналоги технічного рішення, що заявляється, дозволяє встановити, що заявником не виявлені аналоги, ідентичні заявляємому приладу. Тому можна затверджувати, що корисна модель, що заявляється, відповідає умові охороноздатності за критерієм «новизна». Крім того, корисна модель промислово застосовна, тому що технічне рішення, що заявляється, дозволяє використовувати його при розробці й виготовленні торговельних автоматів із продажу штучних товарів. Можливість здійснення корисної моделі, що заявляється, підтверджується описом, що нижче приводиться, його практичної реалізації й ілюструється кресленнями. На Фіг.1-3 показані різні фази положення анкерів при роботі пристрою. Механізм видачі штучних товарів у торговельному автоматі складається з бункера 1, у якому на осях 2 розташовані анкери 3, жорстко з'єднані із зубчастими колісьми 4, які перебувають один з одним у постійному зачепленні. Одна з осей 2 з'єднана із приводом обертання (умовно не показаний). Для підвищення завантажувальної ємності автомата бункер 1 має декілька похилих напрямних 5, розташованих паралельно одна одної на відстані, що перевищує діаметр штучних товарів 6, які розташовані на похилих напрямних 5. Штучні товари 6, наприклад, пляшки, завантажують у похилі напрямні 5, по яких вони скачуються до упору в анкери 3. Для видачі штучного товару 6 покупець опускає монету або жетон у монетоприймач автомата (умовно не показаний) для оплати товару, після чого включається привод обертання (умовно не показаний), який обертає через зубчасті колеса 4 анкери 3. При повороті проти годинникової стрілки нижнього анкера 3 на 180° (Фіг.2), пляшка 6 випадає з бункера й під власною вагою скачується з похилої напрямної 5. При повороті анкерів 3 на 270° пляшка 6 вищерозташованої похилої напрямної 5 попадає в анкер 3 нижньої похилої напрямної 5 (Фіг.3). При повороті на 360° привод повороту зупиняється й бункер приводиться у початкове положення (Фіг.1). Видача штучних товарів 6 починається з верхніх похилих напрямних 5 і закінчується нижньої похилої напрямної 5. Використання анкерів 3 на кожної похилої напрямної 5 дозволяє запобігти заклинюванню пляшок 6 у бункері. Число напрямних 5 може бути різним, що дозволяє використовувати один привод повороту на 7 33981 велику кількість пляшок 6. Багатоповерхова система розташування похилих напрямних 5 у заявляємому приладі дозволяє робити зручним для оператора завантаження бункера штучними товарами 6. На підставі всього вищевикладеного можна Комп’ютерна верстка А. Крулевський 8 зробити вивід, що задача, поставлена в дійсної корисній моделі - розробка нового механізму видачі штучних товарів - виконана з досягненням технічного результату - підвищення завантажувальної ємності й надійності роботи автомату. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Mechanism of delivery of piece goods in vending machine

Автори англійською

Yanovskyi Volodymyr Henrikhovych, Ivishkin Volodymyr Petrovych

Назва патенту російською

Механизм выдачи штучных товаров в торговом автомате

Автори російською

Яновский Владимир Генрихович, Ивишкин Владимир Петрович

МПК / Мітки

МПК: G07F 11/04

Мітки: торговельному, штучних, автоматі, видачі, механізм, товарів
