Реверсивний шестеренний насос

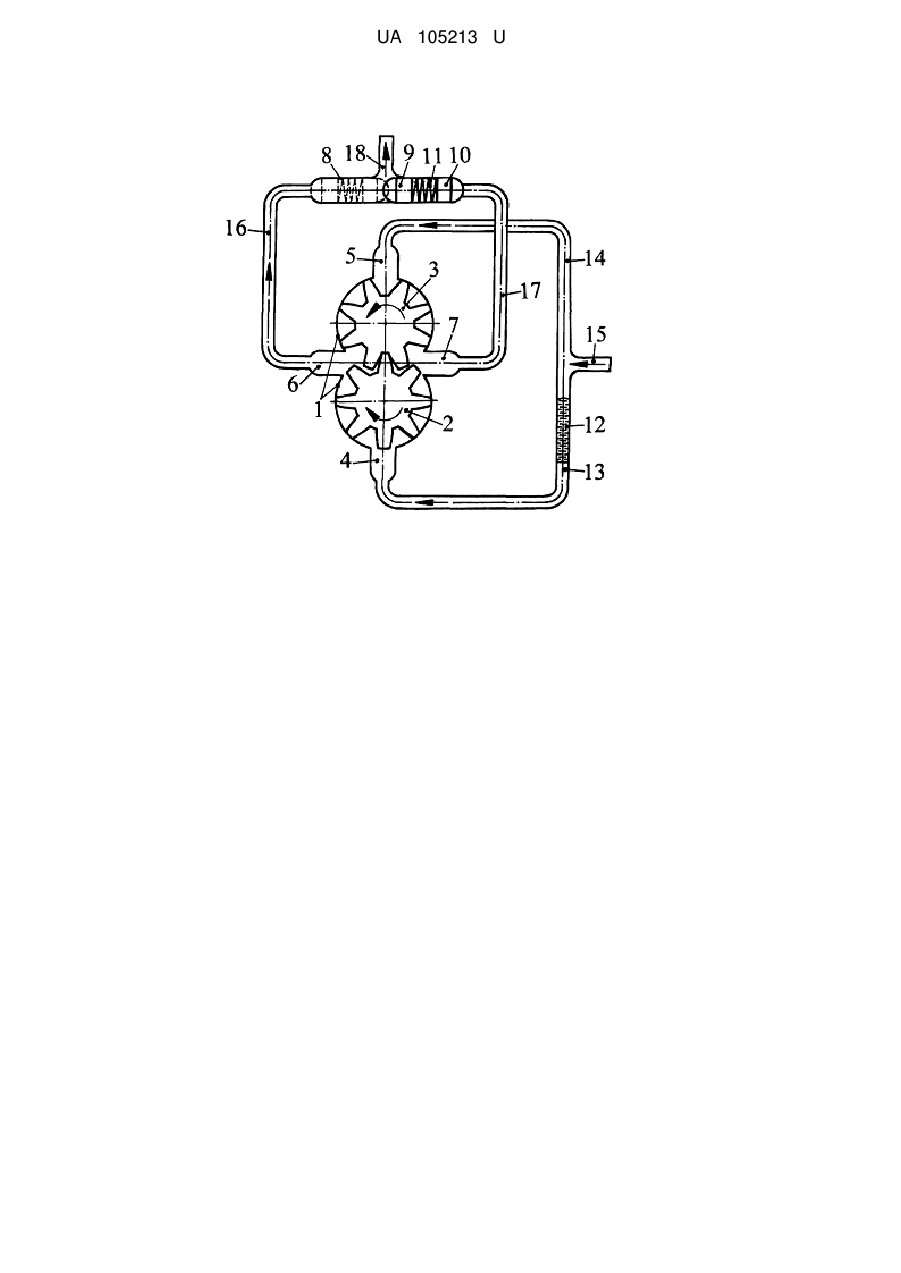

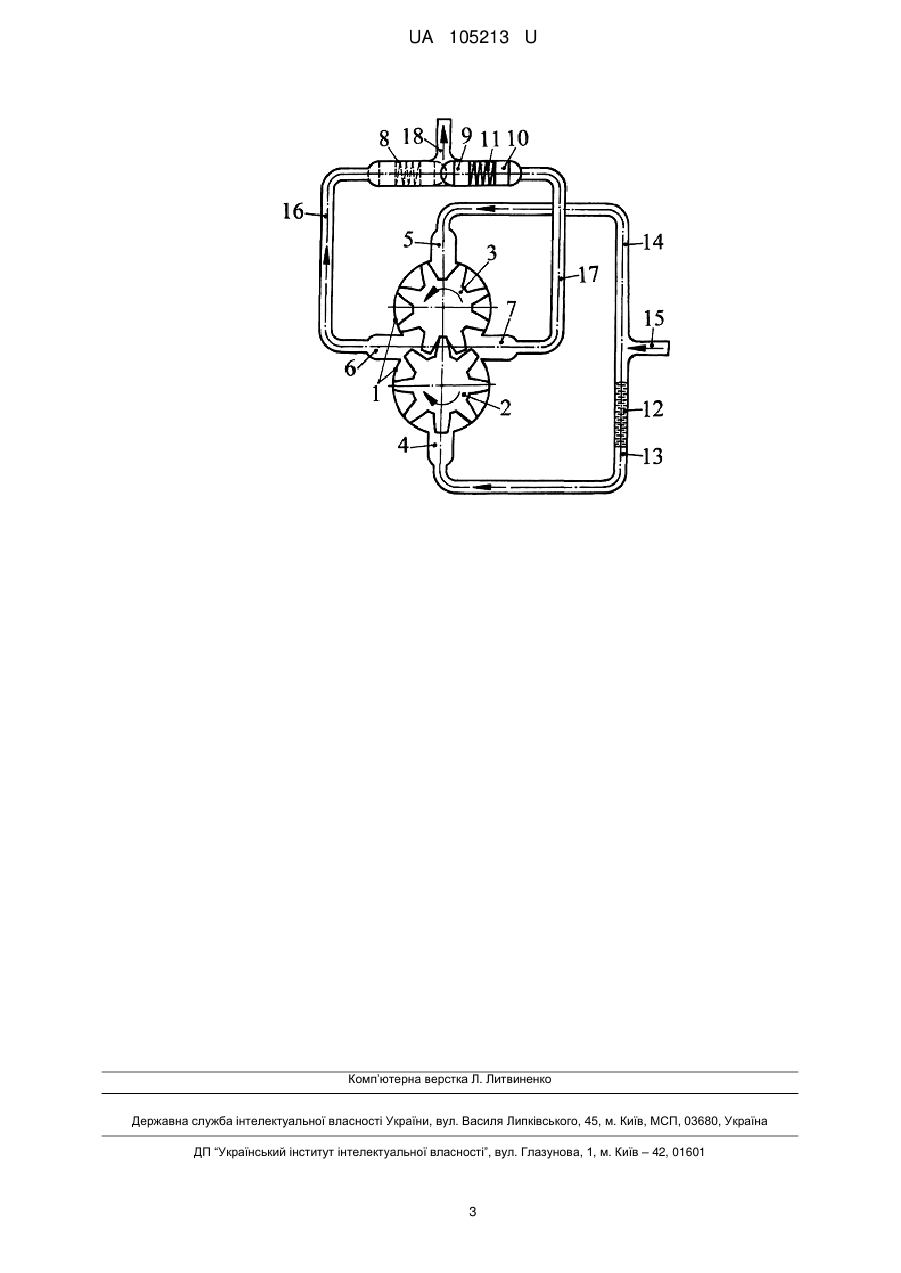

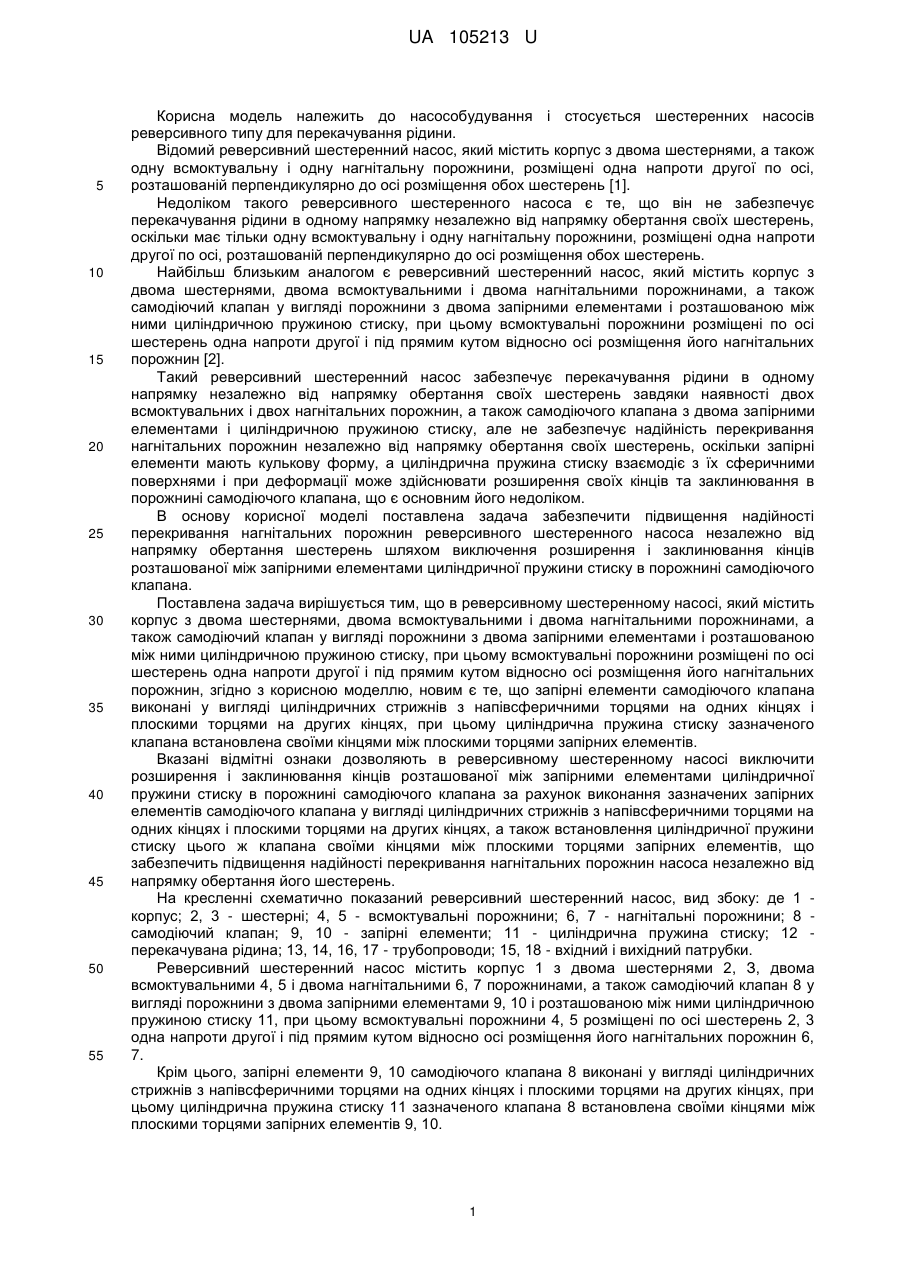

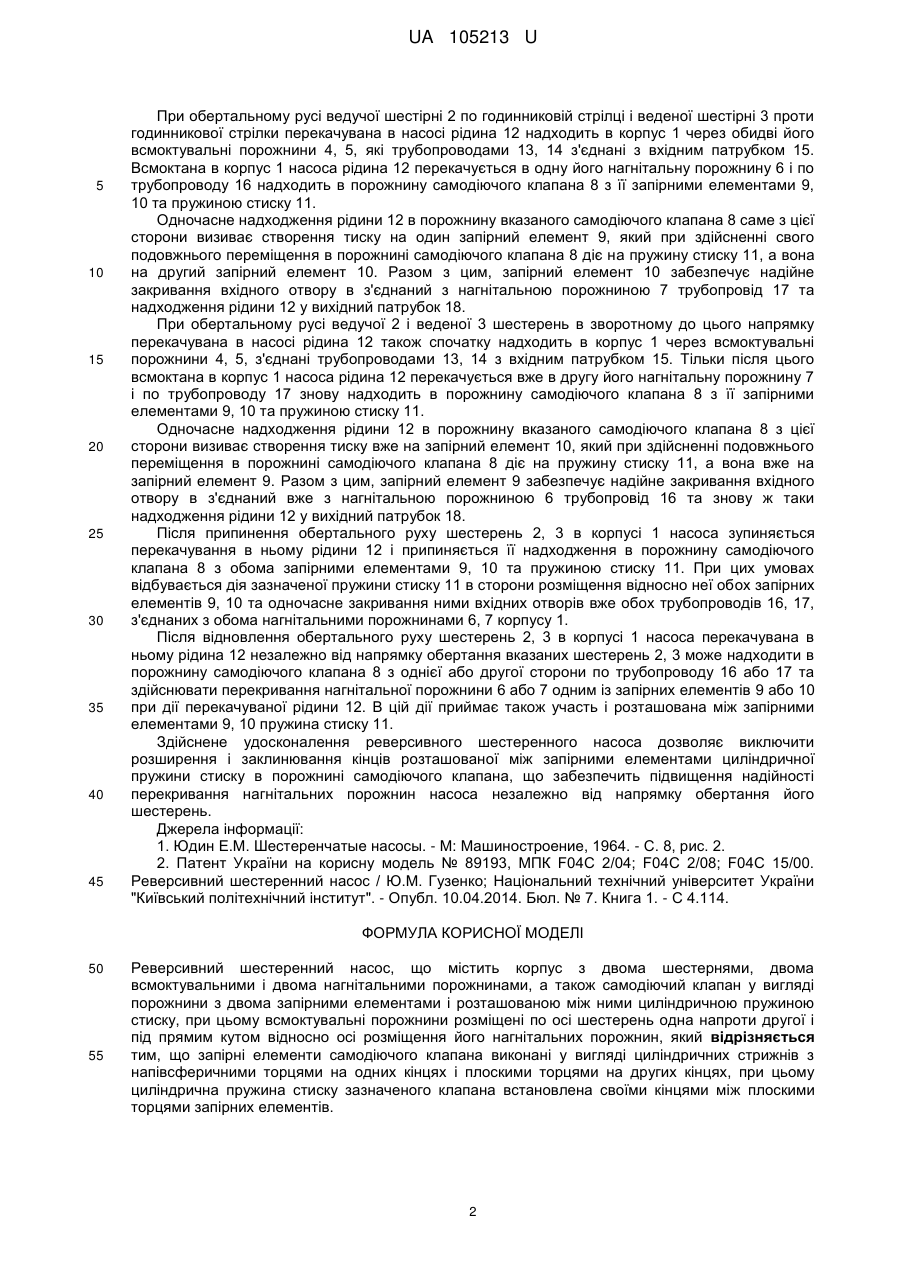

Реферат: Реверсивний шестеренний насос містить корпус з двома шестернями, двома всмоктувальними і двома нагнітальними порожнинами, а також самодіючий клапан у вигляді порожнини з двома запірними елементами і розташованою між ними циліндричною пружиною стиску, при цьому всмоктувальні порожнини розміщені по осі шестерень одна напроти другої і під прямим кутом відносно осі розміщення його нагнітальних порожнин. Запірні елементи самодіючого клапана виконані у вигляді циліндричних стрижнів з напівсферичними торцями на одних кінцях і плоскими торцями на других кінцях, при цьому циліндрична пружина стиску зазначеного клапана встановлена своїми кінцями між плоскими торцями запірних елементів. UA 105213 U (54) РЕВЕРСИВНИЙ ШЕСТЕРЕННИЙ НАСОС UA 105213 U UA 105213 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до насособудування і стосується шестеренних насосів реверсивного типу для перекачування рідини. Відомий реверсивний шестеренний насос, який містить корпус з двома шестернями, а також одну всмоктувальну і одну нагнітальну порожнини, розміщені одна напроти другої по осі, розташованій перпендикулярно до осі розміщення обох шестерень [1]. Недоліком такого реверсивного шестеренного насоса є те, що він не забезпечує перекачування рідини в одному напрямку незалежно від напрямку обертання своїх шестерень, оскільки має тільки одну всмоктувальну і одну нагнітальну порожнини, розміщені одна напроти другої по осі, розташованій перпендикулярно до осі розміщення обох шестерень. Найбільш близьким аналогом є реверсивний шестеренний насос, який містить корпус з двома шестернями, двома всмоктувальними і двома нагнітальними порожнинами, а також самодіючий клапан у вигляді порожнини з двома запірними елементами і розташованою між ними циліндричною пружиною стиску, при цьому всмоктувальні порожнини розміщені по осі шестерень одна напроти другої і під прямим кутом відносно осі розміщення його нагнітальних порожнин [2]. Такий реверсивний шестеренний насос забезпечує перекачування рідини в одному напрямку незалежно від напрямку обертання своїх шестерень завдяки наявності двох всмоктувальних і двох нагнітальних порожнин, а також самодіючого клапана з двома запірними елементами і циліндричною пружиною стиску, але не забезпечує надійність перекривання нагнітальних порожнин незалежно від напрямку обертання своїх шестерень, оскільки запірні елементи мають кулькову форму, а циліндрична пружина стиску взаємодіє з їх сферичними поверхнями і при деформації може здійснювати розширення своїх кінців та заклинювання в порожнині самодіючого клапана, що є основним його недоліком. В основу корисної моделі поставлена задача забезпечити підвищення надійності перекривання нагнітальних порожнин реверсивного шестеренного насоса незалежно від напрямку обертання шестерень шляхом виключення розширення і заклинювання кінців розташованої між запірними елементами циліндричної пружини стиску в порожнині самодіючого клапана. Поставлена задача вирішується тим, що в реверсивному шестеренному насосі, який містить корпус з двома шестернями, двома всмоктувальними і двома нагнітальними порожнинами, а також самодіючий клапан у вигляді порожнини з двома запірними елементами і розташованою між ними циліндричною пружиною стиску, при цьому всмоктувальні порожнини розміщені по осі шестерень одна напроти другої і під прямим кутом відносно осі розміщення його нагнітальних порожнин, згідно з корисною моделлю, новим є те, що запірні елементи самодіючого клапана виконані у вигляді циліндричних стрижнів з напівсферичними торцями на одних кінцях і плоскими торцями на других кінцях, при цьому циліндрична пружина стиску зазначеного клапана встановлена своїми кінцями між плоскими торцями запірних елементів. Вказані відмітні ознаки дозволяють в реверсивному шестеренному насосі виключити розширення і заклинювання кінців розташованої між запірними елементами циліндричної пружини стиску в порожнині самодіючого клапана за рахунок виконання зазначених запірних елементів самодіючого клапана у вигляді циліндричних стрижнів з напівсферичними торцями на одних кінцях і плоскими торцями на других кінцях, а також встановлення циліндричної пружини стиску цього ж клапана своїми кінцями між плоскими торцями запірних елементів, що забезпечить підвищення надійності перекривання нагнітальних порожнин насоса незалежно від напрямку обертання його шестерень. На кресленні схематично показаний реверсивний шестеренний насос, вид збоку: де 1 корпус; 2, 3 - шестерні; 4, 5 - всмоктувальні порожнини; 6, 7 - нагнітальні порожнини; 8 самодіючий клапан; 9, 10 - запірні елементи; 11 - циліндрична пружина стиску; 12 перекачувана рідина; 13, 14, 16, 17 - трубопроводи; 15, 18 - вхідний і вихідний патрубки. Реверсивний шестеренний насос містить корпус 1 з двома шестернями 2, З, двома всмоктувальними 4, 5 і двома нагнітальними 6, 7 порожнинами, а також самодіючий клапан 8 у вигляді порожнини з двома запірними елементами 9, 10 і розташованою між ними циліндричною пружиною стиску 11, при цьому всмоктувальні порожнини 4, 5 розміщені по осі шестерень 2, 3 одна напроти другої і під прямим кутом відносно осі розміщення його нагнітальних порожнин 6, 7. Крім цього, запірні елементи 9, 10 самодіючого клапана 8 виконані у вигляді циліндричних стрижнів з напівсферичними торцями на одних кінцях і плоскими торцями на других кінцях, при цьому циліндрична пружина стиску 11 зазначеного клапана 8 встановлена своїми кінцями між плоскими торцями запірних елементів 9, 10. 1 UA 105213 U 5 10 15 20 25 30 35 40 45 При обертальному русі ведучої шестірні 2 по годинниковій стрілці і веденої шестірні 3 проти годинникової стрілки перекачувана в насосі рідина 12 надходить в корпус 1 через обидві його всмоктувальні порожнини 4, 5, які трубопроводами 13, 14 з'єднані з вхідним патрубком 15. Всмоктана в корпус 1 насоса рідина 12 перекачується в одну його нагнітальну порожнину 6 і по трубопроводу 16 надходить в порожнину самодіючого клапана 8 з її запірними елементами 9, 10 та пружиною стиску 11. Одночасне надходження рідини 12 в порожнину вказаного самодіючого клапана 8 саме з цієї сторони визиває створення тиску на один запірний елемент 9, який при здійсненні свого подовжнього переміщення в порожнині самодіючого клапана 8 діє на пружину стиску 11, а вона на другий запірний елемент 10. Разом з цим, запірний елемент 10 забезпечує надійне закривання вхідного отвору в з'єднаний з нагнітальною порожниною 7 трубопровід 17 та надходження рідини 12 у вихідний патрубок 18. При обертальному русі ведучої 2 і веденої 3 шестерень в зворотному до цього напрямку перекачувана в насосі рідина 12 також спочатку надходить в корпус 1 через всмоктувальні порожнини 4, 5, з'єднані трубопроводами 13, 14 з вхідним патрубком 15. Тільки після цього всмоктана в корпус 1 насоса рідина 12 перекачується вже в другу його нагнітальну порожнину 7 і по трубопроводу 17 знову надходить в порожнину самодіючого клапана 8 з її запірними елементами 9, 10 та пружиною стиску 11. Одночасне надходження рідини 12 в порожнину вказаного самодіючого клапана 8 з цієї сторони визиває створення тиску вже на запірний елемент 10, який при здійсненні подовжнього переміщення в порожнині самодіючого клапана 8 діє на пружину стиску 11, а вона вже на запірний елемент 9. Разом з цим, запірний елемент 9 забезпечує надійне закривання вхідного отвору в з'єднаний вже з нагнітальною порожниною 6 трубопровід 16 та знову ж таки надходження рідини 12 у вихідний патрубок 18. Після припинення обертального руху шестерень 2, 3 в корпусі 1 насоса зупиняється перекачування в ньому рідини 12 і припиняється її надходження в порожнину самодіючого клапана 8 з обома запірними елементами 9, 10 та пружиною стиску 11. При цих умовах відбувається дія зазначеної пружини стиску 11 в сторони розміщення відносно неї обох запірних елементів 9, 10 та одночасне закривання ними вхідних отворів вже обох трубопроводів 16, 17, з'єднаних з обома нагнітальними порожнинами 6, 7 корпусу 1. Після відновлення обертального руху шестерень 2, 3 в корпусі 1 насоса перекачувана в ньому рідина 12 незалежно від напрямку обертання вказаних шестерень 2, 3 може надходити в порожнину самодіючого клапана 8 з однієї або другої сторони по трубопроводу 16 або 17 та здійснювати перекривання нагнітальної порожнини 6 або 7 одним із запірних елементів 9 або 10 при дії перекачуваної рідини 12. В цій дії приймає також участь і розташована між запірними елементами 9, 10 пружина стиску 11. Здійснене удосконалення реверсивного шестеренного насоса дозволяє виключити розширення і заклинювання кінців розташованої між запірними елементами циліндричної пружини стиску в порожнині самодіючого клапана, що забезпечить підвищення надійності перекривання нагнітальних порожнин насоса незалежно від напрямку обертання його шестерень. Джерела інформації: 1. Юдин Е.М. Шестеренчатые насосы. - М: Машиностроение, 1964. - С. 8, рис. 2. 2. Патент України на корисну модель № 89193, МПК F04С 2/04; F04С 2/08; F04С 15/00. Реверсивний шестеренний насос / Ю.М. Гузенко; Національний технічний університет України "Київський політехнічний інститут". - Опубл. 10.04.2014. Бюл. № 7. Книга 1. - С 4.114. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Реверсивний шестеренний насос, що містить корпус з двома шестернями, двома всмоктувальними і двома нагнітальними порожнинами, а також самодіючий клапан у вигляді порожнини з двома запірними елементами і розташованою між ними циліндричною пружиною стиску, при цьому всмоктувальні порожнини розміщені по осі шестерень одна напроти другої і під прямим кутом відносно осі розміщення його нагнітальних порожнин, який відрізняється тим, що запірні елементи самодіючого клапана виконані у вигляді циліндричних стрижнів з напівсферичними торцями на одних кінцях і плоскими торцями на других кінцях, при цьому циліндрична пружина стиску зазначеного клапана встановлена своїми кінцями між плоскими торцями запірних елементів. 2 UA 105213 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
