Сигнальна міна

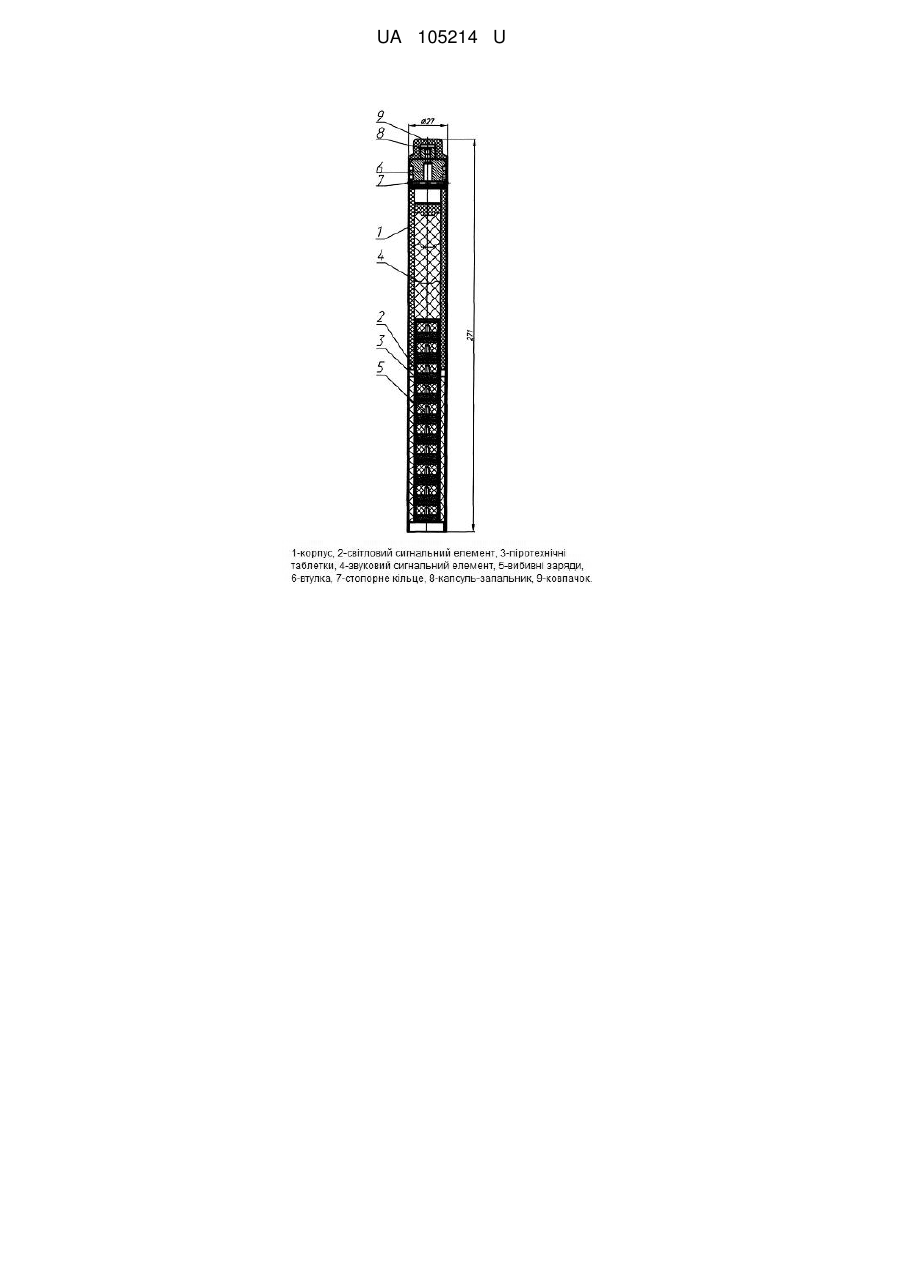

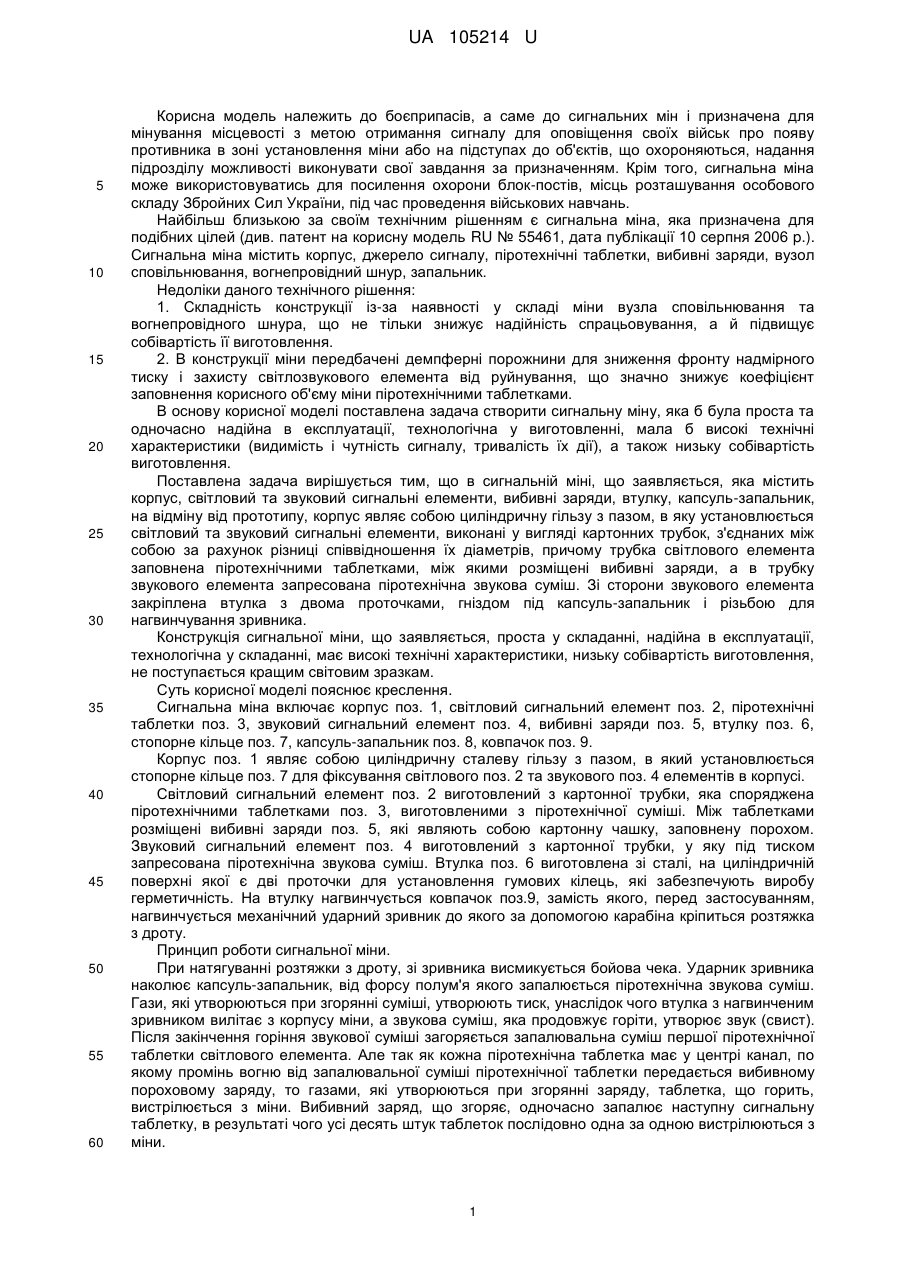

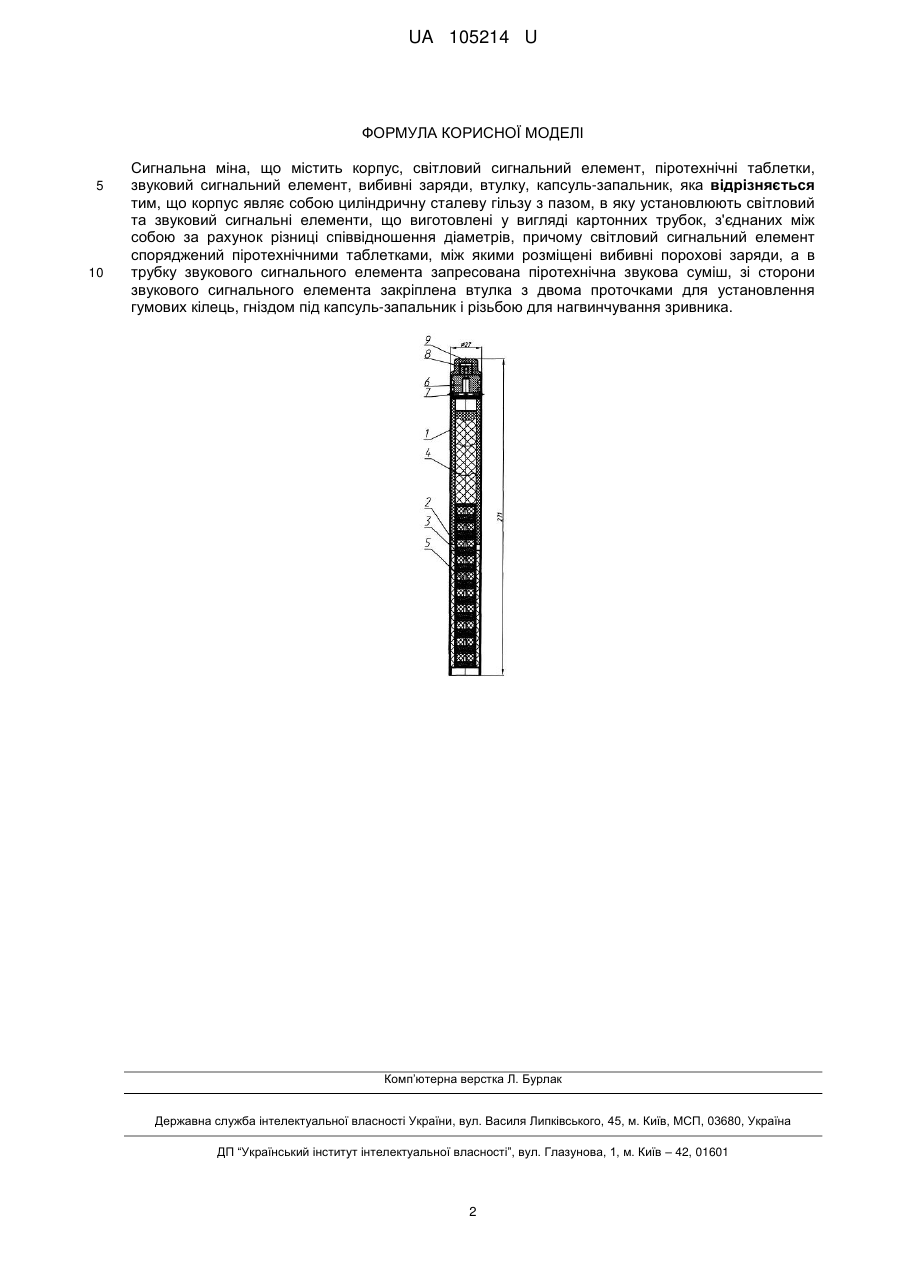

Реферат: Сигнальна міна містить корпус, світловий сигнальний елемент, піротехнічні таблетки, звуковий сигнальний елемент, вибивні заряди, втулку, капсуль-запальник. Корпус являє собою циліндричну сталеву гільзу з пазом, в яку установлюють світловий та звуковий сигнальні елементи, що виготовлені у вигляді картонних трубок, з'єднаних між собою за рахунок різниці співвідношення діаметрів. Світловий сигнальний елемент споряджений піротехнічними таблетками, між якими розміщені вибивні порохові заряди, а в трубку звукового сигнального елемента запресована піротехнічна звукова суміш, зі сторони звукового сигнального елемента закріплена втулка з двома проточками для установлення гумових кілець, гніздом під капсульзапальник і різьбою для нагвинчування зривника. UA 105214 U (12) UA 105214 U UA 105214 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до боєприпасів, а саме до сигнальних мін і призначена для мінування місцевості з метою отримання сигналу для оповіщення своїх військ про появу противника в зоні установлення міни або на підступах до об'єктів, що охороняються, надання підрозділу можливості виконувати свої завдання за призначенням. Крім того, сигнальна міна може використовуватись для посилення охорони блок-постів, місць розташування особового складу Збройних Сил України, під час проведення військових навчань. Найбільш близькою за своїм технічним рішенням є сигнальна міна, яка призначена для подібних цілей (див. патент на корисну модель RU № 55461, дата публікації 10 серпня 2006 p.). Сигнальна міна містить корпус, джерело сигналу, піротехнічні таблетки, вибивні заряди, вузол сповільнювання, вогнепровідний шнур, запальник. Недоліки даного технічного рішення: 1. Складність конструкції із-за наявності у складі міни вузла сповільнювання та вогнепровідного шнура, що не тільки знижує надійність спрацьовування, а й підвищує собівартість її виготовлення. 2. В конструкції міни передбачені демпферні порожнини для зниження фронту надмірного тиску і захисту світлозвукового елемента від руйнування, що значно знижує коефіцієнт заповнення корисного об'єму міни піротехнічними таблетками. В основу корисної моделі поставлена задача створити сигнальну міну, яка б була проста та одночасно надійна в експлуатації, технологічна у виготовленні, мала б високі технічні характеристики (видимість і чутність сигналу, тривалість їх дії), а також низьку собівартість виготовлення. Поставлена задача вирішується тим, що в сигнальній міні, що заявляється, яка містить корпус, світловий та звуковий сигнальні елементи, вибивні заряди, втулку, капсуль-запальник, на відміну від прототипу, корпус являє собою циліндричну гільзу з пазом, в яку установлюється світловий та звуковий сигнальні елементи, виконані у вигляді картонних трубок, з'єднаних між собою за рахунок різниці співвідношення їх діаметрів, причому трубка світлового елемента заповнена піротехнічними таблетками, між якими розміщені вибивні заряди, а в трубку звукового елемента запресована піротехнічна звукова суміш. Зі сторони звукового елемента закріплена втулка з двома проточками, гніздом під капсуль-запальник і різьбою для нагвинчування зривника. Конструкція сигнальної міни, що заявляється, проста у складанні, надійна в експлуатації, технологічна у складанні, має високі технічні характеристики, низьку собівартість виготовлення, не поступається кращим світовим зразкам. Суть корисної моделі пояснює креслення. Сигнальна міна включає корпус поз. 1, світловий сигнальний елемент поз. 2, піротехнічні таблетки поз. 3, звуковий сигнальний елемент поз. 4, вибивні заряди поз. 5, втулку поз. 6, стопорне кільце поз. 7, капсуль-запальник поз. 8, ковпачок поз. 9. Корпус поз. 1 являє собою циліндричну сталеву гільзу з пазом, в який установлюється стопорне кільце поз. 7 для фіксування світлового поз. 2 та звукового поз. 4 елементів в корпусі. Світловий сигнальний елемент поз. 2 виготовлений з картонної трубки, яка споряджена піротехнічними таблетками поз. 3, виготовленими з піротехнічної суміші. Між таблетками розміщені вибивні заряди поз. 5, які являють собою картонну чашку, заповнену порохом. Звуковий сигнальний елемент поз. 4 виготовлений з картонної трубки, у яку під тиском запресована піротехнічна звукова суміш. Втулка поз. 6 виготовлена зі сталі, на циліндричній поверхні якої є дві проточки для установлення гумових кілець, які забезпечують виробу герметичність. На втулку нагвинчується ковпачок поз.9, замість якого, перед застосуванням, нагвинчується механічний ударний зривник до якого за допомогою карабіна кріпиться розтяжка з дроту. Принцип роботи сигнальної міни. При натягуванні розтяжки з дроту, зі зривника висмикується бойова чека. Ударник зривника наколює капсуль-запальник, від форсу полум'я якого запалюється піротехнічна звукова суміш. Гази, які утворюються при згорянні суміші, утворюють тиск, унаслідок чого втулка з нагвинченим зривником вилітає з корпусу міни, а звукова суміш, яка продовжує горіти, утворює звук (свист). Після закінчення горіння звукової суміші загоряється запалювальна суміш першої піротехнічної таблетки світлового елемента. Але так як кожна піротехнічна таблетка має у центрі канал, по якому промінь вогню від запалювальної суміші піротехнічної таблетки передається вибивному пороховому заряду, то газами, які утворюються при згорянні заряду, таблетка, що горить, вистрілюється з міни. Вибивний заряд, що згоряє, одночасно запалює наступну сигнальну таблетку, в результаті чого усі десять штук таблеток послідовно одна за одною вистрілюються з міни. 1 UA 105214 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Сигнальна міна, що містить корпус, світловий сигнальний елемент, піротехнічні таблетки, звуковий сигнальний елемент, вибивні заряди, втулку, капсуль-запальник, яка відрізняється тим, що корпус являє собою циліндричну сталеву гільзу з пазом, в яку установлюють світловий та звуковий сигнальні елементи, що виготовлені у вигляді картонних трубок, з'єднаних між собою за рахунок різниці співвідношення діаметрів, причому світловий сигнальний елемент споряджений піротехнічними таблетками, між якими розміщені вибивні порохові заряди, а в трубку звукового сигнального елемента запресована піротехнічна звукова суміш, зі сторони звукового сигнального елемента закріплена втулка з двома проточками для установлення гумових кілець, гніздом під капсуль-запальник і різьбою для нагвинчування зривника. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
