Нагрівач преформ

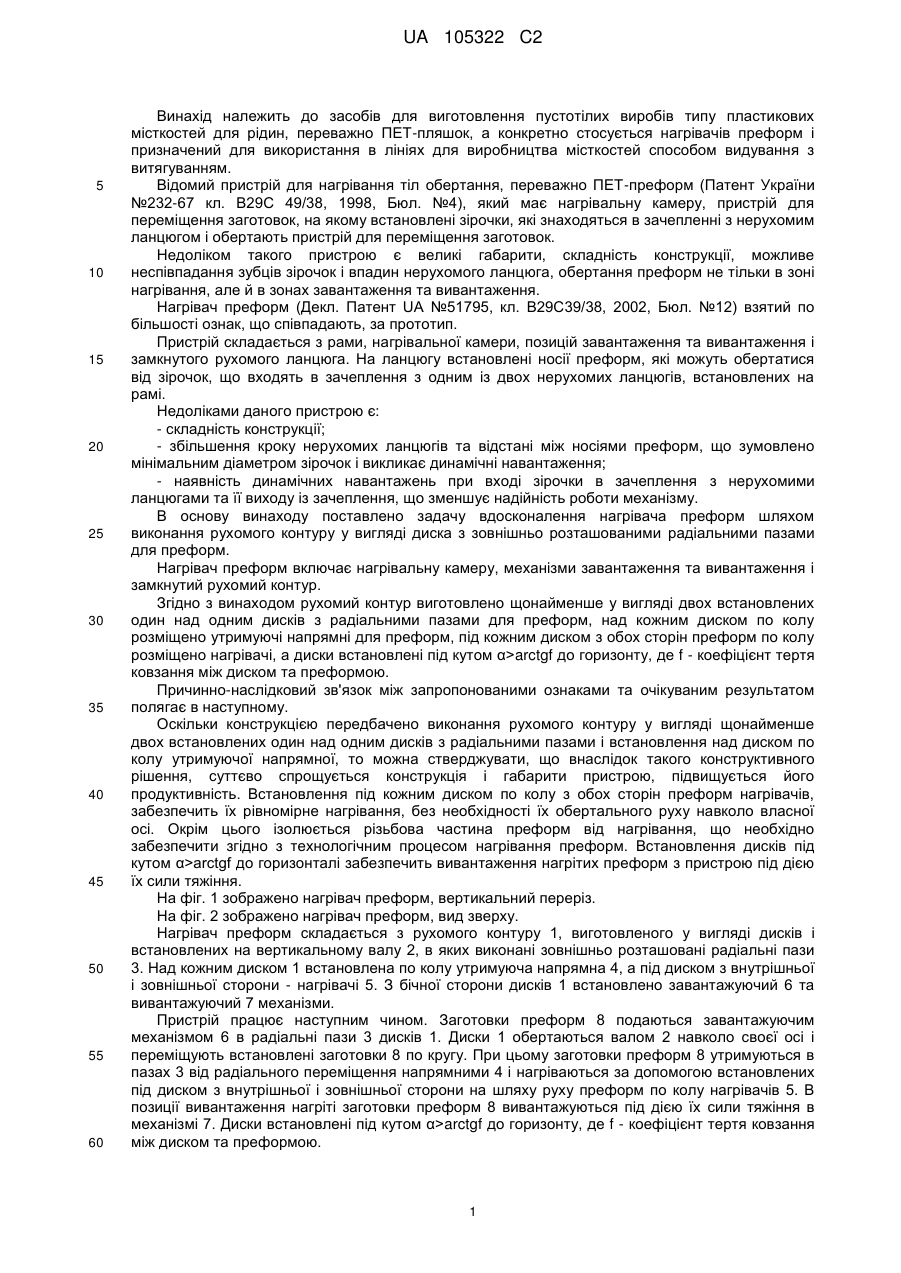

Реферат: Винахід належить до засобів для виготовлення пустотілих виробів типу пластикових місткостей для рідин, переважно ПЕТ-пляшок, а конкретно стосується нагрівачів преформ і призначений для використання в лініях для виробництва місткостей способом видування з витягуванням. Нагрівач преформ має нагрівальну камеру, механізми завантаження та вивантаження і замкнутий рухомий контур. Рухомий контур виготовлено щонайменше у вигляді двох встановлених на осі один над одним дисків з зовнішньо розташованими радіальними пазами для преформ, над кожним диском по колу розміщено утримуючі напрямні для преформ, під кожним диском з зовнішньої і внутрішньої сторони від преформ по колу розміщено нагрівачі, при цьому диски встановлені під кутом α>arctgf до горизонталі, де f - коефіцієнт тертя ковзання між диском та преформою. Таке виконання пристрою дозволяє спростити його конструкцію, зменшити габарити та ліквідувати динамічні навантаження на елементи пристрою і як наслідок підвищити надійність його роботи та продуктивність. UA 105322 C2 (12) UA 105322 C2 UA 105322 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до засобів для виготовлення пустотілих виробів типу пластикових місткостей для рідин, переважно ПЕТ-пляшок, а конкретно стосується нагрівачів преформ і призначений для використання в лініях для виробництва місткостей способом видування з витягуванням. Відомий пристрій для нагрівання тіл обертання, переважно ПЕТ-преформ (Патент України №232-67 кл. В29С 49/38, 1998, Бюл. №4), який має нагрівальну камеру, пристрій для переміщення заготовок, на якому встановлені зірочки, які знаходяться в зачепленні з нерухомим ланцюгом і обертають пристрій для переміщення заготовок. Недоліком такого пристрою є великі габарити, складність конструкції, можливе неспівпадання зубців зірочок і впадин нерухомого ланцюга, обертання преформ не тільки в зоні нагрівання, але й в зонах завантаження та вивантаження. Нагрівач преформ (Декл. Патент UA №51795, кл. В29С39/38, 2002, Бюл. №12) взятий по більшості ознак, що співпадають, за прототип. Пристрій складається з рами, нагрівальної камери, позицій завантаження та вивантаження і замкнутого рухомого ланцюга. На ланцюгу встановлені носії преформ, які можуть обертатися від зірочок, що входять в зачеплення з одним із двох нерухомих ланцюгів, встановлених на рамі. Недоліками даного пристрою є: - складність конструкції; - збільшення кроку нерухомих ланцюгів та відстані між носіями преформ, що зумовлено мінімальним діаметром зірочок і викликає динамічні навантаження; - наявність динамічних навантажень при вході зірочки в зачеплення з нерухомими ланцюгами та її виходу із зачеплення, що зменшує надійність роботи механізму. В основу винаходу поставлено задачу вдосконалення нагрівача преформ шляхом виконання рухомого контуру у вигляді диска з зовнішньо розташованими радіальними пазами для преформ. Нагрівач преформ включає нагрівальну камеру, механізми завантаження та вивантаження і замкнутий рухомий контур. Згідно з винаходом рухомий контур виготовлено щонайменше у вигляді двох встановлених один над одним дисків з радіальними пазами для преформ, над кожним диском по колу розміщено утримуючі напрямні для преформ, під кожним диском з обох сторін преформ по колу розміщено нагрівачі, а диски встановлені під кутом α>arctgf до горизонту, де f - коефіцієнт тертя ковзання між диском та преформою. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено виконання рухомого контуру у вигляді щонайменше двох встановлених один над одним дисків з радіальними пазами і встановлення над диском по колу утримуючої напрямної, то можна стверджувати, що внаслідок такого конструктивного рішення, суттєво спрощується конструкція і габарити пристрою, підвищується його продуктивність. Встановлення під кожним диском по колу з обох сторін преформ нагрівачів, забезпечить їх рівномірне нагрівання, без необхідності їх обертального руху навколо власної осі. Окрім цього ізолюється різьбова частина преформ від нагрівання, що необхідно забезпечити згідно з технологічним процесом нагрівання преформ. Встановлення дисків під кутом α>arctgf до горизонталі забезпечить вивантаження нагрітих преформ з пристрою під дією їх сили тяжіння. На фіг. 1 зображено нагрівач преформ, вертикальний переріз. На фіг. 2 зображено нагрівач преформ, вид зверху. Нагрівач преформ складається з рухомого контуру 1, виготовленого у вигляді дисків і встановлених на вертикальному валу 2, в яких виконані зовнішньо розташовані радіальні пази 3. Над кожним диском 1 встановлена по колу утримуюча напрямна 4, а під диском з внутрішньої і зовнішньої сторони - нагрівачі 5. З бічної сторони дисків 1 встановлено завантажуючий 6 та вивантажуючий 7 механізми. Пристрій працює наступним чином. Заготовки преформ 8 подаються завантажуючим механізмом 6 в радіальні пази 3 дисків 1. Диски 1 обертаються валом 2 навколо своєї осі і переміщують встановлені заготовки 8 по кругу. При цьому заготовки преформ 8 утримуються в пазах 3 від радіального переміщення напрямними 4 і нагріваються за допомогою встановлених під диском з внутрішньої і зовнішньої сторони на шляху руху преформ по колу нагрівачів 5. В позиції вивантаження нагріті заготовки преформ 8 вивантажуються під дією їх сили тяжіння в механізмі 7. Диски встановлені під кутом α>arctgf до горизонту, де f - коефіцієнт тертя ковзання між диском та преформою. 1 UA 105322 C2 Таке конструктивне виконання пристрою дозволяє спростити його конструкцію, зменшити габарити та ліквідувати динамічні навантаження на елементи пристрою і як наслідок підвищити надійність його роботи та продуктивність. 5 ФОРМУЛА ВИНАХОДУ 10 Нагрівач преформ, що має нагрівальну камеру, механізми завантаження та вивантаження і замкнутий рухомий контур, який відрізняється тим, що рухомий контур виготовлено у вигляді щонайменше двох встановлених один над одним на осі дисків, що мають зовнішньо розташовані радіальні пази для преформ, над кожним диском по колу розміщено утримуючі напрямні для преформ, під кожним диском з внутрішньої і зовнішньої сторін на шляху руху преформ по колу розміщено нагрівачі, при цьому диски встановлені під кутом α > arctgf до горизонталі, де f - коефіцієнт тертя ковзання між диском та преформою. 2 UA 105322 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
