Крутопохилий стрічковий конвеєр

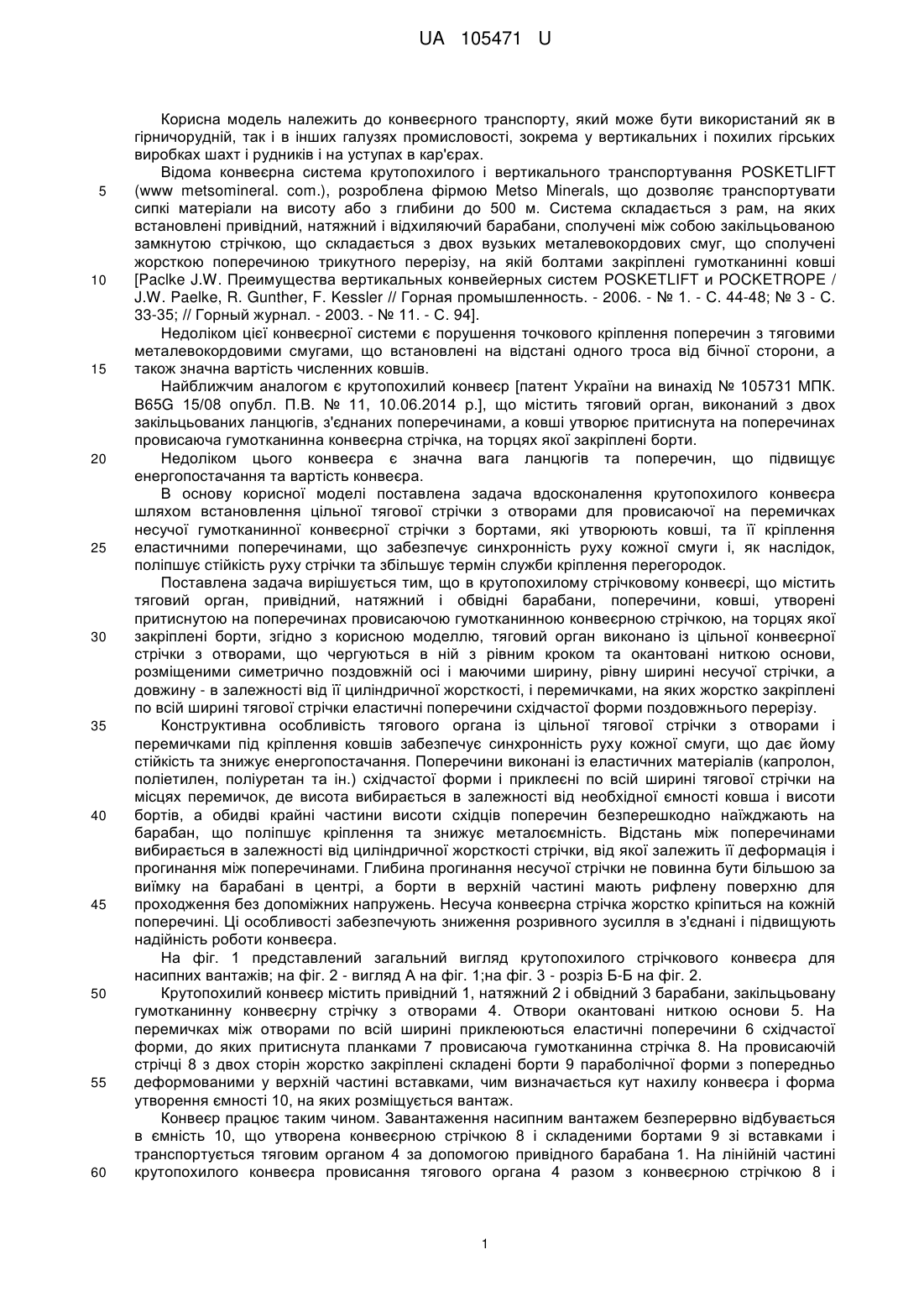

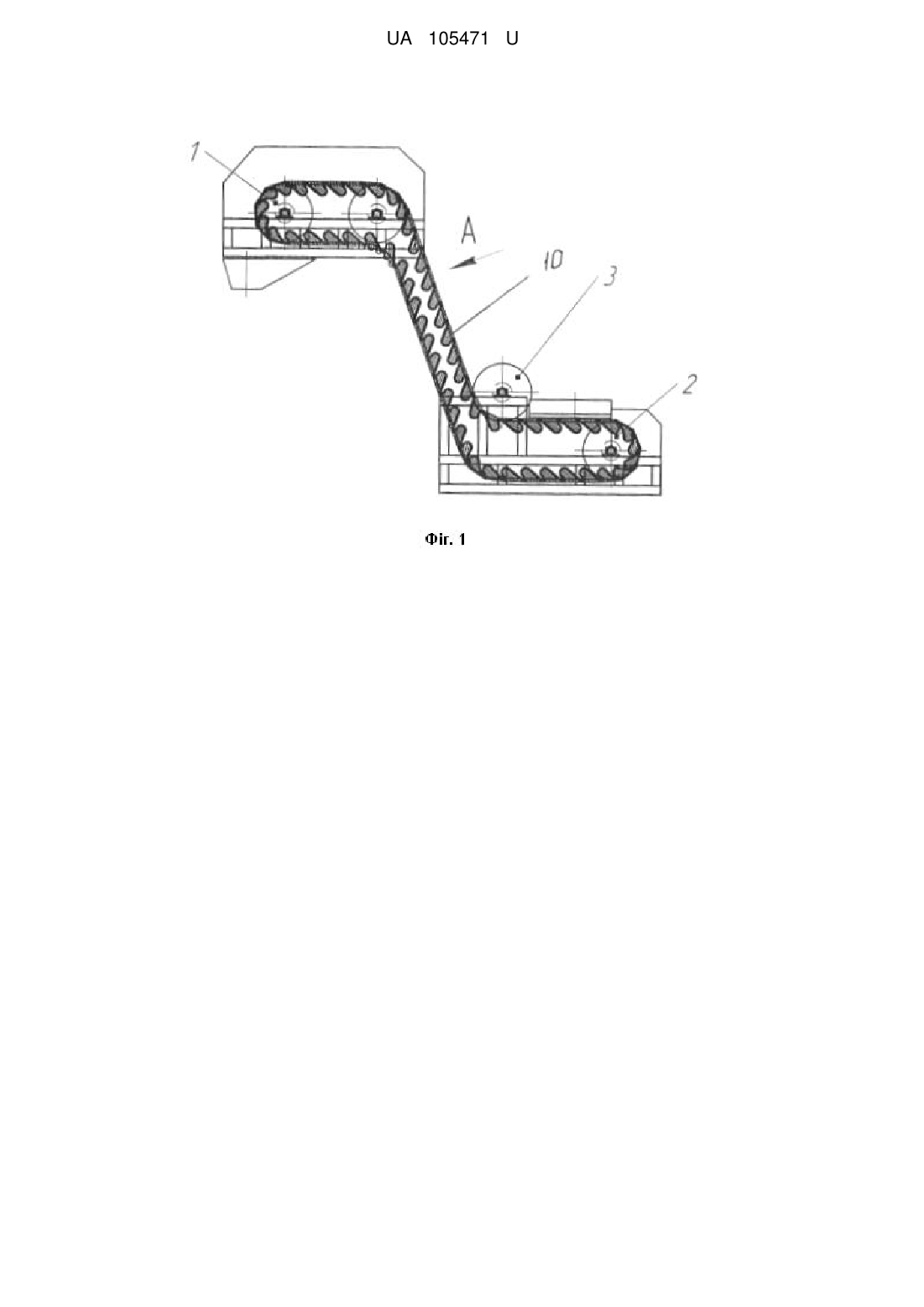

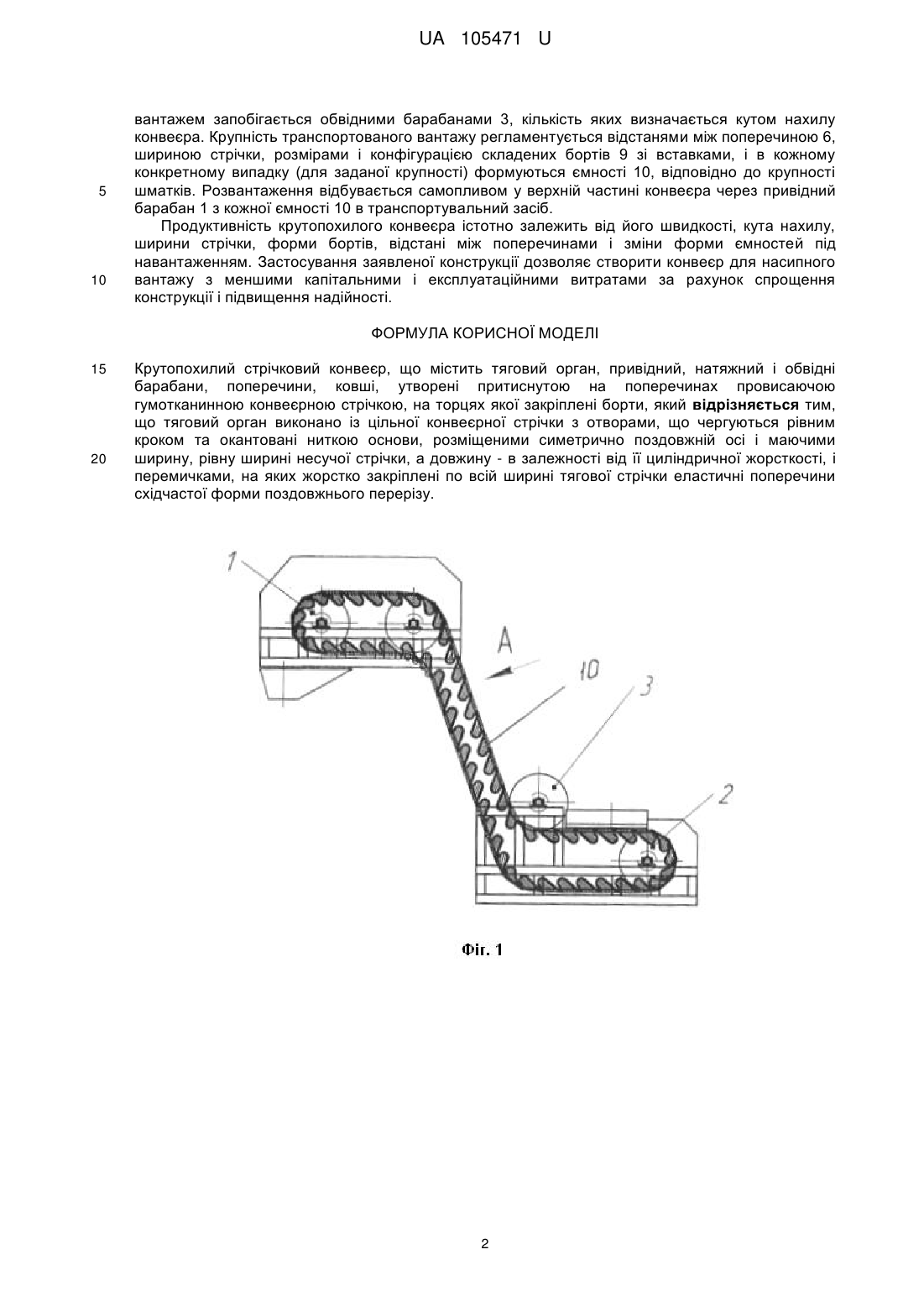

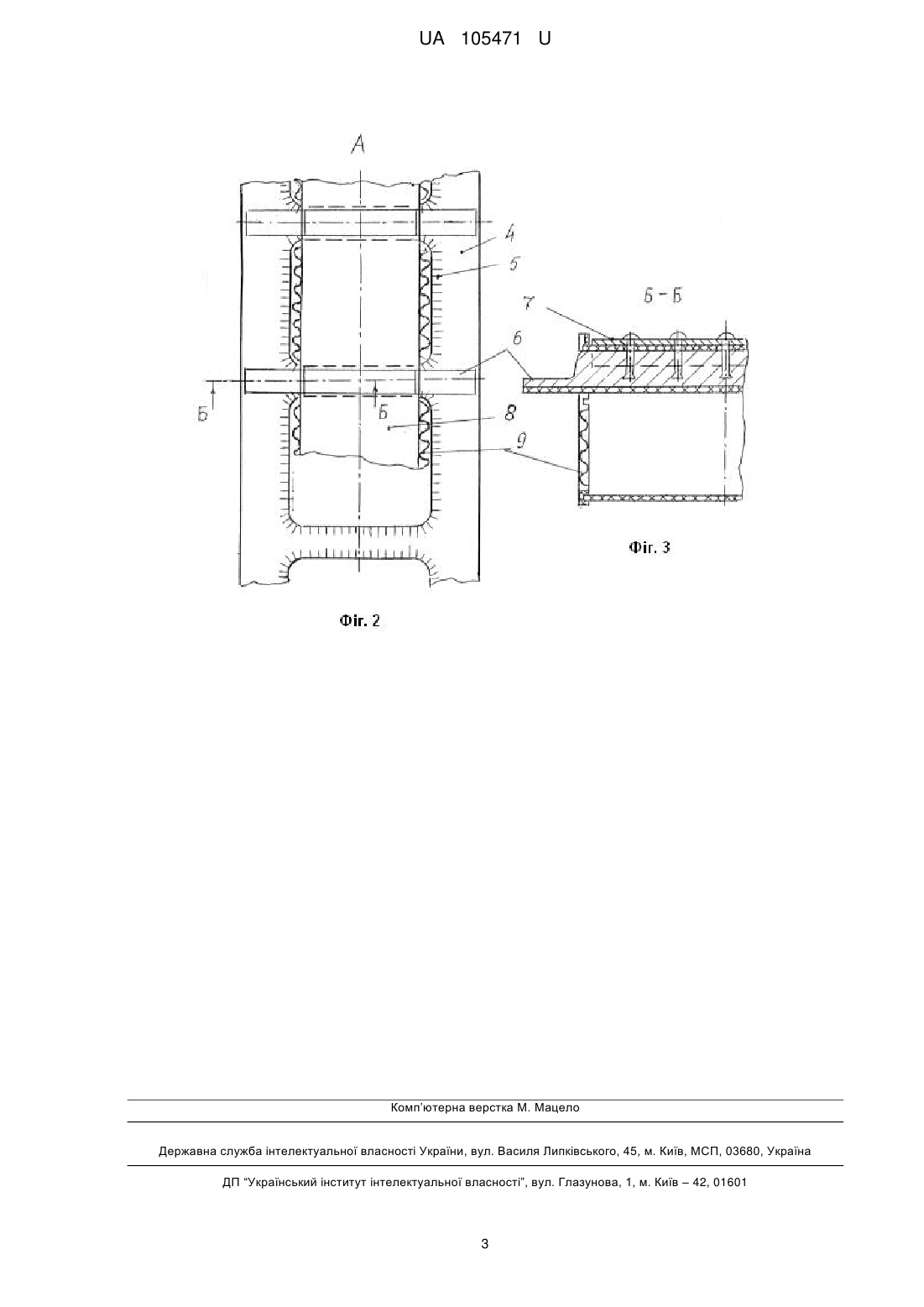

Реферат: Крутопохилий стрічковий конвеєр містить тяговий орган, привідний, натяжний і обвідні барабани, поперечини, ковші, утворені притиснутою на поперечинах провисаючою гумотканинною конвеєрною стрічкою, на торцях якої закріплені борти. Тяговий орган виконано із цільної конвеєрної стрічки з отворами, що чергуються рівним кроком та окантовані ниткою основи, розміщеними симетрично поздовжній осі і маючими ширину, рівну ширині несучої стрічки, а довжину - в залежності від її циліндричної жорсткості, і перемичками, на яких жорстко закріплені по всій ширині тягової стрічки еластичні поперечини східчастої форми поздовжнього перерізу. UA 105471 U (12) UA 105471 U UA 105471 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конвеєрного транспорту, який може бути використаний як в гірничорудній, так і в інших галузях промисловості, зокрема у вертикальних і похилих гірських виробках шахт і рудників і на уступах в кар'єрах. Відома конвеєрна система крутопохилого і вертикального транспортування POSKETLIFT (www metsomineral. com.), розроблена фірмою Metso Minerals, що дозволяє транспортувати сипкі матеріали на висоту або з глибини до 500 м. Система складається з рам, на яких встановлені привідний, натяжний і відхиляючий барабани, сполучені між собою закільцьованою замкнутою стрічкою, що складається з двох вузьких металевокордових смуг, що сполучені жорсткою поперечиною трикутного перерізу, на якій болтами закріплені гумотканинні ковші [Paclke J.W. Преимущества вертикальных конвейерных систем POSKETLIFT и POCKETROPE / J.W. Paelke, R. Gunther, F. Kessler // Горная промышленность. - 2006. - № 1. - С. 44-48; № 3 - С. 33-35; // Горный журнал. - 2003. - № 11. - С. 94]. Недоліком цієї конвеєрної системи є порушення точкового кріплення поперечин з тяговими металевокордовими смугами, що встановлені на відстані одного троса від бічної сторони, а також значна вартість численних ковшів. Найближчим аналогом є крутопохилий конвеєр [патент України на винахід № 105731 МПК. В65G 15/08 опубл. П.В. № 11, 10.06.2014 p.], що містить тяговий орган, виконаний з двох закільцьованих ланцюгів, з'єднаних поперечинами, а ковші утворює притиснута на поперечинах провисаюча гумотканинна конвеєрна стрічка, на торцях якої закріплені борти. Недоліком цього конвеєра є значна вага ланцюгів та поперечин, що підвищує енергопостачання та вартість конвеєра. В основу корисної моделі поставлена задача вдосконалення крутопохилого конвеєра шляхом встановлення цільної тягової стрічки з отворами для провисаючої на перемичках несучої гумотканинної конвеєрної стрічки з бортами, які утворюють ковші, та її кріплення еластичними поперечинами, що забезпечує синхронність руху кожної смуги і, як наслідок, поліпшує стійкість руху стрічки та збільшує термін служби кріплення перегородок. Поставлена задача вирішується тим, що в крутопохилому стрічковому конвеєрі, що містить тяговий орган, привідний, натяжний і обвідні барабани, поперечини, ковші, утворені притиснутою на поперечинах провисаючою гумотканинною конвеєрною стрічкою, на торцях якої закріплені борти, згідно з корисною моделлю, тяговий орган виконано із цільної конвеєрної стрічки з отворами, що чергуються в ній з рівним кроком та окантовані ниткою основи, розміщеними симетрично поздовжній осі і маючими ширину, рівну ширині несучої стрічки, а довжину - в залежності від її циліндричної жорсткості, і перемичками, на яких жорстко закріплені по всій ширині тягової стрічки еластичні поперечини східчастої форми поздовжнього перерізу. Конструктивна особливість тягового органа із цільної тягової стрічки з отворами і перемичками під кріплення ковшів забезпечує синхронність руху кожної смуги, що дає йому стійкість та знижує енергопостачання. Поперечини виконані із еластичних матеріалів (капролон, поліетилен, поліуретан та ін.) східчастої форми і приклеєні по всій ширині тягової стрічки на місцях перемичок, де висота вибирається в залежності від необхідної ємності ковша і висоти бортів, а обидві крайні частини висоти східців поперечин безперешкодно наїжджають на барабан, що поліпшує кріплення та знижує металоємність. Відстань між поперечинами вибирається в залежності від циліндричної жорсткості стрічки, від якої залежить її деформація і прогинання між поперечинами. Глибина прогинання несучої стрічки не повинна бути більшою за виїмку на барабані в центрі, а борти в верхній частині мають рифлену поверхню для проходження без допоміжних напружень. Несуча конвеєрна стрічка жорстко кріпиться на кожній поперечині. Ці особливості забезпечують зниження розривного зусилля в з'єднані і підвищують надійність роботи конвеєра. На фіг. 1 представлений загальний вигляд крутопохилого стрічкового конвеєра для насипних вантажів; на фіг. 2 - вигляд А на фіг. 1;на фіг. 3 - розріз Б-Б на фіг. 2. Крутопохилий конвеєр містить привідний 1, натяжний 2 і обвідний 3 барабани, закільцьовану гумотканинну конвеєрну стрічку з отворами 4. Отвори окантовані ниткою основи 5. На перемичках між отворами по всій ширині приклеюються еластичні поперечини 6 східчастої форми, до яких притиснута планками 7 провисаюча гумотканинна стрічка 8. На провисаючій стрічці 8 з двох сторін жорстко закріплені складені борти 9 параболічної форми з попередньо деформованими у верхній частині вставками, чим визначається кут нахилу конвеєра і форма утворення ємності 10, на яких розміщується вантаж. Конвеєр працює таким чином. Завантаження насипним вантажем безперервно відбувається в ємність 10, що утворена конвеєрною стрічкою 8 і складеними бортами 9 зі вставками і транспортується тяговим органом 4 за допомогою привідного барабана 1. На лінійній частині крутопохилого конвеєра провисання тягового органа 4 разом з конвеєрною стрічкою 8 і 1 UA 105471 U 5 10 вантажем запобігається обвідними барабанами 3, кількість яких визначається кутом нахилу конвеєра. Крупність транспортованого вантажу регламентується відстанями між поперечиною 6, шириною стрічки, розмірами і конфігурацією складених бортів 9 зі вставками, і в кожному конкретному випадку (для заданої крупності) формуються ємності 10, відповідно до крупності шматків. Розвантаження відбувається самопливом у верхній частині конвеєра через привідний барабан 1 з кожної ємності 10 в транспортувальний засіб. Продуктивність крутопохилого конвеєра істотно залежить від його швидкості, кута нахилу, ширини стрічки, форми бортів, відстані між поперечинами і зміни форми ємностей під навантаженням. Застосування заявленої конструкції дозволяє створити конвеєр для насипного вантажу з меншими капітальними і експлуатаційними витратами за рахунок спрощення конструкції і підвищення надійності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Крутопохилий стрічковий конвеєр, що містить тяговий орган, привідний, натяжний і обвідні барабани, поперечини, ковші, утворені притиснутою на поперечинах провисаючою гумотканинною конвеєрною стрічкою, на торцях якої закріплені борти, який відрізняється тим, що тяговий орган виконано із цільної конвеєрної стрічки з отворами, що чергуються рівним кроком та окантовані ниткою основи, розміщеними симетрично поздовжній осі і маючими ширину, рівну ширині несучої стрічки, а довжину - в залежності від її циліндричної жорсткості, і перемичками, на яких жорстко закріплені по всій ширині тягової стрічки еластичні поперечини східчастої форми поздовжнього перерізу. 2 UA 105471 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
